Analyse du transport dans les installations mobiles de concassage et de criblage : sécurité structurelle avec la FEA

Analyse du transport dans les installations mobiles de concassage et de criblage : sécurité structurelle avec la FEA

Les installations mobiles de concassage et de criblage sont des équipements de production essentiels qui se distinguent par l'avantage de la transportabilité entre les sites. Toutefois, cette transportabilité soulève une question d'ingénierie importante : une installation pesant des dizaines de tonnes est-elle structurellement sûre lorsqu'elle est soumise à des charges dynamiques induites par la route pendant le transport ? Dans cet article, nous expliquons comment nous étudions le comportement structurel des installations mobiles dans les conditions de transport à l'aide de l'analyse par éléments finis (FEA – Finite Element Analysis) et pourquoi cette analyse est indispensable au processus de conception.

Pourquoi le comportement structurel est-il différent dans les conditions de transport ?

L'étude du comportement structurel des installations mobiles de concassage et de criblage en position de transport par analyse par éléments finis (FEA) est d'une importance cruciale, car le cas de charge de transport est totalement différent des conditions de fonctionnement. Lorsque l'unité est en mouvement, elle se comporte comme une structure longue et flexible sous l'effet des accélérations verticales induites par la route (généralement 1,5–3 g), des forces de freinage (environ 0,8 g) et des effets de torsion dus au sol irrégulier. Ces effets combinés de flexion et de torsion provoquent, au niveau des longerons du châssis, des liaisons d'essieux et des fixations des machines, des concentrations de contraintes qui ne peuvent pas être déterminées correctement par de simples calculs manuels.

Lorsqu'elle fonctionne sur site, l'installation repose sur une fondation fixe et les charges sont largement statiques. En revanche, pendant le transport, la structure est portée sur une remorque, loin d'un encastrement, avec un nombre limité de points de fixation. Chaque nid-de-poule, chaque virage et chaque freinage brusque applique à la structure des forces dynamiques dans différentes directions. C'est pourquoi le scénario de transport est un cas de charge indépendant du scénario de fonctionnement et nécessite une analyse distincte.

Dommages par fatigue et charges cycliques

Les charges de transport étant également cycliques, l'endommagement par fatigue est un critère de conception fondamental. Même si les contraintes maximales restent inférieures à la limite d'élasticité, les charges répétées au cours de dizaines d'expéditions peuvent provoquer l'amorçage de fissures au niveau des cordons de soudure, des assemblages de poutres et des consoles de liaison. La FEA permet d'évaluer les plages de contraintes sous des scénarios d'accélération réalistes et, en identifiant avant la production les zones du produit à améliorer, elle permet de prévenir les dommages potentiels par des opérations telles que l'augmentation d'épaisseur, le renforcement ou l'amélioration de la géométrie des soudures.

Comparaison des conditions de transport et de fonctionnement

Paramètre Condition de fonctionnement Condition de transport
Accélération verticale ~1 g (statique) 1,5 – 3 g (dynamique)
Force longitudinale (freinage)

Néant

~0,8 g
Effet de torsion  Minimum Élevé (sol irrégulier)
Type d'appui Fondation fixe / pieds Points de fixation limités
Nature de la charge Statique + vibration Dynamique cyclique
Zone critique Éléments de production, ouverture d'alimentation Châssis, essieu, cordons de soudure

Répartition de la charge par essieu et conformité réglementaire

L'analyse de transport est également nécessaire du point de vue de la répartition des charges et de la conformité aux réglementations légales. Sur les installations mobiles d'une masse comprise en moyenne entre 30 et 70 tonnes, les forces d'inertie générées lors du freinage et de l'accélération modifient considérablement les réactions au niveau des essieux et de la sellette (kingpin). La FEA permet de prévoir les réactions d'appui et le comportement structurel sous différents scénarios de transport ; on garantit ainsi le respect des limites de charge par essieu tout en évitant une augmentation inutile du poids. Cette approche réduit le risque de défaillance tout en améliorant la fiabilité globale de la conception.

Comment la FEA est-elle appliquée à l'analyse de transport ?

L'analyse par éléments finis est une méthode d'ingénierie qui divise une structure complexe en des milliers de petits éléments et calcule numériquement la contrainte, la déformation et les forces de réaction en chaque point. Dans l'analyse de transport des installations mobiles, cette méthode est appliquée selon les étapes suivantes :

1. Modélisation géométrique : Le modèle CAO tridimensionnel de l'installation en position de transport est préparé avec les points de levage, les positions des essieux et la liaison de la sellette (kingpin).

2. Création du maillage : La structure est maillée avec des éléments de plus petite taille dans les zones où une concentration de contraintes est attendue (cordons de soudure, assemblages de consoles, liaisons d'essieux).

3. Conditions aux limites et chargement : Les conditions d'appui de la sellette (kingpin) et des essieux sont définies ; l'accélération verticale (1,5–3 g), le freinage (0,8 g) et les charges latérales (virage, vent) sont appliqués au modèle en tant que cas de charge distincts.

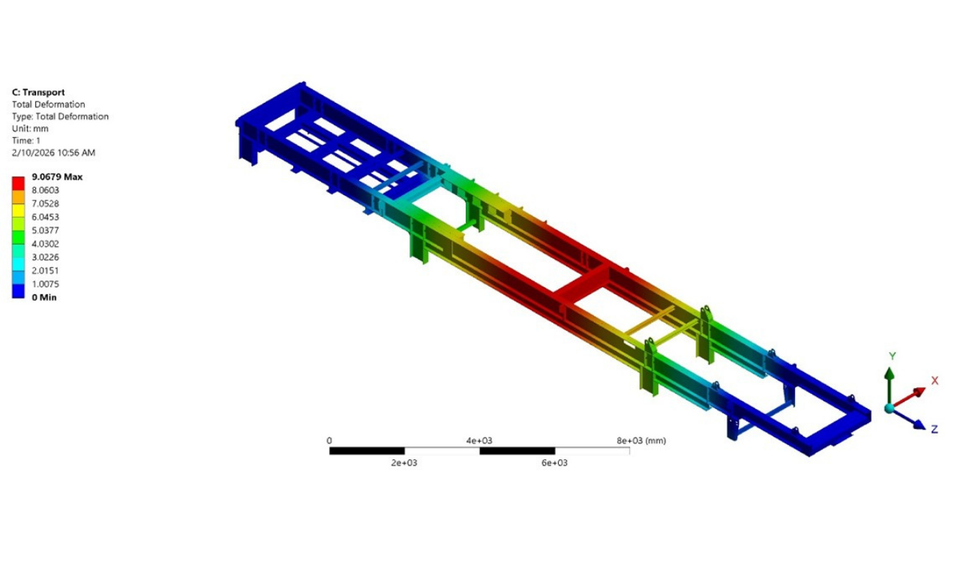

4. Résolution et évaluation : Les résultats de l'analyse sont examinés à travers la distribution des contraintes de von Mises, les contours de déformation et les forces de réaction aux appuis. Les zones critiques sont identifiées et les améliorations de conception nécessaires sont apportées.

L'approche de MEKA

Chez MEKA Global, fidèles à notre philosophie de conception d'installations mobiles durables et fiables, nous réalisons les analyses par éléments finis de nos conceptions avec le plus grand soin et la plus grande précision, afin de minimiser les risques de défaillance structurelle susceptibles de survenir aussi bien sur site que pendant le transport.

Avec nos références de plus de 4.500 installations et équipements installés dans plus de 110 pays, nous améliorons en continu nos modèles d'analyse à chaque nouvelle conception grâce aux données réelles recueillies sur le terrain. Cette discipline garantit à nos clients des équipements à la fois performants sur site et transportables en toute sécurité.

Conclusion

Dans les installations mobiles de concassage et de criblage, l'analyse de transport est une partie du processus de conception qui ne peut être négligée. Une installation qui fonctionne parfaitement sur site peut subir de graves dommages pendant l'expédition si elle ne présente pas une sécurité structurelle suffisante dans les conditions de transport. La FEA est l'outil d'ingénierie le plus efficace qui nous permet de prévenir ces risques en les anticipant dès la phase de conception.

Questions fréquemment posées

Pourquoi l'analyse de transport est-elle nécessaire dans les installations mobiles de concassage et de criblage ?

Les charges dynamiques pendant le transport (nids-de-poule, freinage, virages) sont très différentes des charges statiques rencontrées sur site. Sur une unité pesant entre 30 et 70 tonnes, ces forces peuvent provoquer des contraintes critiques au niveau du châssis et des liaisons d'essieux. L'analyse de transport permet d'identifier ces risques dès la phase de conception.

Quels scénarios de charge sont utilisés dans l'analyse de transport par FEA ?

Les scénarios typiques comprennent les accélérations verticales de la route (1,5–3 g), les forces de freinage (0,8 g), les effets du vent latéral et des virages, ainsi que les charges de torsion dues au sol irrégulier. Ces scénarios sont généralement déterminés sur la base de normes telles que EN 12999, ISO 8686 et de l'expérience de terrain.

Comment prévenir les dommages par fatigue pendant le transport ?

Les dommages par fatigue sont évités en identifiant les zones critiques grâce à l'évaluation des plages de contraintes par FEA. L'augmentation d'épaisseur, l'ajout de raidisseurs, l'amélioration de la géométrie des soudures et l'optimisation des détails d'assemblage sont les mesures préventives les plus courantes.

Qu'est-ce que l'analyse par éléments finis (FEA) ?

La FEA (Finite Element Analysis) est une méthode de simulation qui divise des structures d'ingénierie complexes en des milliers de petits éléments et calcule numériquement les contraintes, les déformations et les forces en chaque point. Elle permet de détecter les faiblesses de conception avant de fabriquer un prototype physique.
