Mobil Kırma Eleme Tesislerinde Nakliye Analizi: FEA ile Yapısal Güvenlik

Mobil kırma ve eleme tesisleri, sahalar arası taşınabilirlik avantajıyla öne çıkan kritik üretim ekipmanlarıdır. Ancak bu taşınabilirlik, beraberinde önemli bir mühendislik sorusunu getirir: Onlarca ton ağırlığındaki bir tesis, nakliye sırasında yol kaynaklı dinamik yüklere maruz kaldığında yapısal olarak güvenli midir? Bu yazıda, Sonlu Elemanlar Analizi (FEA – Finite Element Analysis) ile mobil tesislerin nakliye koşullarındaki yapısal davranışını nasıl incelediğimizi ve neden bu analizin tasarım süreci için vazgeçilmez olduğunu ele alıyoruz.

Nakliye Koşullarında Yapısal Davranış Neden Farklıdır?

Mobil kırma ve eleme tesislerinin nakliye konumundaki yapısal davranışının, nakliye yük durumunun çalışma koşullarından tamamen farklı olması sebebiyle, Sonlu Elemanlar Analizi (FEA) ile incelenmesi kritik öneme sahiptir. Ünite hareket halindeyken, yol kaynaklı düşey ivmeler (genellikle 1,5–3 g), frenleme kuvvetleri (yaklaşık 0,8 g) ve düzensiz zemin nedeniyle oluşan burulma etkileri altında uzun ve esnek bir yapı gibi davranır. Bu birleşik eğilme ve burulma etkileri; şasi kirişlerinde, aks bağlantılarında, makine teçhizat bağlantılarında basit el hesaplarıyla doğru şekilde belirlenemeyecek gerilme yığılmalarına neden olur.

Sahada çalışırken tesis sabit bir temel üzerinde oturur ve yükler büyük ölçüde statiktir. Oysa nakliye sırasında yapı, treyler üzerinde ankastre mesnetlenmeden uzak, sınırlı sayıda bağlantı noktasıyla taşınır. Yolun her çukuru, her viraj ve her ani fren, yapıya farklı yönlerde dinamik kuvvetler uygular. Bu nedenle nakliye senaryosu, çalışma senaryosundan bağımsız ve ayrı bir analiz gerektiren bir yük durumudur.

Yorulma Hasarı ve Döngüsel Yükler

Nakliye yükleri aynı zamanda döngüsel olduğundan yorulma hasarı temel bir tasarım kriteridir. Maksimum gerilmeler akma dayanımının altında kalsa bile, onlarca sevkiyat boyunca tekrar eden yüklemeler kaynak dikiş ağızlarında, kiriş birleşimlerinde ve bağlantı konsollarında çatlak başlangıcına yol açabilir. FEA, gerçekçi ivme senaryoları altında gerilme aralıklarının değerlendirilmesini sağlar ve üretim öncesinde üründe iyileştirilmesi gereken bölgelerin belirlenerek; kalınlık artırımı, rijitleştirme veya kaynak geometrisi iyileştirmesi vb. işlemler ile oluşabilecek hasarların önüne geçilmesine imkân sağlar.

Nakliye ve Çalışma Koşulları Karşılaştırması

Parametre	Çalışma Koşulu	Nakliye Koşulu
Düşey İvme	~1 g (statik)	1,5 – 3 g (dinamik)
Boyuna Kuvvet (Frenleme)	Yok	~0,8 g
Burulma Etkisi	Minimum	Yüksek (düzensiz zemin)
Mesnet Tipi	Sabit temel / ayaklar	Sınırlı bağlantı noktaları
Yük Karakteri	Statik + titreşim	Döngüsel dinamik
Kritik Bölge	Üretim elemanları, besleme ağzı	Şasi, aks, kaynak dikişleri

Aks Yük Dağılımı ve Yasal Uyumluluk

Ayrıca nakliye analizi, yük dağılımı ve yasal regülasyonlara uygunluğu açısından da gereklidir. Ortalama 30 ila 70 ton arasında kütleye sahip mobil tesislerde frenleme ve hızlanma sırasında oluşan atalet kuvvetleri, aks ve kingpin reaksiyonlarını önemli ölçüde değiştirir. FEA ile farklı nakliye senaryoları altında mesnet reaksiyonları ve yapısal davranış öngörülebilir; böylece aks yük limitleri sağlanırken gereksiz ağırlık artışından kaçınılır. Bu yaklaşım arıza riskini azaltmakla birlikte genel tasarım güvenilirliğini artırır.

FEA Nakliye Analizinde Nasıl Uygulanır?

Sonlu Elemanlar Analizi, karmaşık bir yapıyı binlerce küçük elemana bölerek her bir noktadaki gerilme, deformasyon ve reaksiyon kuvvetlerini sayısal olarak hesaplayan bir mühendislik yöntemidir. Mobil tesislerin nakliye analizinde bu yöntem şu adımlarla uygulanır:

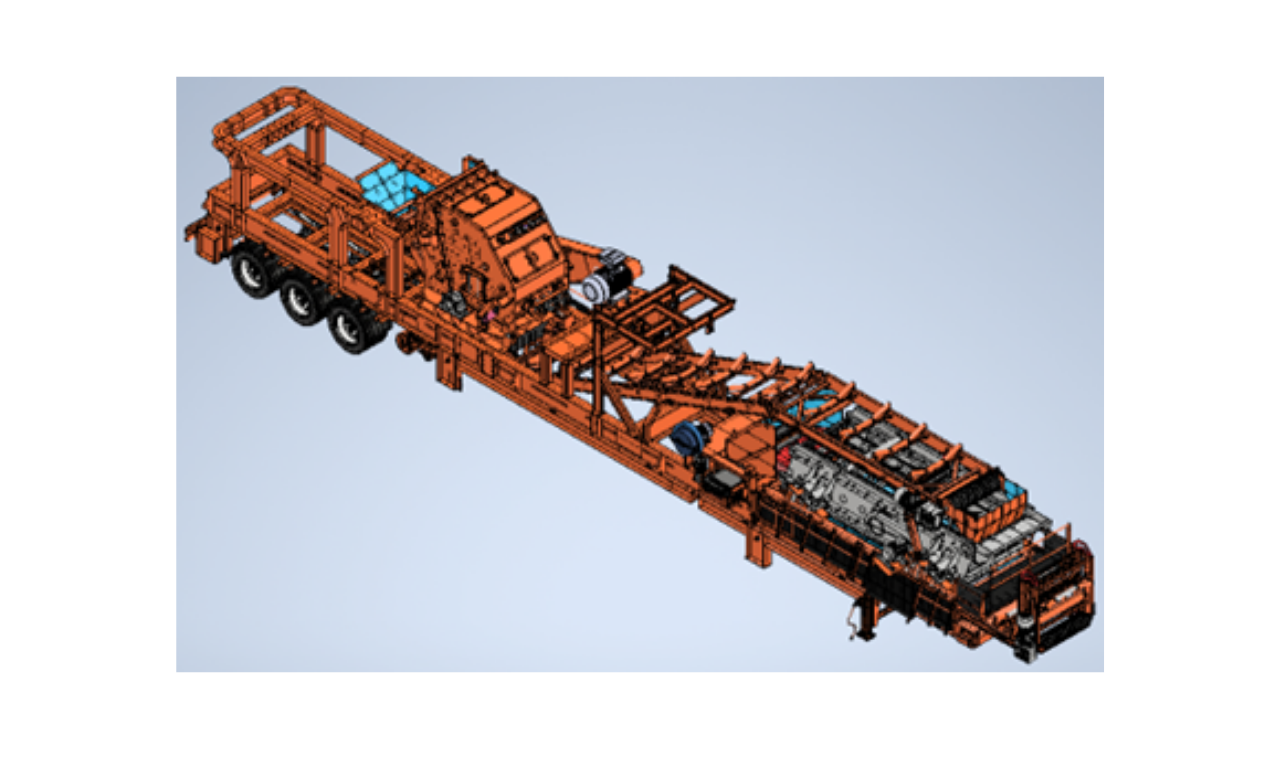

1. Geometrik Modelleme: Tesisin nakliye konumundaki 3 boyutlu CAD modeli, taşıma noktaları, aks konumları ve kingpin bağlantısı ile birlikte hazırlanır.

2. Ağ (Mesh) Oluşturma: Yapı, gerilme yoğunlaşması beklenen bölgelerde (kaynak dikişleri, konsol birleşimleri, aks bağlantıları) daha ince eleman boyutlarıyla ağlandırılır.

3. Sınır Koşulları ve Yükleme: Kingpin ve aks mesnet koşulları tanımlanır; düşey ivme (1,5–3 g), frenleme (0,8 g) ve yanal yükler (viraj, rüzgâr) ayrı yük durumları olarak modele uygulanır.

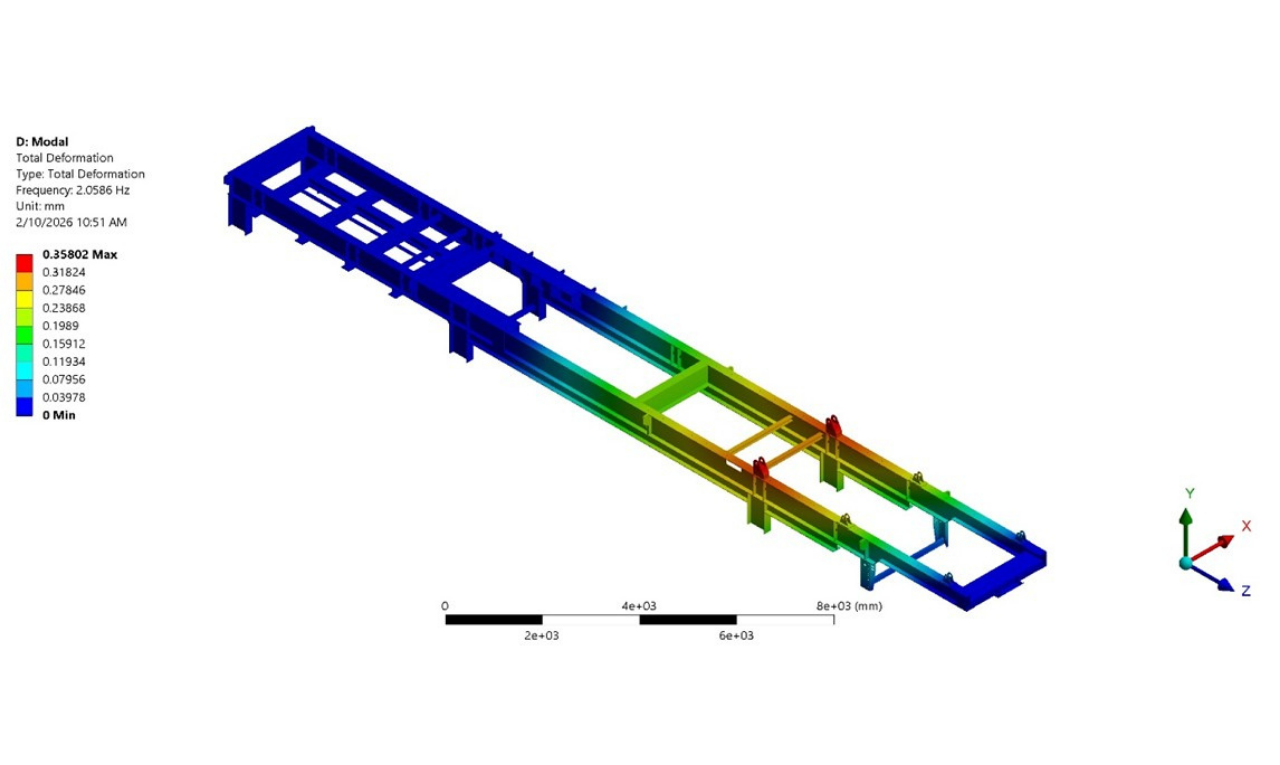

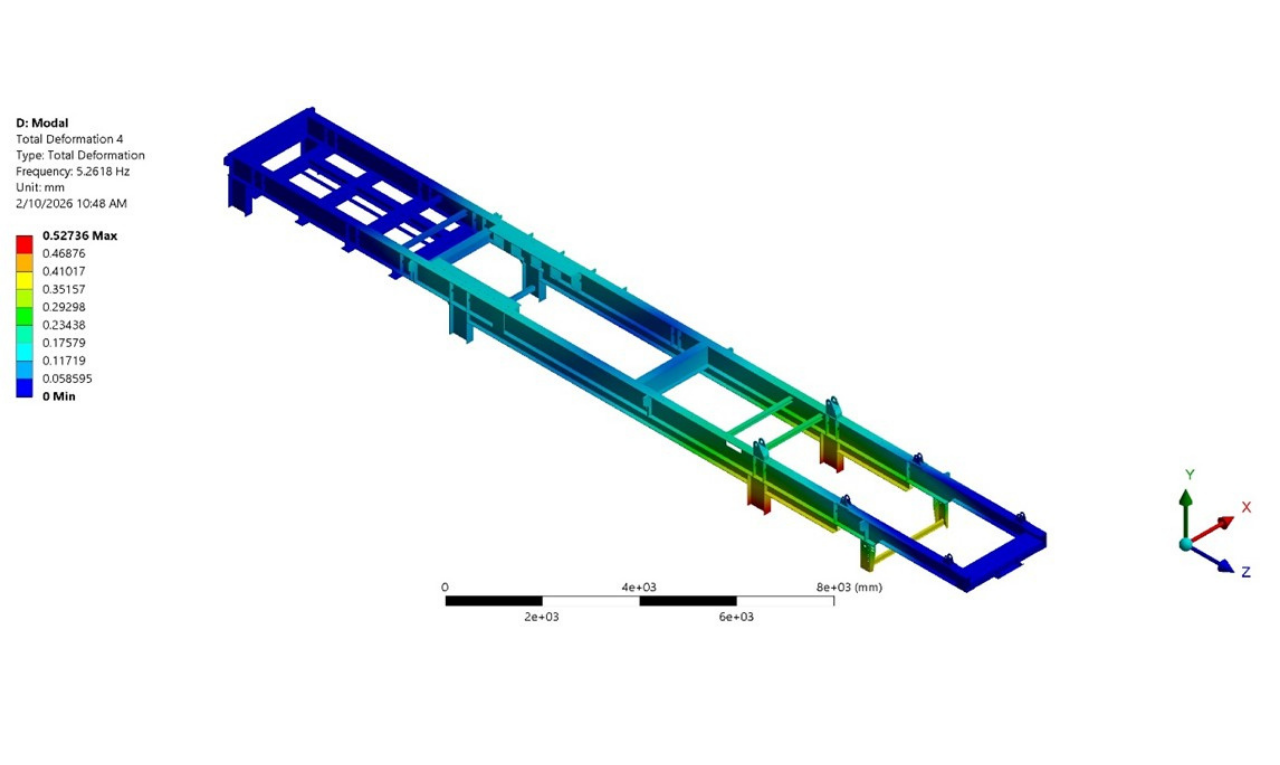

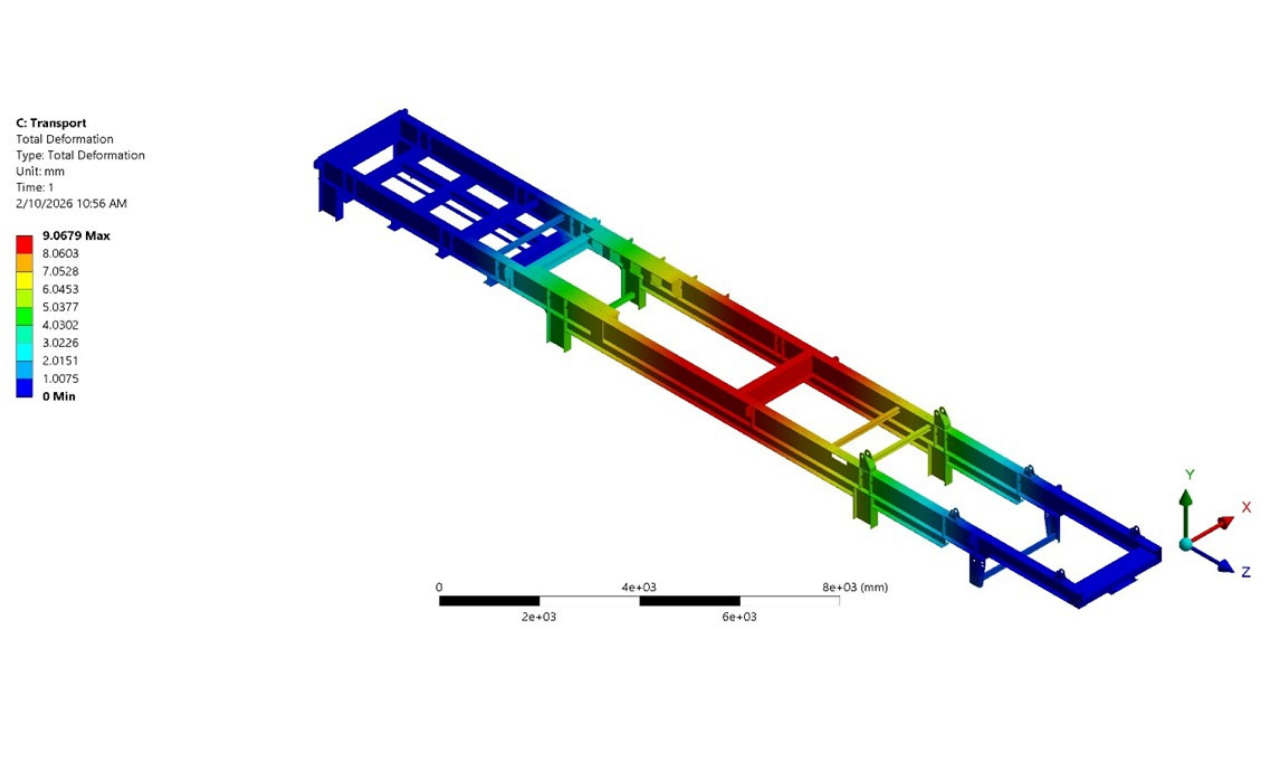

4. Çözüm ve Değerlendirme: Analiz sonuçları; von Mises gerilme dağılımı, deformasyon konturları ve mesnet reaksiyon kuvvetleri üzerinden incelenir. Kritik bölgeler belirlenerek gerekli tasarım iyileştirmeleri yapılır.

MEKA’nın Yaklaşımı

MEKA Global olarak, uzun ömürlü ve güvenilir mobil tesisler tasarlama anlayışımızla, tasarımlarımızda sonlu elemanlar analizlerini büyük özen ve hassasiyet ile gerçekleştirerek gerek sahada, gerekse taşıma esnasında oluşabilecek yapısal arıza risklerini minimize ediyoruz.

110’dan fazla ülkede kurulu 4.500’i aşkın tesis ve ekipman referansımızla, her yeni tasarımda sahadan elde edilen gerçek dünya verileriyle analiz modellerimizi sürekli iyileştiriyoruz. Bu disiplin, müşterilerimizin hem sahada verimli çalışan hem de güvenle taşınabilen ekipmanlara sahip olmasını sağlıyor.

Sonuç

Mobil kırma ve eleme tesislerinde nakliye analizi, tasarım sürecinin göz ardı edilemeyecek bir parçasıdır. Sahada kusursuz çalışan bir tesis, eğer nakliye koşullarında yeterli yapısal güvenliğe sahip değilse, sevkiyat sırasında ciddi hasarlara maruz kalabilir. FEA, bu riskleri tasarım aşamasında öngörerek önlememizi sağlayan en etkili mühendislik aracıdır.

Sıkça Sorulan Sorular

Mobil kırma eleme tesislerinde nakliye analizi neden gereklidir?

Nakliye sırasındaki dinamik yükler (çukur, frenleme, viraj) sahada karşılaşılan statik yüklerden çok farklıdır. 30–70 ton ağırlığındaki bir ünitede bu kuvvetler, şasi ve aks bağlantılarında kritik gerilmelere neden olabilir. Nakliye analizi bu risklerin tasarım aşamasında belirlenmesini sağlar.

FEA nakliye analizinde hangi yük senaryoları kullanılır?

Tipik senaryolar arasında düşey yol ivmeleri (1,5–3 g), frenleme kuvvetleri (0,8 g), yanal rüzgâr ve viraj etkileri ile düzensiz zemin kaynaklı burulma yükleri yer alır. Bu senaryolar genellikle EN 12999, ISO 8686 gibi standartlara ve saha deneyimlerine dayanarak belirlenir.

Nakliye sırasında yorulma hasarı nasıl önlenir?

Yorulma hasarı, gerilme aralıklarının FEA ile değerlendirilmesi sonucu kritik bölgelerin belirlenmesiyle önlenir. Kalınlık artırımı, rijitleştirici eklenmesi, kaynak geometrisinin iyileştirilmesi ve bağlantı detaylarının optimize edilmesi en yaygın önleyici önlemlerdir.

Sonlu Elemanlar Analizi (FEA) nedir?

FEA (Finite Element Analysis), karmaşık mühendislik yapılarını binlerce küçük elemana bölerek her noktadaki gerilme, deformasyon ve kuvvetleri sayısal olarak hesaplayan bir simülasyon yöntemidir. Fiziksel prototip üretmeden önce tasarım zayıflıklarının tespit edilmesini sağlar.
