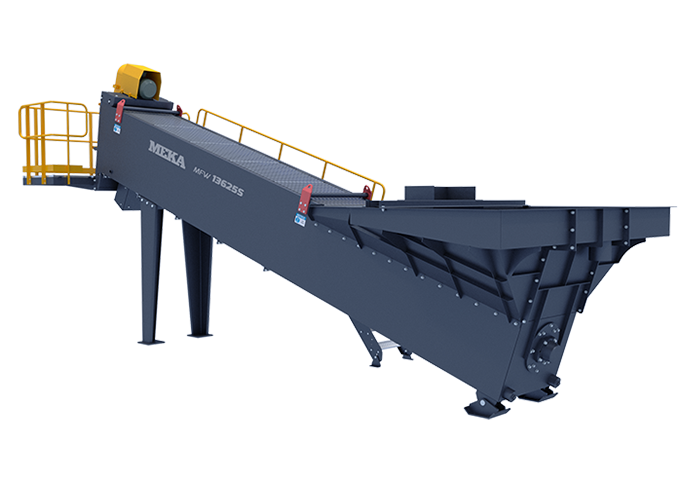

MFW Serisi
İnce Malzeme Yıkayıcılar

İnce Malzeme Yıkayıcılar genel olarak yıkama eleklerin alt katından alınan maksimum 10 mm altı malzemeyi susuzlandırmak ve kili ayrıştırmak için kullanılırlar. İnce malzeme yıkayıcılar taşıma helezonu ve ayrışma havuzu kısımlarından oluşur. Ayrışma havuzu kısmında malzeme içerisindeki kil, hidrolik ayrışma yöntemi ile ayrıştırılırken taşıyıcı helezonlarla da malzeme susuzlaştırılarak son ürün olarak alınır.

Uygulamalar

İnce Malzeme Yıkayıcılar, yıkamalı eleklerin altından alınan maksimum 10 mm altı beton malzemesi, asfalt malzemesi, sıva kumu, vb malzemeleri işlemek için kullanılır. Diğer yıkama sistemleri ile karşılaştırıldığında düşük ilk yatırım ve işletme maliyeti bulunmaktadır. Taş ve kum ocakları, madencilik uygulamalarında yaygın olarak kullanılmaktadır.

Neden MEKA İnce Malzeme Yıkayıcılar?

    • Dayanıklılık

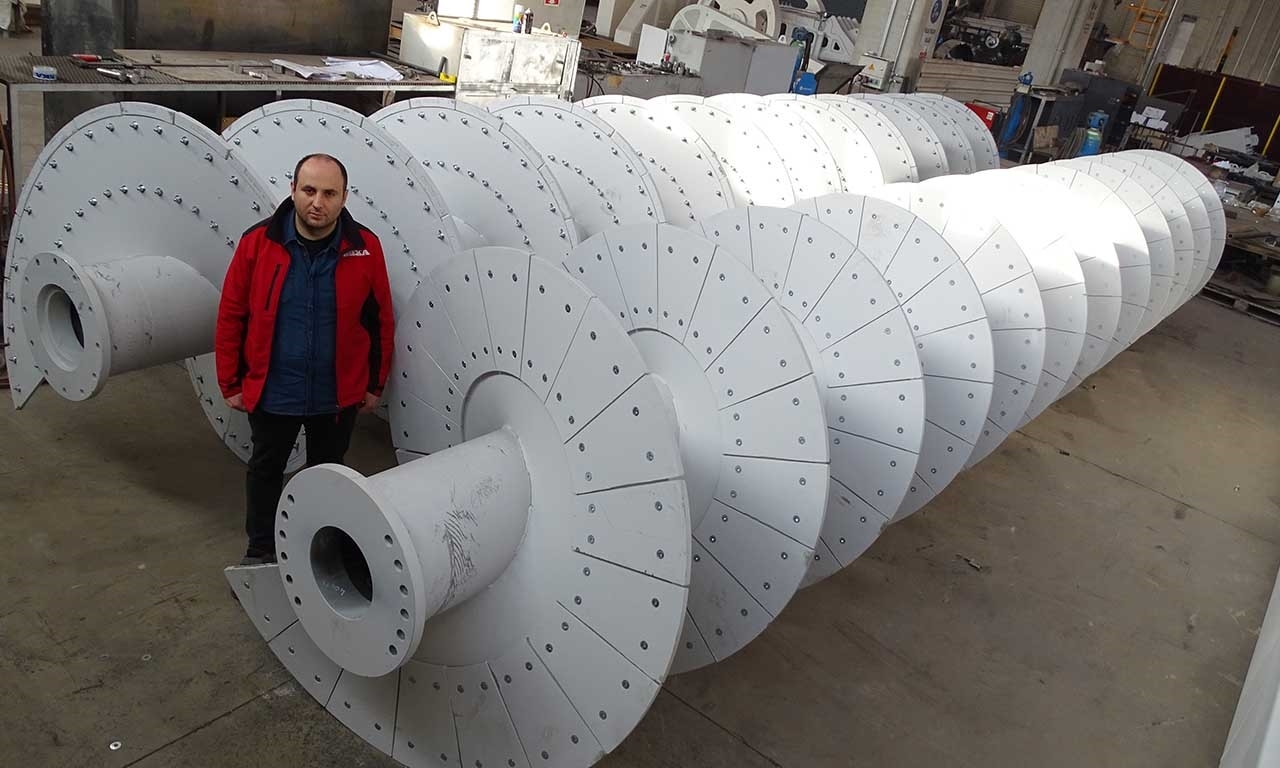

    • Sızdırmaz ağır hizmet tipi tank ve kalın etli şaft sayesinde üst düzeyde dayanıklılık sağlar.

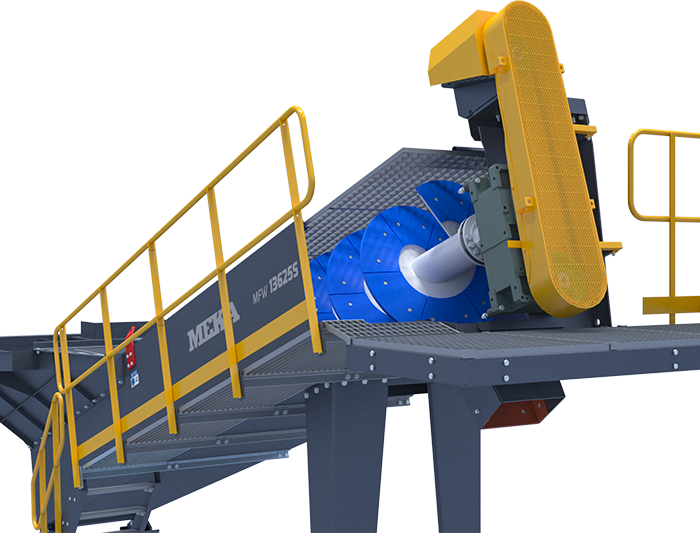

    • Güvenilir Tahrik Düzeneği

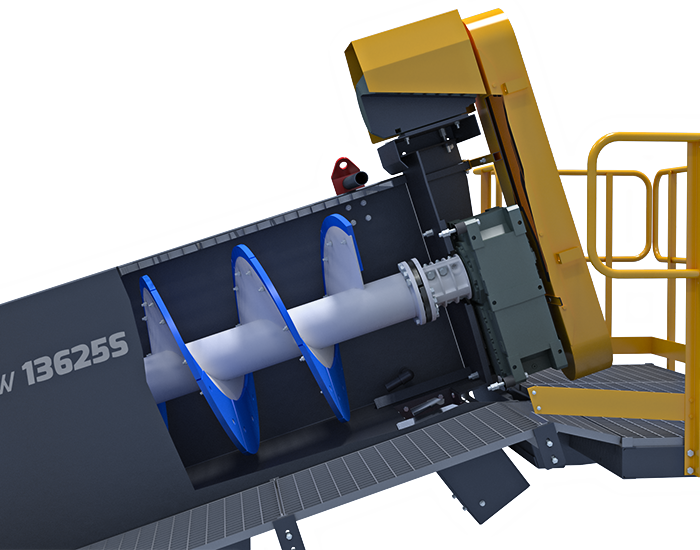

    • Aşırı yüklemeye karşı redüktör koruması sağlayan esnek kaplin tasarımı bulunur. Ağır hizmet endüstriyel tip redüktör kullanılmaktadır.

      • Maksimum üretkenlik

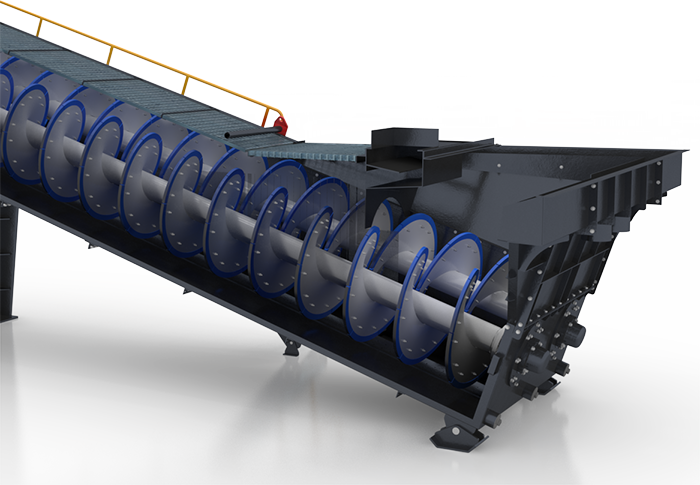

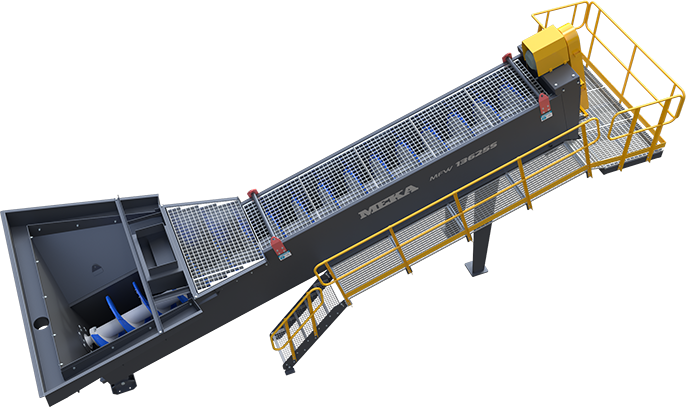

      • Geniş yıkama haznesi, ayarlanabilir taşkan seviyesi ve yukarı akış yönlendirme sistemi sayesinde maksimum ayrıştırma verimliliği sağlanır. Yüksek verimli tahrik tertibatı, güç ve bakım ihtiyacını azaltır, daha uzun ömür ve daha düşük işletme maliyetleri ile sonuçlanır.

      • Bakım Kolaylığı

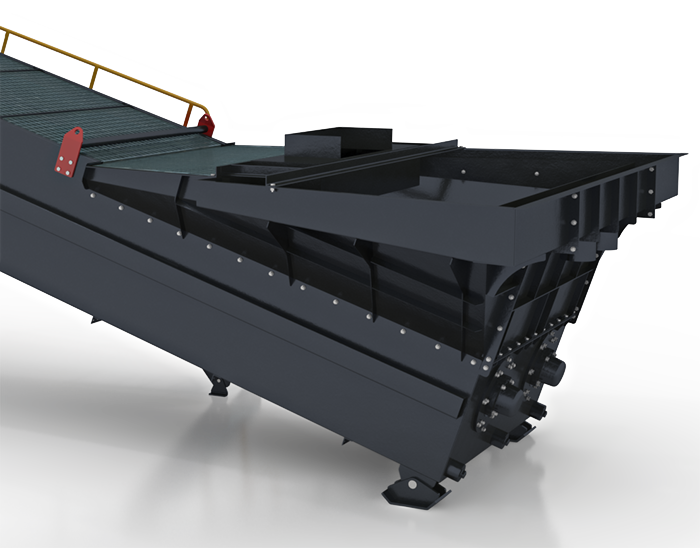

      • Yıkayıcı gövdesi dışından yapılan kuyruk yataklanması sayesinde bakım kolaylığı sağlanmaktadır.

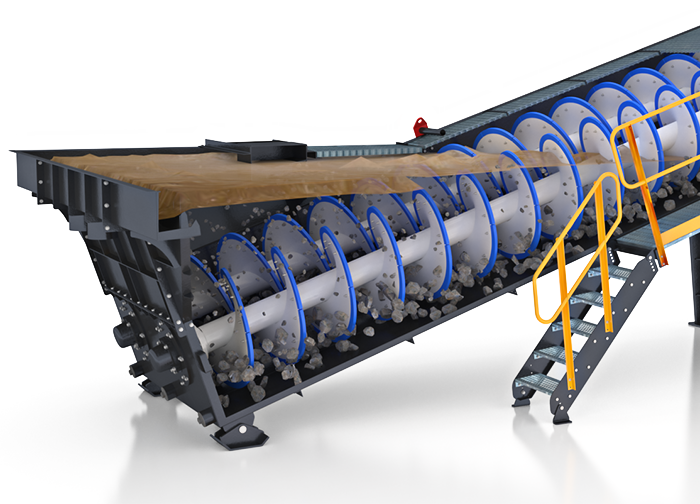

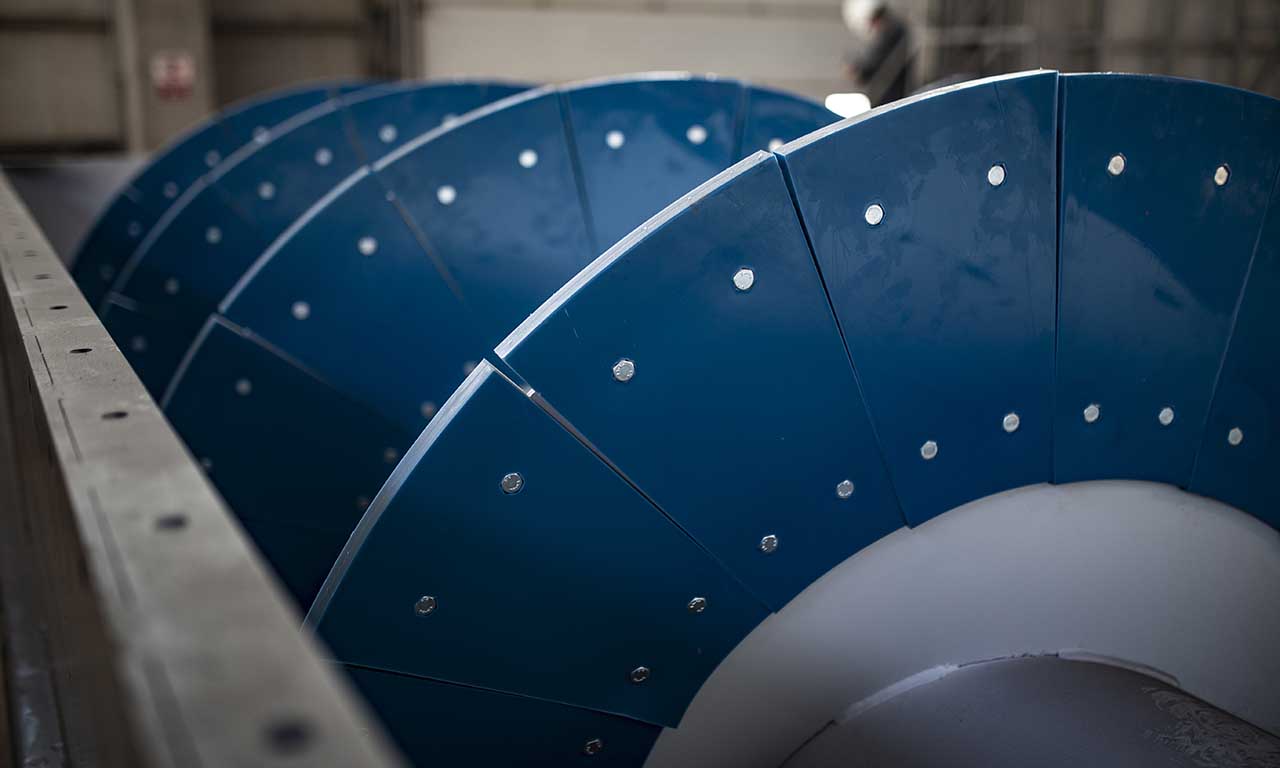

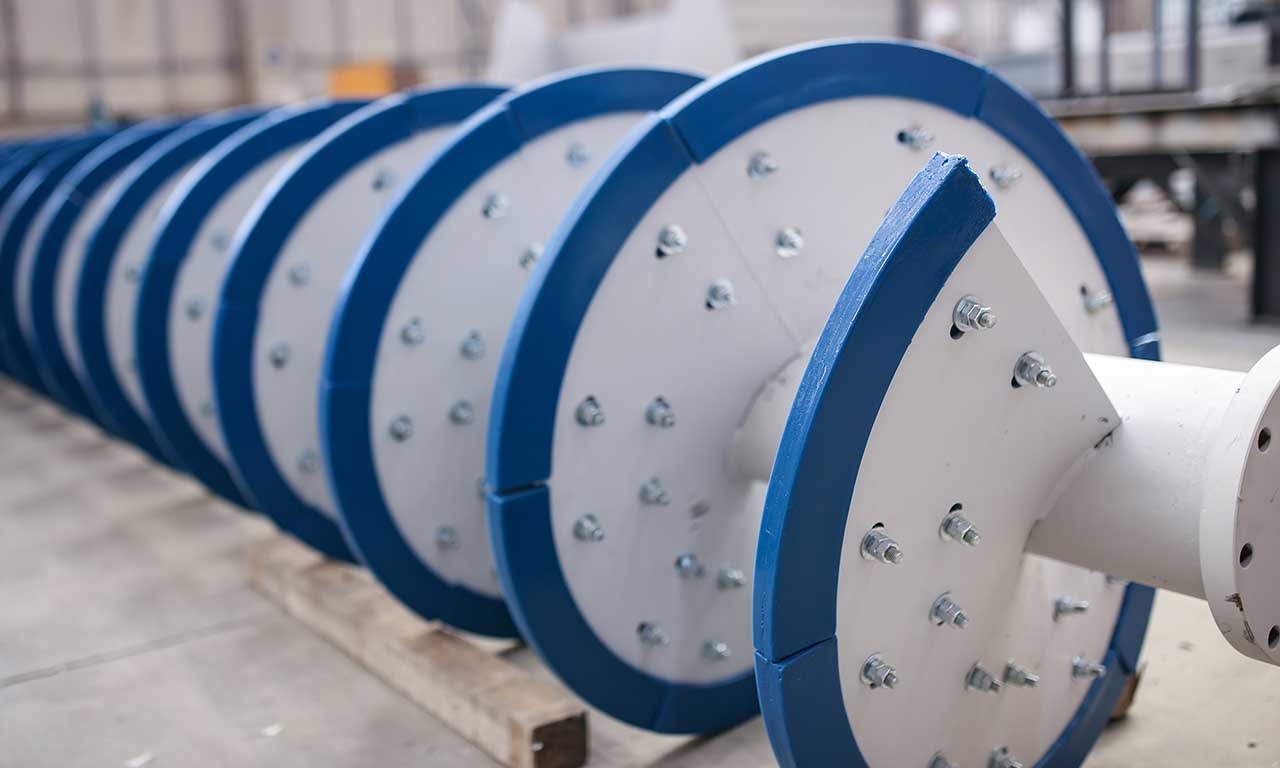

      • Opsiyonel Helezon Astarı



    • Uygulamaya göre poliüretan veya döküm helezon astarları kullanılarak uzun kullanım ömrü sağlanmaktadır.
    İnce Malzeme Yıkayıcılar Özellikler

    MFW 3625S

    MFW 3625D

    MFW 4432S

    MFW 4432D

    MFW 5434S

    MFW 5434D

    MFW 6635S

    MFW 6635D

    (Tek Şaftlı) (Tek Şaftlı) (Çift Şaftlı) (Çift Şaftlı) (Tek Şaftlı) (Tek Şaftlı) (Çift Şaftlı) (Çift Şaftlı) (Tek Şaftlı) (Tek Şaftlı) (Çift Şaftlı) (Çift Şaftlı) (Tek Şaftlı) (Tek Şaftlı) (Çift Şaftlı) (Çift Şaftlı)
    Helezon Çapı x Tank Uzunluğu (mm x mm) Helezon Çapı x Tank Uzunluğu (inch x feet) 917x7769 36''x25' 917x7769 36''x25' 1120x9802 44''x32' 1120x9802 44''x32' 1370x10060 54''x34' 1370x10060 54''x34' 1675x10760 66''x35' 1675x10760 66''x35'
    *Kapasite (mtph) *Kapasite (stph) 20-90 25-100 45-180 50-200 35-160 40-175 70-315 80-350 60-250 70-275 125-500 140-550 90-360 100-400 180-725 200-800
    Malzeme Boyutu (mm) Malzeme Boyutu (inch) 0-10 3/8" 0-10 3/8" 0-10 3/8" 0-10 3/8" 0-10 3/8" 0-10 3/8" 0-10 3/8" 0-10 3/8"
    Güç (kW) Güç (HP) 15 20 2x15 2x20 18.5 25 2x18.5 2x25 30 40 2x30 2x40 45 60 2x45 2x60
    Şaft (rpm) Şaft (rpm) 10-21 10-21 10-21 10-21 8-17 8-17 8-17 8-17 7-14 7-14 7-14 7-14 5-11 5-11 5-11 5-11
    **Ağırlık (kg) **Ağırlık (lbs) 6500 14333 11700 25799 10500 23153 18850 41566 13950 30761 25000 55127 22000 48512 40250 88754
    Su-100 Hasır (gpm) Su-100 Hasır (m3/h) 720 164 1250 284 1720 391 2800 637 2090 475 3700 842 2590 589 4375 995
    Su-150 Hasır (gpm) Su-150 Hasır (m3/h) 320 73 640 146 760 173 1440 328 930 212 1750 398 1150 262 2100 478
    Su-200 Hasır (gpm) Su-200 Hasır (m3/h) 180 41 360 82 460 105 810 184 575 131 935 213 650 148 1095 249

    Gösterilen ağırlıklara tahrik motoru paketi, destek ayakları, bakım platformu, giriş ve çıkış olukları dahildir.

    İnce Malzeme Yıkayıcılar Nedir?
    İnce Malzeme Yıkayıcılar, kum içerisindeki istenmeyen kil, toz ve yabancı malzemeleri öz kütle farkını kullanarak ayrıştıran ve malzemenin kum eş değerliğini yükselten yıkama ekipmanıdır. İnce Malzeme Yıkayıcı, ağır hizmet redüktör, helezon konveyör, ayrıştırma havuzu ve dıştan yataklamalı rulman yatağından oluşur. Genel olarak, taş ve kum ocakları, madencilik uygulamalarındaki yıkama, kil ayrıştırma ve susuzlandırma proseslerinde kullanılır.
    İnce Malzeme Yıkayıcılar Nasıl Çalışır?

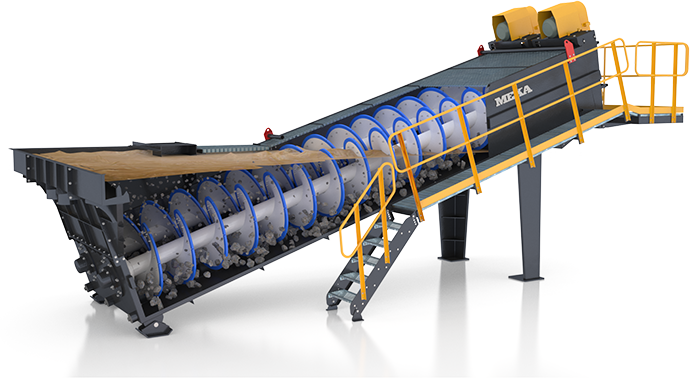

    İnce Malzeme Yıkayıcılar, öz kütle farkını kullanarak kum içerisinde bulunan kil ve yabancı malzemelerin ayrıştırılmasını ve son ürünün susuzlaştırılmasını sağlamaktadır. Kil ayrıştırma işlemi, kum ve kil arasındaki öz kütle farkı kullanılarak hidrolik ayrıştırma yöntemiyle ayrıştırma havuzunda yapılmaktadır. Kil ve istenmeyen malzemeler ayrıştırma havuzunda taşkanlar üzerinden su ile birlikte tahliye edilir. Ayrıştırma havuzu içerisinde bulunan taşkan yüksekliklerinin ve havuza beslenen su debisinin ayarlaması sayesinde farklı kesme boyutlarında ayrım yapılması sağlanarak kum eş değerliği yükseltilmektedir. Yıkayıcı gövdesi susuzlaştırma işlemi yapılabilmesi için zemine göre eğimli çalışacak şekilde tasarlanmıştır. Ayrıştırma havuzunda kil taşkanlardan ayrıştırılmakta ve kum öz kütle farkı sebebiyle dibe çökmektedir. Dibe çöken kum yıkayıcı içerisinde bulunan helezon ile yukarı taşınarak sudan arındırılmakta ve son ürün olarak alınmaktadır.
    İnce Malzeme Yıkayıcıların Kullanmanın Avantajları
    - Ayarlanabilir kesme boyutu
    - Farklı uygulama koşullarına göre adaptasyon kabiliyeti
    - Düşük işletme ve yatırım maliyetleri
    - Ayarlanabilir kapasite imkanı
    İnce Malzeme Yıkayıcılar Kullanım Alanları
    Malzeme içerisindeki toz ve kilin ayrıştırılması ve kumun susuzlaştırılmasında verimli çözüm sunar.
    Hangi Malzemeler İnce Malzeme Yıkayıcılar Kullanılarak İşlenir
    Beton malzemesi, asfalt malzemesi, sıva kumu, cam kumu vb malzemelerinde işlenmesinde kullanılır.
    Doğru İnce Malzeme Yıkayıcı Seçmek İçin Temel Kriterler
    Doğru ince malzeme yıkayıcı seçiminde kapasite, kum gradasyonu, kumdaki kil oranı gibi kriterler göz önünde bulundurulmalıdır.
