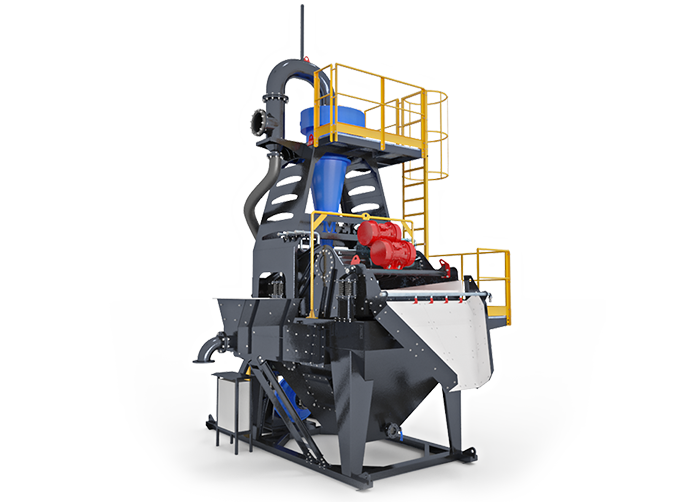

MCSP Serisi
Kompakt Kum Tesisi

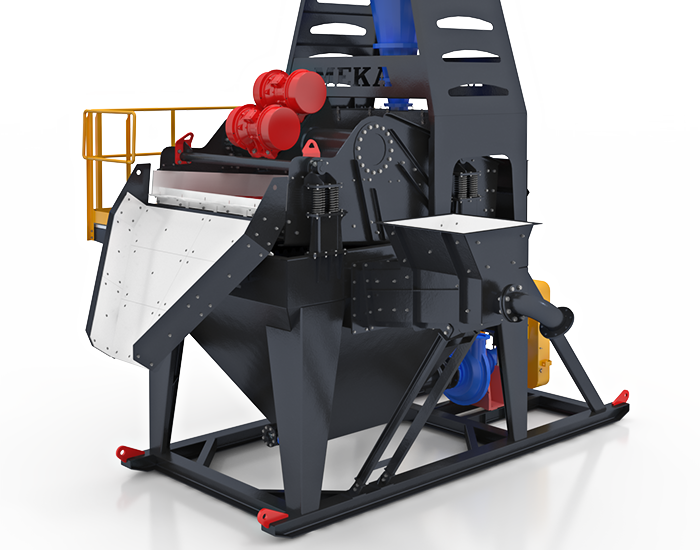

Kompakt Kum Üniteleri, çamur tankı, çamur pompası, hidrosiklonlar ve susuzlandırma eleğinin bir kombinasyonudur. Genel olarak yıkamalı eleğin alt katından alınan 5 mm altı sulu veya kuru malzeme üniteye beslenir.

Kompakt Kum Üniteleri, kirliliğe neden olan şilt ve kil gibi malzemeleri uzaklaştırırken değerli ince malzeme kaybına neden olmadan en kaliteli kumu elde etmek için tasarlanmıştır.

Uygulamalar

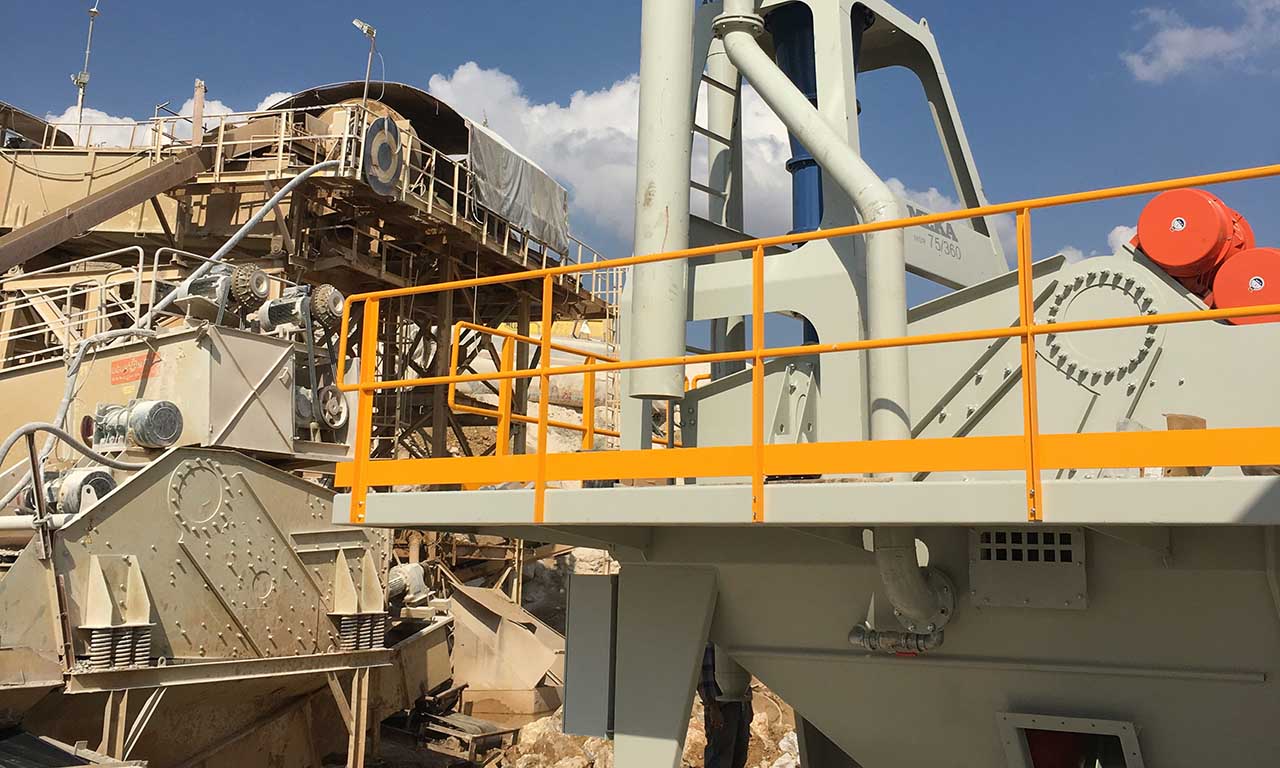

Kompakt kum üniteleri; taş veya kum ocakları, geri dönüşüm ve madencilik sektörlerinde kullanılır.
Aşağıda belirtilen malzemeler Kompakt kum ünitesi kullanılarak işlenebilmektedir;

      • Beton malzemesi

      • Asfalt malzemesi

      • Sıva kumu

      • Frak Kumu

      • Döküm kumu

    • Cam kumu vb
Neden MEKA Kompakt Kum Tesisi?
  •  Yüksek kaliteli hidrosiklon ve çamur pompası kombinasyonu daha iyi ayrıştırma sağlar
    Yıkanmış nihai kum ürününden silt ve killerin son derece hassas bir şekilde ayrılmasını kolaylaştırır.
    Hidrosiklon ve Pompa için değiştirilebilir kauçuk astarlar
    Hidrosiklon ve pompanın kauçuk astarlı yapısı sayesinde daha yüksek işletme ömrü ve daha düşük yedek parça ve bakım maliyeti sağlar.
    Verimli Susuzlandırma
    Yüksek G kuvveti sayesinde yıkanmış kum ürününün en verimli şekilde susuzlandırılması sağlanır.

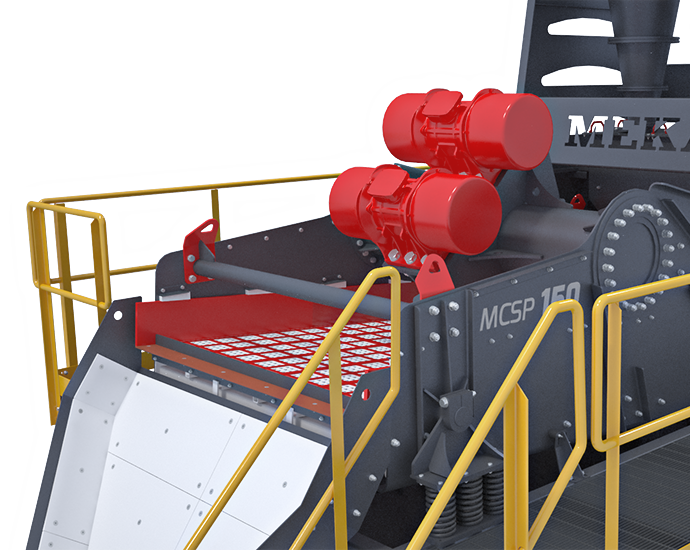

  • • Maksimum aşınma direnci
  • Kompakt kum ünitesi içindeki susuzlaştırma eleğinde, WS 85 poliüretan susuzlaştıma panelleri ve polietilen yan duvar astarları kullanılarak aşınma direnci maksimize edilmektedir. Bu sayede çalışma ömrü uzamakta, bakım periyotları minimum seviyede tutulmaktadır.
  • • Bakım Kolaylığı

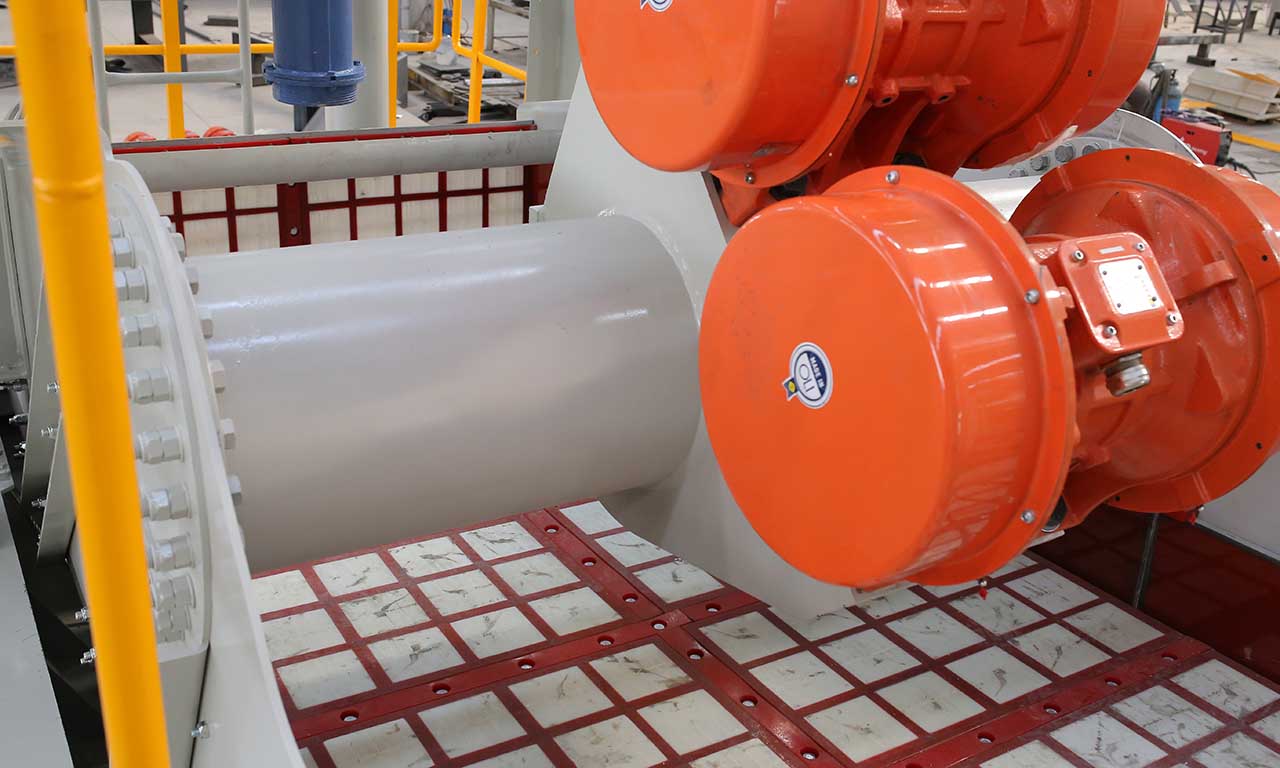

  • Kompakt kum ünitesi içindeki susuzlaştırma eleğinde bulunan vibro motorlar bakım ihtiyacı duymadığından uzun süreli kullanım ömrü sağlar. WS 85 susuzlaştırma panelleri civatasız bağlantı sistemi sayesinde kolay bakım ve değişiklik yapılmasına imkan tanır.
  • • Su seviyesi kontrol sistemi
  • Çamur tankı içerisinde bulunan şamandıra sistemi sayesinde tank su seviyesinin optimum aralıkta sabit tutulması sağlanır.
Kompakt Kum Tesisi Teknik Özellikler

MCSP 90

MCSP 150

MCSP 210

*Kapasite (mtph) *Kapasite (stph) 90 100 150 165 210 231
Maksimum Su Gereksinimi (m³/h) Maksimum Su Gereksinimi (gal/min) 270 1188 450 1981 630 2773
Siklon Çapı (mm) Siklon Çapı (inch) 500 20" 660 26" 2 x 660 2 x 26"
Ekran Motor Gücü (kW) Ekran Motor Gücü (HP) 2 x 2,88 / 1500 rpm 2 x 3,86 / 1500 rpm 2 x 7,35 / 1500 rpm 2 x 9,85 / 1500 rpm 2 x 6,1 / 1000 rpm 2 x 8,2 / 1000 rpm
Susuzlaştırma Elek Boyutu (mm) Susuzlaştırma Elek Boyutu (feet) 1200 x 2400 4' x 8' 1800 x 2400 6' x 13' 1800 x 4000 6' x 13'
Pompa Boyutu (inch) Pompa Boyutu (mm) 8"/6" 200x150 10"/8" 250x200 10"/8" 250x200
Pompa Gücü (kW) Pompa Gücü (HP) 45 60 55 74 75 100
**Ağırlık (kg) **Ağırlık (lbs) 7475 16480 10900 24030 16750 36927

*Kapasite değerleri sadece gösterge niteliğindedir, sonuçlar besleme gradasyonuna, silt, kil içeriğine, yoğunluğa, kullanılan su miktarına, ekipman konfigürasyonuna ve uygulamaya bağlı olarak değişebilir.


**Gösterilen ağırlıklara tahrik motoru paketi, destek ayakları, bakım platformu, giriş ve çıkış olukları dahildir.

Kompakt Kum Tesisi Nedir?

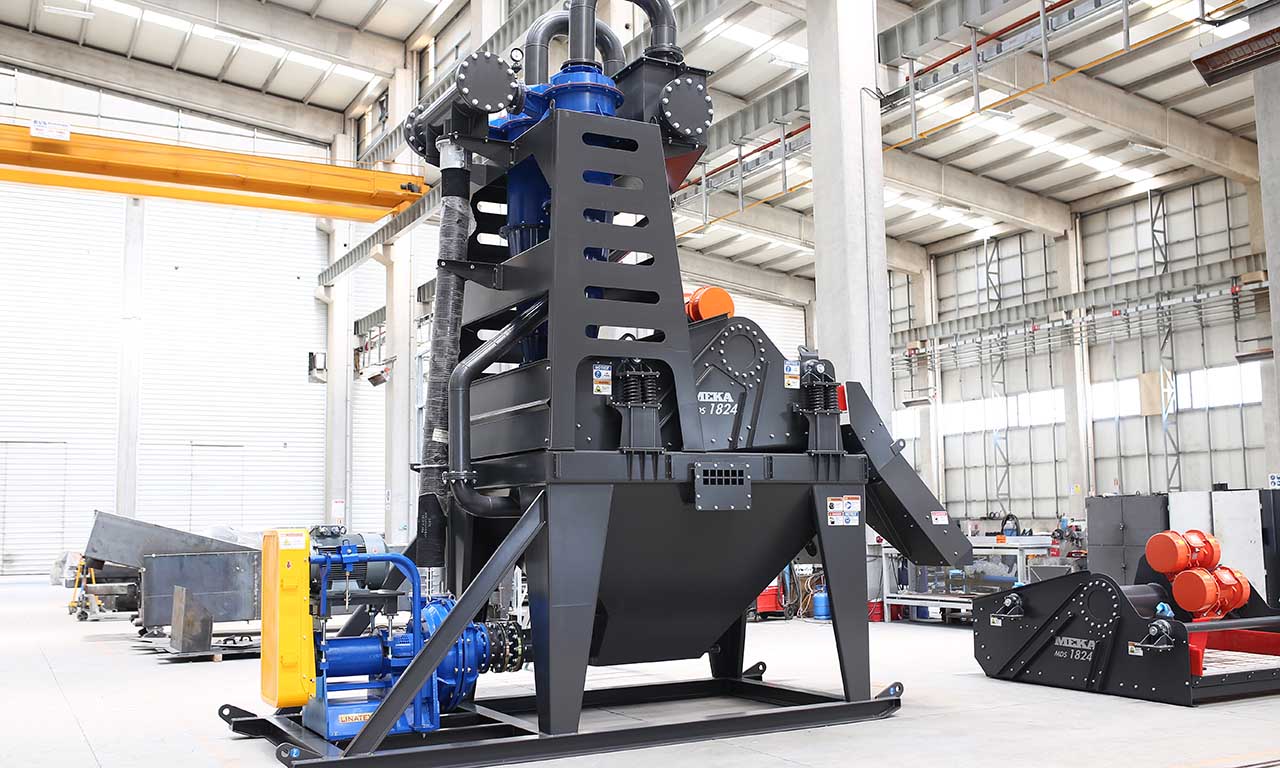

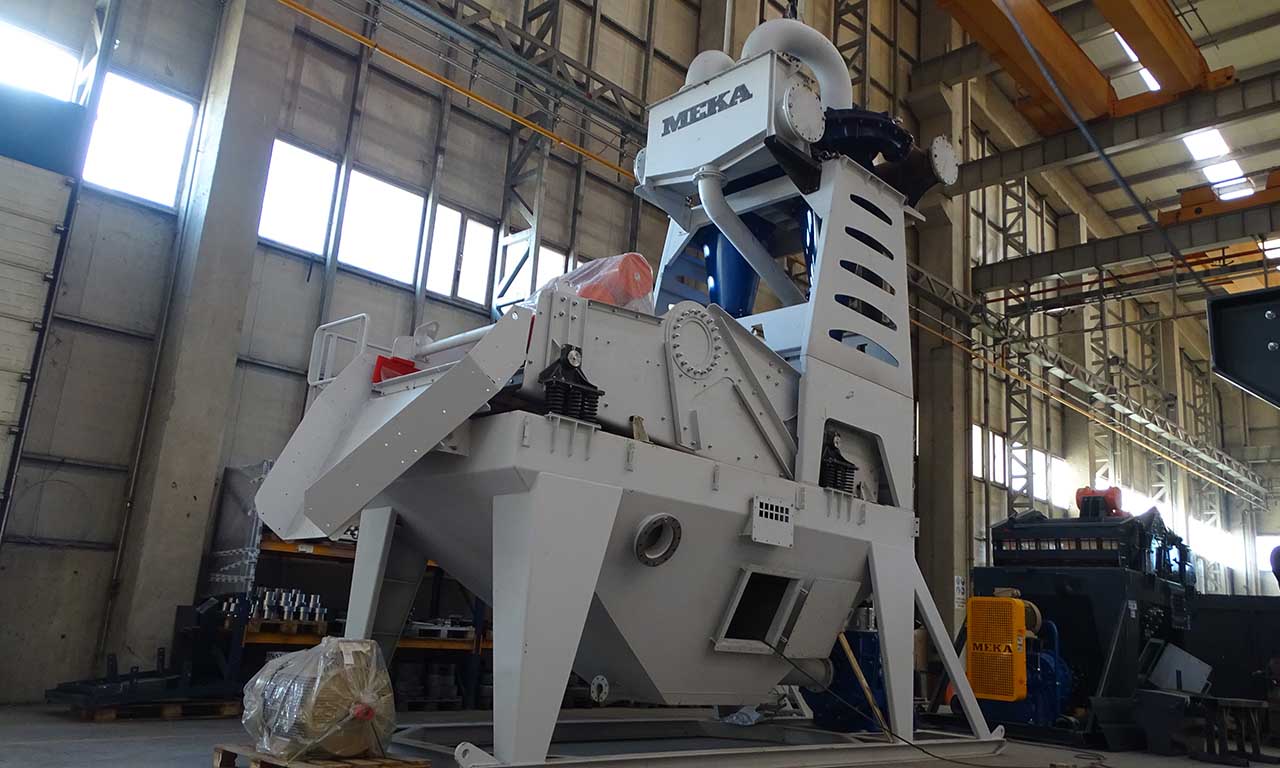

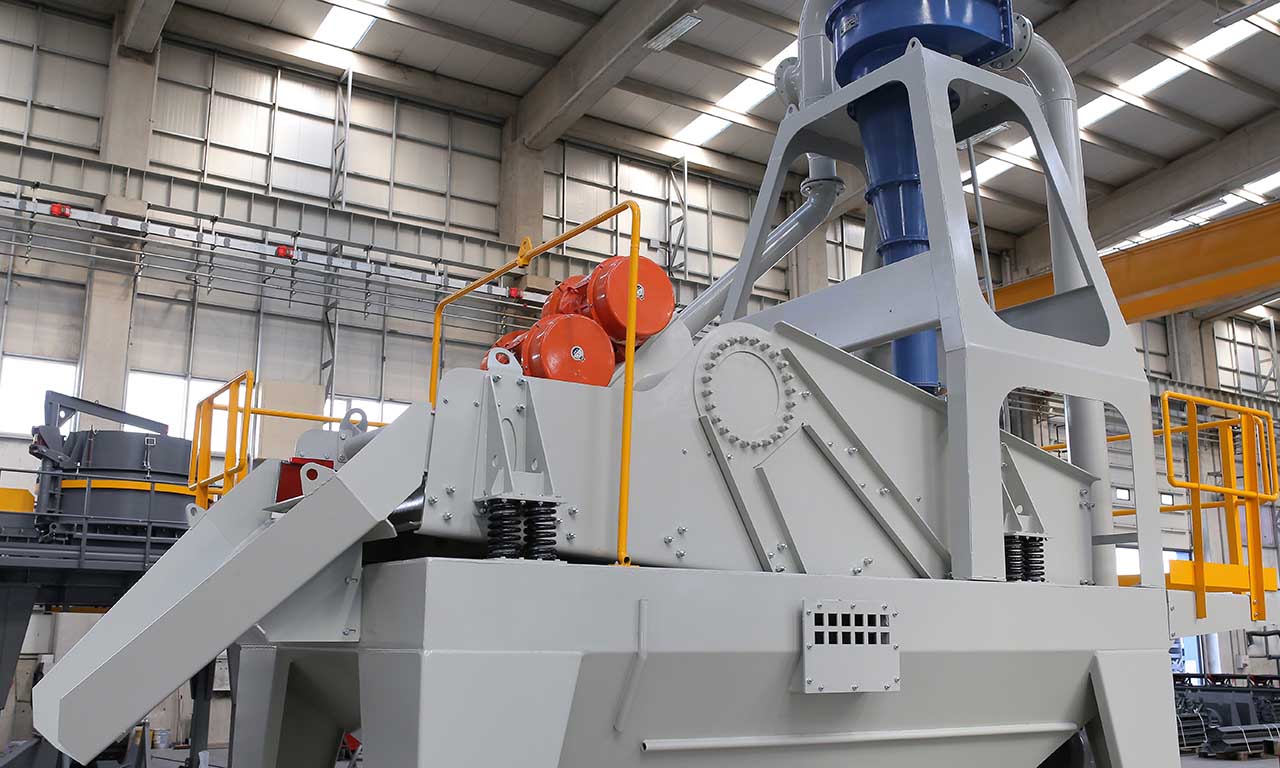

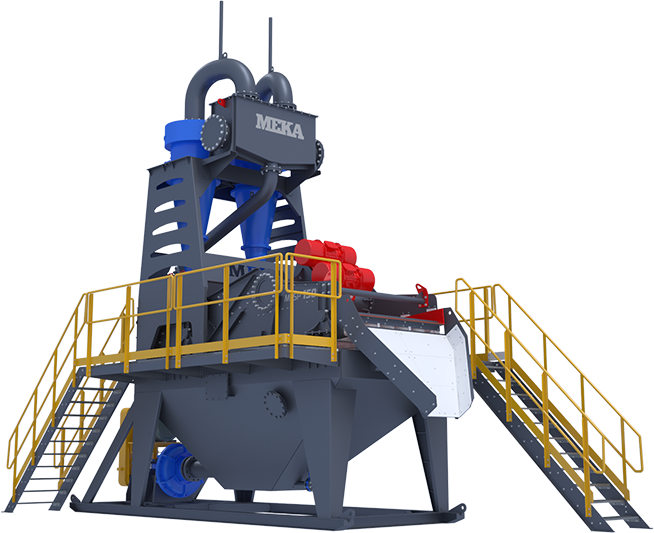

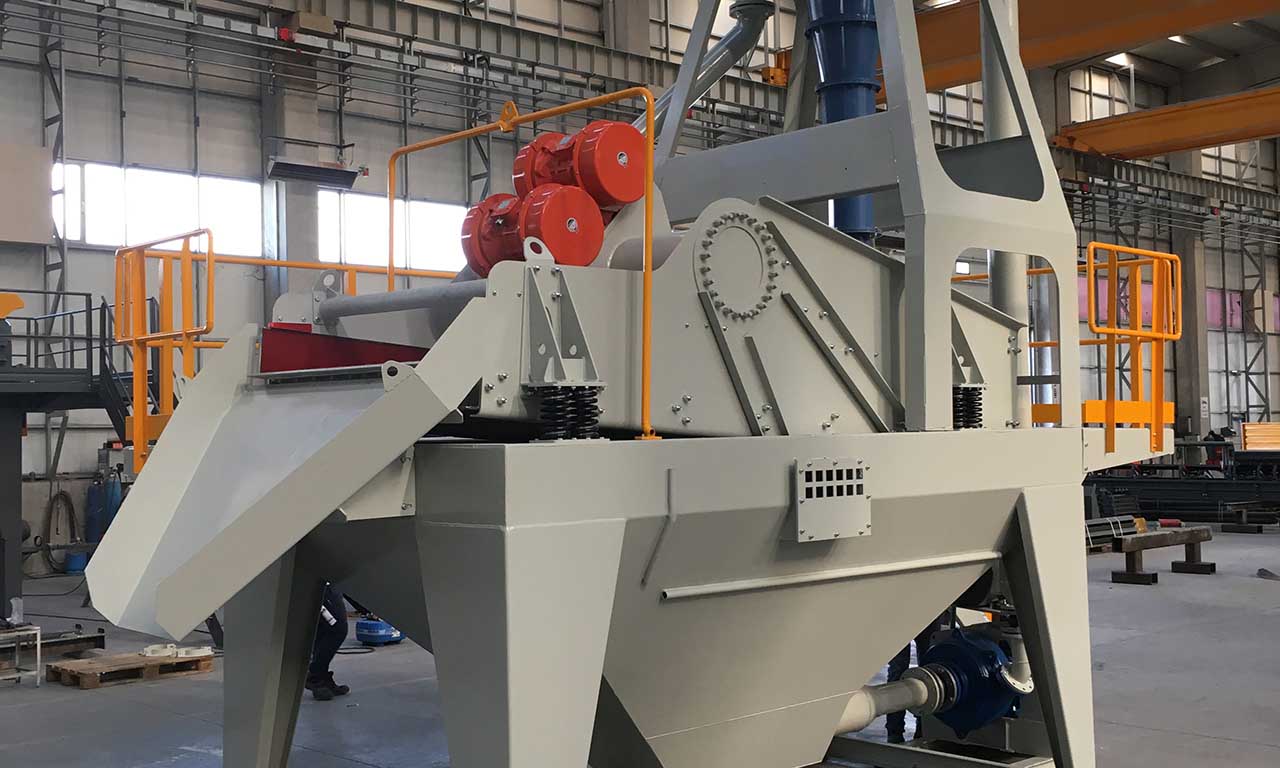

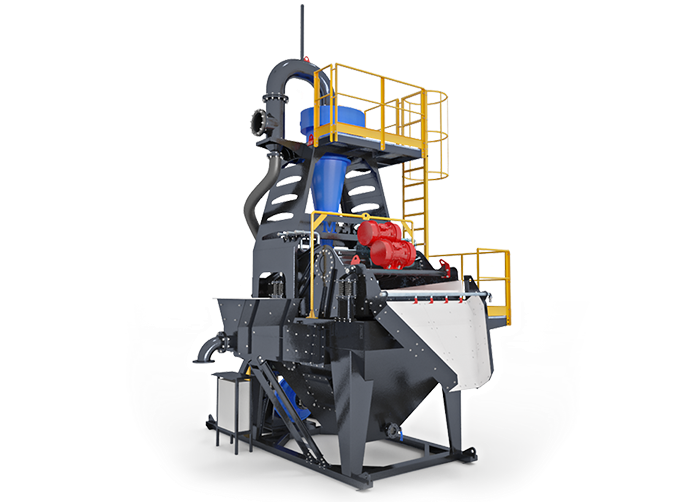

Kompakt kum ünitesi çamur pompası, hidrosiklon ve susuzlandırma eleğini tek bir kızaklı şase üzerinde bulunduran modüler tip yıkama ve susuzlandırma sistemidir. Kompakt kum ünitelerinde pülp (kum ve su karışımı) içerisindeki <200 mesh (-75 µm) altı ince malzeme pompa, siklon ve susuzlandırma eleği kullanılarak ayrıştırılmaktadır. Ünite içerisinde bulunan susuzlandırma eleği sayesinde son ürünün nem miktarı minimum seviyelere düşürülmektedir.

Kompakt Kum Tesisi Nasıl Çalışır?

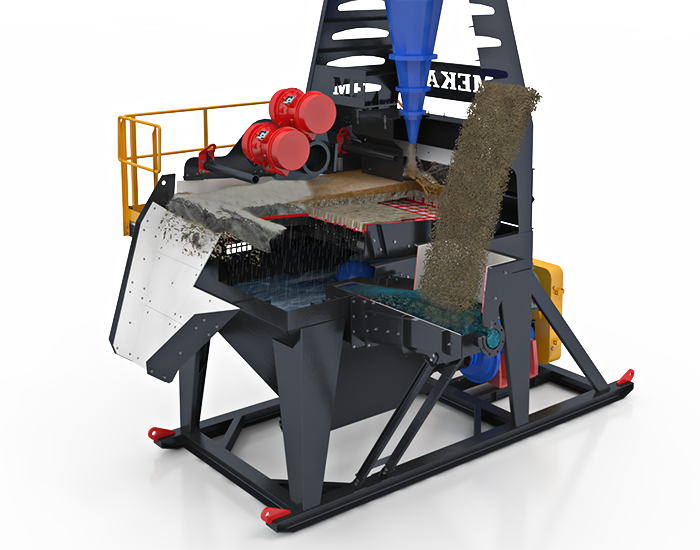

Elek altından alınan veya stok sahasından beslenen 5 mm altı ince malzeme kompakt kum ünitesindeki çamur tankına beslenir. Kompakt kum ünitesine beslenen malzeme içerisinde bulunan <200 mesh (-75 µm) altı ince malzeme, pompa ve siklonlar aracılığıyla kumdan ayrıştırılarak siklon üst akımından deşarj edilir. Siklon alt akımından alınan malzeme susuzlandırma eleğine beslenerek son ürünün nem oranı minimum seviyeye düşürülür.
Kompakt Kum Tesisinin Kullanmanın Avantajları
* Kompakt, hızlı ve kolay kurulumu sayesinde geleneksel yıkama tesislerine göre daha düşük yatırım maliyeti.
* Kum yıkama ve arıtma işleminde ince malzemelerin geri kazanımını artırır.
* Kalitesi doğrulanmış pompa ve siklon ekipmanları sayesinde yüksek kaliteli kum sağlamak için tasarlanmıştır.
* Uygulamaya göre iki farklı boyut ve kalitede kum üretebilir.
Kompakt Kum Tesisi Kullanım Alanları
Kompakt kum üniteleri malzeme içerisindeki istenmeyen kilin ayrıştırılması gereken beton malzemesi, asfalt malzemesi, sıva kumu, frak kumu, döküm kumu, cam kumu üretiminde kullanılmaktadır.
Doğru Kompakt Kum Tesisi Seçiminde Temel Kriterler
Doğru kompakt kum tesisi seçiminde kapasite, kum gradasyonu, kumdaki kil oranı, final ürünün nem oranı gibi kriterler göz önünde bulundurulmalıdır.
Hangi Malzemeler Kompakt Kum Tesisi Kullanılarak İşlenir?
Doğal kum, kırma kum,beton malzemesi, asfalt malzemesi, sıva kumu, frak kumu, döküm kumu, cam kumu gibi malzemelerin işlenmesinde kullanılır.
