Izgaralı eleğe beslenen malzeme, yerçekimi ve titreşimin yarattığı mekanik kuvvet kullanılarak üst katta bulunan ızgaralar ve alt katta bulunan elek yüzeyi sayesinde istenilen boyutlara göre ayrıştırılır.

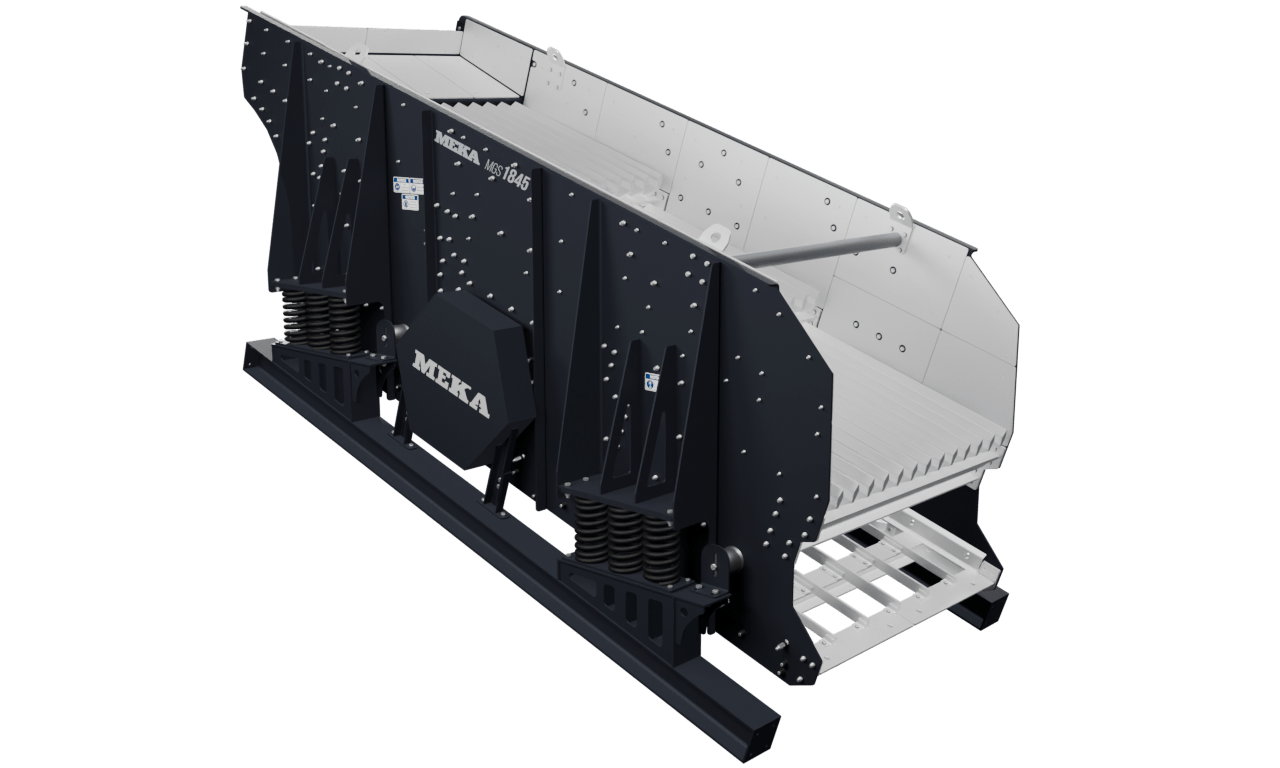

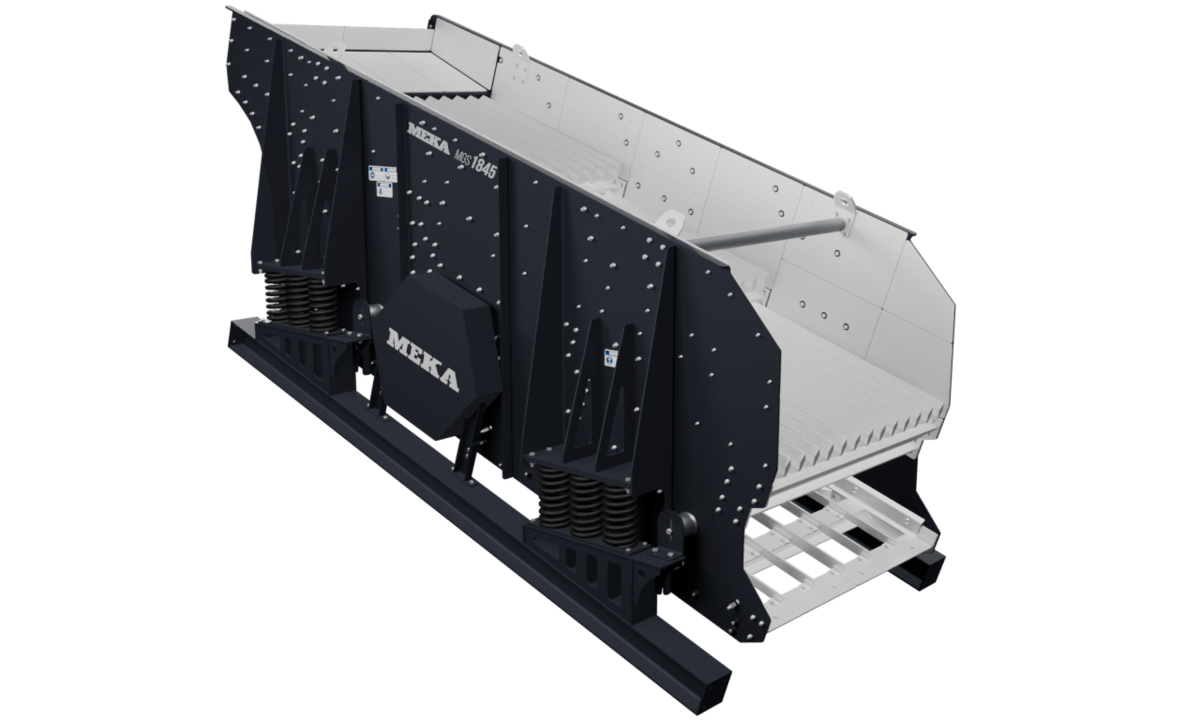

MGS Serisi
Izgaralı (Grizzly) Elekler

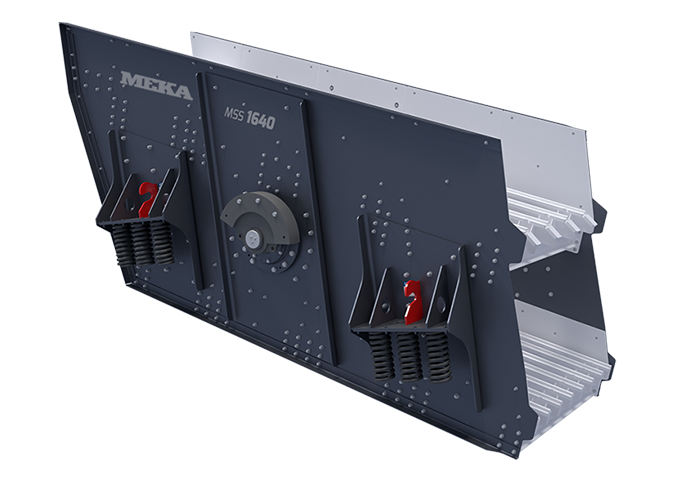

Izgaralı (Grizzly) elekler (MGS), ekstra ağır hizmet uygulamaları düşünülerek üretilmiştir. Dairesel titreşim etkisi altında çalışan iki katlı ızgaralı eleklerdir. Izgaralı eleklerde daha büyük boyutlu eleme işlemi yapıldığı için bu eleklerde kullanılan tahrik sistemleri daha güçlü motorlarla çalıştırılmaktadır.
Genellikle primer kırma işleminden sonra kaba malzeme elemek için tasarlanmışlardır ve bu eleklere maksimum 400 mm boyutuna kadar malzeme beslenebilir.

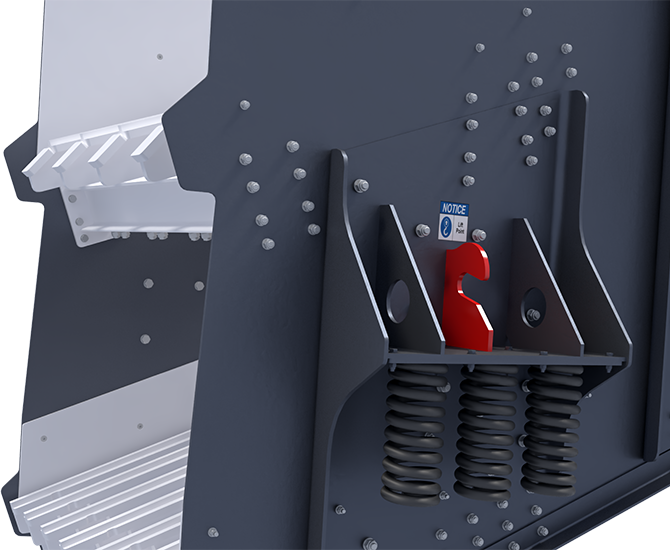

Ekstra güçlü gövde yapısı, huck bolt bağlantı sistemleri ve kauçuk izolatörlü motor sehpası uzun hizmet ömrü sağlar.
Uygulamalar
MGS Izgaralı (Grizzly) elekler, istenmeyen malzemerin ayrıştırılması gereken veya kaba fraksiyonların ürün olarak çıkarılması gereken ikinci kırma aşamasından önce yaygın olarak kullanılır. Aynı zamanda ince parçaların bypass edilmesi sağlanır ve tesis verimini en üst düzeye çıkarır.
Neden MEKA Izgaralı (Grizzly) Elekleri?

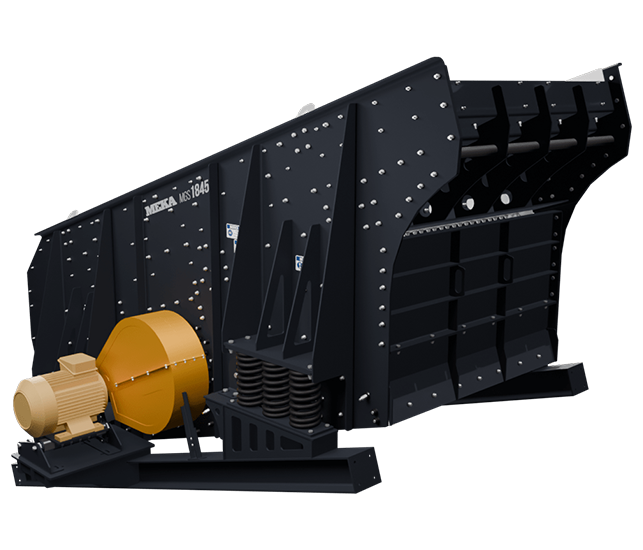

• Kaba Malzeme Beslenmesine Karşı Dayanıklılık

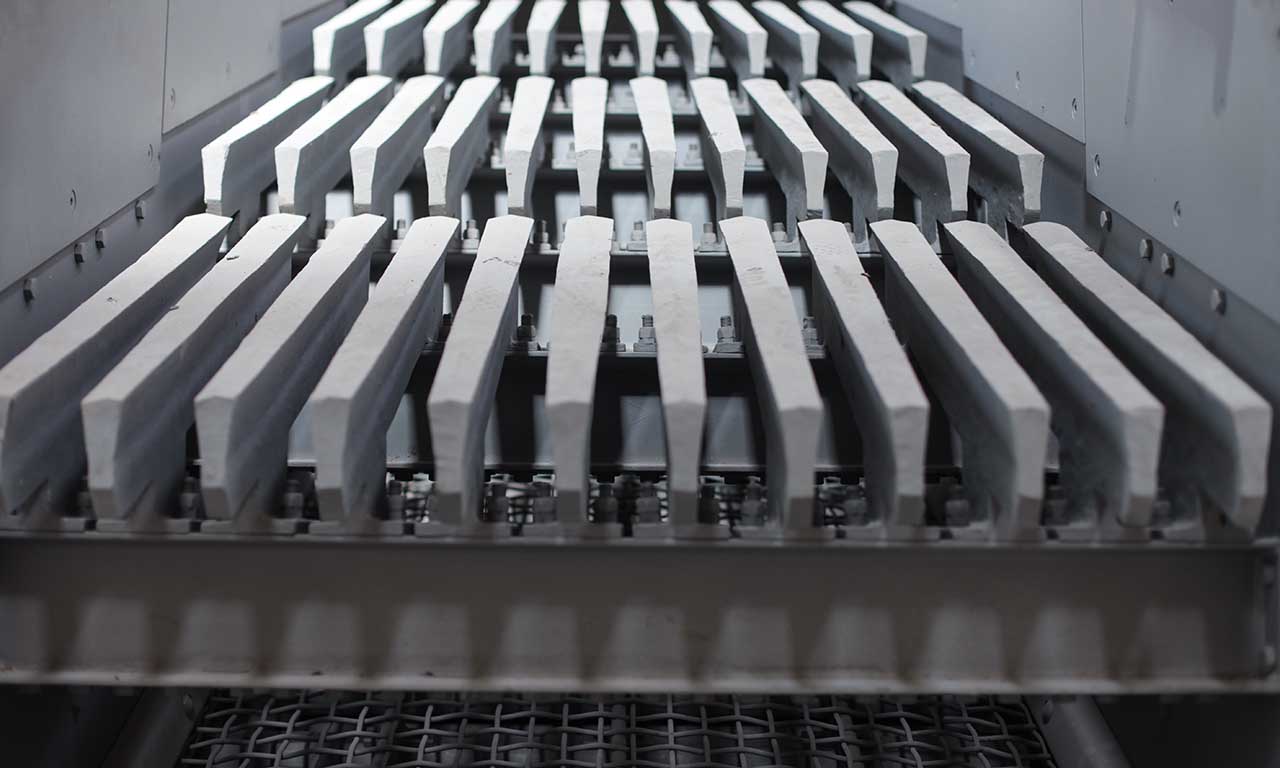

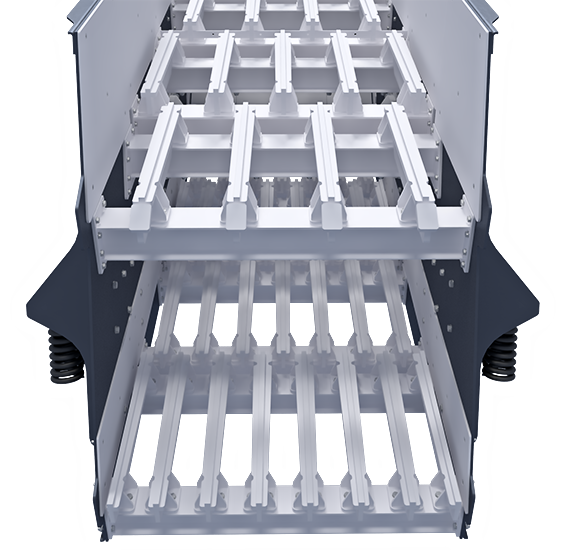

Mangan döküm ızgaralar ile donatılmış Izgaralı elekler büyük boyutlu malzemelerde kaba eleme işlemi için kullanılır.

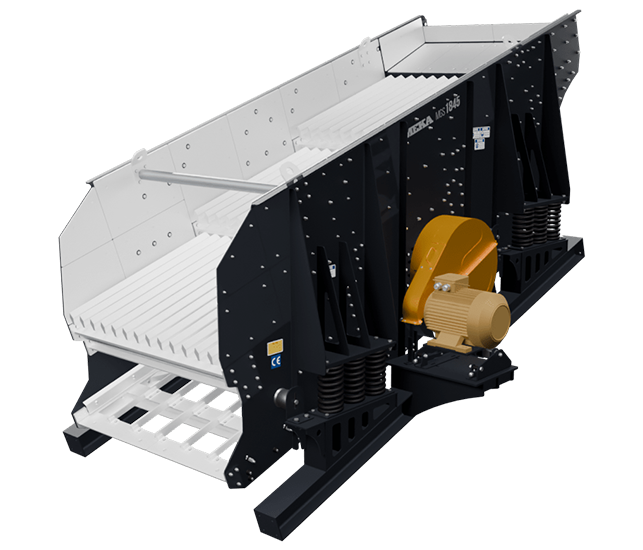

• Çok Yönlülük

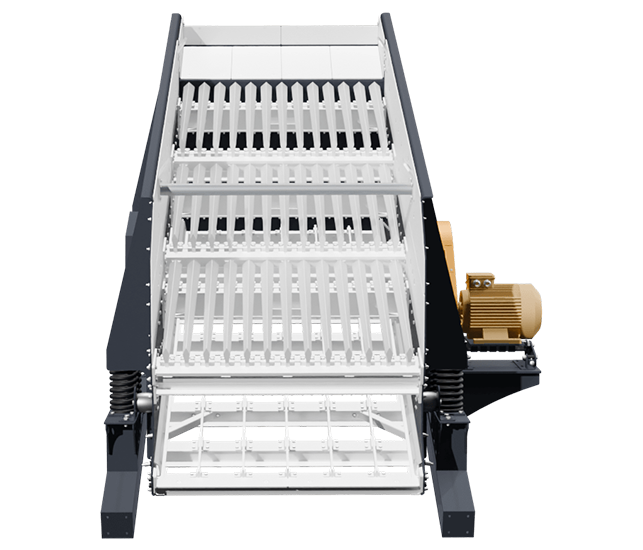

Izgaralı eleğin ikinci katında bulunan elek yüzeyi ince malzemelerin verimli bir şekilde by-pass edilmesini sağlar. Aynı zamanda kaba malzemelerin ise, üst kattaki ızgaralar üzerinden kırıcıya düzenli beslenmesi sağlanarak tesis verimliliği arttırılır.

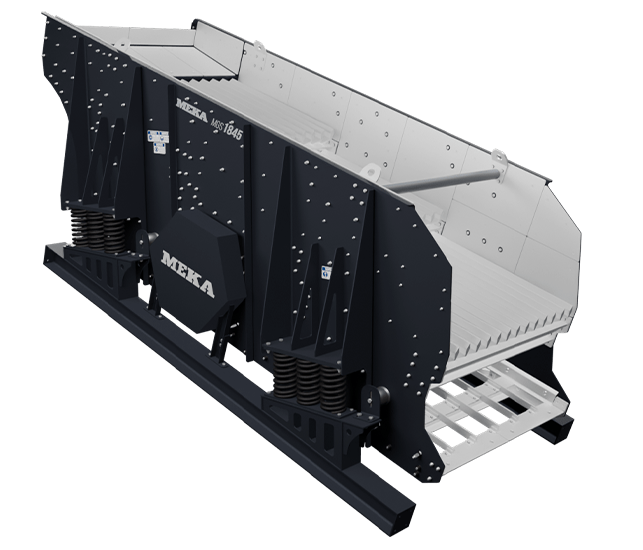

• Maksimum Verimlilik

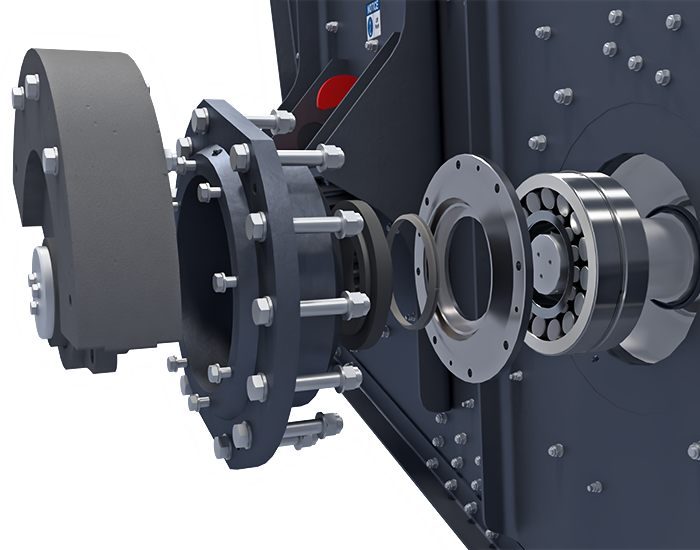

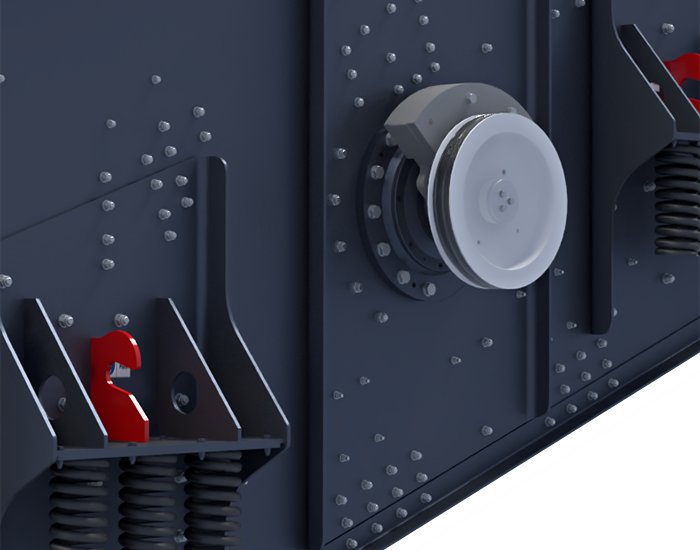

Tahrik ünitesindeki karşı ağırlıkların konumları değiştirilerek strok ayarı yapılabilmektedir.

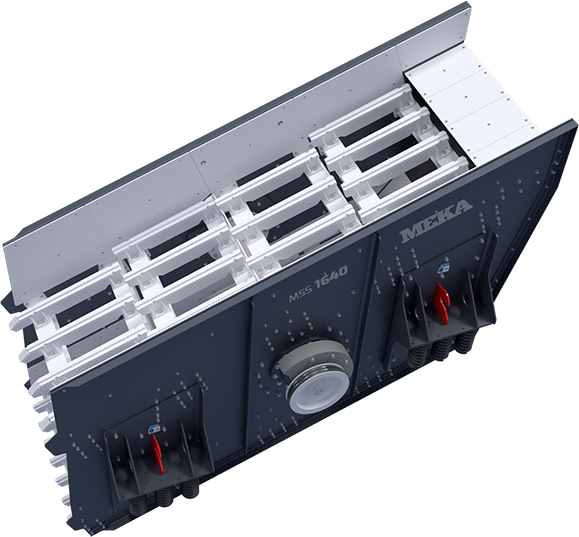

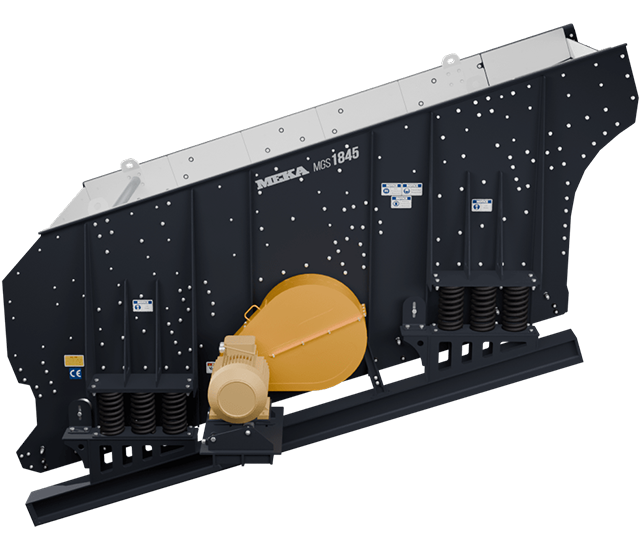

• Gövde çatlaklarını önleyen yekpare, kaynaksız yüksek kalite gövde sacı
Izgaralı (Grizzly) eleklerde kullanılan yekpare yüksek kalite gövde yan sacları sayesinde, gerilim yoğunlaşması olasılığı ortadan kaldırılarak gövde çatlamalarının önüne geçilir.
Izgaralı (Grizzly) Eleklerin Teknik Özellikler
MGS 1440 |
MGS 1640 |
MGS 1845 |
|
| Genişlik x Uzunluk (mm) | 1400x4000 | 1600x4000 | 1800x4500 |
| Güverte Sayısı | 2 | 2 | 2 |
| Güç (kW) | 22 | 30 | 37 |
| Grizzly Uzunluğu (mm) | 1000 | 1000 | 1500 |
| *Ağırlık (kg) | 8700 | 9400 | 12124 |
Gösterilen ağırlıklara tahrik motoru paketi, destek ayakları, bakım platformu, giriş ve çıkış olukları dahil değildir.

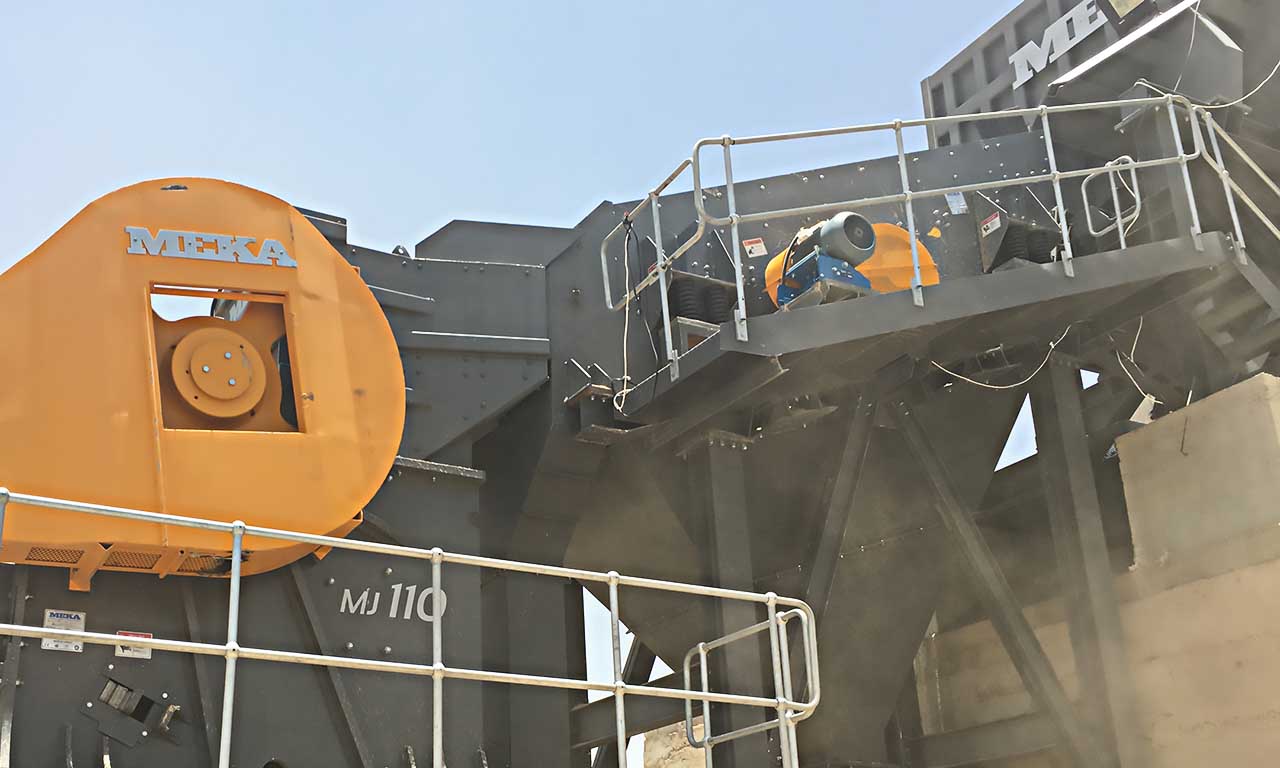

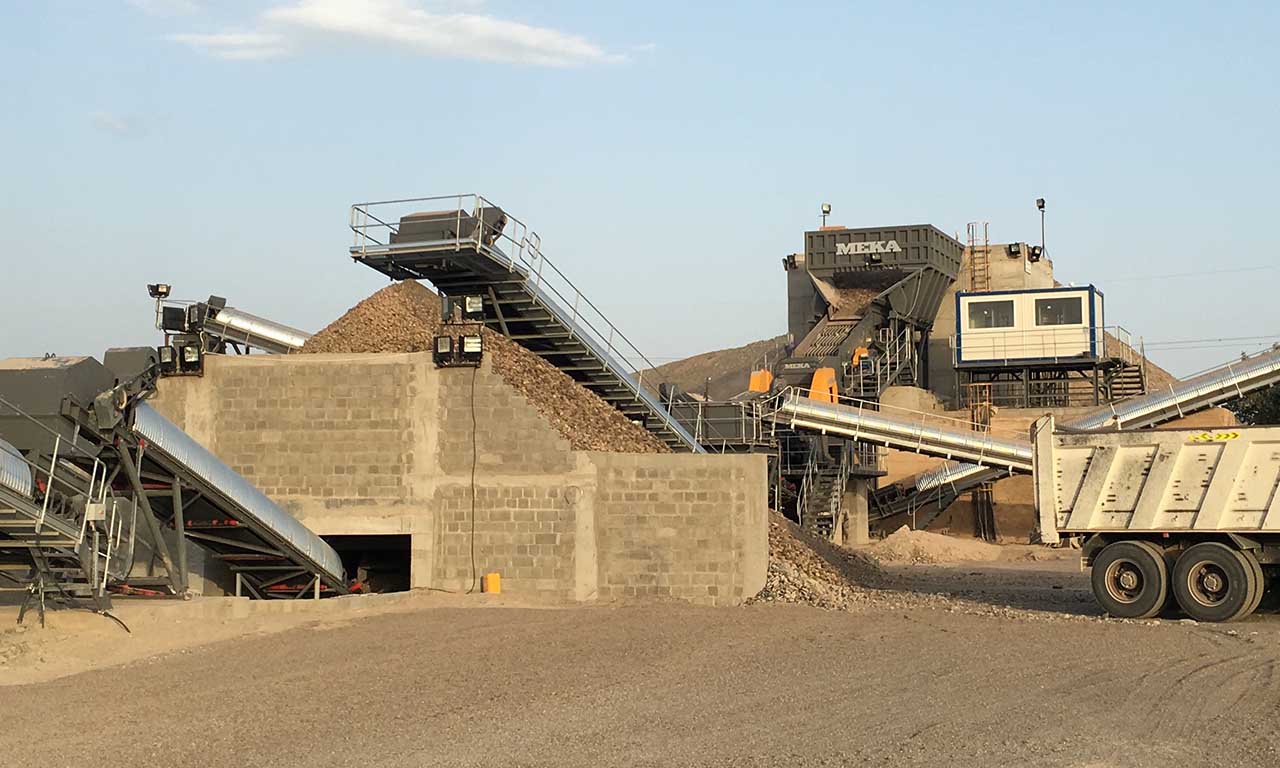

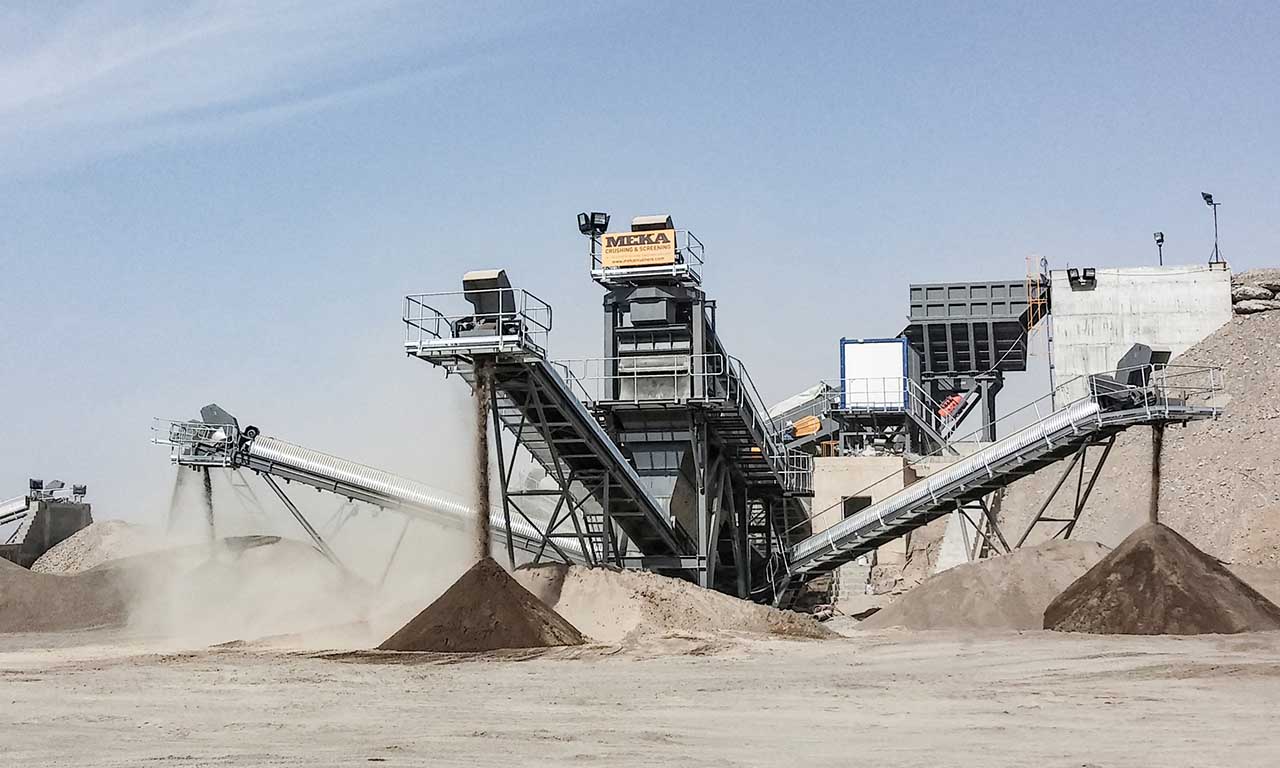

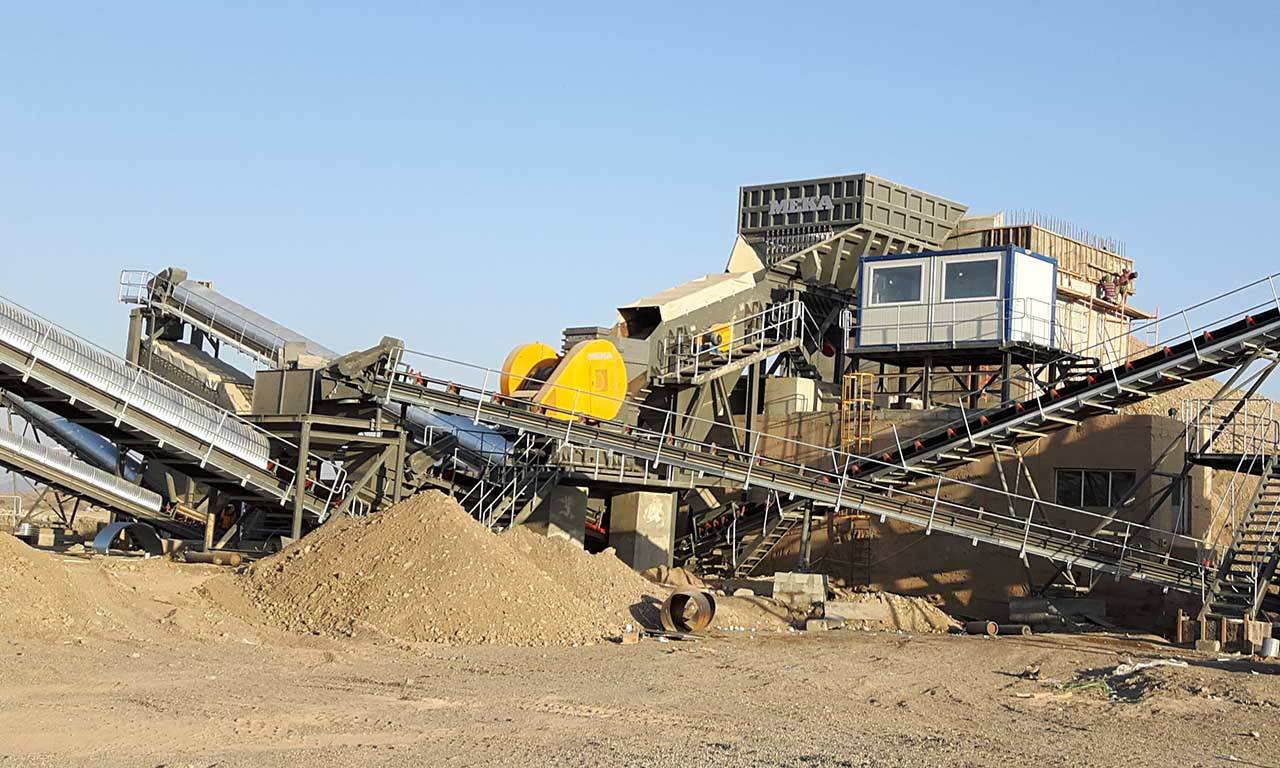

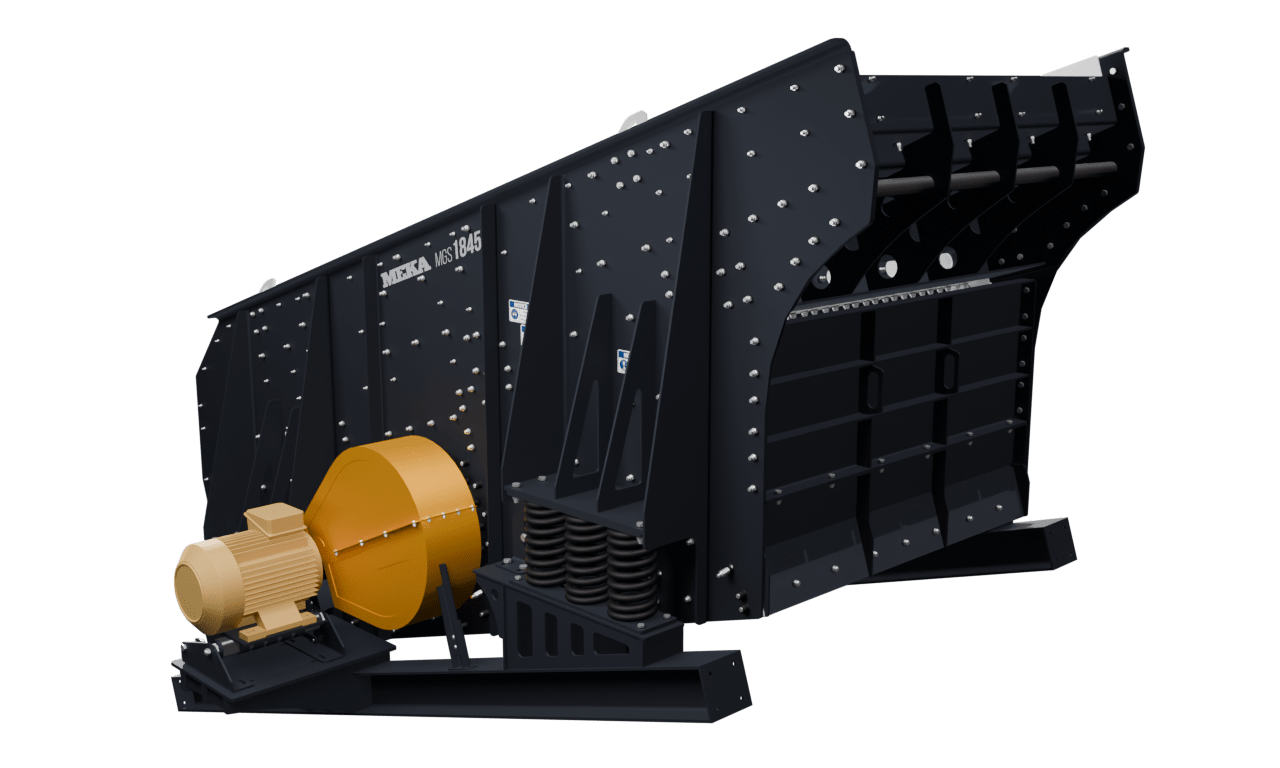

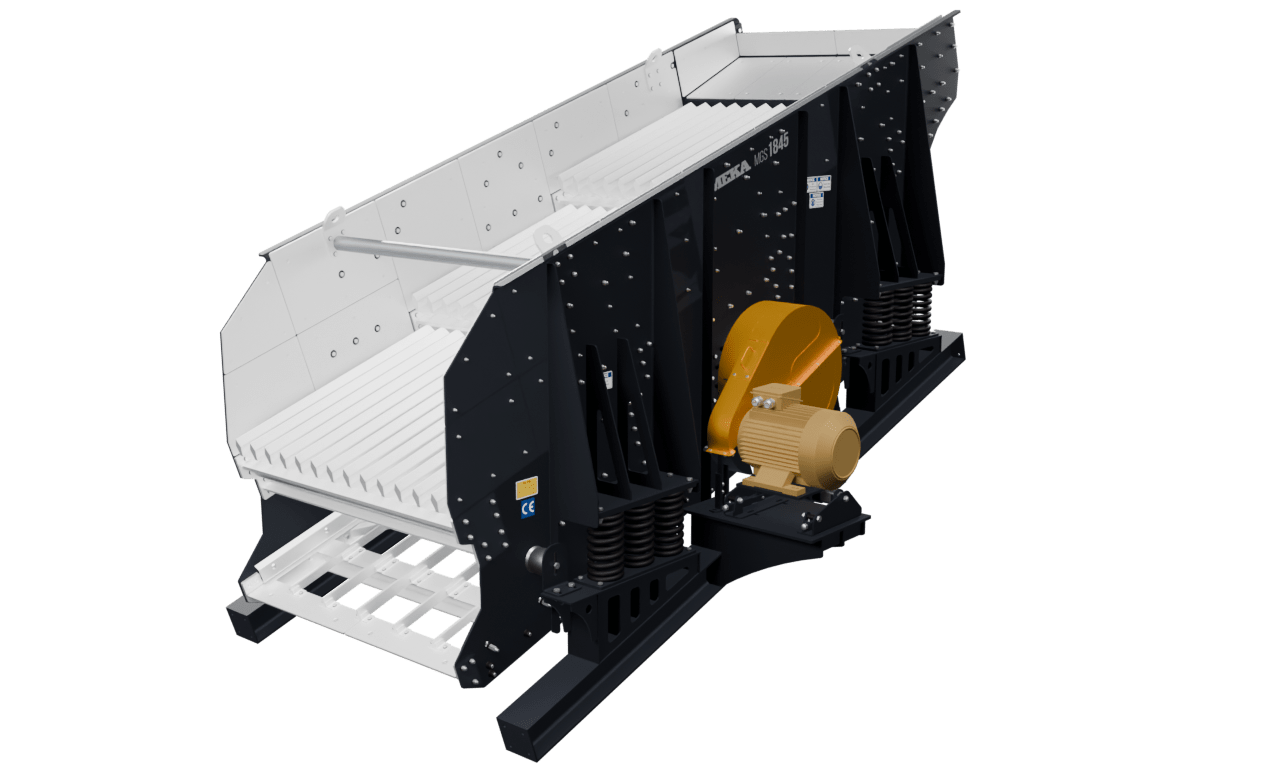

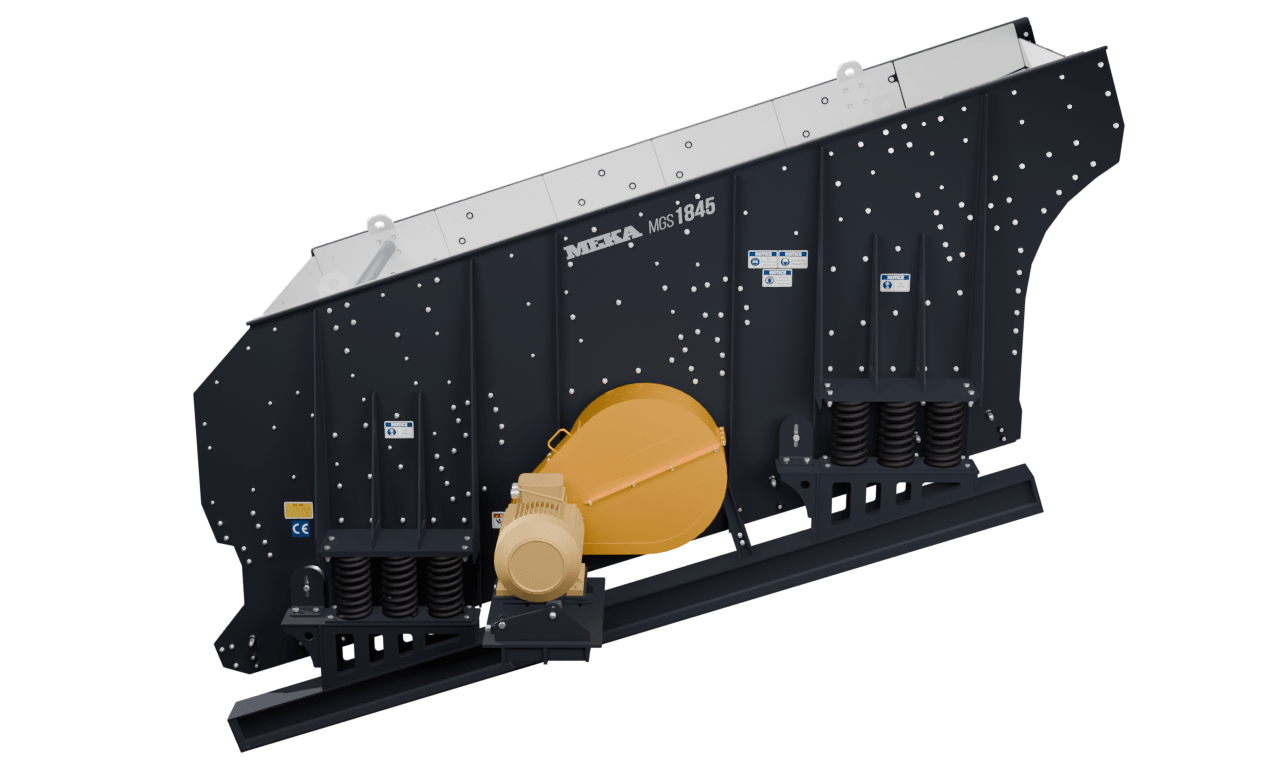

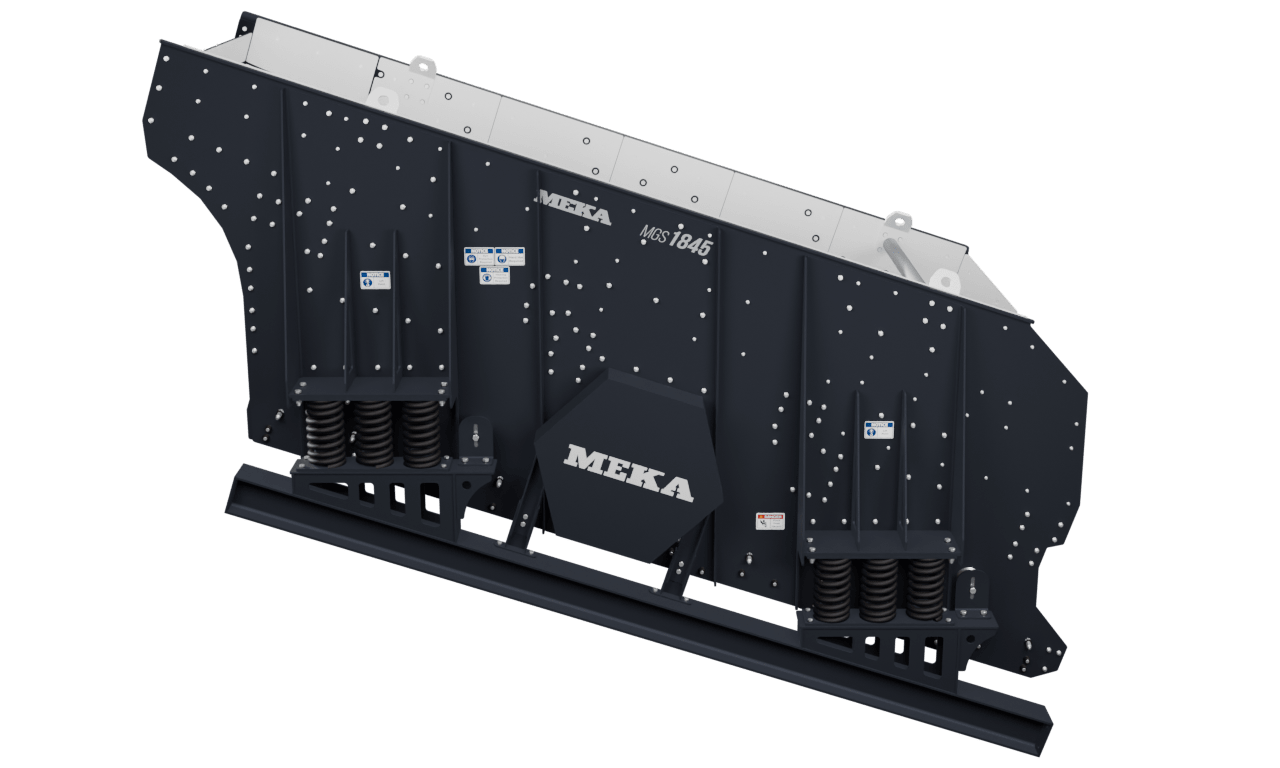

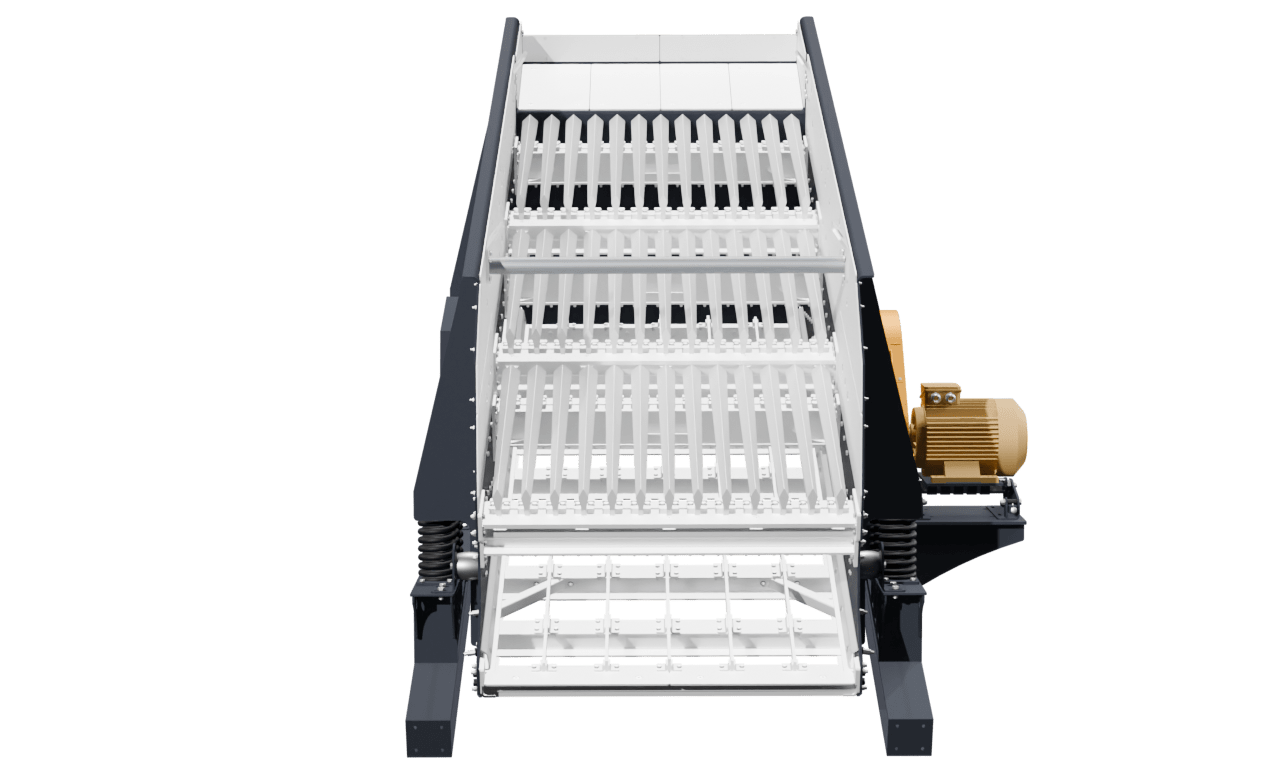

Izgaralı (Grizzly) Elekleri Galeri
Izgaralı (Grizzly) Elekleri Nedir?
Izgaralı (Grizzly) elekler, üsk katında döküm ızgaralar ve alt katında ise eleme yüzeyi bulunan eleklerdir. Kaba ve ince malzeme eleme işlemlerini tek bir gövde üzerinde sağlayabilmektedir. Genel olarak sekonder kırma işlemi öncesinde kullanılmakla birlikte geri dönüşüm, madencilik, cevher hazırlama proseslerinde de kullanılabilmektedirler.
Izgaralı (Grizzly) Elekler Nasıl Çalışır?
Izgaralı (Grizzly) Elekleri Kullanmanın Avantajları
Izgaralı (Grizzly) Eleklerin Kullanım Alanları
Doğru Izgaralı (Grizzly) Elek Seçiminde Temel Kriterler
Izgaralı (Grizzly) elekler kaba ve ince malzeme eleme işlemlerini tek bir gövde üzerinde sağlayabilmektedir. Genel olarak, eleğin üst katı malzemeyi bir sonraki kırıcıya besler. Alt kattan geçen malzeme atık olarak veya başka amaçlarla stok sahasına gönderilir. Alt kattaki elek üstü malzeme kırıcıya by-pass edilerek proses veriminin arttırılması sağlanır. Bu sayede daha fazla tesis kapasitesi, sonraki kırıcıda daha az aşınma ve enerji tüketimi elde edilir.
Agrega, madencilik, kömür ve diğer birçok uygulamada, maksimum besleme boyutu 400 mm'ye kadar olan malzemeleri elemek için kullanılır.
Doğru ızgaralı elek seçiminde, kapasite, maksimum besleme boyutu, besleme malzeme dağılımı, ızgara ve elek yüzeyi göz açıklığı, bir sonraki kırıcı çıkış ağzı açıklığı ve elenecek malzemenin özellikleri gibi kriterler dikkate alınmalıdır.
