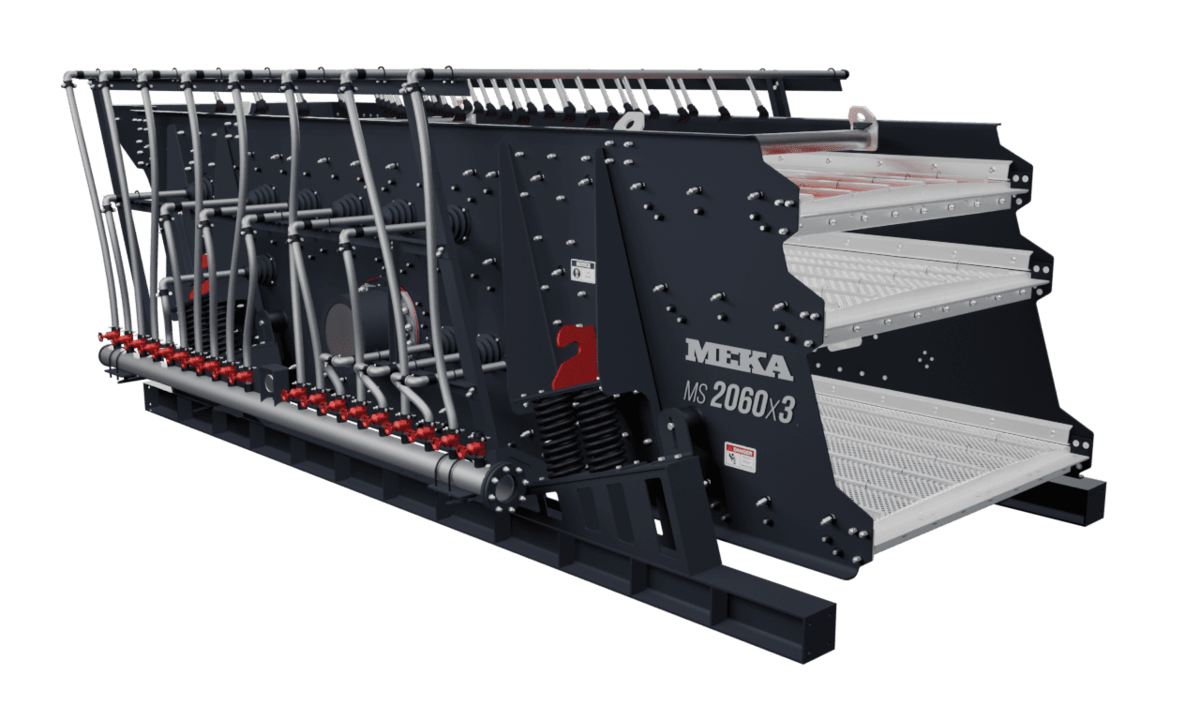

MS Serisi

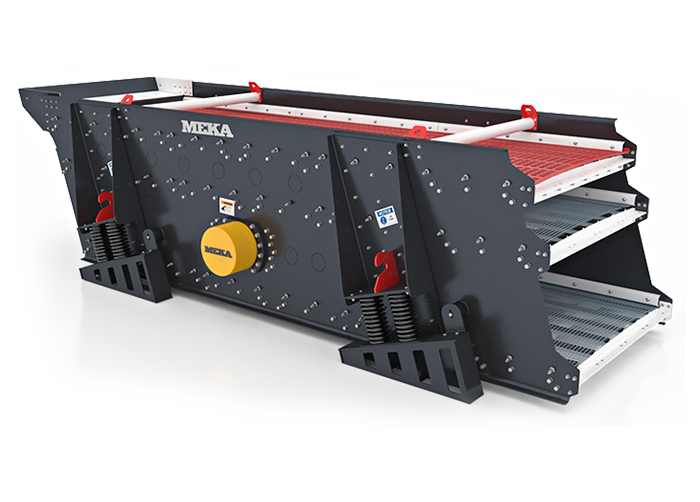

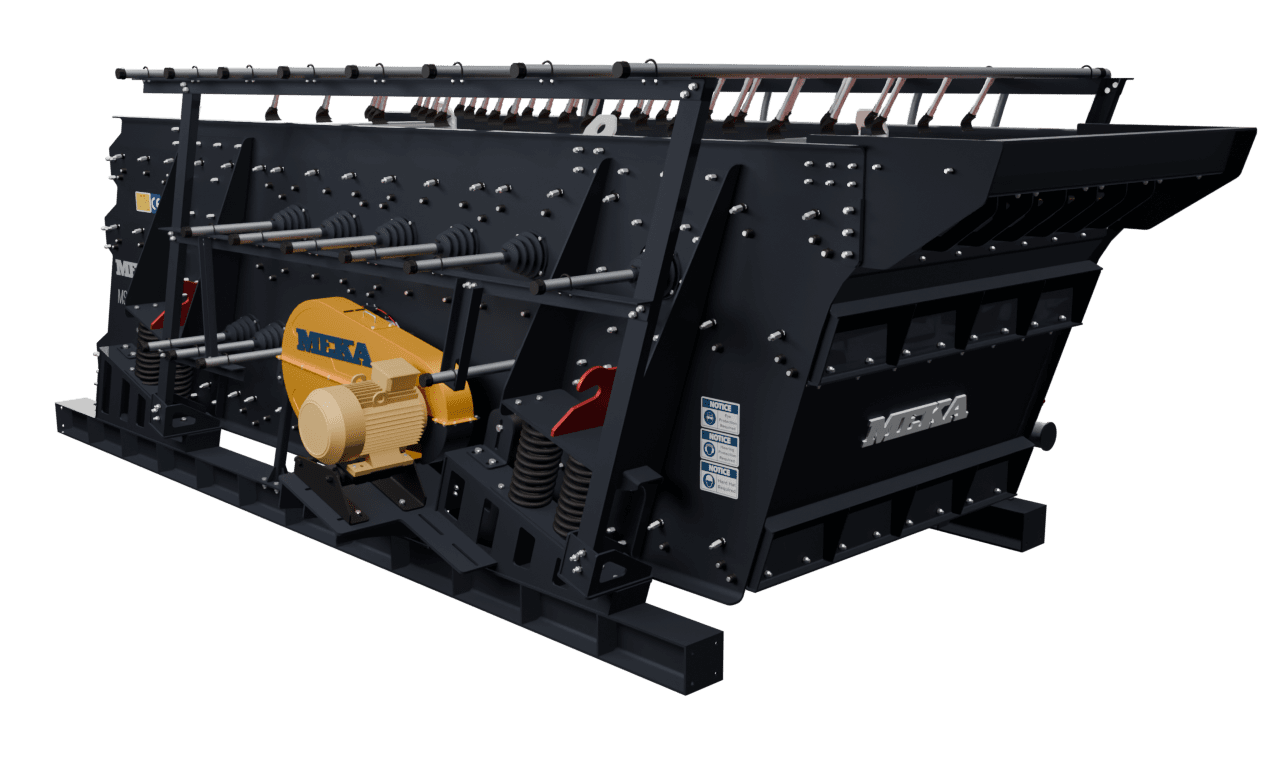

Eğimli Elekler

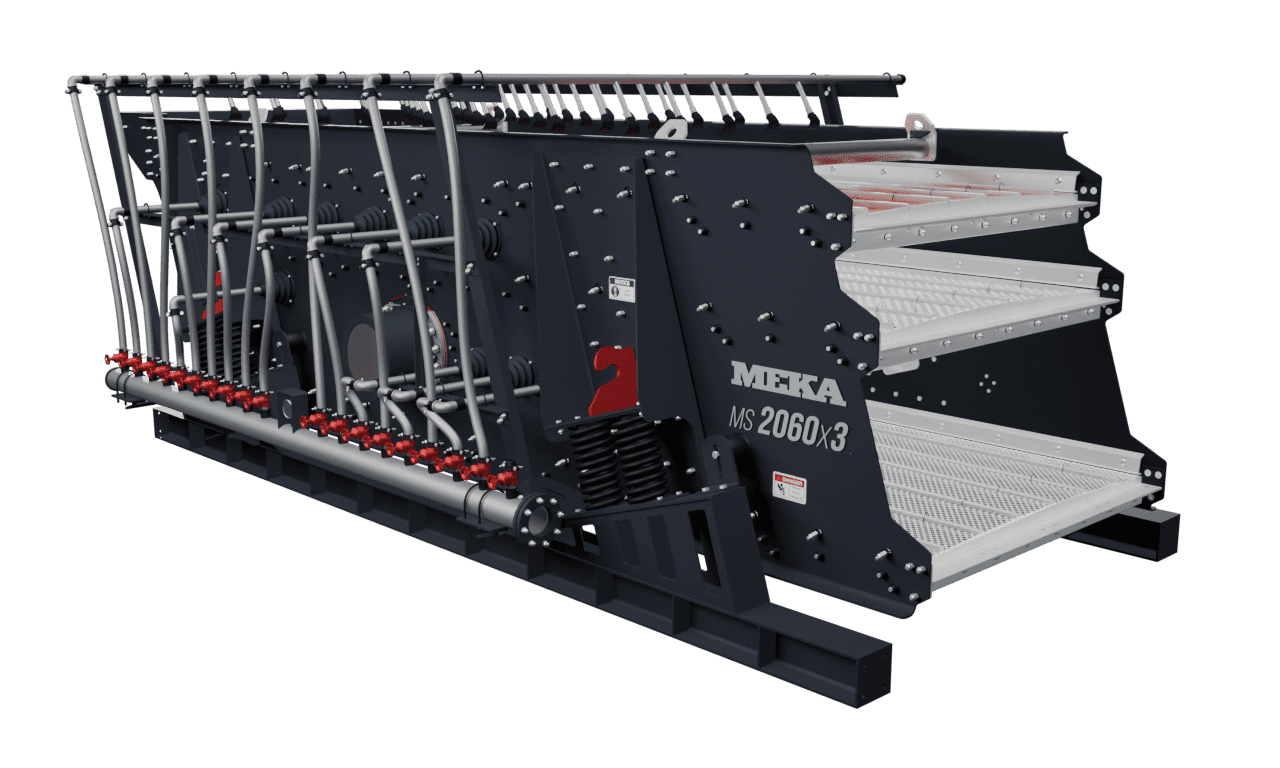

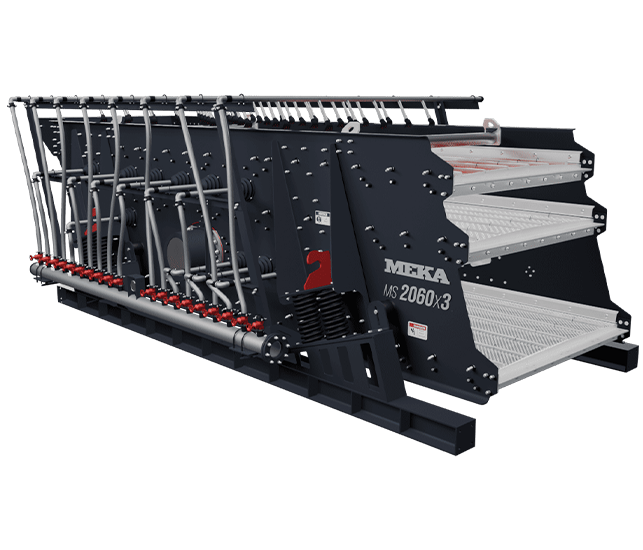

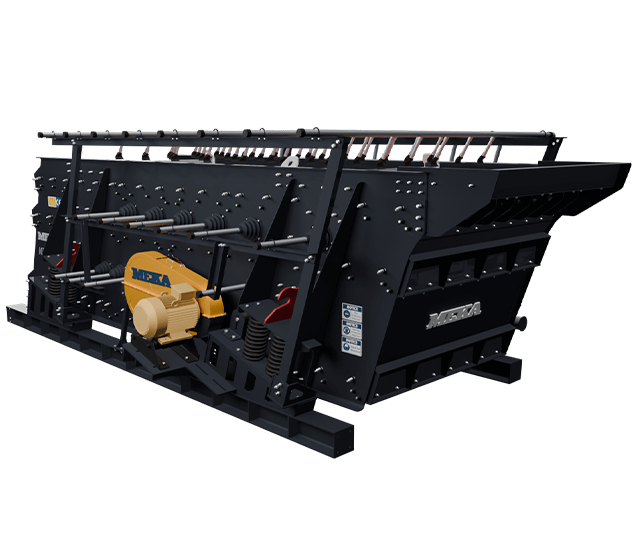

Eğimli Elekler (MS) kalite, güvenlik ve performansın bir kombinasonudur; en zorlu uygulamalarda çalışırken uzun bir hizmet ömrü sağlar. Dairesel strok hareketi üretimi arttırır, geri dönüş yükünü azaltır.

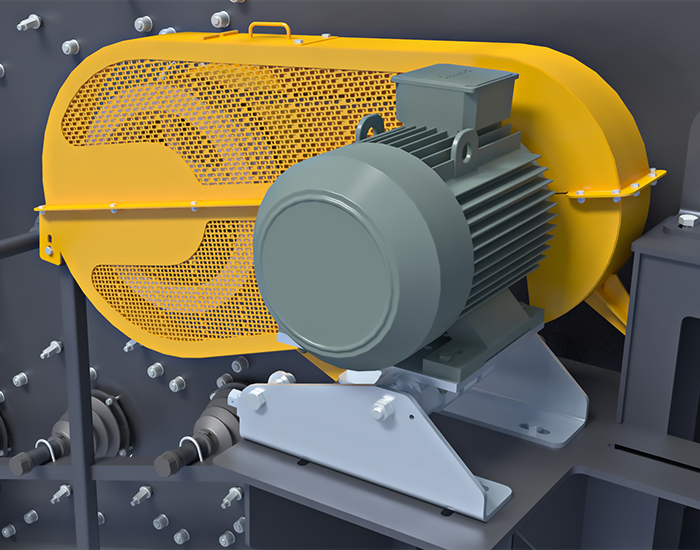

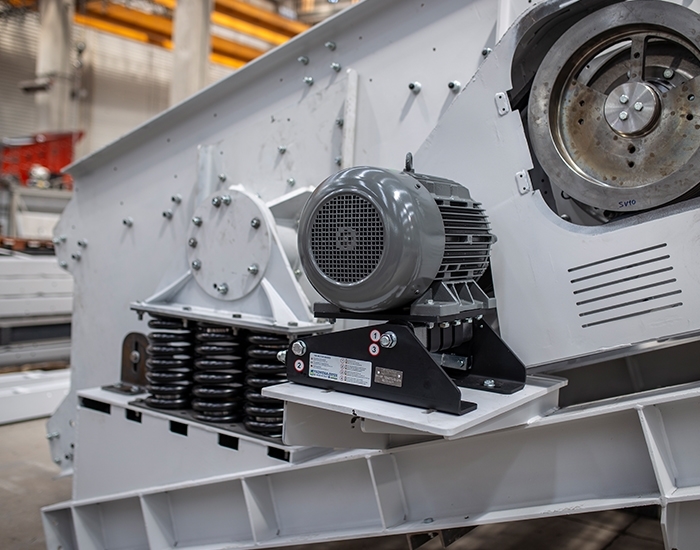

Dairesel hareket, MEKA eğimli eleklerinin eleme verimliliğini artırır. Genlik ve hızını hassas ayarlama özelliği ile değişen eleme koşullarını karşılamada çok yönlülük sağlar. Ekstra güçlü gövde yapısı, huck bolt bağlantı sistemleri, modüler tahrik sistemi ve kauçuk izolatörlü motor sehpası uzun hizmet ömrü sağlar.

Uygulamalar

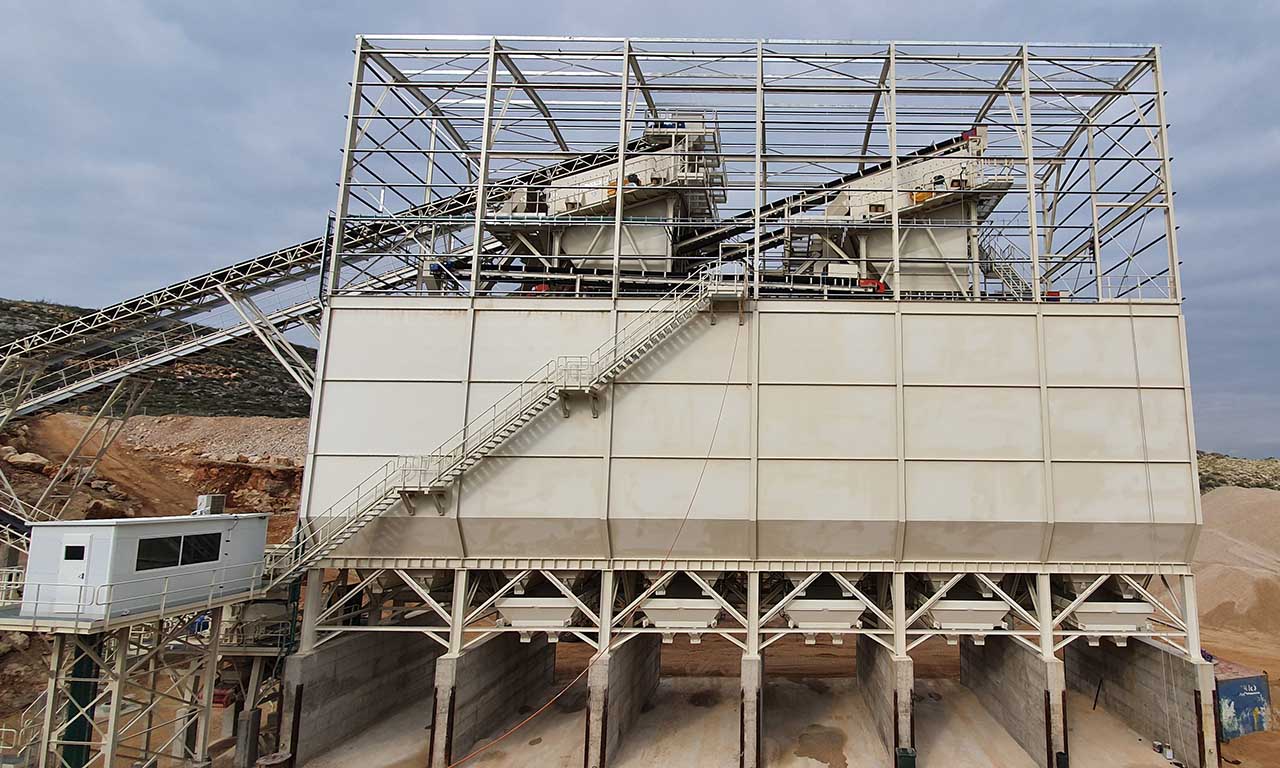

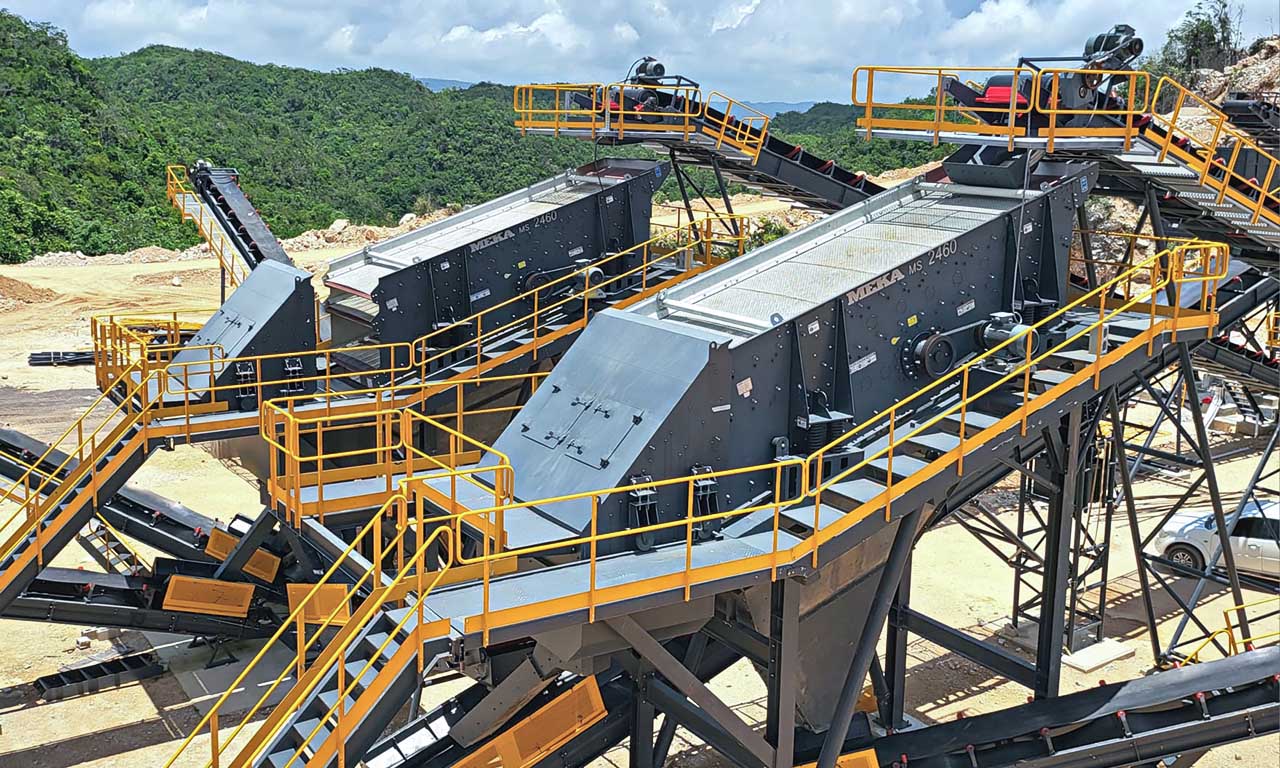

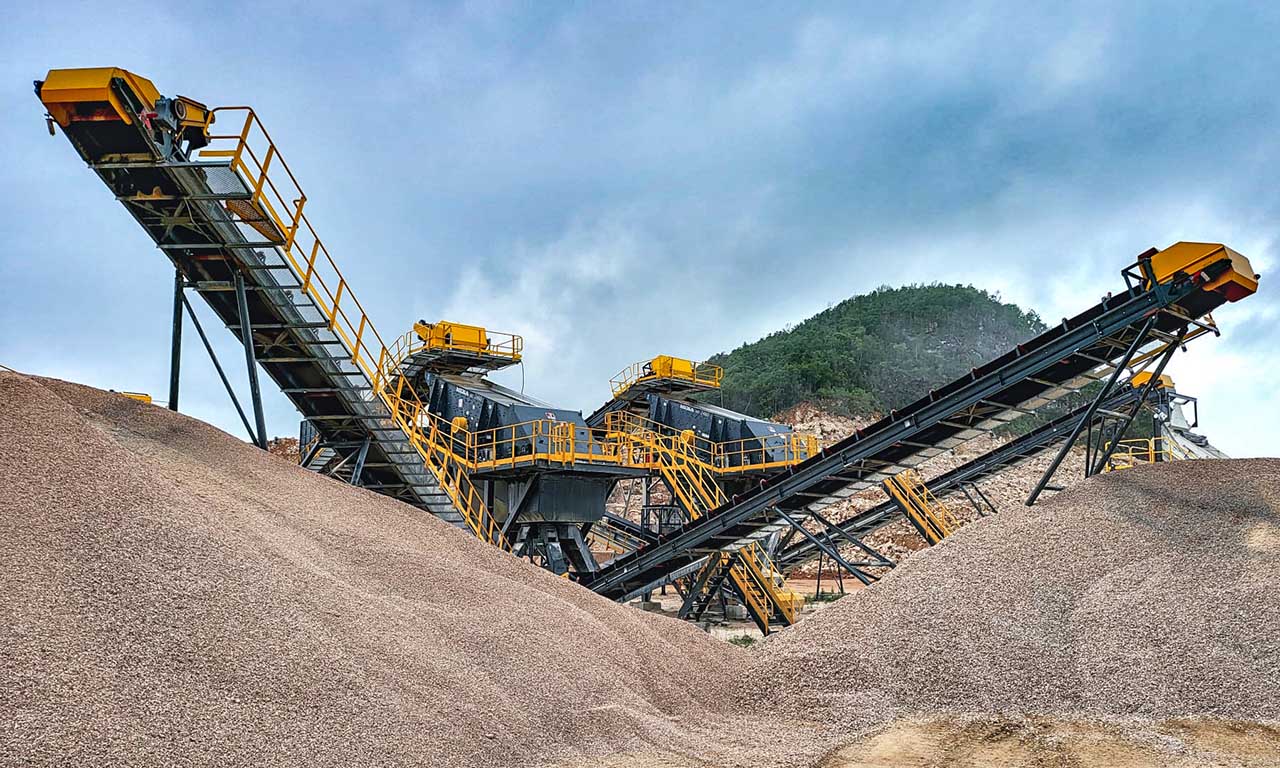

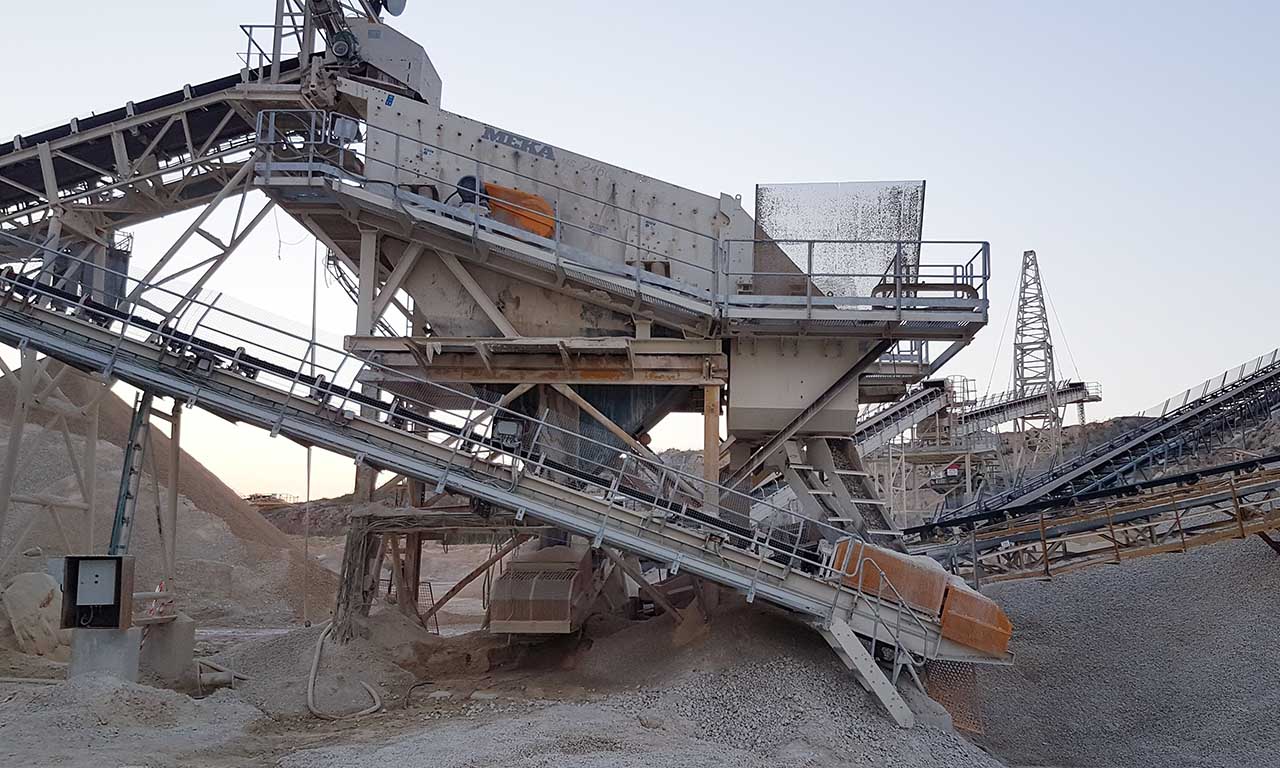

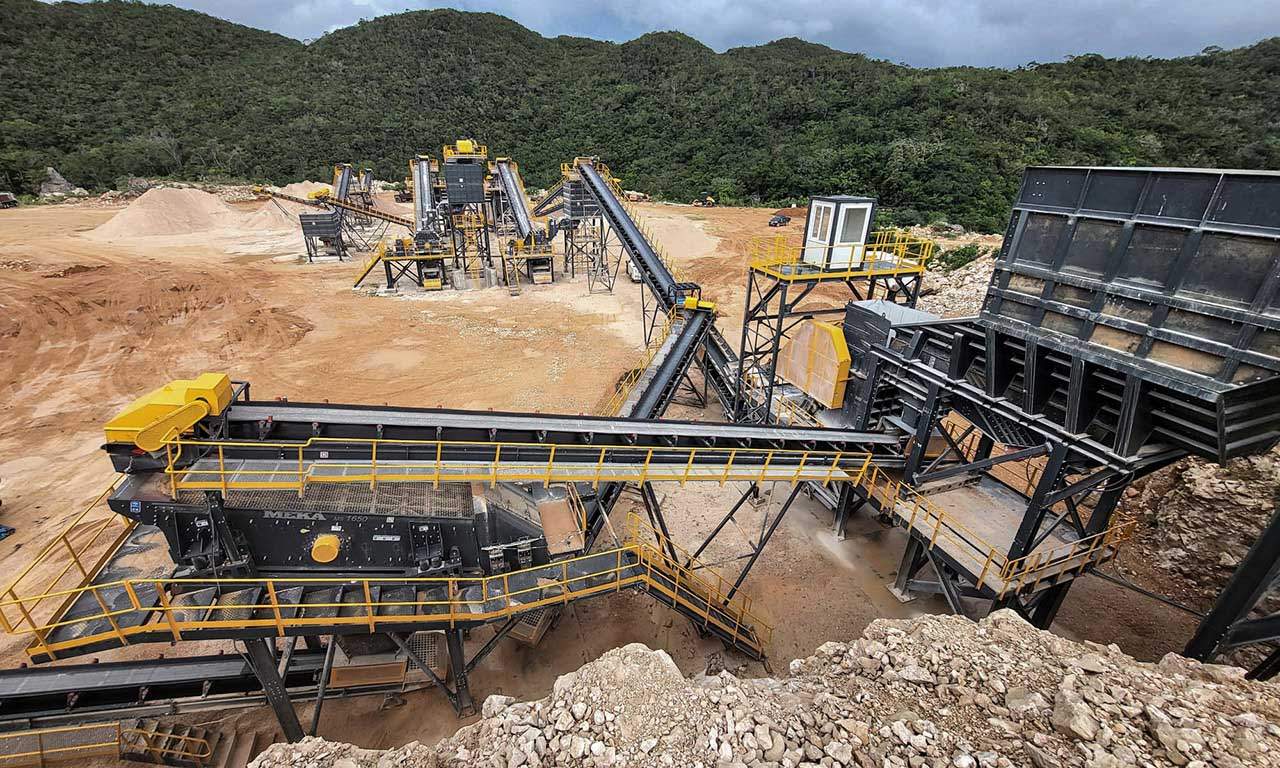

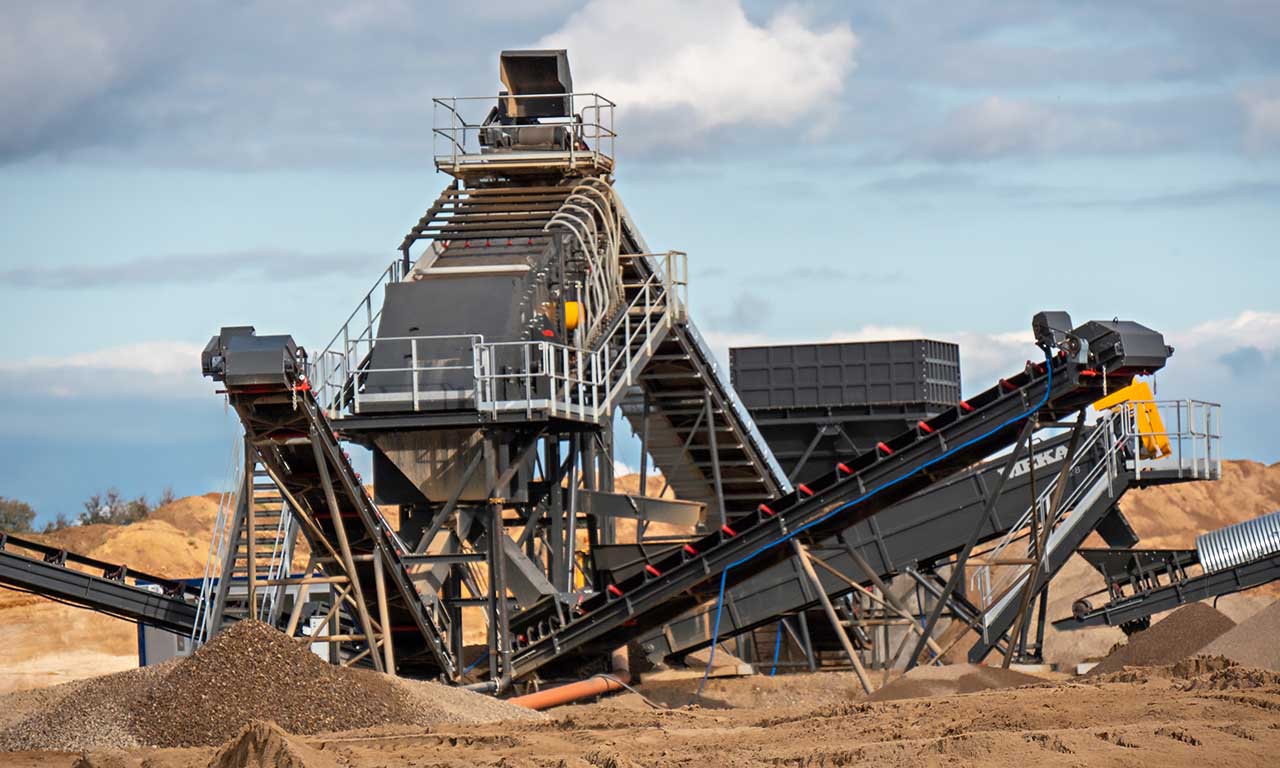

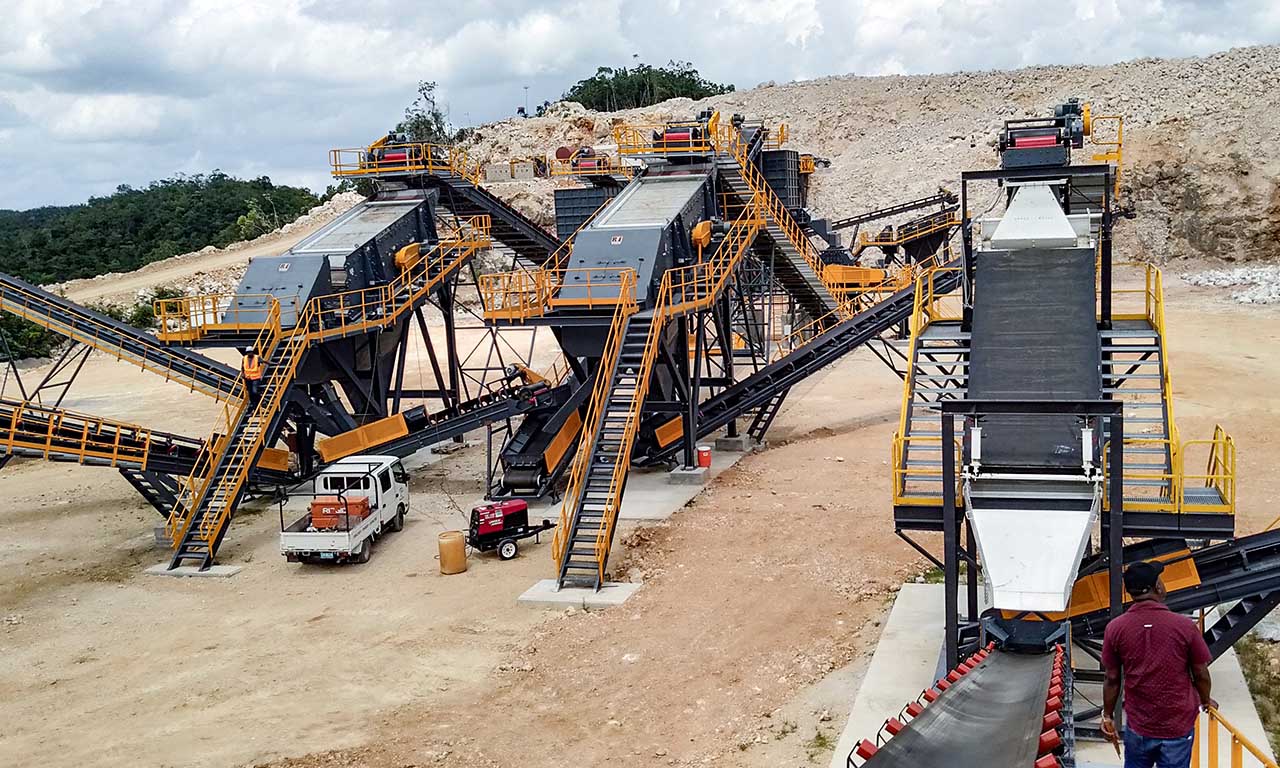

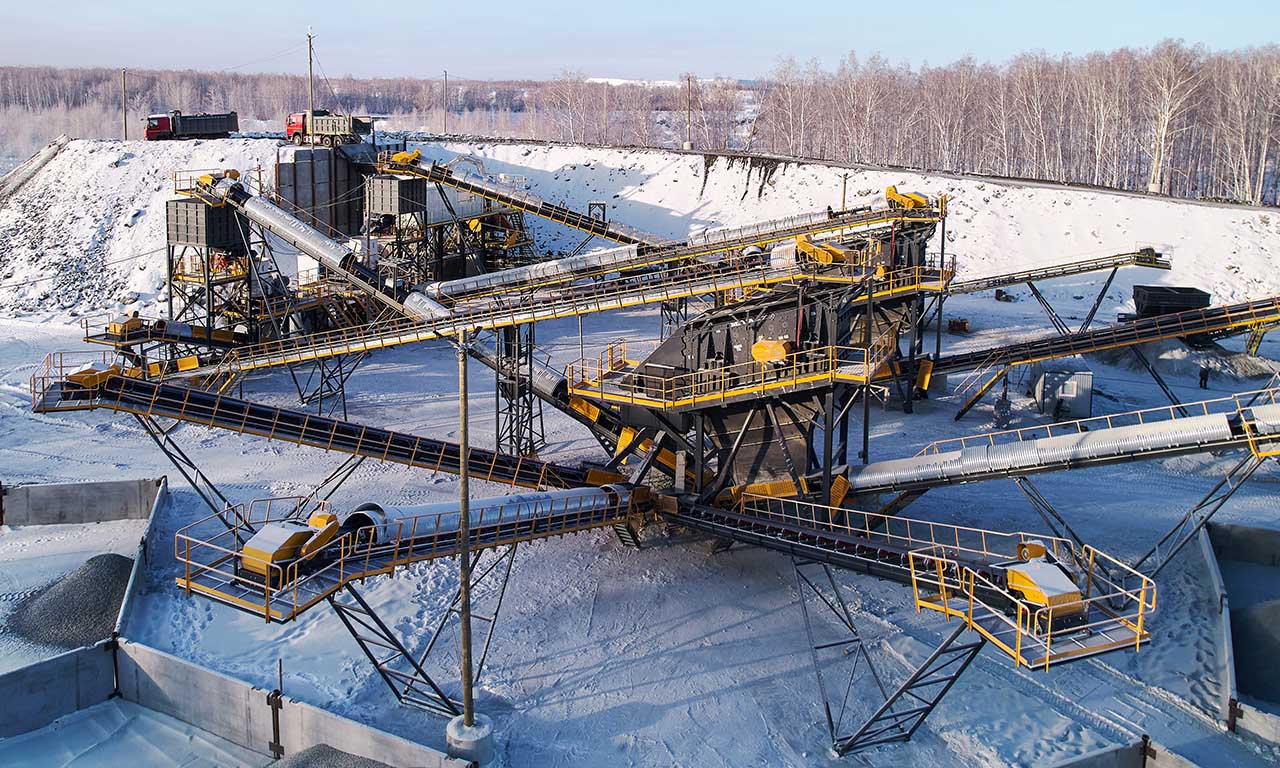

Her kırma ve eleme tesisinin kalbi olan eğimli elek, beslemeden ürün ayrımına kadar prosesin her aşamasında malzemeyi boyutuna göre sınıflandırmak için kullanılır. Farklı boyutlardaki malzemelerin verimli bir şekilde birbirinden ayrılması sayesinde eleme verimindeki artış kırma eleme tesislerinde kapasitenin arttırılmasını sağlar.

Neden MEKA Eğimli Elekler?
    • Sabit dairesel hareket tüm katlarda aynı eleme verimliliğini sağlar

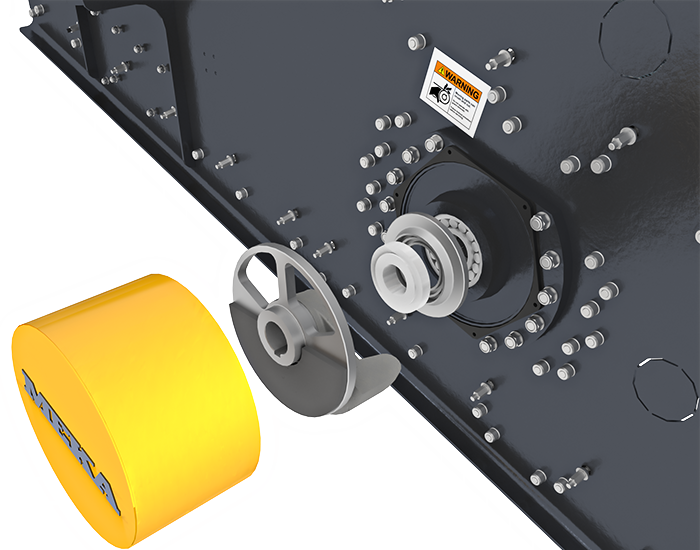

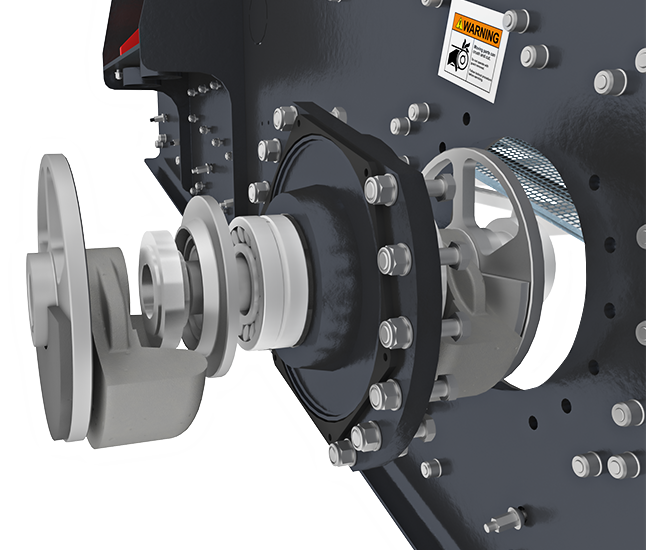

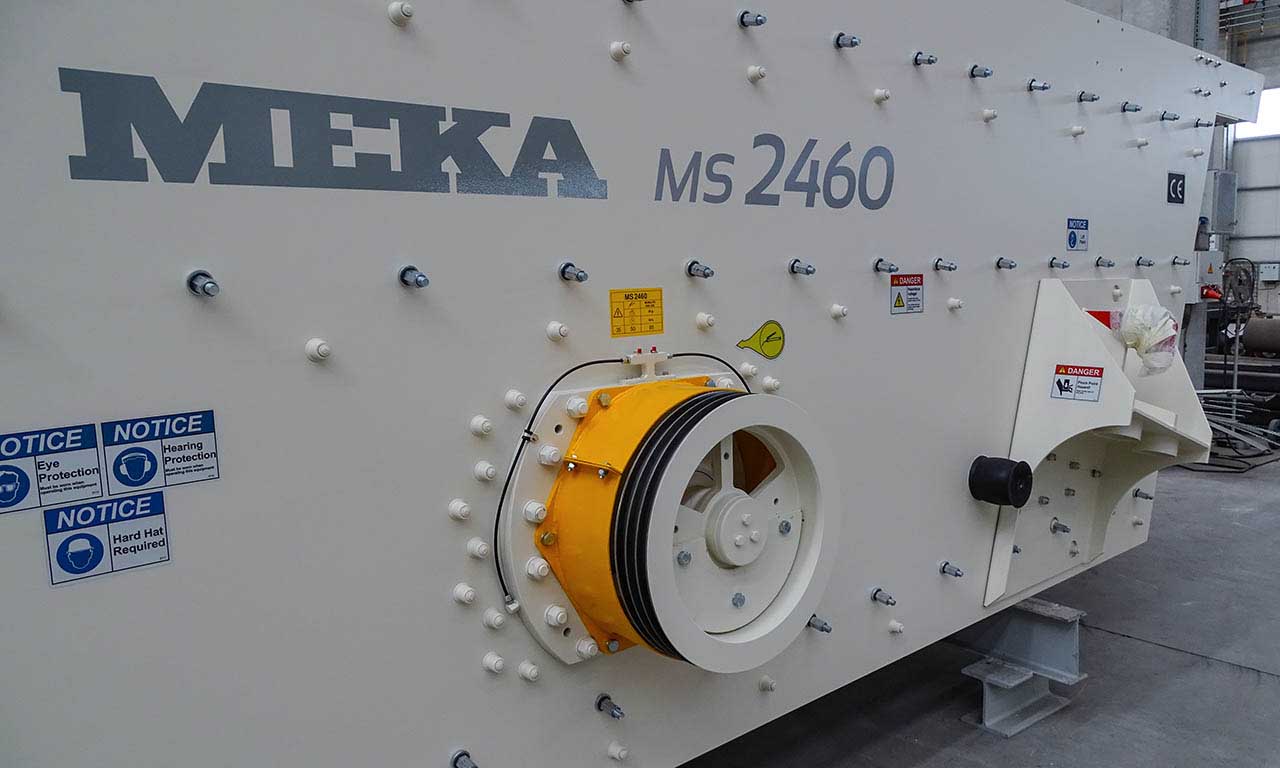

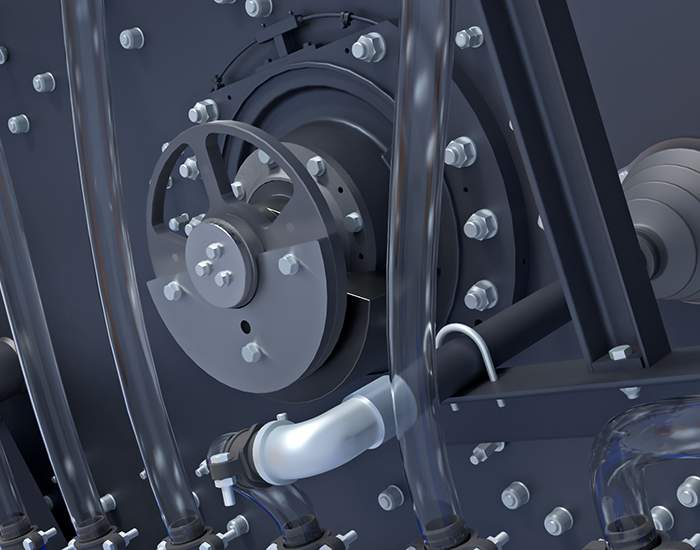

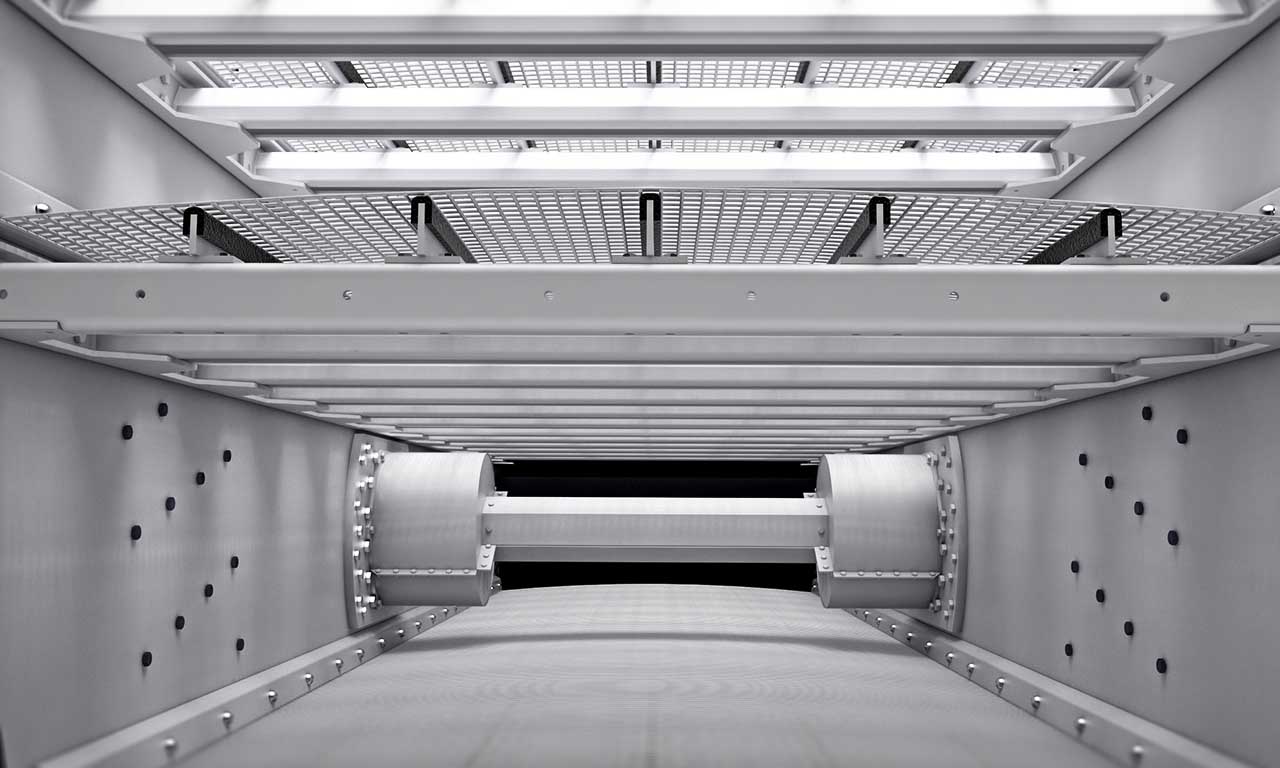

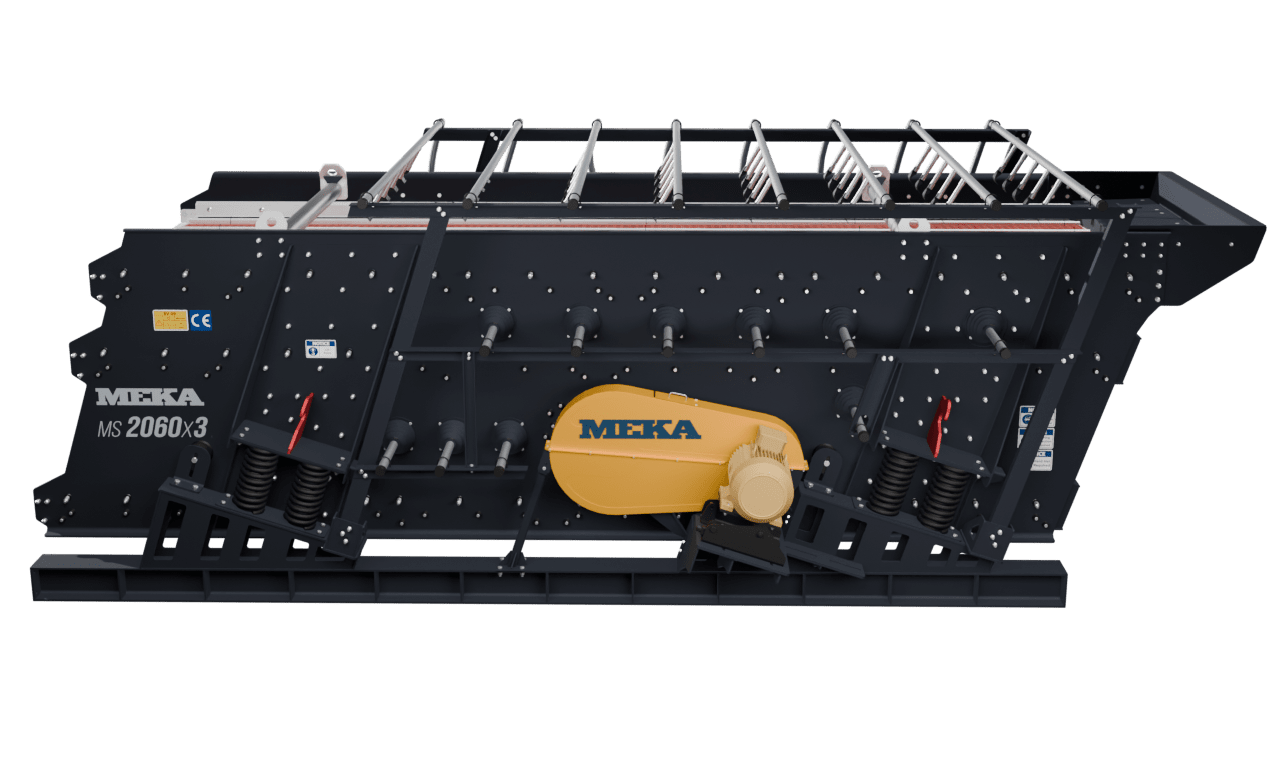

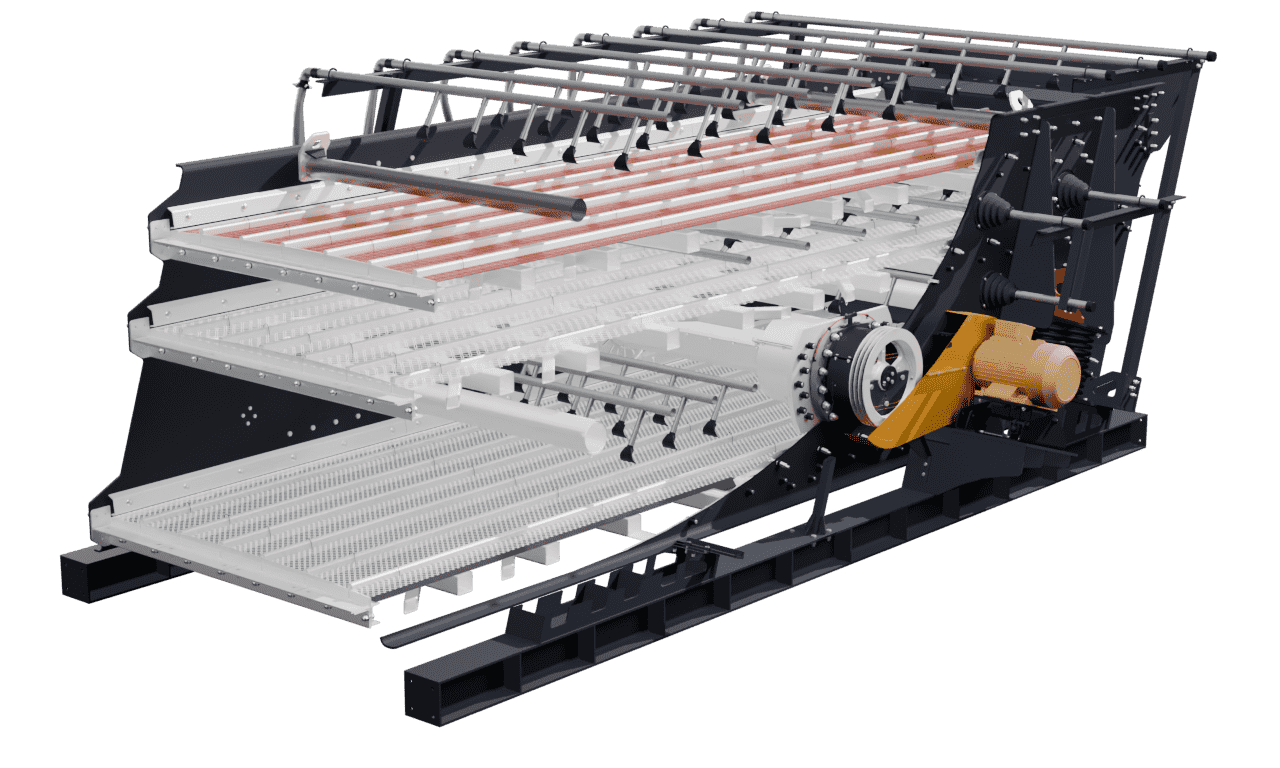

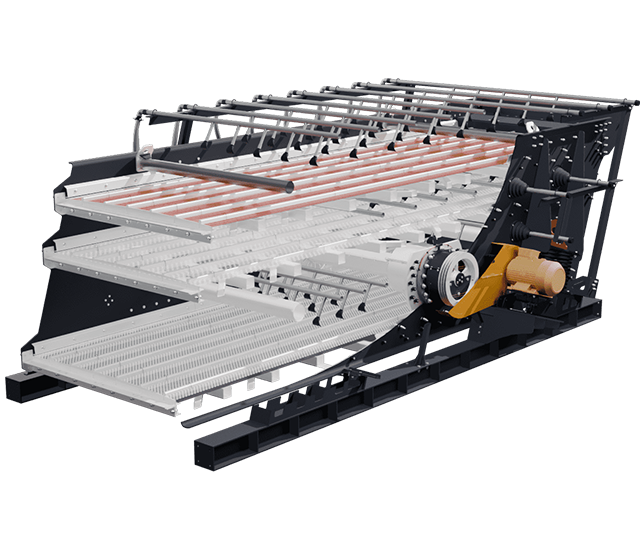

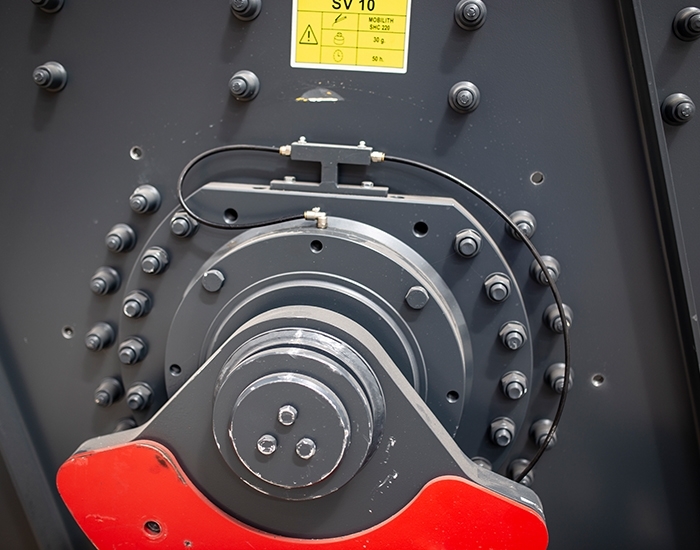

    • Tahrik mekanizması, bir kardan mili aracılığıyla bağlanan iki modüler vibratörden oluşur. Modüler tahrik sistemi eğimli eleğin ağırlık merkezinde konumlandırılması sayesinde elek üzerindeki tüm noktalarda senkronize bir dairesel hareket elde edilir.
    • Yıkama uygulamalarına hızlı uyum sağlayan tasarım

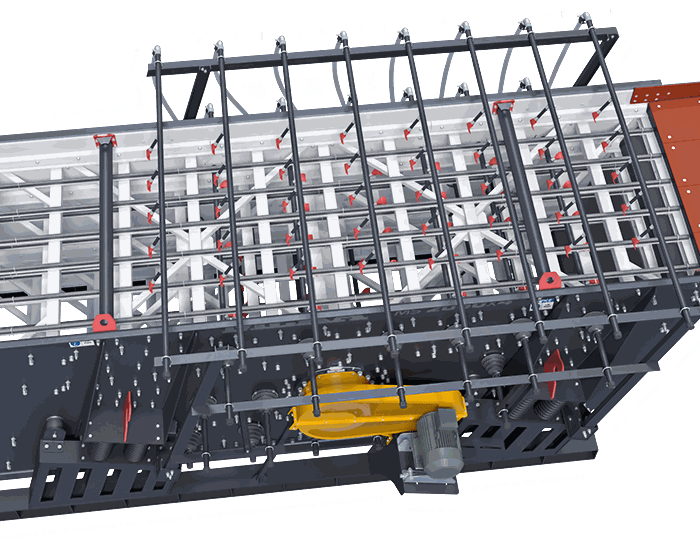

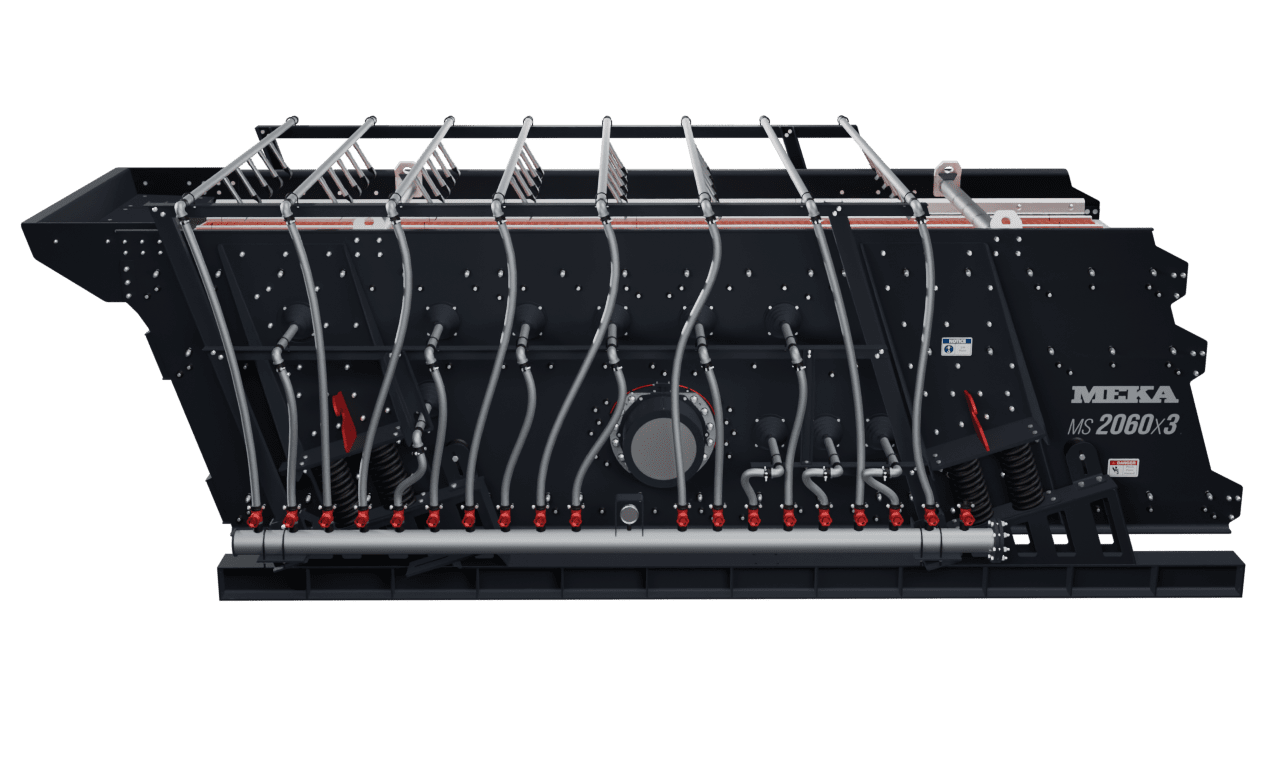

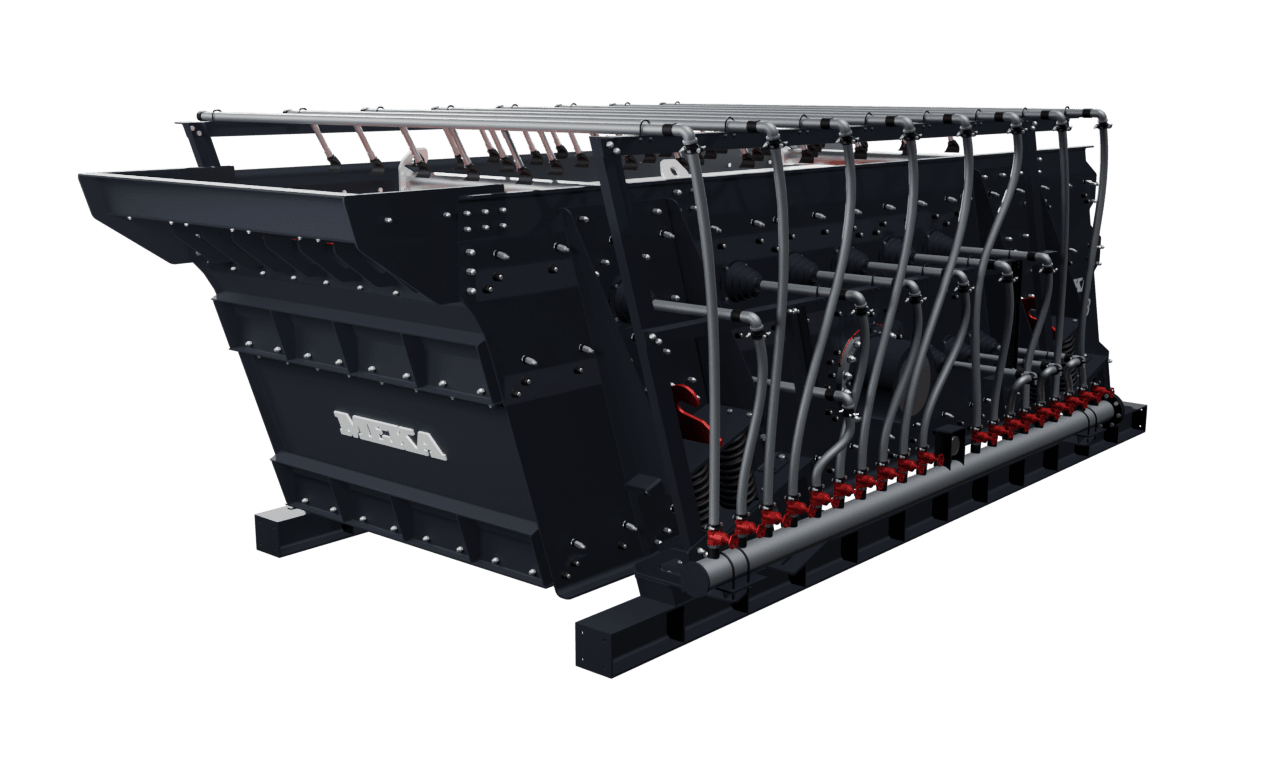

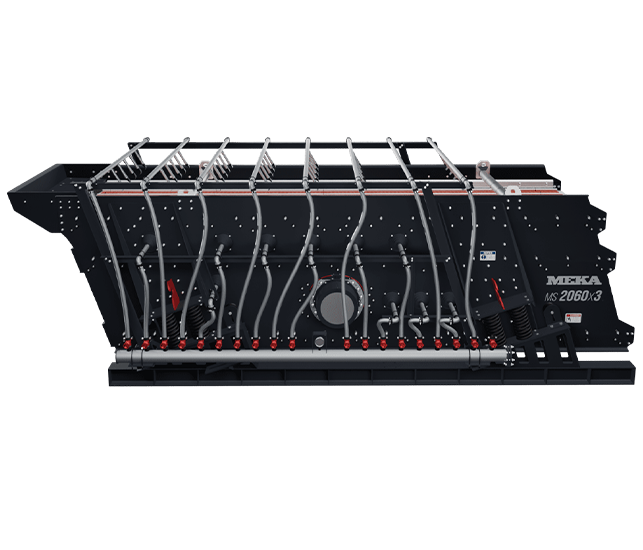

    • Islak eleme uygulamaları için yıkama hattı, elek üzerinde herhangi bir değişiklik yapılmadan kolayca monte edilebilir. Yıkama operasyonu için standart olarak ön hazırlıklar eğimli elek gövdesinde mevcuttur.

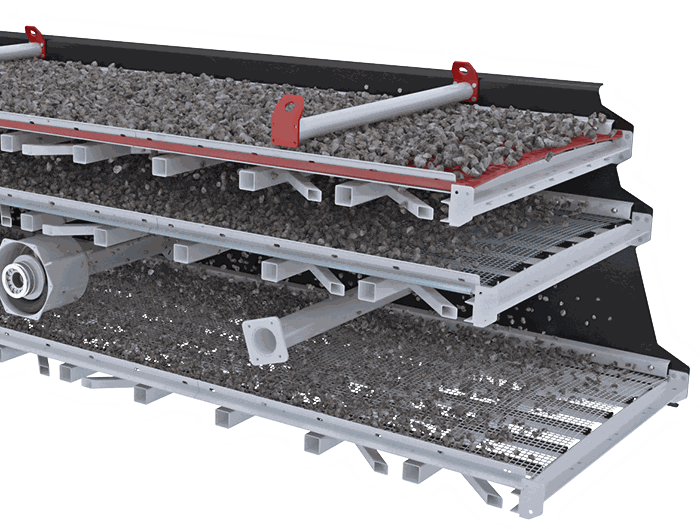

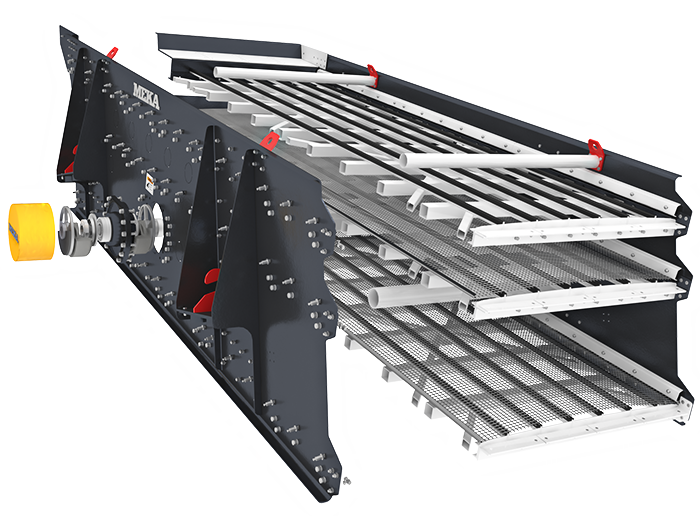

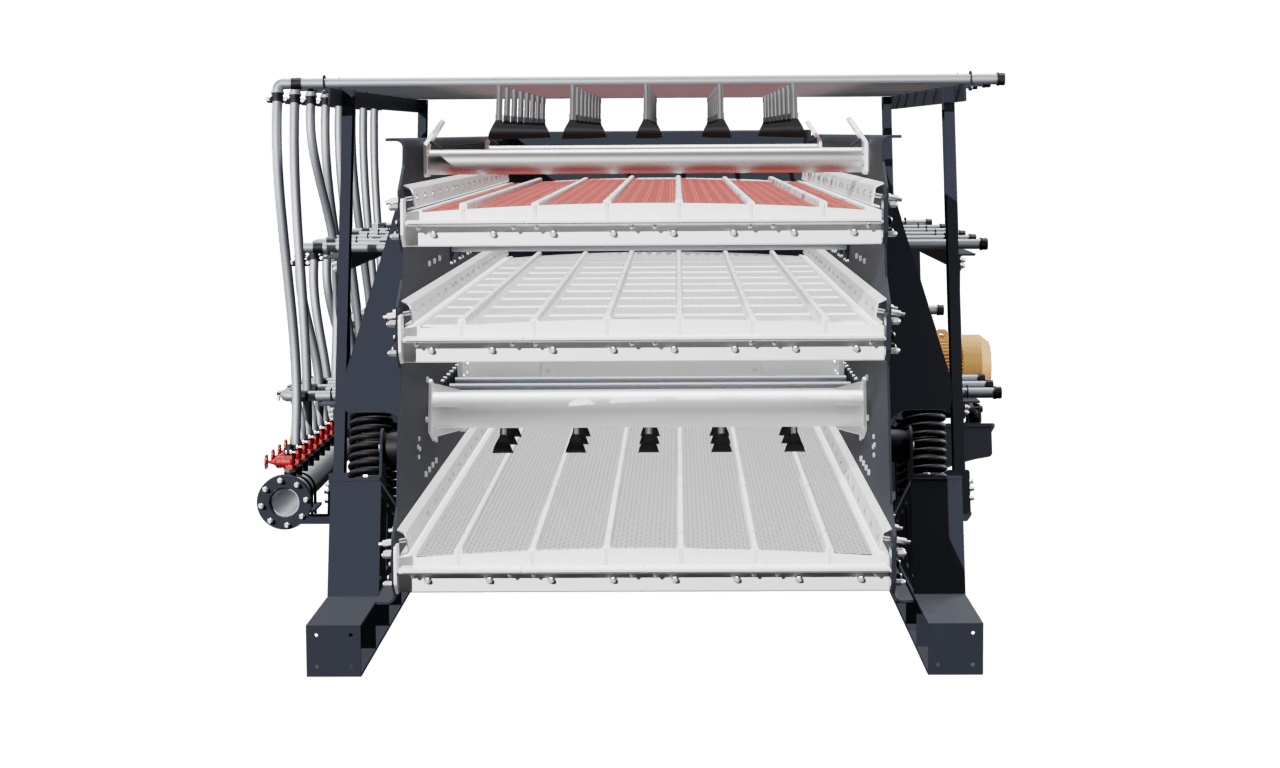

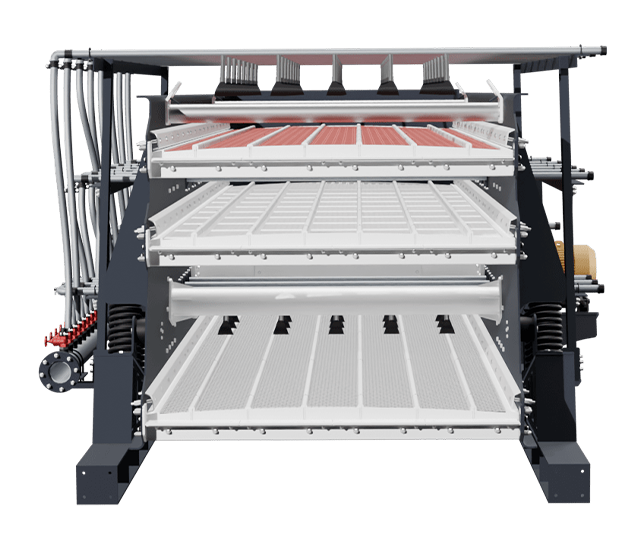

    • Tüm elek yüzeylerinin kullanımına uyum sağlayan kat tasarımı

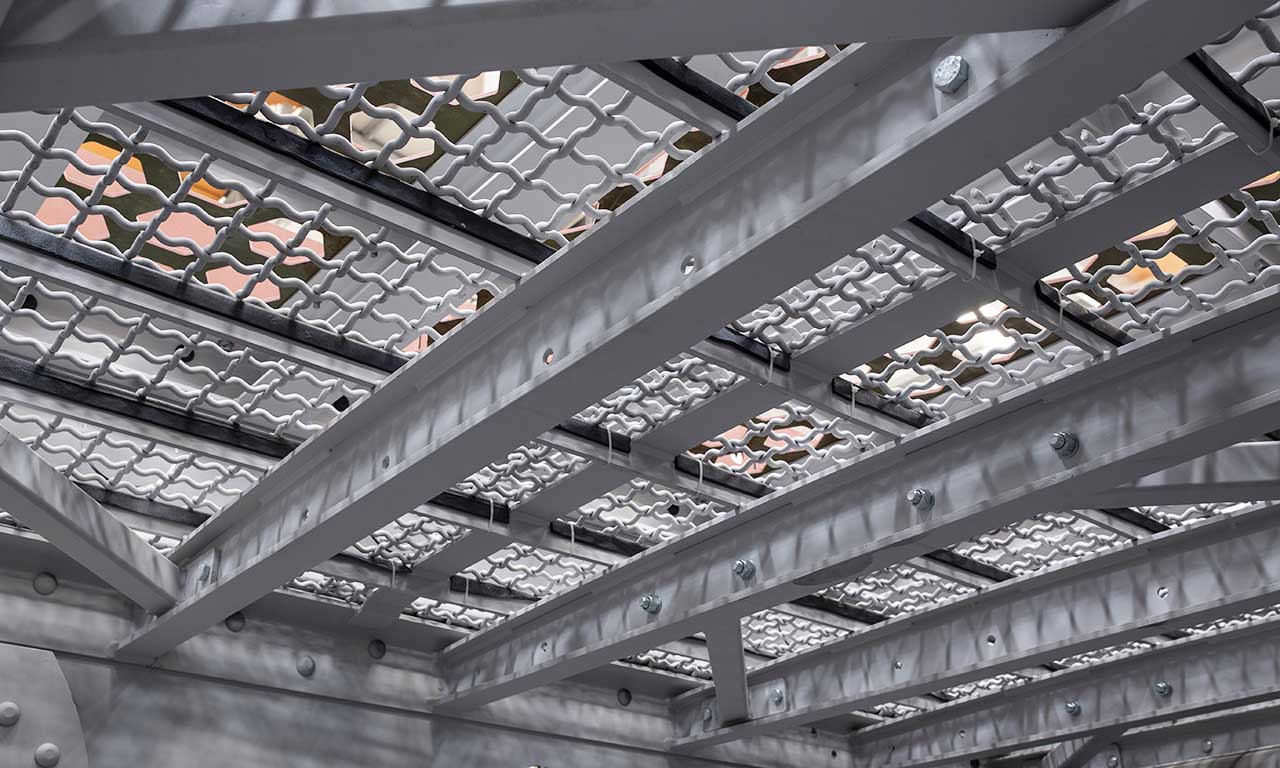

    • Eğimli Eleklerde, çelik tel, tıkanmaz tel, kauçuk, modüler poliüretan, gergili poliüretan, delikli sac gibi elek yüzeyleri kullanılabilir.

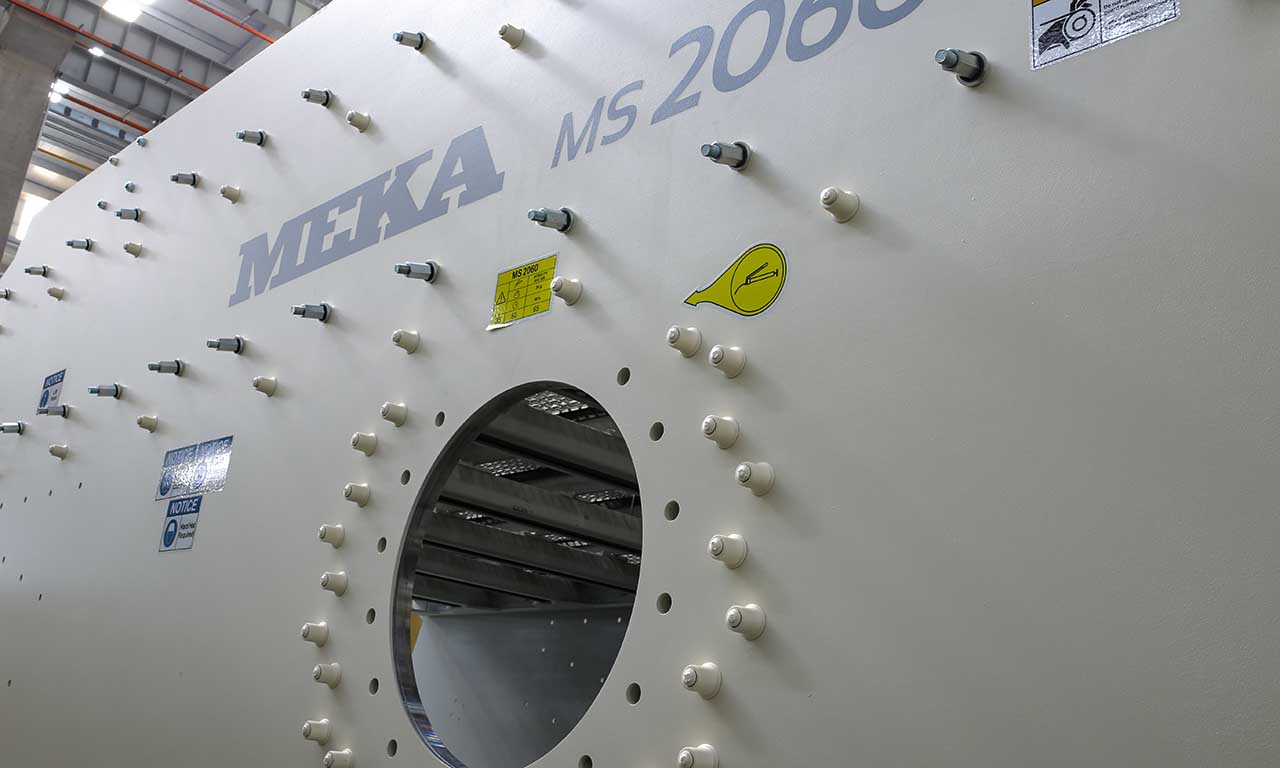

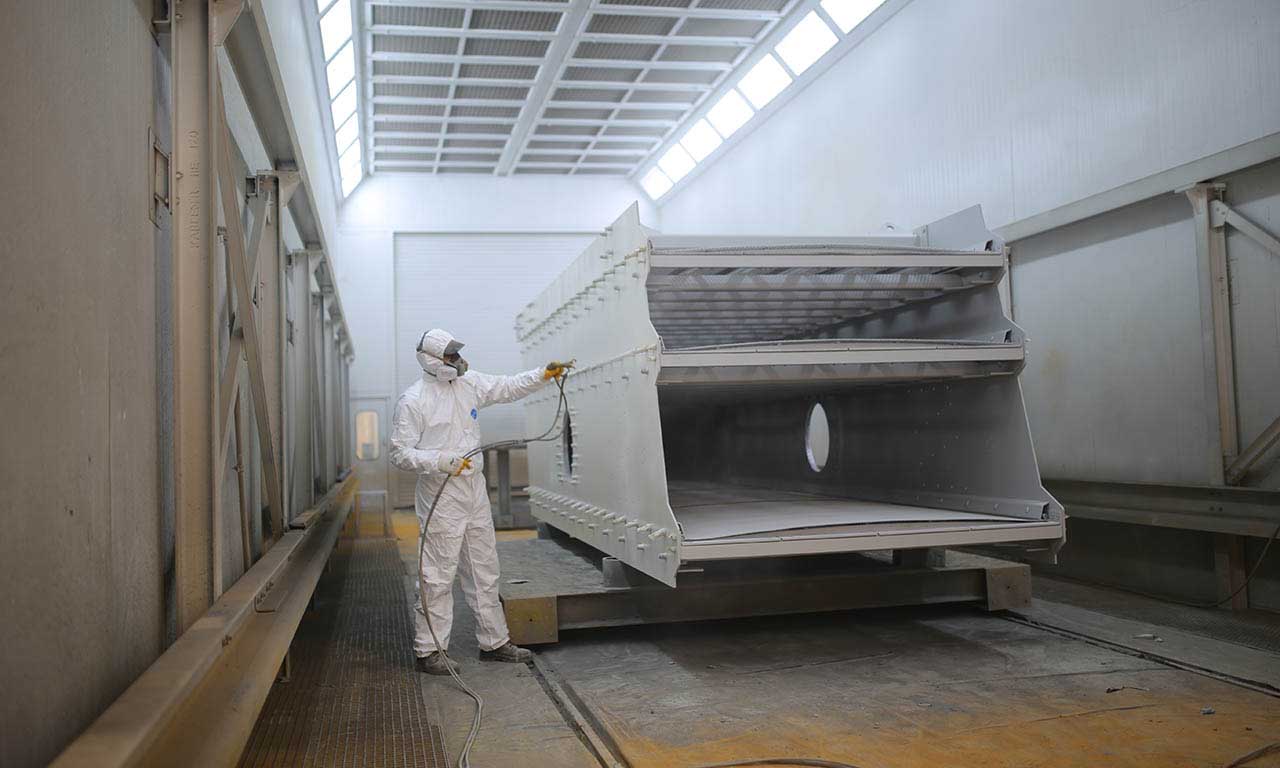

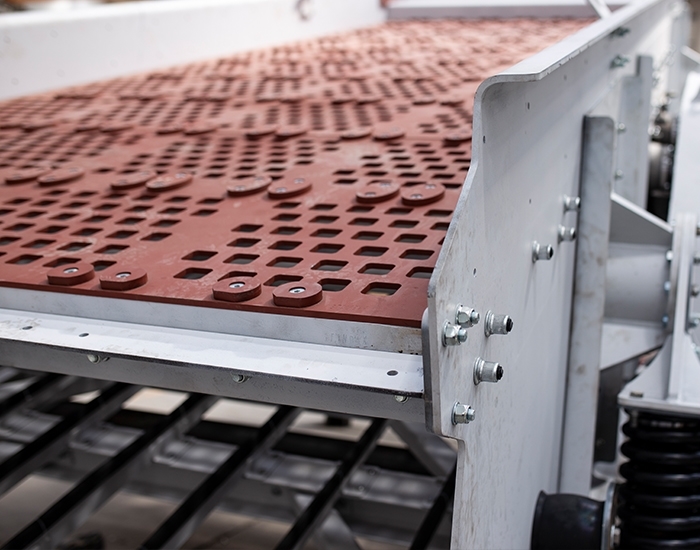

    • Gövde çatlaklarını önleyen yekpare, kaynaksız yüksek kalite gövde sacı
    • Eğimli eleklerde kullanılan yekpare yüksek kalite gövde yan sacları sayesinde, gerilim yoğunlaşması olasılığı ortadan kaldırılarak gövde çatlamalarının önüne geçilir.
    • Her detayı ile dayanıklı ve uzun ömürlü

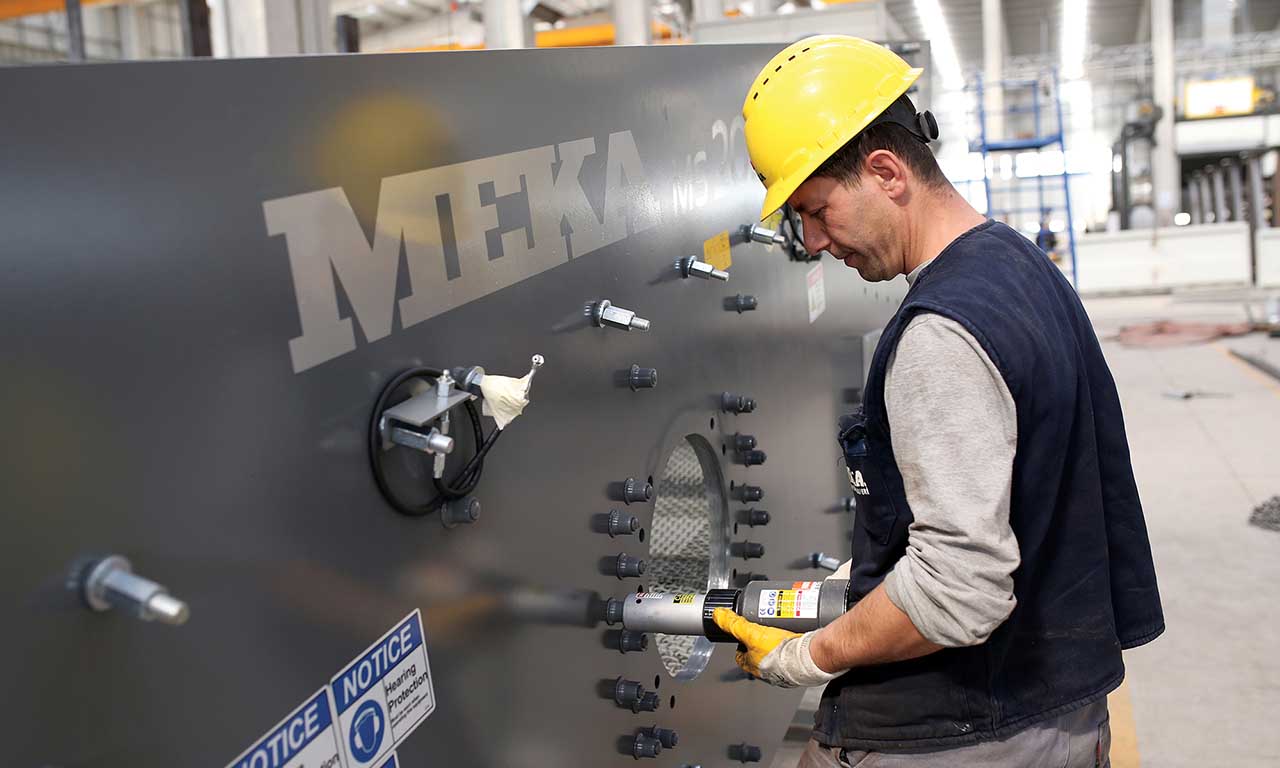

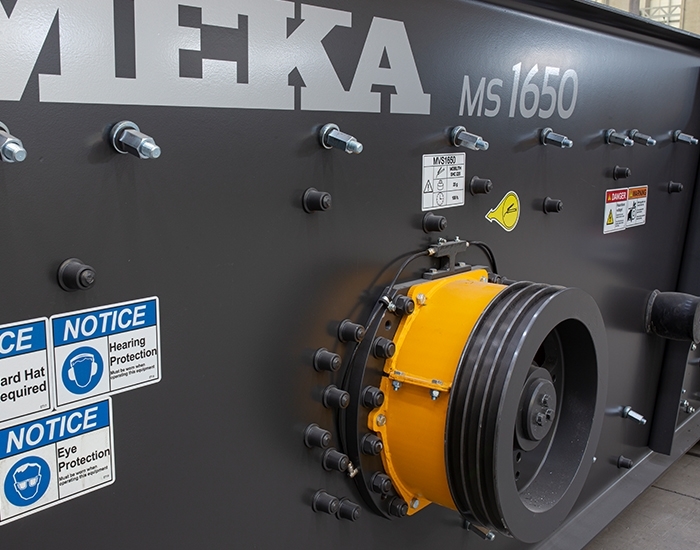

    • Gövde yan saclarının elek kasalarına sabitlenmesinde kullanılan huck bolt tipi civatalar sayesinde uzun ömürlü ve güvenli kullanım imkanı sağlar.
Eğimli Elekler Teknik Özellikler

MS 1540X2

MS 1540X3

MS 1540X4

MS 1650X2

MS 1650X3

MS 1650X4

MS 1850X4

MS 2050X2

MS 2050X3

MS 2050X4

MS 2060X2

MS 2060X3

GenişlikxUzunluk (mm) GenişlikxUzunluk (inch) 1500x4000 59x157,5 1500x4000 59x157,5 1500x4000 59x157,5 1600x5000 63x197 1600x5000 63x197 1600x5000 63x197 1868x4877 73,5x192 2000x5000 79x197 2000x5000 79x197 2000x5000 79x197 2000x5000 70x236 2000x6000 70x236
Güç (kW) Güç (HP) 15 20 15 20 22 30 15 20 18,5 25 22 25 22 25 15 20 22 30 22 30 18,5 25 22 30
*Ağırlık (kg) *Ağırlık (lbs) 3631 8005 4610 10163,3 6176 13615,7 4225 9314,5 6220 13712,7 7534 16609,6 7250 15983,5 4600 10141,3 6731 14839,3 8750 19290,4 5592 12328,2 7468 16464,1


MS 2060X4

MS 2460X2

MS 2460X3

MS 2460X4

MS 2563X2

MS 2563X3

MS 2563X4

MS 2573X2

MS 2573X3

MS 2573X4

GenişlikxUzunluk (mm) GenişlikxUzunluk (inch) 2000x6000 70x236 2000x6000 94,5x236 2000x6000 94,5x236 2400x6000 94,5x236 2500x6300 98,5x248 2500x6300 98,5x248 2500x6300 98,5x248 2500x7300 98,5x287,4 2500x7300 98,5x287,4 2500x7300 98,5x287,4
Güç (kW) Güç (HP) 22 30 22 30 30 40 30 40 30 40 30 40 37 50 30 40 37 50 2x30 2x30
*Ağırlık (kg) *Ağırlık (lbs) 9289 20478,7 6111 13472,4 8158 17985,3 9943 21920,5 6598 14546,1 8672 19118,5 13435 29619,1 10580 23324,9 14000 30864,7 19022 41936,3

*1,6 t/m³ veya 100 lbs/ft³ ağırlığındaki malzeme için.


Kapasite değerleri yalnızca gösterge niteliğindedir, kırıcı performansı besleme gradasyonuna, besleme nem içeriğine, malzemenin kırılabilirliğine, kırıcı devrine, kurulu güce ve kırma devresi tasarımına bağlı olarak değişebilir.


**Gösterilen ağırlıklara tahrik motoru paketi, destek ayakları, bakım platformu, giriş ve çıkış olukları dahil değildir

Eğimli Elekler Nedir?

Birçok farklı endüstride farklı aşamalardaki malzemeleri sınıflandırmak için kullanılan, zemine göre eğimli olarak çalışan dairesel hareketli ve yüksek g-kuvvetli bir elektir. Uygulamalara bağlı olarak strok uzunluğu ile çalışma hızı kolay ve hızlı bir şekilde ayarlanabilir. Modüler tasarım sayesinde bakım kolaylığı sağlanmaktadır.

Eğimli eleklerde, farklı tiplerde elek üstü kapama sistemleriyle, doğaya toz salınımı azaltan çevre dostu eleme işlemi yapılmasına imkân tanınmaktadır.

Eğimli Elekler Nasıl Çalışır?
Eleğe beslenen malzeme, yerçekimi ve titreşimin yarattığı mekanik kuvvet kullanılarak istenilen boyutlara göre ayrıştırılır.
Eğimli Eleklerin Kullanmanın Avantajları
- Eğimli elekler, bir tesisin farklı aşamalarında ince veya kaba malzemeyi sınıflandırmak için kuru veya ıslak işlemlerde kullanılabilir.
- Eğimli elekler çok yönlüdür ve çakıl, kum, cevher ve geri dönüşüm gibi çok çeşitli uygulamalar için kullanılabilir.
- Eğimli elekler sahip oldukları çalışma açısı sayesinde eleme işlemini daha az enerji tüketimi ile yapabilmektedir.
Eğimli Eleklerin Kullanım Alanları
Eğimli elekler çeşitli endüstrilerde, agrega üretimi, madencilik, endüstriyel mineral üretimi, geri dönüşüm, kimya ve gıda sektörlerinde kullanılmaktadır. Eğimli eleklerin uygulama alanına göre doğru seçildikleri durumlarda yüksek kapasite ve eleme verimliliği sunmaktadır.
Hangi Malzemeler Eğimli Elekler Kullanılarak İşlenir
Eğimli elekler, boyut, elek tipi, göz açıklığı, elek eğimi, çalışma frekansı ve genliği doğru seçildiği sürece agrega, maden, cevher, geri dönüşüm, kömür gibi malzemeleri ayırmak için kullanılabilir. Nemli, killi veya çamurlu malzemelerin eleme işlemi ıslak proses yöntemi ile yapılabilmektedir.
Doğru Eğimli Elek Seçiminde Dikkat Edilmesi Gereken Temel Kriterler
Doğru eğimli eleklerin seçiminde kapasite, beslenen malzeme dağılımı, göz açıklığı gibi kriterlerin yanı sıra elenecek malzemenin yoğunluk, nem gibi özellikleri de dikkate alınmalıdır.
