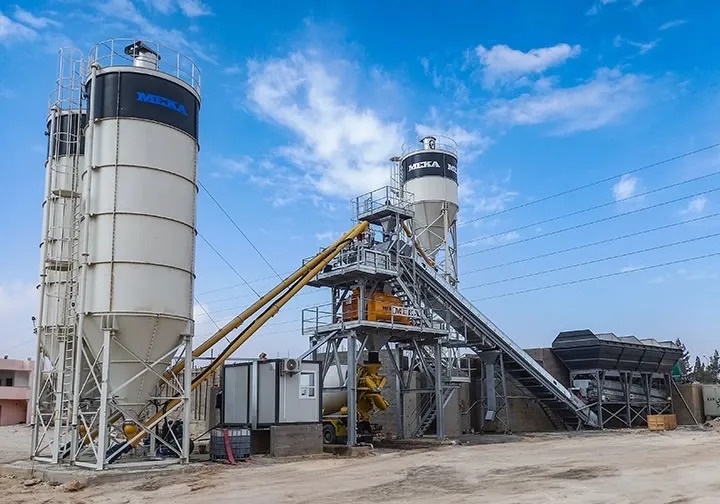

Pièces de Rechange
pour Centrale à Béton

Dans une centrale à béton, l'aspect le plus coûteux d'un arrêt imprévu n'est pas la machine à l'arrêt ; c'est le camion qui attend sur le chantier, le planning de coulage qui dérape et la confiance du client ébranlée pour une journée. Le début de cette chaîne est presque toujours l'usure tardivement remarquée d'une petite pièce : une palette de malaxeur non remplacée, un joint durci, une cellule de pesée ayant perdu son étalonnage. La gestion des pièces de rechange de centrale à béton cesse ainsi d'être une question d'approvisionnement pour devenir directement une question d'efficacité de production et de coût total de possession (TCO).

Des pièces de rechange d'origine et des produits de fournisseurs sélectionnés pour les centrales à béton et les malaxeurs à béton fabriqués depuis 1987 sont proposés sous un même toit. Ce guide est une référence opérationnelle couvrant les dix principales catégories de pièces de rechange, les pièces des systèmes auxiliaires, les zones d'usure critiques, les intervalles de maintenance, l'impact des conditions climatiques sur la stratégie de pièces de rechange et les erreurs de commande les plus fréquentes sur le terrain. Il est conçu comme un outil d'aide à la décision quotidien, tant pour les responsables d'usine qui planifient la maintenance que pour les chefs de chantier.

Pourquoi des pièces de rechange d'origine ?

La décision d'achat d'une pièce de rechange se résume souvent à une seule comparaison : adaptable ou d'origine ? L'écart de prix unitaire à court terme est trompeur, car une centrale à béton est un système complet et une pièce fonctionnant hors spécification se transforme en dommages en cascade.

Conformité exacte aux tolérances de conception
Des pièces telles que le bras de palette du malaxeur, le caoutchouc de goulotte de déchargement ou la spire de vis sont fabriquées en tenant compte des dimensions du châssis et de la géométrie de mouvement de la centrale. Un écart de quelques millimètres sur une palette adaptable entraîne une charge déséquilibrée sur les paliers de l'arbre et un endommagement prématuré des roulements.

Choix correct du matériau
Aux points d'usure à fort impact tels que la palette et le bras du malaxeur, on privilégie généralement l'acier Hadfield (à haute teneur en manganèse) ou la fonte Ni-Hard ; pour la plaque de fond du malaxeur et le blindage sous le caoutchouc de goulotte, la qualité HARDOX est courante. Fabriquer une pièce d'apparence identique dans une nuance d'acier inadaptée réduit de moitié sa durée de vie et augmente le coût au mètre cube.

Réduction du risque de dommages secondaires
Le coût réel ne réside pas dans la pièce usée mais dans les dégâts qu'elle provoque. Un roulement exposé à l'eau à cause d'un joint de mauvaise qualité sollicite ensuite le palier, l'arbre puis le corps du malaxeur. Une économie sur un seul joint se transforme en une perte des dizaines de fois supérieure lors de la révision du malaxeur.

Couverture de garantie et de support technique
L'utilisation de pièces d'origine préserve la validité du cadre de garantie de votre centrale. L'intervention sur site de l'équipe des services après-vente, ainsi que le support de montage et de mise en service, peuvent être demandés en même temps qu'une commande de pièces d'origine.

Pièces de rechange pour centrale à béton en 10 catégories

Les dix catégories suivantes couvrent toutes les pièces consommables et mécaniques de la gamme de centrales à béton MEKA. Pour chaque catégorie, les articles les plus critiques sur le terrain, les signaux d'usure typiques et les critères de sélection sont résumés.

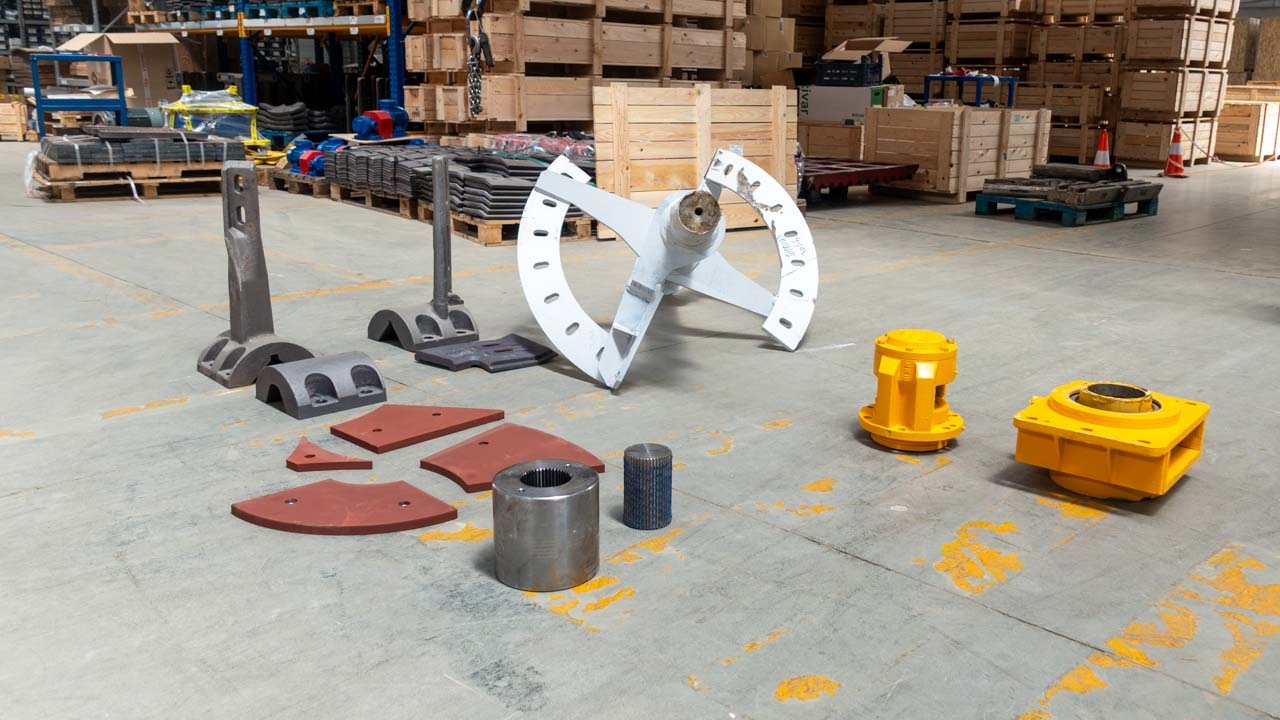

1. Pièces de malaxeur

Le malaxeur est le cœur de la centrale ; la qualité du malaxage, la capacité de déchargement par minute et l'efficacité énergétique dépendent directement de ses composants internes. Des pièces d'usure et mécaniques sont fournies pour tous les malaxeurs à double arbre, à arbre unique, planétaires et à cuve.

Cette catégorie couvre les palettes et bras de palette, les blindages d'usure du corps et des parois latérales, les ensembles joint-palier d'arbre, le réducteur (généralement de conception coaxiale ou à arbres parallèles), la goulotte de déchargement du malaxeur et son caoutchouc. Les signaux de remplacement typiques incluent l'allongement du temps de malaxage, une homogénéisation dégradée, une accumulation irrégulière sur le fond du malaxeur et des pertes d'étanchéité en bout d'arbre.

Lors du choix des pièces de malaxeur, le type de malaxeur, le volume de malaxage et la classe d'abrasivité du granulat doivent être clairement indiqués. Deux malaxeurs d'un même modèle peuvent nécessiter des blindages de dureté différente selon le type de granulat.

2. Systèmes à benne et alimentation en granulats

La ligne de pesage et d'alimentation des granulats est l'étape qui fixe le rythme de coulage. Cette catégorie comprend tous les composants structurels et d'usure des bennes de pesage de 30, 60 et 100 litres, des trémies de stockage et des plaques d'ancrage.

Les blindages internes des bennes, les vérins de trappe et les joints d'étanchéité sont des pièces à remplacement programmé en raison du contact permanent avec le mélange granulat-eau. Dans les trémies de stockage, le revêtement de surface interne, la bâche de trémie, les plaques de fixation des vibrateurs et les éléments de support des capteurs de niveau font partie des articles critiques. Les éléments d'ancrage présentant des signes de corrosion ou de déformation doivent être remplacés par leur équivalent d'origine.

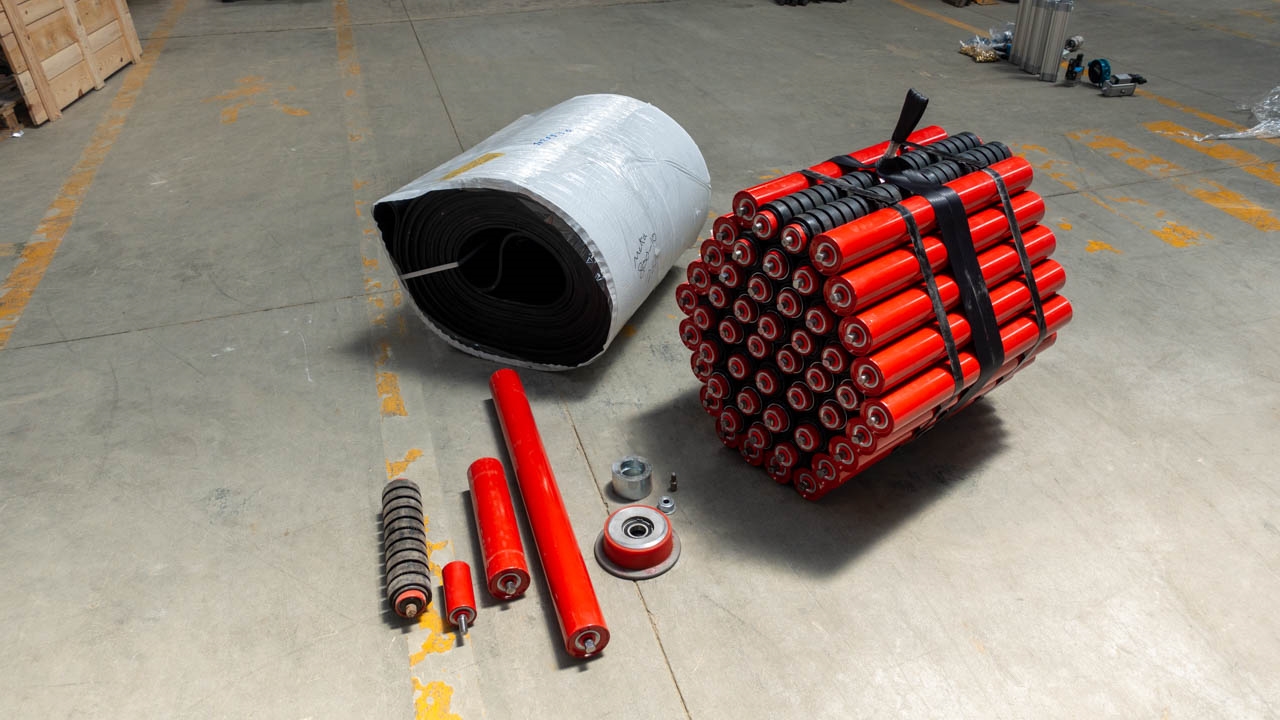

3. Équipements de convoyeur

La ligne de transport des granulats est la section la plus longue et celle qui présente le taux d'usure le plus élevé. Six types de rouleaux différents sont fournis pour la ligne (porteurs, de retour, d'impact, auto-aligneurs, en auge et rouleaux spéciaux à surface rugueuse). Les bandes transporteuses sont proposées en modèles lisses, à chevrons et à raclette ; les racleurs sont fournis en deux étages, primaire et secondaire.

Les accessoires de câble, les systèmes de tension mécanique, les poulies et les interrupteurs de sécurité relèvent également de cette catégorie. Une fente longitudinale, un effilochage des bords ou une accumulation sous le racleur sur la bande indique que le rouleau et la poulie motrice ont été endommagés. Dans ce cas, non seulement la bande mais aussi le rouleau et le jeu de racleurs en contact avec la bande doivent être évalués ensemble.

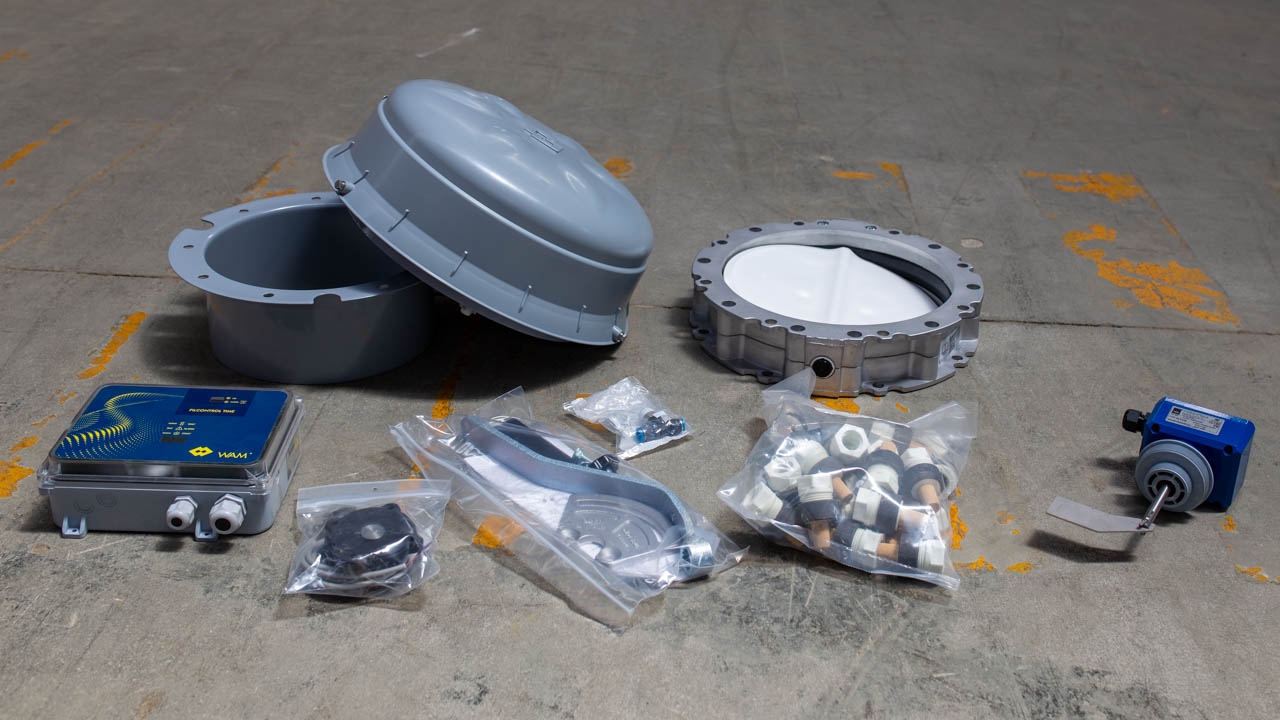

4. Équipements de silo et WAM

Les silos à ciment et les systèmes de dosage d'adjuvants exigent une maintenance critique, tant sur le plan structurel qu'au niveau du contact avec la poussière et les fluides. Une couverture complète en pièces de rechange est assurée pour les 11 sous-types des équipements de la série WAM ; les vannes papillon, cartouches filtrantes, capteurs de niveau, vibrateurs et groupes de vannes de sécurité sont des composants de cette famille.

Les vis ES et TU servent au transport horizontal et incliné de matériaux tels que le ciment, les cendres volantes et la poudre de calcaire. L'épaisseur interne de la spire est l'un des paramètres que l'on oublie le plus souvent de mesurer sur le terrain ; même une perte d'épaisseur de 1 à 2 mm réduit le rendement de transport et augmente l'ampérage du moteur. Une ligne de pièces d'origine est également disponible pour les systèmes d'adjuvants à trémie simple et double fonctionnant intégrés aux systèmes de dosage de fibres.

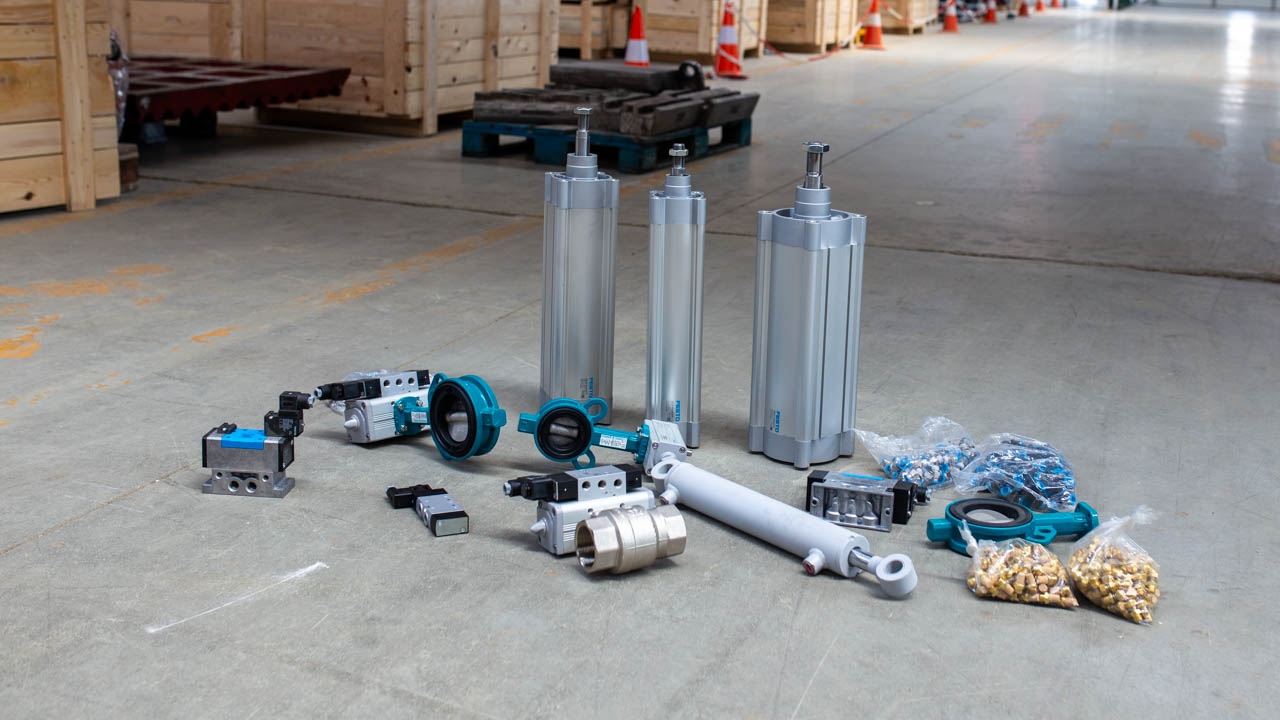

5. Systèmes pneumatiques, hydrauliques et surpresseurs

L'ouverture et la fermeture de la trappe du malaxeur ainsi que les mouvements de la benne, de la vanne papillon et du transfert cylindrique sont tous gérés par l'énergie pneumatique et hydraulique. Cette catégorie comprend les vérins pneumatiques de marque Festo et Pemaks, les groupes vérin-valve-pompe hydrauliques et les systèmes surpresseurs (hydrophore).

La précision des vérins sur la ligne pneumatique influe directement sur la répétabilité du dosage. Un retard de quelques secondes dans le temps de fermeture de la trappe entraîne une perte cumulée sur le nombre de cycles. Dans les systèmes hydrauliques, la fluctuation de la pression de sortie de la pompe, l'échauffement des bobines de valve et les signes de fuite sont les premiers signaux nécessitant une intervention programmée. Les systèmes surpresseurs sont importants pour les lignes de pesage de l'eau et de lavage du malaxeur ; une chute de pression affecte la rhéologie du mélange et la qualité du nettoyage.

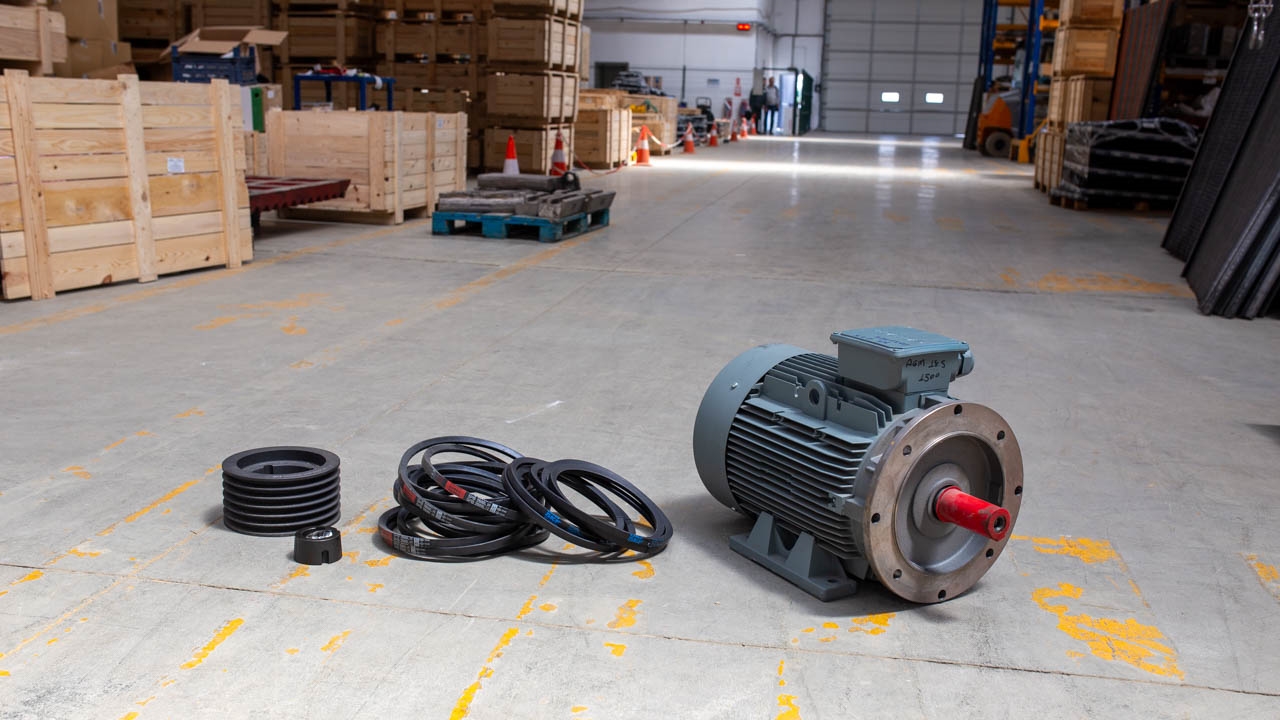

6. Moteur électrique, poulie et courroie

Des moteurs électriques en versions à pattes B3, à bride B5 et à accouplement direct sont fournis pour l'entraînement du malaxeur, les moteurs de convoyeur, les compresseurs et les moteurs de vis et de vibrateur. Des groupes poulie-courroie à profils SPB, SPC et V sont maintenus en stock pour la transmission de puissance.

Le point le plus critique dans le choix d'un moteur n'est pas seulement la puissance (kW), mais aussi le type de fixation, le nombre de pôles, l'indice de protection IP et la taille de montage. Si l'un de ces cinq paramètres est indiqué de façon incomplète, le moteur livré sur site ne peut pas être monté ; des coûts inutiles de transport et d'arrêt en découlent. Des micro-fissures, un lustrage du profil ou une tension inégale dans un groupe de courroies annoncent un besoin de remplacement par jeu complet.

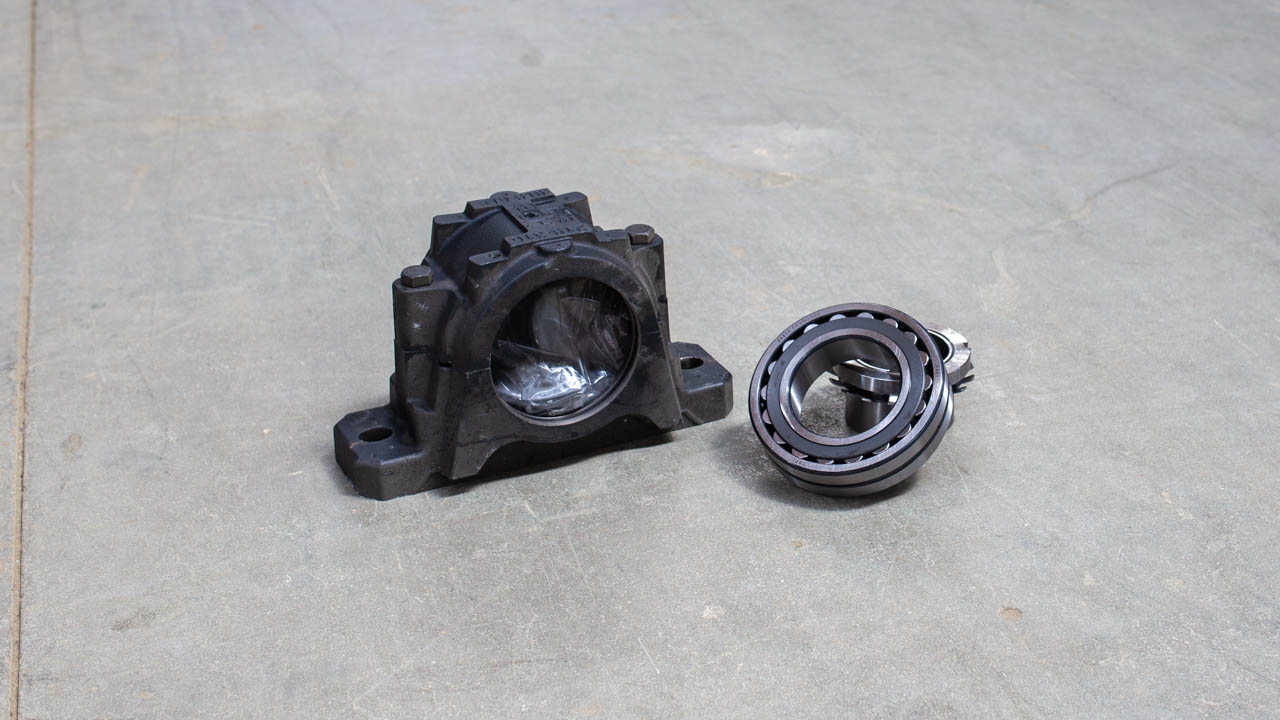

7. Paliers, roulements et éléments de fixation

Des ensembles de paliers SNH, des roulements montés et à manchon sont utilisés dans l'ensemble des systèmes d'arbre et de poulie. Cette catégorie couvre également les familles de roulements, les jeux de joints, les bagues de réglage, les canaux de graisse et les standards de boulons-écrous-rondelles.

L'erreur la plus fréquente lors du remplacement d'un roulement est de ne pas renouveler le joint. Un roulement neuf monté avec un joint usé perd rapidement sa graisse ou subit l'eau de lavage ; la même panne se répète en peu de temps. Il est impératif d'indiquer la classe (8.8, 10.9, etc.) du groupe boulon-écrou ; ancrer la trappe du malaxeur avec un boulon de classe inférieure constitue un risque de sécurité important.

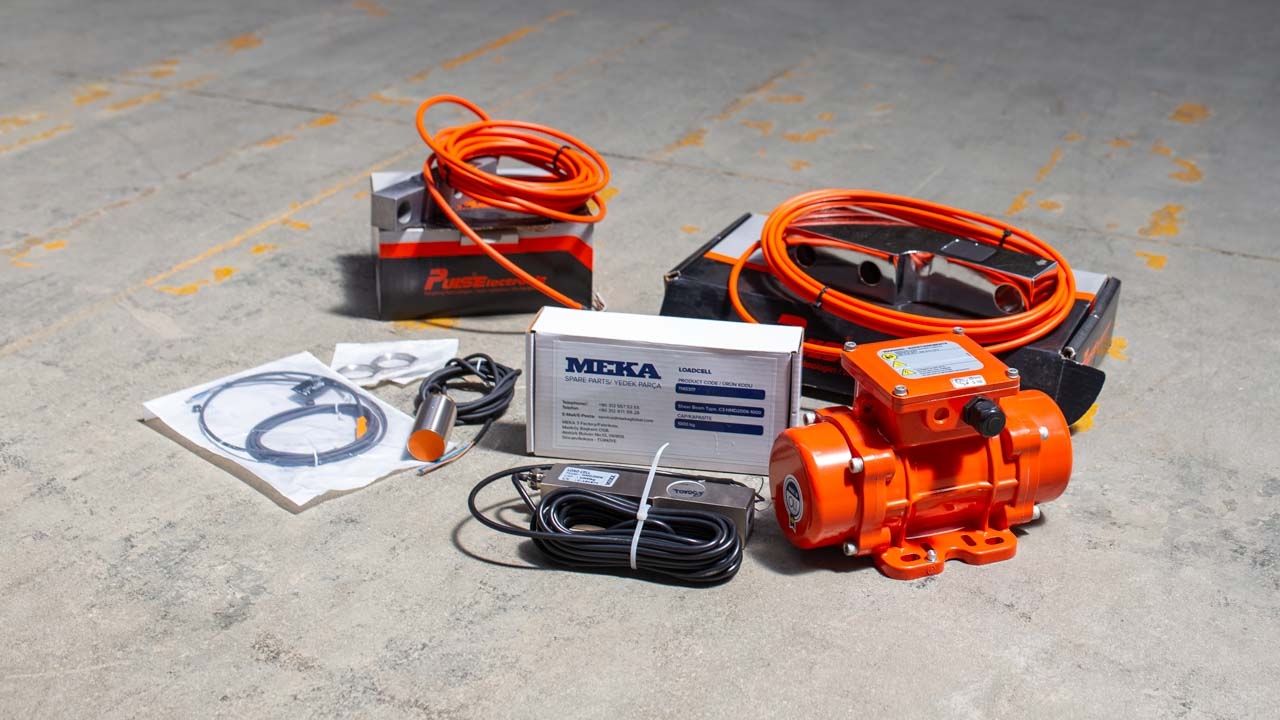

8. Cellule de pesée, capteur et vibrateur

La précision de pesage est le fondement mathématique de la qualité du béton. Outre les cellules de pesée fabriquées par MEKA, des cellules de marque Puls et Esit sont proposées dans des capacités sélectionnées. La marque OLİ est privilégiée pour le groupe des vibrateurs ; dans la famille des capteurs, sept types sont tenus en stock standard : magnétique, inductif, capacitif, photoélectrique, ultrasonique, de pression et de niveau. Les poids d'étalonnage font également partie de cette catégorie.

La cellule de pesée est l'article dont le remplacement par un équivalent adaptable est le plus déconseillé parmi les pièces de rechange d'une centrale à béton. Une courbe de linéarité différente, une compensation en température différente et un gain de signal différent perturbent l'étalonnage du logiciel d'automatisation de la centrale ; un écart de dosage se répercute directement sur la qualité du béton livré au client.

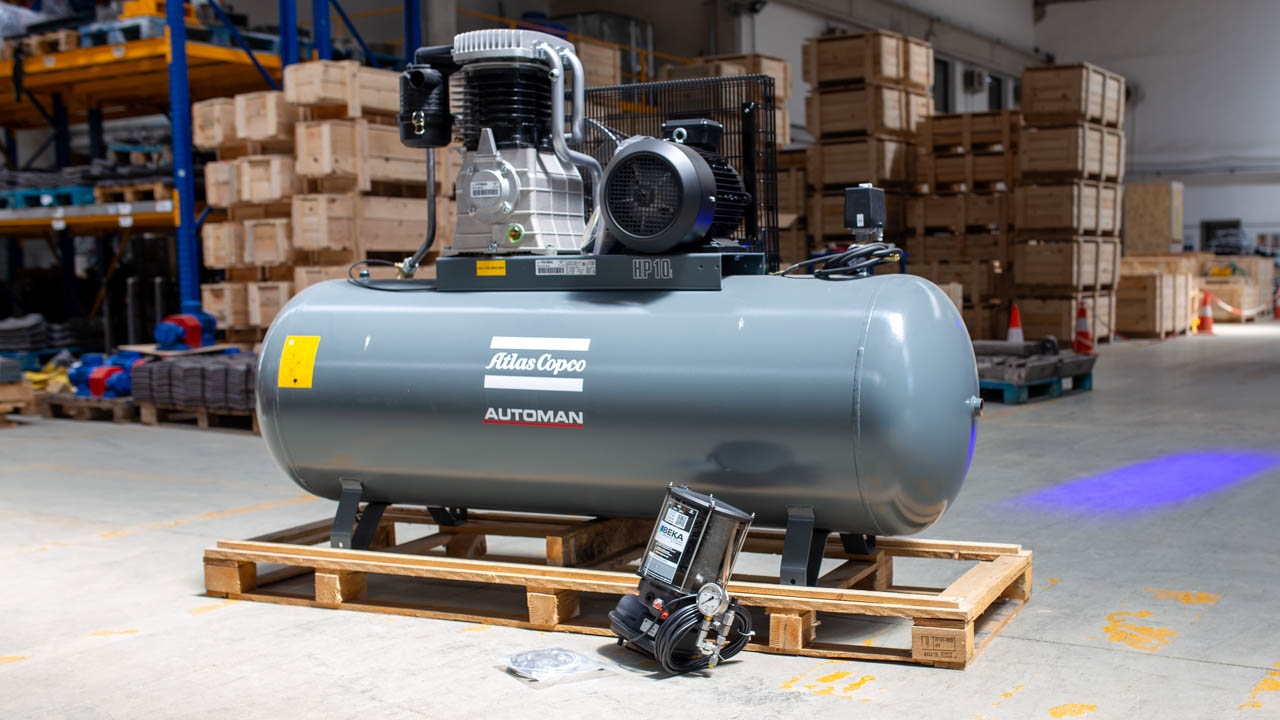

9. Graissage automatique et compresseur

Les systèmes de graissage automatique servent à graisser les paliers d'arbre du malaxeur et les points mobiles sans intervention manuelle. La pompe, le distributeur, la ligne et l'embout des systèmes de graissage automatique de marque Bekamaks et Lincoln sont fournis ensemble.

Sur la ligne compresseur, les groupes de pièces de rechange et de consommables (huile, filtre, courroie, jeu de valves) des marques Dalgakıran, Atlas Copco et Tamsan sont en stock. L'efficacité de l'air du compresseur est une condition préalable à la précision des vérins sur la ligne pneumatique ; si la pression d'air du compresseur chute, les trappes du malaxeur ne se ferment pas complètement et le cycle de dosage est perturbé.

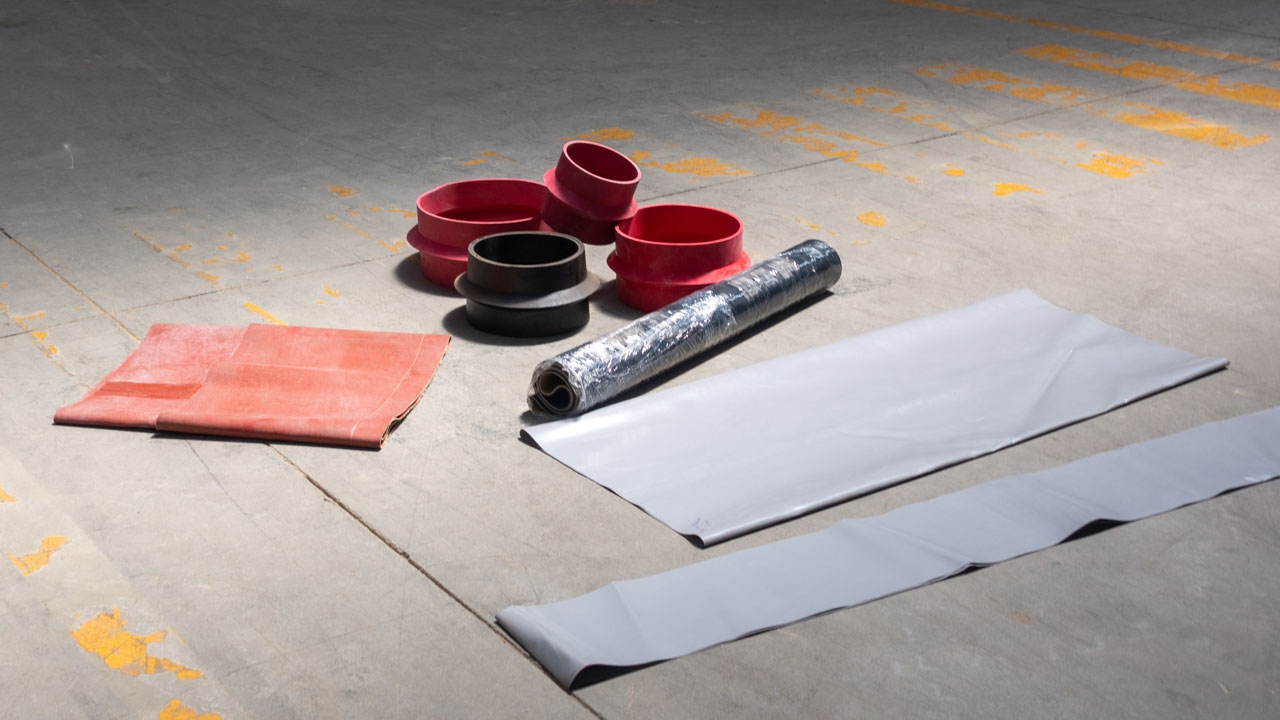

10. Caoutchoucs de goulotte et accessoires

Cette catégorie comprend les caoutchoucs de goulotte pour le ciment, ceux de la trémie à eau, ceux du déchargement du malaxeur, les bâches de vis et de trémie, les colliers de serrage et les raccords de flexible. À première vue, ils ressemblent à des consommables ; pourtant, une fuite d'un millimètre dans le caoutchouc de goulotte se traduit par une émission de poussière et une perte de produit indésirable.

Les bâches servent non seulement à contenir la poussière, mais aussi à isoler la ligne interne de la vis de l'environnement extérieur. Une bâche endommagée entraîne un agglomérat en milieu humide, le blocage des vannes papillon et une surcharge du moteur de la vis.

Systèmes auxiliaires et leurs pièces de rechange

Les dix catégories principales couvrent les pièces qui constituent le squelette de la centrale. Cependant, une centrale à béton moderne ne peut produire à plein rendement sans les systèmes auxiliaires qui fonctionnent autour d'elle. Les trois systèmes suivants exigent sur le terrain au moins autant de maintenance que les pièces principales.

Dépoussiéreurs et unités de filtration

Les filtres à poussière de type jet-pulse utilisés en haut du malaxeur, en haut du silo et aux points de transfert sont essentiels tant pour la santé de l'opérateur que pour la conformité aux réglementations environnementales. Le groupe de pièces de rechange de ce système se compose de cartouches filtrantes (polyester, antistatiques ou à membrane PTFE), d'électrovannes jet-pulse, de joints d'étanchéité du réservoir d'air comprimé et de capteurs de pression différentielle.

Les cartouches filtrantes se remplacent en moyenne tous les 12 à 18 mois selon la densité de la poussière de granulats ; toutefois, le remplacement peut être avancé lorsque la valeur de pression différentielle dépasse le seuil. Une défaillance des électrovannes se manifeste par des cartouches impossibles à nettoyer et qui se colmatent rapidement.

Systèmes de chauffage et de refroidissement de l'eau

Pour assurer la continuité de production selon la saison, la centrale dispose de systèmes de préparation de l'eau (injection de vapeur ou réchauffeur électrique pour l'hiver, refroidisseur ou système à glace pour l'été). Le groupe de pièces de rechange de ces systèmes comprend les éléments chauffants, les vannes à vapeur, le compresseur et les évaporateurs du refroidisseur, les lames de la machine à glace et les capteurs thermostat-PT100.

Sur les marchés à climat chaud (Moyen-Orient, Afrique, Asie du Sud), les pièces de l'unité à glace doivent être maintenues en stock planifié ; une panne de la machine à glace signifie l'arrêt du coulage pendant les mois d'été.

Pièces du système de recyclage du béton

Les systèmes de recyclage du béton séparent l'eau de lavage des camions malaxeurs et le béton frais rebuté en granulats et en boue. Les familles de pièces de rechange de ce système comprennent la spire du classificateur à vis, les panneaux d'usure internes du tambour de lavage, le groupe rotor-stator de la pompe à boue, les lames de l'agitateur du bac à boue et les caoutchoucs du déversoir (overflow weir).

L'usure de la spire influe directement sur le rendement du classificateur ; lorsque la fuite de granulats fins augmente, le recyclage devient inefficace et le bac à boue sur site se remplit en peu de temps.

Zones d'usure critiques

Toute planification de maintenance commence par l'identification des zones où l'usure est la plus intense. Les centrales à béton comptent quatre zones d'usure primaires ; le calendrier de maintenance est établi selon les périodes de mesure de ces zones.

Intérieur du malaxeur
La palette, le bras de palette, le blindage du corps et les plaques de paroi latérale sont en contact mécanique avec le granulat à chaque cycle de remplissage-déchargement. L'usure doit être relevée point par point tous les 2 à 3 mois à l'aide d'un jauge d'épaisseur. Si une usure ondulée et irrégulière apparaît en surface, l'une des palettes peut être manquante ou mal positionnée.

Ligne de convoyeur
La bande transporteuse, les rouleaux porteurs et d'impact, et les racleurs primaires et secondaires subissent une usure à chaque mètre où le granulat est transporté. La durée de vie du racleur de bande diminue rapidement, en particulier avec un granulat gras ; la surface de contact du racleur doit être vérifiée chaque semaine. Lorsqu'une fissure longitudinale apparaît sur la bande, remplacer la bande sans trouver l'origine de la fissure (généralement un corps étranger ou un chargement défectueux) n'est qu'une solution temporaire.

Vannes papillon WAM et spires internes des vis
Sur la ligne de transport du ciment et des adjuvants, les joints de vanne et les spires de vis s'usent en continu. Une fuite de la vanne entraîne une perte de ciment, une émission de poussière et un pesage erroné. L'épaisseur de la spire de la vis doit être mesurée tous les 6 mois ; un remplacement doit être planifié dès une perte d'épaisseur de 20 pour cent.

Perte de précision de la cellule de pesée
Il n'y a pas d'usure visible, mais une cellule de pesée peut, avec le temps, présenter une perte d'étalonnage, un impact mécanique ou un affaiblissement de l'isolation des câbles. Une vérification avec un poids de référence doit être effectuée une fois par mois ; lorsque la limite d'écart est dépassée, l'étalonnage doit être renouvelé ou la cellule remplacée par une neuve.

Intervalles de maintenance : de la checklist quotidienne à la révision annuelle

Le coût de la maintenance planifiée représente environ un cinquième du coût d'un arrêt imprévu. Le calendrier de maintenance périodique ci-dessous est une référence largement admise ; il peut être resserré en fonction de l'abrasivité du granulat, des postes de travail et des conditions climatiques.

Quotidien (début de poste)
Contrôle de la graisse aux points de lubrification, lecture des valeurs de pression sur les lignes hydraulique et pneumatique, écoute des fuites d'air, inspection visuelle de l'intérieur du malaxeur, nettoyage sous le convoyeur, test des boutons d'arrêt d'urgence.

Hebdomadaire
Mesure de la tension de la bande, contrôle du réglage des racleurs primaire et secondaire, test d'étanchéité des vannes papillon WAM, purge des condensats du compresseur, contrôle manuel des températures de carcasse moteur, enregistrement de la valeur de pression différentielle du filtre à poussière.

Mensuel
Vérification de l'étalonnage de la cellule de pesée avec un poids de référence, contrôle de l'alignement courroie-poulie, mesures d'ampérage moteur, contrôle du niveau de remplissage de la ligne de graissage automatique, balayage par caméra thermique de l'armoire électrique.

3-6 mois
Mesure d'épaisseur de la palette et du bras de palette du malaxeur, analyse du bruit et des vibrations des roulements, analyse des particules de l'huile hydraulique, contrôle de l'épaisseur de la spire de vis, vidange d'huile du compresseur, contrôle des cartouches du filtre à poussière.

Annuel
Vidange d'huile du réducteur, révision de l'armoire électrique principale, révision (overhaul) du compresseur, contrôle du couple des boulons d'ancrage, recertification complète des équipements de sécurité, contrôle du tambour du système de recyclage et du revêtement interne de la vis.

Lorsque ce calendrier est reporté sur une fiche de maintenance sur site et suivi avec un système de validation par signature, le taux d'arrêts imprévus diminue nettement sur une base annuelle.

Gestion intelligente des stocks : l'approche par groupes A, B, C

Garder toutes les pièces de rechange en stock n'est ni possible ni financièrement raisonnable. L'approche de stock à trois groupes que nous recommandons d'appliquer sur le terrain permet de toujours disposer des articles critiques sans immobiliser de capital dans des articles inutiles.

Groupe A — stock permanent (doit se trouver dans le magasin sur site)
Palette et bras de palette du malaxeur, blindage du corps, une bande transporteuse complète, roulement porteur, contacteur principal et jeu de fusibles, graisse et huile hydraulique, caoutchoucs de goulotte, jeux de joints les plus utilisés, cartouche de filtre à poussière. Ce groupe ramène le temps d'intervention lors d'un arrêt planifié à moins de 24 heures.

Groupe B — approvisionnement hebdomadaire
Réducteur de malaxeur, moteur d'entraînement principal, cellule de pesée, vannes papillon WAM, spire de vis, groupes de valves hydrauliques, variantes de capteurs, pièces principales du compresseur. Ce groupe arrive sur site depuis le stock en 3 à 7 jours ouvrés en moyenne.

Groupe C — sur projet (approvisionnement à la demande)
Pièces de châssis du malaxeur, profilés d'ancrage du silo, armoire électrique principale, groupe surpresseur (hydrophore) complet, unité de refroidissement d'eau. Pour ces articles, un délai de fabrication pouvant aller jusqu'à 7 à 15 jours ouvrés doit être planifié.

Réviser la décision de stock chaque année permet de clarifier quel article du groupe A reste en réalité inutilement en stock et quel article du groupe B nécessite un accès rapide sur site.

L'impact des conditions climatiques et d'exploitation sur la stratégie de pièces de rechange

Le même modèle de centrale n'a pas le même calendrier de maintenance à Ankara et à Djeddah. Le taux d'usure des pièces de rechange peut varier jusqu'à 2 à 3 fois selon le climat, le nombre de postes et le type de granulat. Les groupes de stock A/B/C doivent donc être ajustés finement aux conditions du site.

Climat chaud et sec (au-delà de 40°C, faible humidité)
Les joints des vérins pneumatiques durcissent plus vite, une perte de viscosité apparaît dans l'huile hydraulique et la durée de vie de l'huile du compresseur diminue. Les pièces de refroidissement d'eau et de l'unité à glace doivent être placées en stock critique. L'émission de poussière s'intensifiant, la consommation de cartouches filtrantes est environ le double du standard.

Climat côtier et humide
La corrosion est la principale menace. L'indice de protection IP des moteurs électriques et les joints d'étanchéité des armoires doivent être vérifiés fréquemment ; lorsque de la rouille apparaît à la surface des pièces d'usure en acier nu, l'épaisseur mesurée sous la rouille peut chuter plus vite que sous une usure continue.

Exploitation hivernale (sous zéro)
Pour éviter le gel des lignes d'eau, les résistances chauffantes, l'isolation et les vannes de purge doivent être opérationnelles. La fluidité de l'huile hydraulique diminuant, démarrer le mouvement avant le préchauffage est l'erreur la plus fréquente des opérateurs inexpérimentés et entraîne l'endommagement de la pompe.

Exploitation à deux ou trois postes
Tous les intervalles de maintenance sont erronés s'ils sont établis en fonction du jour calendaire plutôt que des heures de fonctionnement. Un étalonnage mensuel en poste unique de 8 heures doit être ramené à une fois tous les 10 jours en exploitation à trois postes.

Granulat très abrasif (basalte, granite, laitier)
La durée de vie des palettes de malaxeur tombe à la moitié du standard ; dans ce cas, l'utilisation de fonte Ni-Hard ou d'une palette à double revêtement au lieu de l'acier Hadfield doit être envisagée. La durée de vie de la bande transporteuse et la consommation de racleurs augmentent également dans la même proportion.

Le processus de commande de pièces de rechange MEKA

La clé d'une expédition rapide et exacte réside dans une commande passée avec les bonnes informations.

Le processus de commande de pièces de rechange MEKA

La clé d'une expédition rapide et exacte réside dans une commande passée avec les bonnes informations.

Informations de base nécessaires à une commande :

- Numéro de série de la centrale et année de fabrication
- Type de malaxeur (double arbre / arbre unique / planétaire / à cuve)
- Groupe de pièces et, si possible, une photo de la pièce
- Adresse de livraison et coordonnées de la personne à contacter
- Niveau d'urgence (maintenance planifiée ou arrêt imprévu)

Délais d'approvisionnement

La grande majorité des pièces fabriquées par MEKA sont disponibles en stock. Pour les produits sur mesure ou approvisionnés à l'étranger, le délai varie de 3 à 15 jours ouvrés selon le groupe de pièces ; une fois la demande reçue, le délai exact vous est communiqué.

Support d'installation et de montage sur site

Sur demande, l'équipe de service technique est envoyée sur site en même temps que la livraison des pièces de rechange ; un support de montage, de réglage et de mise en service est assuré. Ce service est recommandé notamment pour les pièces de réducteur, de malaxeur, de cellule de pesée et d'automatisation.

Approvisionnement pour les centrales autres que MEKA

Pour les composants standard d'usage courant (roulement, courroie, capteur, cellule de pesée, moteur, etc.), un approvisionnement peut également être assuré pour les centrales autres que MEKA. Une fois la demande transmise, la compatibilité est évaluée et une réponse est apportée.

La gestion des pièces de rechange d'une centrale à béton est une discipline bien plus large qu'une simple expédition de pièce : la bonne pièce doit être sur site au bon moment et à la bonne spécification. Les centrales qui ont instauré cette discipline ne manquent pas leur objectif de production mensuel, ne courent pas le risque de retours dus à un écart de qualité du béton et maintiennent leur coût total de maintenance dans un budget prévisible.

Forte de plus de trente-cinq ans d'expérience de terrain et d'un portefeuille de projets mondial, MEKA propose des pièces de rechange d'origine, un large stock et un support technique dans une vaste gamme de catégories, des pièces de malaxeur aux équipements de convoyeur et de la cellule de pesée au système de graissage automatique. Contactez notre équipe pour transmettre votre demande de pièces de rechange, faire venir le service technique sur site ou établir une liste de stock du groupe A propre à votre centrale.
