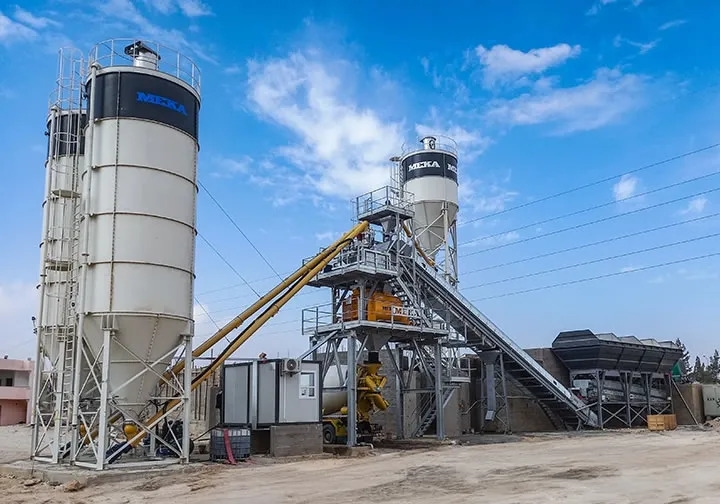

Запасные части
для бетонного завода

На бетонном заводе самое дорогое в незапланированном простое — не остановленная машина, а ожидающий на площадке грузовик, срывающийся график заливки и подорванное на день доверие клиента. Начало этой цепочки почти всегда — вовремя не замеченный износ мелкой детали: не заменённая лопасть смесителя, затвердевший сальник, потерявший калибровку тензодатчик. Поэтому управление запасными частями бетонного завода перестаёт быть вопросом снабжения и становится напрямую вопросом эффективности производства и совокупной стоимости владения (TCO).

Под одной крышей предлагаются оригинальные запасные части и продукция избранных поставщиков для бетонных заводов и бетоносмесителей, выпущенных с 1987 года. Это руководство — операционный справочник, охватывающий десять основных категорий запасных частей, детали вспомогательных систем, критические зоны износа, интервалы обслуживания, влияние климатических условий на стратегию запчастей и наиболее частые ошибки заказа на площадке. Оно задумано как ежедневный инструмент поддержки решений как для управляющих заводом, планирующих обслуживание, так и для начальников участков.

Почему оригинальные запасные части?

Решение по запасной части часто принимается по одному сравнению: аналог или оригинал? Краткосрочная разница в цене за единицу обманчива, ведь бетонный завод — единая система, и деталь, работающая вне спецификации, оборачивается каскадом повреждений.

Точное соответствие конструкторским допускам
Такие детали, как рычаг лопасти смесителя, резина разгрузочного лотка или спираль шнека, изготавливаются с учётом размеров рамы завода и геометрии движения. Отклонение в несколько миллиметров на аналоговой лопасти приводит к неравномерной нагрузке на опоры вала и преждевременному повреждению подшипников.

Правильный выбор материала
В точках высокоударного износа, таких как лопасть и рычаг смесителя, обычно предпочитают сталь Гадфильда (высокомарганцовистую) или чугун Ni-Hard; для донной плиты смесителя и брони под резиной лотка распространена марка HARDOX. Изготовление внешне идентичной детали из неподходящей марки стали вдвое сокращает её срок службы и увеличивает стоимость на кубометр.

Минимизация риска вторичного повреждения
Настоящая стоимость не в изношенной детали, а в разрушениях, которые она вызывает. Подшипник, попавший под воду из-за некачественного сальника, затем нагружает корпус, вал и в итоге корпус смесителя. Экономия на одном сальнике оборачивается потерей в десятки раз большей при капитальном ремонте смесителя.

Объём гарантии и технической поддержки
Использование оригинальных деталей сохраняет действие гарантийных условий вашего завода. Выезд бригады послепродажного обслуживания на площадку, а также поддержку монтажа и пусконаладки можно запросить вместе с заказом оригинальных деталей.

Запасные части для бетонного завода в 10 категориях

Следующие десять категорий охватывают все расходные и механические детали семейства бетонных заводов MEKA. По каждой категории кратко изложены наиболее критичные позиции на площадке, типичные признаки износа и критерии выбора.

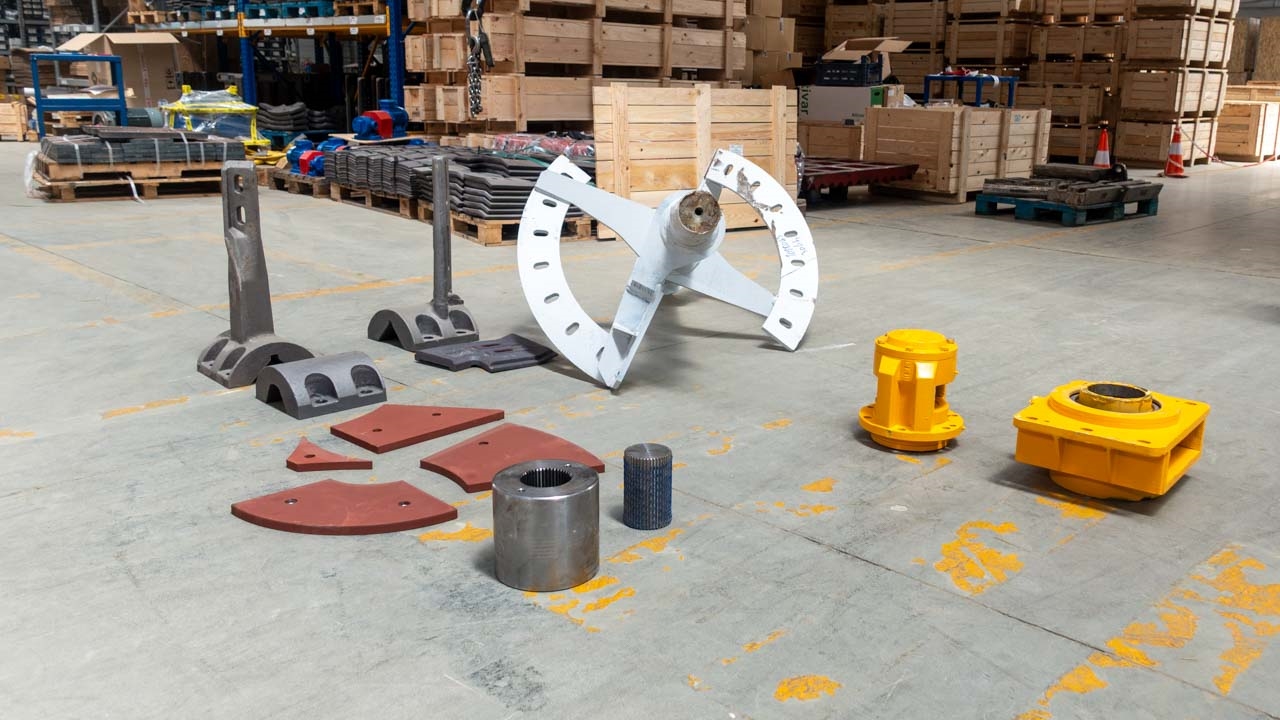

1. Детали смесителя

Смеситель — сердце завода; качество смеси, производительность выгрузки в минуту и энергоэффективность напрямую зависят от его внутренних компонентов. Поставляются изнашиваемые и механические детали для всех двухвальных, одновальных, планетарных и тарельчатых смесителей.

Эта категория охватывает лопасти и рычаги лопастей, износостойкую футеровку корпуса и боковых стенок, узлы сальник-опора вала, редуктор (обычно соосной или параллельновальной конструкции), разгрузочный лоток смесителя и его резину. К типичным признакам замены относятся увеличение времени перемешивания, ухудшение гомогенизации, неравномерное налипание на дне смесителя и потеря герметичности на концах вала.

При выборе деталей смесителя необходимо чётко указывать тип смесителя, объём замеса и класс абразивности заполнителя. Два смесителя одной модели могут требовать футеровку разной твёрдости в зависимости от типа заполнителя.

2. Ковшовые системы и подача заполнителя

Линия взвешивания и подачи заполнителя — этап, задающий ритм заливки. Эта категория включает все конструкционные и изнашиваемые компоненты весовых ковшей на 30, 60 и 100 литров, накопительных бункеров и анкерных плит.

Внутренняя футеровка ковшей, цилиндры затвора и уплотнительные прокладки — детали плановой замены из-за постоянного контакта со смесью заполнитель-вода. В накопительных бункерах к критичным позициям относятся внутреннее покрытие поверхности, чехол бункера, монтажные плиты вибраторов и опорные элементы датчиков уровня. Анкерные элементы с признаками коррозии или деформации необходимо заменять их оригинальным аналогом.

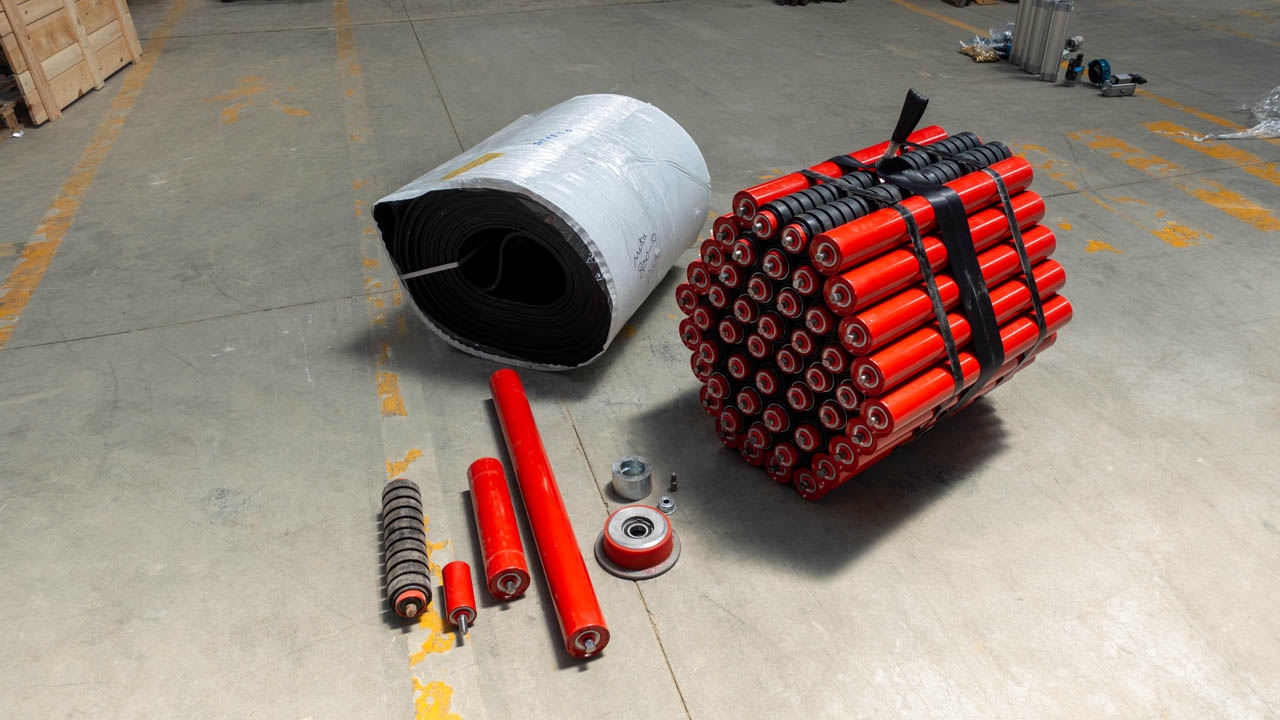

3. Оборудование конвейера

Линия транспортировки заполнителя — самый длинный участок с наибольшей скоростью износа. Для линии конвейера поставляются шесть различных типов роликов (несущие, обратные, амортизирующие, самоцентрирующие, желобчатые и специальные ролики с шероховатой поверхностью). Конвейерные ленты предлагаются в гладком, шевронном и скребковом исполнении; скребки поставляются в две ступени — первичные и вторичные.

Тросовые аксессуары, механические системы натяжения, барабаны и аварийные выключатели также относятся к этой категории. Продольный разрыв, обтрёпывание кромок или налипание под скребком на ленте свидетельствуют о повреждении как ролика, так и приводного барабана. В этом случае совместно оценивают не только ленту, но и ролик, и комплект скребков, контактирующих с ней.

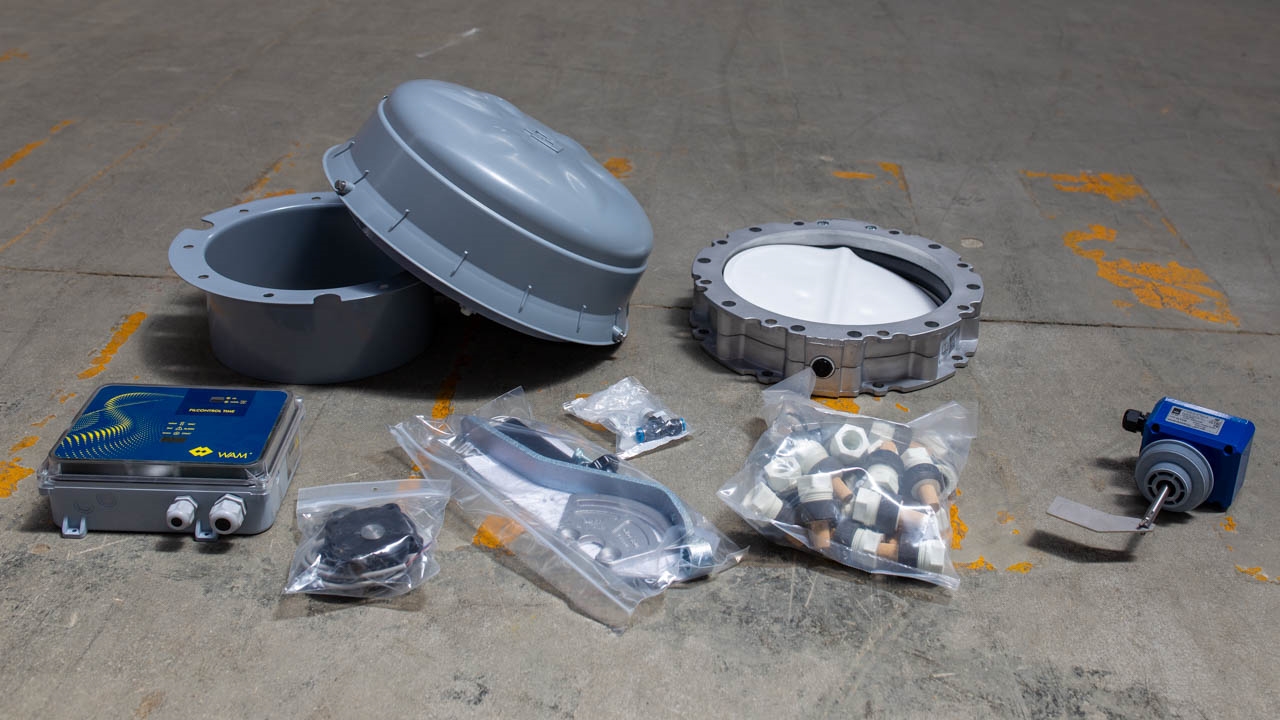

4. Оборудование силоса и WAM

Цементные силосы и системы дозирования добавок требуют критического обслуживания как в конструктивном плане, так и по контакту с пылью/жидкостями. Обеспечивается полное покрытие запчастями по 11 подтипам оборудования серии WAM; поворотные затворы, фильтрующие картриджи, датчики уровня, вибраторы и группы предохранительных клапанов — компоненты этого семейства.

Шнеки ES и TU применяются для горизонтальной и наклонной подачи таких материалов, как цемент, зола-унос и известняковая пыль. Внутренняя толщина спирали — один из параметров, который чаще всего забывают измерять на площадке; даже потеря толщины в 1-2 мм снижает эффективность подачи и повышает ток двигателя. Оригинальная линейка запчастей доступна и для одно- и двухбункерных систем добавок, работающих в связке с системами дозирования фибры.

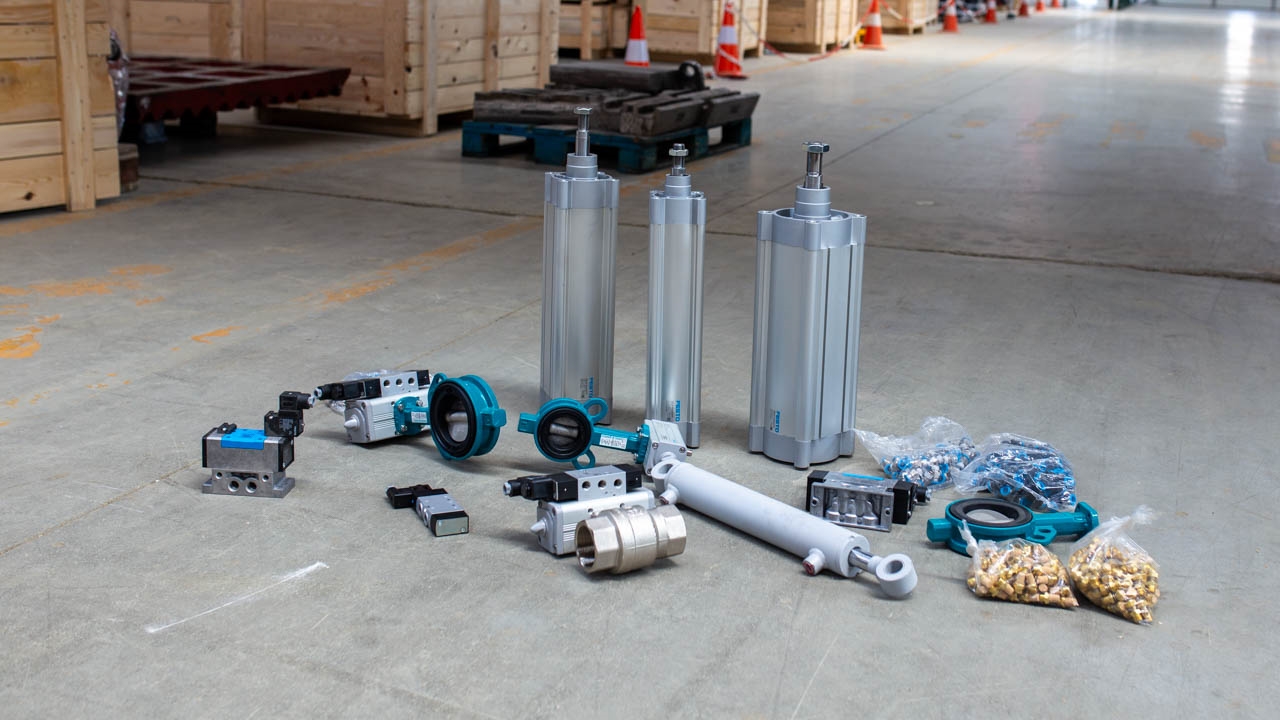

5. Пневматические, гидравлические и насосные системы

Открытие и закрытие затвора смесителя, а также движения ковша, поворотного затвора и цилиндрической передачи управляются пневматической и гидравлической энергией. Эта категория включает пневмоцилиндры марок Festo и Pemaks, гидравлические группы цилиндр-клапан-насос и насосные станции (гидрофор).

Точность цилиндра на пневмолинии напрямую влияет на повторяемость дозирования. Задержка в несколько секунд во времени закрытия затвора приводит к накопительной потере числа циклов. В гидросистемах колебание давления на выходе насоса, нагрев катушек клапана и признаки утечки — первые сигналы, требующие планового вмешательства. Насосные станции важны для линий взвешивания воды и промывки смесителя; падение давления влияет на реологию смеси и качество очистки.

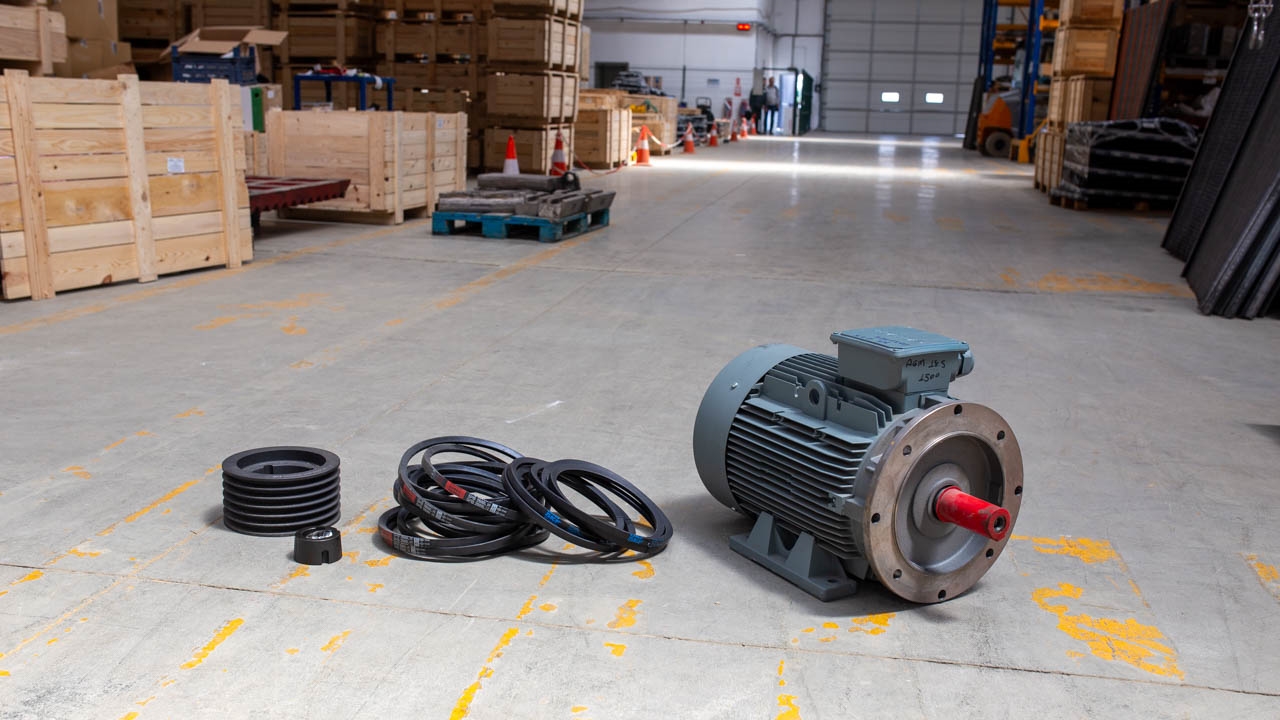

6. Электродвигатель, шкив и ремень

Поставляются электродвигатели в исполнениях на лапах B3, фланцевые B5 и с прямым соединением для привода смесителя, двигателей конвейера, компрессоров, а также двигателей шнеков и вибраторов. Для передачи мощности на складе поддерживаются группы шкивов-ремней профилей SPB, SPC и V.

Самый критичный момент при выборе двигателя — не только мощность (кВт), но и тип соединения, число полюсов, класс защиты IP и монтажный размер. При неполном указании одного из этих пяти параметров прибывший на площадку двигатель невозможно смонтировать; возникают лишние затраты на транспорт и простой. Микротрещины, оглянцевание профиля или неравномерное натяжение в группе ремней предвещают необходимость замены комплектом.

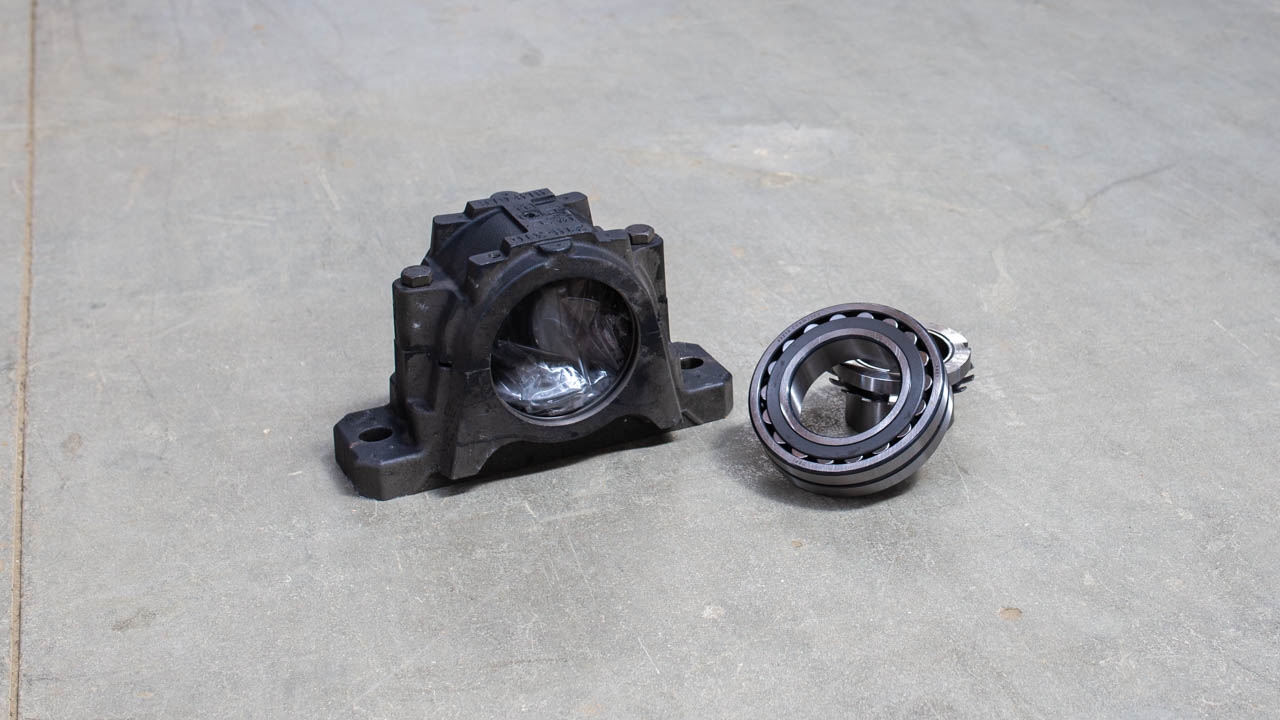

7. Корпуса подшипников, подшипники и крепёжные элементы

Во всех системах валов и барабанов применяются корпусные группы SNH, подшипники в корпусе и муфтовые. Эта категория охватывает также семейства подшипников, комплекты сальников, регулировочные кольца, каналы смазки и стандарты болт-гайка-шайба.

Самая частая ошибка при замене подшипника — не обновить сальник. Новый подшипник, установленный с изношенным сальником, вскоре теряет смазку или страдает от промывочной воды; та же неисправность повторяется в короткий срок. Обязательно указывать класс (8.8, 10.9 и т. д.) группы болт-гайка; крепление затвора смесителя болтом низшего класса — серьёзный риск безопасности.

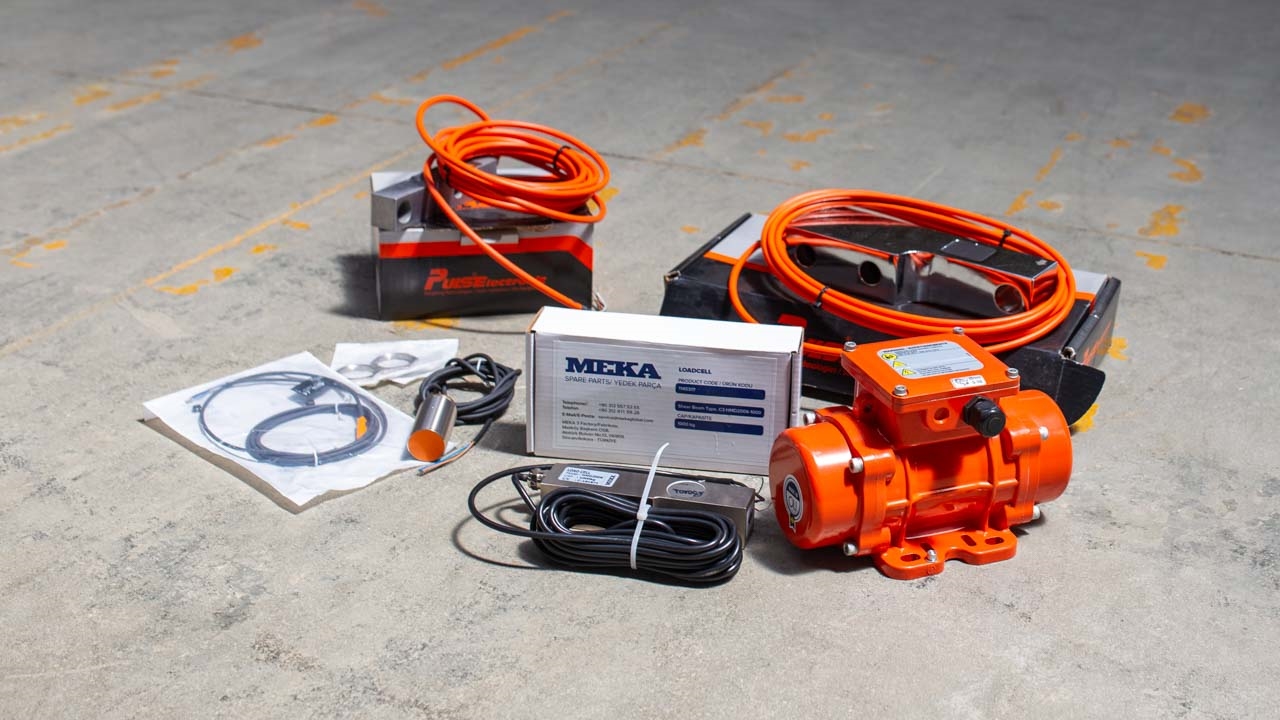

8. Тензодатчик, датчик и вибратор

Точность взвешивания — математическая основа качества бетона. Помимо тензодатчиков производства MEKA, в избранных диапазонах предлагаются датчики марок Puls и Esit. Для группы вибраторов предпочтительна марка OLİ; в семействе датчиков на стандартном складе поддерживаются семь типов: магнитный, индуктивный, ёмкостный, фотоэлектрический, ультразвуковой, давления и уровня. Калибровочные грузы также входят в эту категорию.

Тензодатчик — позиция, замену которой аналогом настоятельно не рекомендуют среди запчастей бетонного завода. Иная кривая линейности, иная температурная компенсация и иное усиление сигнала нарушают калибровку ПО автоматизации завода; отклонение дозирования напрямую отражается на качестве бетона, поставляемого клиенту.

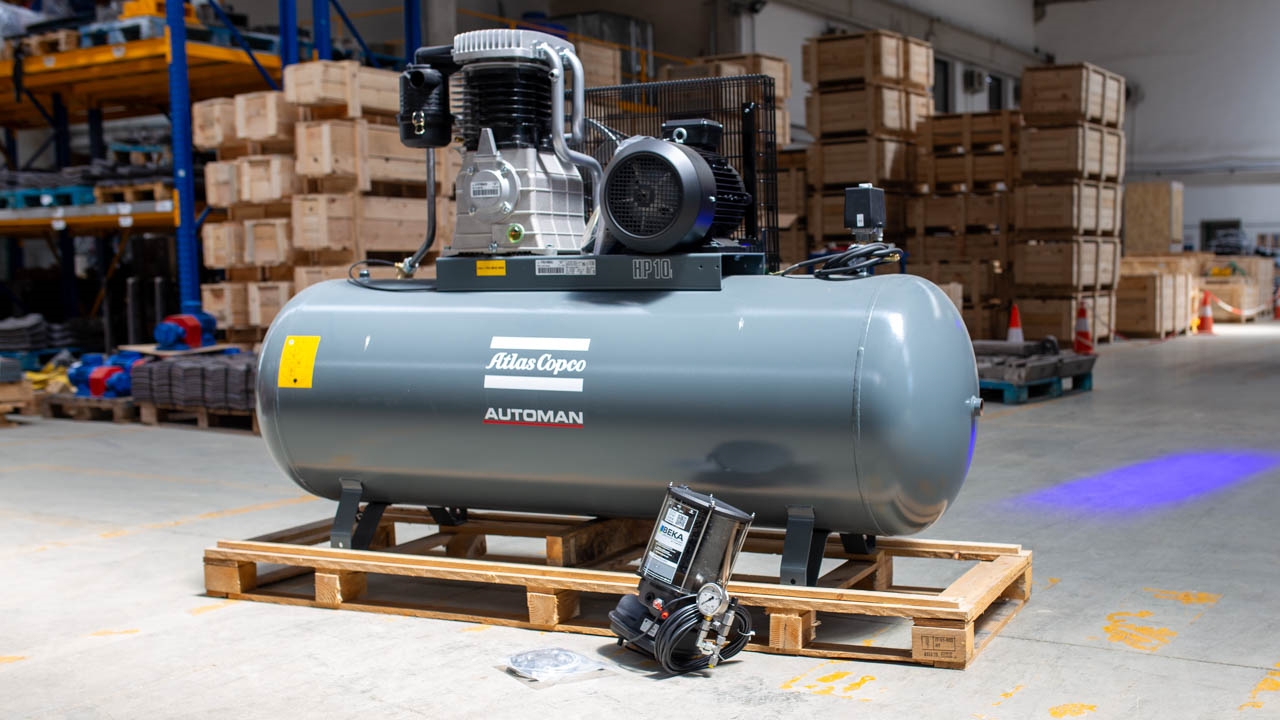

9. Автоматическая смазка и компрессор

Системы автоматической смазки применяются для смазывания опор вала смесителя и подвижных точек без ручного вмешательства. Насос, распределитель, магистраль и форсунка систем автоматической смазки марок Bekamaks и Lincoln поставляются в комплекте.

На линии компрессора имеются на складе группы запчастей и расходных материалов (масло, фильтр, ремень, комплект клапанов) марок Dalgakıran, Atlas Copco и Tamsan. Воздушная эффективность компрессора — предпосылка точности цилиндра на пневмолинии; при падении давления воздуха от компрессора затворы смесителя не закрываются полностью и цикл дозирования нарушается.

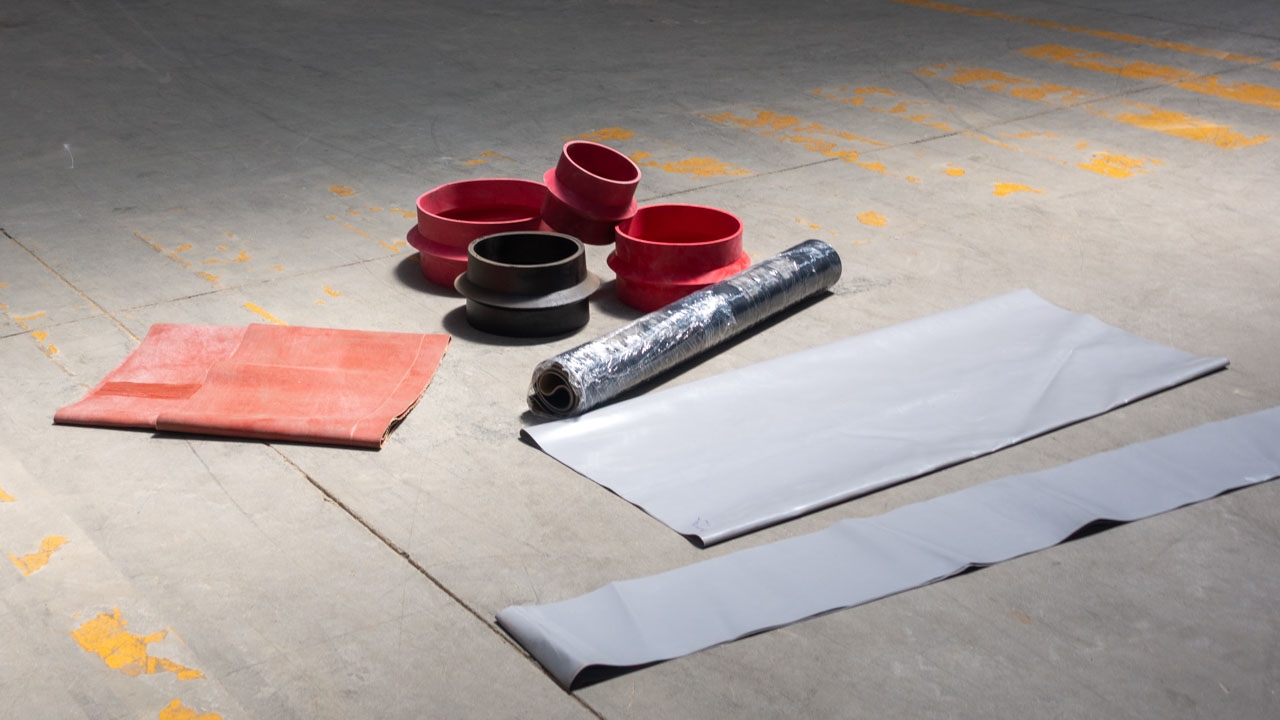

10. Резина разгрузочных лотков и аксессуары

Эта категория состоит из резины лотков для цемента, резины лотков водяного бункера, резины разгрузочных лотков смесителя, чехлов шнеков и бункеров, деталей хомутов и элементов соединения шлангов. На первый взгляд это расходники; однако утечка в один миллиметр в резине лотка оборачивается пылевыделением и нежелательной потерей продукта.

Чехлы служат не только для удержания пыли, но и для изоляции внутренней линии шнека от внешней среды. Повреждённый чехол приводит к комкованию во влажной среде, заклиниванию поворотных затворов и перегрузке двигателя шнека.

Вспомогательные системы и их запасные части

Десять основных категорий охватывают детали, образующие каркас завода. Однако современный бетонный завод не может работать с полной эффективностью без вспомогательных систем, действующих вокруг него. Следующие три системы требуют на площадке не меньше обслуживания, чем основные детали.

Пылеуловители и фильтровальные блоки

Пылевые фильтры типа jet pulse, используемые в верхней части смесителя, в верхней части силоса и в точках перегрузки, важны как для здоровья оператора, так и для соблюдения экологических норм. Группа запчастей этой системы состоит из фильтрующих картриджей (полиэстеровых, антистатических или с мембраной PTFE), электромагнитных клапанов jet pulse, уплотнительных прокладок ресивера сжатого воздуха и датчиков перепада давления.

Фильтрующие картриджи заменяют в среднем каждые 12-18 месяцев в зависимости от плотности пыли заполнителя; однако замену можно ускорить, когда значение перепада давления превышает порог. Отказ электромагнитных клапанов проявляется в том, что картриджи не поддаются очистке и быстро забиваются.

Системы нагрева и охлаждения воды

Для сохранения непрерывности производства по сезонам на заводе имеются системы водоподготовки (паровая инжекция или электрический нагреватель для зимы, чиллер или ледогенератор для лета). Группа запчастей этих систем включает нагревательные элементы, паровые клапаны, компрессор и испарители чиллера, ножи ледогенератора и датчики термостат-PT100.

На рынках с жарким климатом (Ближний Восток, Африка, Южная Азия) детали ледового блока следует держать в плановом запасе; отказ ледогенератора означает остановку заливки в летние месяцы.

Детали системы рециркуляции бетона

Системы рециркуляции бетона разделяют промывочную воду автобетоносмесителей и сбрасываемый свежий бетон на заполнитель и шлам. Семейства запчастей этой системы включают спираль спирального классификатора, внутренние износостойкие панели промывочного барабана, группу ротор-статор шламового насоса, ножи мешалки шламового бака и резину переливного порога (overflow weir).

Износ спирали напрямую влияет на эффективность классификатора; при росте выноса мелкого заполнителя рециркуляция становится неэффективной, и шламовый бак на площадке быстро заполняется.

Критические зоны износа

Любое планирование обслуживания начинается с определения зон, где износ наиболее интенсивен. На бетонных заводах есть четыре первичные зоны износа; график обслуживания строится по периодам замеров этих зон.

Внутренняя поверхность смесителя
Лопасть, рычаг лопасти, футеровка корпуса и плиты боковых стенок находятся в механическом контакте с заполнителем при каждом цикле загрузки-выгрузки. Износ следует фиксировать точечно каждые 2-3 месяца толщиномером. Если на поверхности виден волнистый неравномерный износ, одна из лопастей может отсутствовать или быть неправильно установлена.

Линия конвейера
Конвейерная лента, несущие и амортизирующие ролики, а также первичные и вторичные скребки подвергаются износу на каждом метре транспортировки заполнителя. Срок службы скребка ленты быстро сокращается, особенно при жирном заполнителе; контактную поверхность скребка следует проверять еженедельно. При появлении продольной трещины на ленте её замена без выявления причины трещины (обычно посторонний предмет или неправильная загрузка) — лишь временное решение.

Поворотные затворы WAM и внутренние спирали шнеков
На линии подачи цемента и добавок уплотнения затворов и спирали шнеков изнашиваются непрерывно. Утечка затвора приводит к потере цемента, пылевыделению и неверному взвешиванию. Толщину спирали шнека следует измерять каждые 6 месяцев; замену планируют при потере толщины на 20 процентов.

Потеря точности тензодатчика
Видимого износа нет, но со временем тензодатчик может показывать потерю калибровки, механический удар или ослабление изоляции кабеля. Проверку эталонным грузом следует проводить раз в месяц; при превышении предела отклонения калибровку необходимо обновить или заменить тензодатчик новым.

Интервалы обслуживания: от ежедневного чек-листа до годовой ревизии

Стоимость планового обслуживания составляет примерно пятую часть стоимости незапланированного простоя. Приведённый ниже график периодического обслуживания — широко принятый ориентир; его можно ужесточить в зависимости от абразивности заполнителя, рабочих смен и климатических условий.

Ежедневно (начало смены)
Проверка смазки в точках смазывания, считывание значений давления на гидравлической и пневматической линиях, прослушивание утечек воздуха, визуальный осмотр внутренней поверхности смесителя, уборка под конвейером, проверка кнопок аварийного останова.

Еженедельно
Замер натяжения ленты, проверка настройки первичного и вторичного скребков, проверка герметичности поворотных затворов WAM, слив конденсата компрессора, ручной контроль температур корпусов двигателей, регистрация значения перепада давления пылевого фильтра.

Ежемесячно
Проверка калибровки тензодатчика эталонным грузом, контроль соосности ремень-шкив, замеры тока двигателей, проверка уровня заполнения линии автоматической смазки, тепловизионное сканирование электрощита.

3-6 месяцев
Замер толщины лопасти и рычага лопасти смесителя, анализ шума и вибрации подшипников, анализ частиц гидравлического масла, контроль толщины спирали шнека, замена масла компрессора, проверка картриджей пылевого фильтра.

Ежегодно
Замена масла редуктора, ревизия главного электрощита, капитальный ремонт (overhaul) компрессора, контроль момента затяжки анкерных болтов, полное продление сертификации оборудования безопасности, проверка барабана системы рециркуляции и внутреннего покрытия шнека.

Когда этот график переносится на карту обслуживания на площадке и ведётся с системой подписей, доля незапланированных простоев заметно снижается в годовом выражении.

Умное управление складом: подход по группам A, B, C

Держать на складе все запасные части ни возможно, ни финансово оправданно. Рекомендуемый нами для площадки трёхгрупповой подход к складу всегда держит под рукой критичные позиции и не связывает капитал в ненужных позициях.

Группа A — постоянный запас (должен быть на складе внутри завода)
Лопасть и рычаг лопасти смесителя, футеровка корпуса, одна полная конвейерная лента, несущий подшипник, главный контактор и комплект предохранителей, смазка и гидравлическое масло, резина лотков, наиболее часто используемые комплекты сальников, картридж пылевого фильтра. Эта группа снижает время вмешательства при плановом простое до менее 24 часов.

Группа B — еженедельная поставка
Редуктор смесителя, главный приводной двигатель, тензодатчик, поворотные затворы WAM, спираль шнека, группы гидравлических клапанов, варианты датчиков, основные детали компрессора. Эта группа прибывает на площадку со склада в среднем за 3-7 рабочих дней.

Группа C — по проекту (поставка по запросу)
Детали рамы смесителя, анкерные профили силоса, главный электрощит, полный насосный (гидрофорный) блок, блок водяного охлаждения. По этим позициям необходимо планировать срок изготовления, который может достигать 7-15 рабочих дней.

Ежегодный пересмотр складского решения проясняет, какая позиция группы A фактически лежит на складе без надобности, а какая позиция группы B требует быстрого доступа на площадке.

Влияние климатических и эксплуатационных условий на стратегию запчастей

Одна и та же модель завода не имеет одинакового графика обслуживания в Анкаре и в Джидде. Скорость износа запчастей может отличаться до 2-3 раз в зависимости от климата, числа смен и типа заполнителя. Поэтому складские группы A/B/C нужно точно настраивать под условия площадки.

Жаркий и сухой климат (выше 40 °C, низкая влажность)
Уплотнения пневмоцилиндров твердеют быстрее, в гидравлическом масле наблюдается потеря вязкости, срок службы масла компрессора сокращается. Детали водяного охлаждения и ледового блока следует включать в критический запас. Из-за усиления пылевыделения расход фильтрующих картриджей примерно вдвое выше стандартного.

Прибрежный и влажный климат
Главная угроза — коррозия. Класс защиты IP электродвигателей и уплотнения щитов следует проверять часто; при появлении ржавчины на поверхности износостойких деталей из голой стали толщина под ржавчиной может падать быстрее, чем при непрерывном износе.

Зимняя эксплуатация (ниже нуля)
Чтобы линии воды не замёрзли, нагревательные ТЭНы, изоляция и дренажные клапаны должны быть в рабочем состоянии. Поскольку текучесть гидравлического масла снижается, запуск движения до прогрева — самая частая ошибка неопытных операторов, приводящая к повреждению насоса.

Работа в две или три смены
Все интервалы обслуживания неверны, если построены по календарному дню, а не по часам работы. Калибровка, ежемесячная при одной 8-часовой смене, при трёхсменной работе должна проводиться раз в 10 дней.

YВысокоабразивный заполнитель (базальт, гранит, шлак)
Срок службы лопасти смесителя падает до половины стандартного; в этом случае следует рассмотреть применение чугуна Ni-Hard или лопасти с двойным покрытием вместо стали Гадфильда. Срок службы конвейерной ленты и расход скребков также растут в той же пропорции.

5 частых критических ошибок при снабжении запасными частями

Опыт на площадке показывает, что большинство незапланированных простоев вызвано не механическим отказом, а неверным заказом или ошибочным решением о вмешательстве.

Процесс заказа запасных частей MEKA

Ключ к быстрой и точной отгрузке — заказ, оформленный с правильной информацией.

Базовая информация, необходимая для заказа:

- Серийный номер завода и год выпуска
- Тип смесителя (двухвальный / одновальный / планетарный / тарельчатый)
- Группа деталей и, по возможности, фото детали
- Адрес доставки и данные контактного лица
- Уровень срочности (плановое обслуживание или незапланированный простой)

Сроки поставки

Подавляющее большинство деталей производства MEKA имеется на складе. Для изделий специального изготовления или зарубежной поставки срок составляет 3-15 рабочих дней в зависимости от группы деталей; после получения запроса вам сообщается точный срок.

Поддержка монтажа и установки на площадке

По запросу бригада технического сервиса направляется на площадку вместе с поставкой запчастей; обеспечивается поддержка монтажа, регулировки и пусконаладки. Эта услуга рекомендуется особенно для деталей редуктора, смесителя, тензодатчика и автоматизации.

Поставка для заводов, не относящихся к MEKA

Для широко применяемых стандартных компонентов (подшипник, ремень, датчик, тензодатчик, двигатель и т. д.) поставка может обеспечиваться и для заводов других марок. После передачи запроса оценивается совместимость и даётся ответ.

Управление запасными частями бетонного завода — дисциплина гораздо более широкая, чем отгрузка одной детали: нужная деталь должна быть на площадке в нужное время и с нужной спецификацией. Заводы, наладившие эту дисциплину, не срывают месячный план производства, не рискуют возвратами из-за отклонения качества бетона и укладывают совокупные затраты на обслуживание в предсказуемый бюджет.

Обладая более чем тридцатипятилетним опытом на площадке и портфелем проектов мирового масштаба, MEKA предлагает оригинальные запасные части, широкий склад и техническую поддержку в обширном ряде категорий — от деталей смесителя до оборудования конвейера и от тензодатчика до системы автоматической смазки. Свяжитесь с нашей командой, чтобы передать запрос на запчасти, вызвать технический сервис на площадку или составить список складского запаса группы A специально для вашего завода.
