Запасные части
для дробления и грохочения

При выборе поставщика запасных частей распространено сравнение «оригинал или аналог»; однако настоящее различие заключается в том, кто изготавливает деталь. Когда проектировщик, изготовитель и поставщик запасных частей дробильно-сортировочной установки — одна и та же компания, это даёт четыре основных преимущества.

Совместимость, обусловленная конструкцией.
Щёчная плита дробилки, броня чаши (bowl liner) конусной дробилки, било (blow bar) роторной дробилки — ни одна из этих деталей не является отдельным компонентом; каждая является частью системы, спроектированной вместе с основным оборудованием. Запасная часть, изготовленная её производителем, имеет допуски, рассчитанные на защиту подшипника, вала и редуктора основного оборудования. Даже если деталь стороннего производителя совпадает по габаритам, небольшое отклонение по твёрдости поверхности, углу посадки или усилию зажима со временем вызовет повреждение подшипников, ослабление креплений или вибрацию основного оборудования. Стоимость таких вторичных повреждений намного превышает разницу в цене детали.

Проверенный материал и испытания.
Изнашиваемая деталь заводского изготовления проходит испытания на химический состав и твёрдость. Содержание марганца в марганцевой щёчной плите, градиент твёрдости била из карбида хрома, толщина износостойкой плиты Hardox — всё это документируется в записях контроля качества и по запросу передаётся вместе с поставкой. В недокументированных каналах поставок риск присутствует всегда; когда деталь правильного вида имеет неверную твёрдость, она изнашивается вдвое быстрее или может привести к внезапному разрушению.

Гарантия производителя.
Каждая запасная часть, отгруженная службой послепродажного обслуживания MEKA, покрывается гарантией на материал и изготовление. В сторонних каналах объём гарантии, распределение ответственности и бремя доказывания чаще всего перекладываются на конечного пользователя. Для установки это вопрос не бумаги, а того, кто оплатит счёт за незапланированный отказ.

Данные с объектов и глобальная логистика.
Более 4 500 установок MEKA в более чем 110 странах обеспечивают службе послепродажного обслуживания сеть обратной связи в реальных производственных условиях: какая деталь сколько служит на каком материале, какой вариант материала нужен в каких условиях. Этот накопленный опыт напрямую отражается в рекомендациях по подбору запасных частей. Благодаря производственным центрам в Турции и широкой складской сети для часто изнашиваемых позиций поддерживается высокий уровень запасов; для деталей, требующих специального изготовления, задействуется приоритет производства.

Работа с единым поставщиком даёт ещё одно ощутимое преимущество: все записи о запасных частях, история счетов и сроки поставки по складскому учёту установки собираются в одном месте. Это означает прямую прозрачность для годового планирования технического обслуживания и оптимизации запасов.

Нужна оферта под вашу установку?
Свяжитесь с нами через форму «Запросить предложение» внизу страницы, указав данные вашего оборудования, и служба послепродажного обслуживания MEKA ответит вам в кратчайшие сроки.

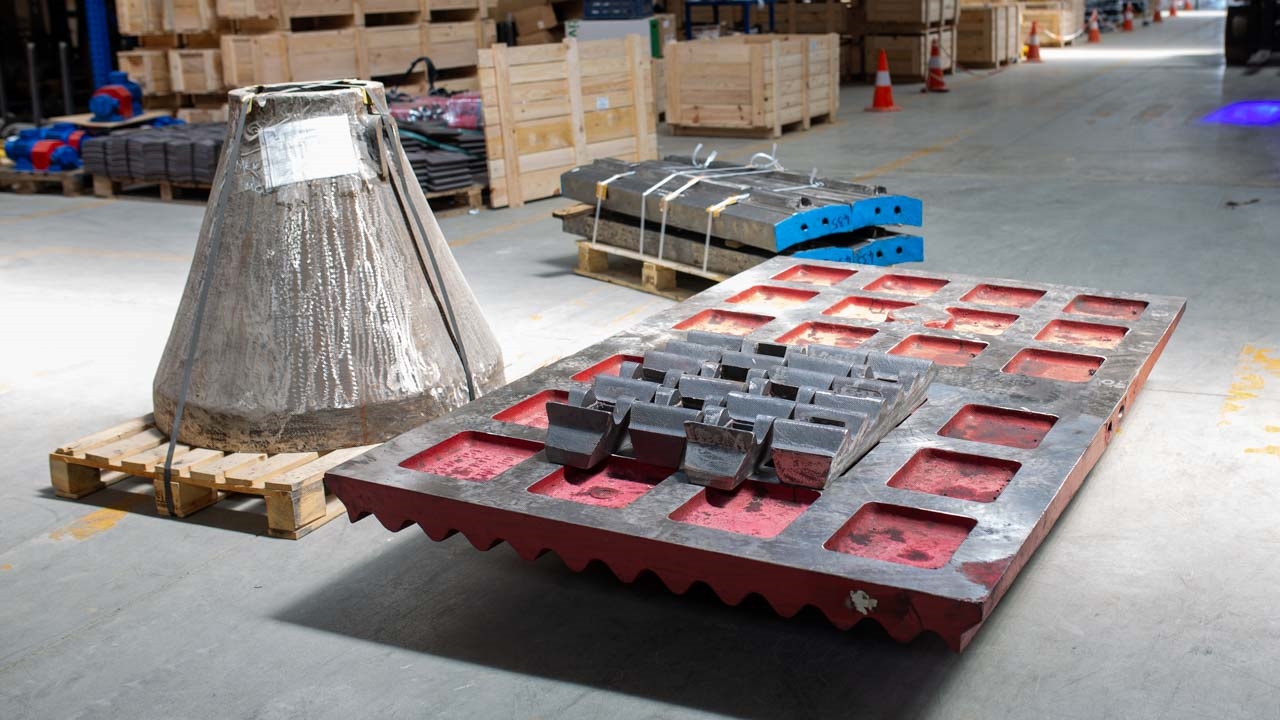

Дробилки — это оборудование, подвергающееся наиболее интенсивному износу на дробильно-сортировочной установке. MEKA поставляет оригинальные запасные части для всех пяти основных семейств дробилок: щековых, роторных (первичного, вторичного и третичного дробления), конусных, молотковых и центробежно-ударных (VSI). Для каждого семейства точки износа, ожидаемый ресурс и подходящий выбор материала различаются.

Запасные части щековой дробилки

Щековые дробилки — наиболее часто выбираемый тип на этапе первичного дробления. Износ приходится главным образом на неподвижную и подвижную дробящие плиты; однако боковые (щёчные) плиты, комплекты клиньев, подшипники эксцентрикового вала, распорная плита (toggle plate) и механизм зажима также являются регулярно обновляемыми позициями.

Дробящие плиты изготавливаются из марганцовистой стали Гадфильда; в зависимости от абразивности материала предпочитается вариант Mn14, Mn18 или Mn22. Ресурс дробящей плиты зависит от размера загрузки, типа материала и дисциплины оператора; на мягком известняке она служит заметно дольше, чем на базальтовых объектах. Если перед заказом сообщаются индекс работы Бонда и значения истираемости по Лос-Анджелесу для материала объекта, служба послепродажного обслуживания подскажет правильный вариант марганца. При заказе дробящих плит распространённым выбором является обновление комплектом вместе с боковой плитой и набором фиксирующих клиньев; это сводит к минимуму потери линии во время замены.

Запасные части роторной дробилки (первичной, вторичной, третичной)

В роторных дробилках центром износа является било (blow bar). В первичных роторных дробилках предпочитают била из хромистого сплава, а на вторичной и третичной стадиях выбирают более твёрдые била из сплава с карбидом хрома или с керамическим упрочнением. Помимо била, регулярному обновлению подлежат износостойкие плиты диска ротора, внутренняя броня крышки, износостойкие плиты корпуса, отбойные плиты (impact apron), комплекты натяжных болтов и подшипники ротора. Когда било достигает определённого уровня износа, его можно перевернуть на роторе, чтобы получить второй срок службы; при соблюдении рекомендованного производителем интервала и техники механической обработки это практически удваивает ресурс детали.

Запасные части конусной дробилки

Конусные дробилки — сердце установки для производства мелкого и среднего материала; поэтому мантия и броня чаши (bowl liner / cóncavo) являются одновременно наиболее часто заменяемыми и наиболее критичными изнашиваемыми позициями. Кроме того, защита вала (head guard), пылезащитное уплотнение, опорные кольца, гидроцилиндры, детали системы зажима и компоненты редуктора являются естественными позициями программы запасных частей.

Для конусных дробилок MEKA предлагает различные комплекты мантия-чаша, отличающиеся содержанием марганца и профилем зубьев: стандартный, экстрамелкий, экстракрупный и — для особых объектов — варианты с дифференцированным профилем термообработки. Правильный выбор комплекта мантия-чаша напрямую влияет как на форму зёрен продукта, так и на энергопотребление дробилки; неправильно подобранный комплект снижает ликвидность произведённого песка.

Запасные части молотковой дробилки

Молотковые дробилки обеспечивают высокую производительность на мягких и средней твёрдости породах, особенно на объектах известняка и мергеля. Износ сосредоточен на головках молотков, плитах корзины, боковых плитах и сменных колосниковых решётках. Изменение зазора решётки — то есть замена набора зазоров решётки для изменения состава выходного материала — является часто используемым решением по запасным частям для гибкости эксплуатации между объектами.

Запасные части центробежно-ударной дробилки (VSI)

Центробежно-ударные дробилки формируют кубовидную форму зерна и являются критически важным оборудованием для заполнителей товарного бетона и асфальта. Их точки износа иные: блоки ротора, кольца наковальни (anvil ring), крышки головки стола, распределительные диски, изнашиваемые втулки и варианты наконечников с напайкой из карбида вольфрама. Правильное время работы и подбор изнашиваемых деталей дробилок VSI напрямую влияют на показатель эквивалента песка и форму зерна произведённого песка, что является важнейшим показателем качества для производства товарного бетона.

Для какой дробилки вы ищете детали?
Сообщите серийный номер вашего оборудования и тип материала через форму «Запросить предложение»; позвольте нашей команде порекомендовать правильный вариант материала.

Грохочение — это этап, на котором напрямую определяются производительность и качество продукта. Из двух установок одинаковой производительности дробления та, что выбирает правильную просеивающую поверхность и правильную механику вибрации, производит значительно больше товарного материала. Запасные части грохота рассматриваются по двум крупным направлениям: материал просеивающей поверхности (то есть сетки или модули) и механика вибрации.

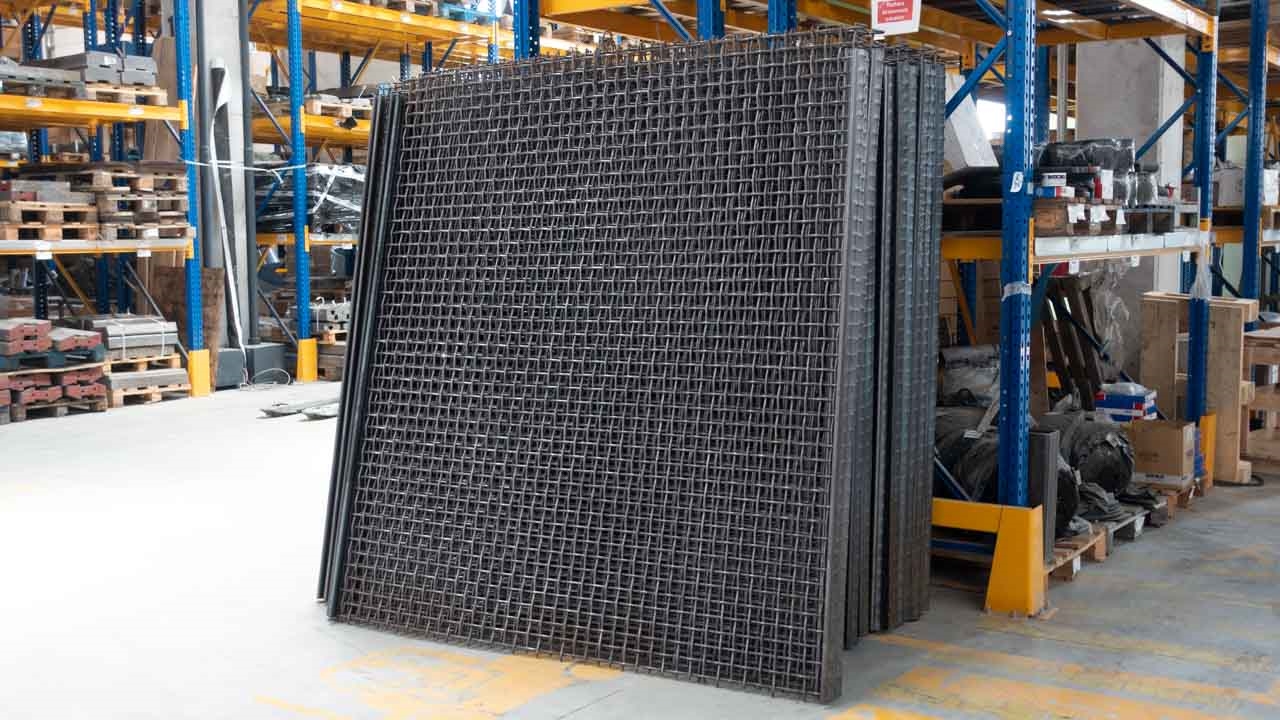

Просеивающие поверхности и модули

Для просеивающей поверхности предпочитают три основных материала. Плетёные металлические сетки — обеспечивают долгий срок службы при высокой абразивности, имеют большое живое сечение, однако профиль шума и износа у них агрессивный. Полиуретановые модули — благодаря модульной конструкции обеспечивают лёгкую локальную замену, низкий шум и стойкость к налипанию при мокром грохочении; но живое сечение у них меньше, чем у металлической сетки. Резиновые модули — предпочтительны особенно на стадиях скальпирования или первичного грохочения, подверженных сильным ударам и потоку крупных зёрен. Гибридные решения — применение резины или металла на верхних деках и полиуретана на нижних — совместно оптимизируют износостойкость и пропускную способность.

MEKA может адаптировать все эти варианты материала для семейств наклонных, горизонтальных, колосниковых (grizzly), скальпирующих и обезвоживающих грохотов в соответствии с типом материала объекта заказчика и целевым зерновым составом. Толщины модулей, формы отверстий (квадрат, прямоугольник, овал, щель), системы крепления деки и торцевые заглушки поставляются в оригинальном качестве. Для грохота промывки песка выбор полиуретанового модуля снижает налипание во влажных условиях для более чистого разделения; на грохотах, производящих мелкий материал, размеры отверстий модуля калибруются по спецификации продукта.

Комплекты пружин, эксцентрик и вибрационный узел

«Сердце» грохота — вибрационный узел. Комплекты пружин — винтовые пружины фиксированной калибровки или изоляторы на резиновой опоре — напрямую определяют амплитуду колебаний деки. Усталостные или сбитые по калибровке пружины незаметно снижают эффективность грохочения; ежемесячное падение на 2-3 % к концу года превращается в потерю товарного продукта. Эксцентриковый вал, подшипники эксцентрика, балансировочные грузы и вибромоторы образуют линию передачи энергии грохота. Обновление пружин комплектом предотвращает усталость рамы из-за несбалансированных колебаний, поэтому служба послепродажного обслуживания рекомендует заменять весь комплект, а не отдельную пружину.

Защита рамы, разделение продукта и принадлежности

Боковые плиты грохота, головные и хвостовые детали, боковые ограждения деки, плиты разделения продукта и износостойкие плиты загрузочного короба — это позиции, которые со временем требуют обновления. Эти плиты обычно поставляются класса Hardox, вырезанные лазером. Из принадлежностей на складе поддерживаются зажимы крепления деки, высокопрочные крепёжные болты, уплотнительные прокладки и полные монтажные комплекты.

Если ваши модули грохота изношены, свяжитесь с нами через форму «Запросить предложение» внизу страницы для подбора варианта материала под ваш объект.

Мойки — будь то спиральная мойка мелкого/крупного материала, лопастная мойка (log washer) или компактная песчаная установка — работают непрерывно под потоком воды, шлама и абразивного материала. Поэтому их программы запасных частей имеют иные приоритеты, чем у других категорий; помимо износа, коррозия и уплотнение являются отдельной темой.

Изнашиваемые детали спирали и наконечники лопастей

На мойках мелкого материала внешние кромки лопастей спирали — зона наиболее быстрого износа. Если этот износ не отслеживать, сначала снижается качество промывки, затем уменьшается транспортирующая способность спирали, и в конце концов мойка начинает работать ниже своей производительности. Износостойкие накладки лопастей спирали продлевают срок службы за счёт локальной замены; при сильном износе выполняется обновление полным комплектом замены спирали.

Со стороны лопастной мойки (log washer) самая критичная деталь — наконечники лопастей (paddle tips). Распространённая ошибка на объекте — заменять только наконечники, пропуская их корневые крепёжные болты; ослабление болтов нарушает балансировку вала и перегружает подшипники. В комплектах наконечников, отгружаемых производителем, вместе идут болт, гайка, стопорная шайба и уплотнительное кольцо. Такой комплектный подход предотвращает затраты на повреждение подшипников, вызванные поштучными поставками, выбранными потому, что это «дешевле».

Узлы подшипников, уплотнение и защита вала

В мойках узлы подшипников — самый чувствительный механический элемент, работающий во влажных условиях. Помимо программы смазки, установленной производителем, сохранение уплотнения напрямую определяет ресурс подшипника. На складе поддерживаются стандартные сальники, лабиринтные уплотнения и усиленные комплекты уплотнений для объектов с особыми условиями. Изнашиваемые втулки вала — критичная позиция, которая предотвращает износ вала в зоне уплотнения и при замене защищает сам вал; эта втулка — одна из важнейших защитных инвестиций для снижения стоимости замены основного вала.

Детали компактной песчаной установки

Компактные песчаные установки — это интегрированные системы, где гидроциклон, обезвоживающий грохот и насосная группа работают вместе. Программа запасных частей работает отдельно для каждого подкомпонента этой системы: броня гидроциклона (apex и vortex), резина улитки насоса, рабочее колесо, подшипники и комплекты пружин обезвоживающего грохота, комплекты муфт двигателя. Для компактных песчаных установок MEKA поставляет эти запасные части подгрупп через единый канал — без необходимости закупать их по отдельности у разных производителей компонентов. Это снижает логистическую сложность и упрощает учёт счетов.

Если производительность вашей мойки снизилась, обратитесь к нашей службе послепродажного обслуживания за оценкой под конкретный объект.

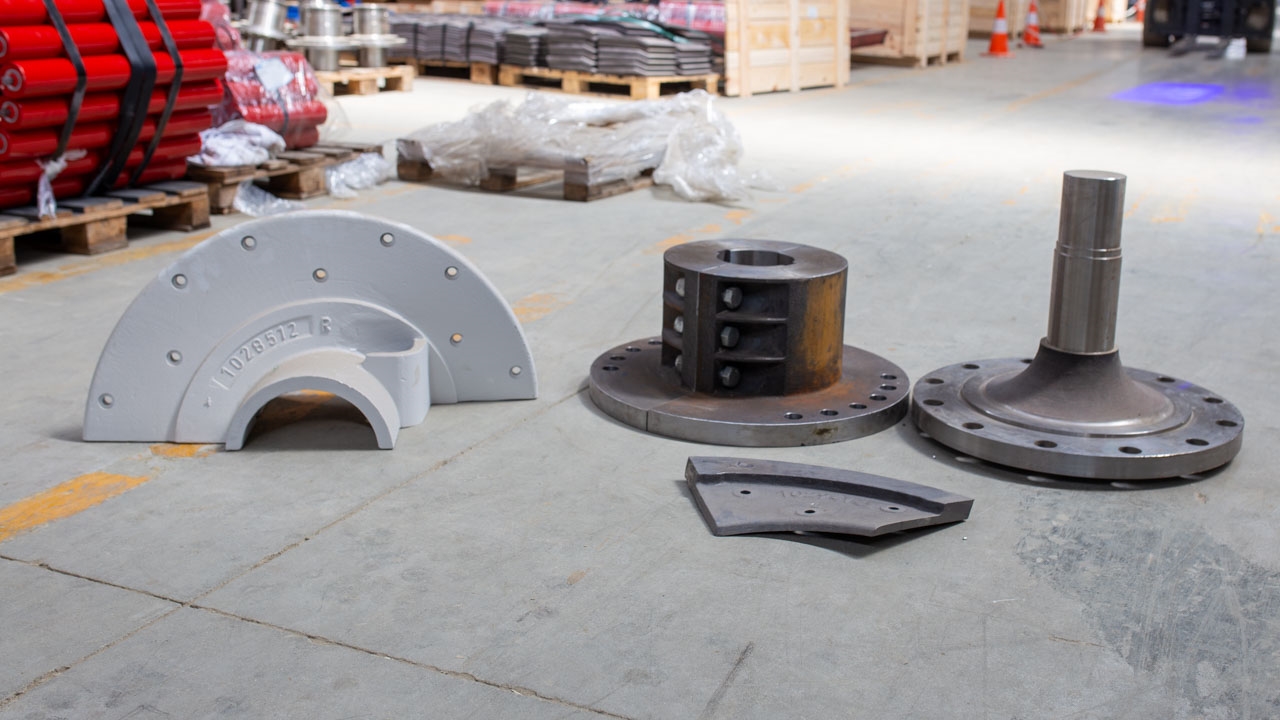

Хотя питатель выглядит скорее как промежуточный этап, чем как оборудование, это один из компонентов, сильнее всего влияющих на тоннаж и непрерывность работы установки. Незапланированная остановка питателя за час приводит к завалу или опустошению по всей линии. Поэтому запасные части питателя рассматриваются как критическая складская позиция.

Детали пластинчатого питателя (apron)

В пластинчатых питателях пластины, цепь, звенья, ролики, натяжной узел и приводная звёздочка подлежат регулярному обновлению. Пластины предлагаются в вариантах Hardox или марганцевого литья; звенья цепи и комплекты роликов поставляются по стандарту, откалиброванному под нагрузку загрузки. Оригинальные пресс-формы пластин, хранящиеся у производителя в производственном архиве, означают, что запасные части можно поставить без размерных несоответствий даже для пластинчатого питателя старше десяти лет.

Детали питателя wobbler

Питатели wobbler — это специальные решения, объединяющие предварительное грохочение с подачей. Основные изнашиваемые позиции — узлы валов, броня шестерён, подшипники валов и износостойкие плиты корпуса. Подшипники валов напрямую связаны с программой смазки; самая частая ошибка на объекте — устранять повреждение подшипника, вызванное пропущенной периодической смазкой, полной заменой вала вместо поставки запасной части. Своевременное обновление подшипника — самый экономичный способ защиты вала.

Детали вибрационного колосникового питателя (grizzly)

Этот тип питателя объединяет предварительное скальпирование (scalping) с подачей. Износ сосредоточен на колосниках grizzly, комплектах пружин, эксцентриковом механизме и соединениях крепления двигателя. Колосники grizzly предлагаются в вариантах марганцевого литья или Hardox; настройка зазора между колосниками под объект заказчика (изменение шага) — часто запрашиваемый тип поставки. Для установок, желающих изменить состав выходного материала, это изменение — наиболее эффективное вмешательство, которое можно выполнить без замены оборудования.

Детали ленточного питателя

Ленточные питатели используются для транспортировки тоннажа контролируемым потоком. Износ приходится главным образом на конвейерную ленту, роликоопоры, приводной барабан, натяжной барабан, натяжитель и скребок. Запасные части ленточного питателя во многом совпадают с запасными частями конвейеров, и к ним применяется тот же стандарт качества.

Детали лоткового и вибрационного питателя

В лотковых и вибрационных питателях износ приходится на внутренние износостойкие плиты лотка, защиту боковых стенок, пружины и эксцентриковый или вибрационный двигатель. Комплекты износостойких плит обычно отгружаются пакетом, включающим плиту, монтажные болты и уплотнительные прокладки; такой подход сокращает время монтажа и устраняет проблемы, вызываемые как поштучно закупаемыми деталями, так и монтажными несоответствиями.

У вас низкий запас запасных частей питателя?
Свяжитесь с нами через форму «Запросить предложение» для получения рекомендации по годовому пакету запасных частей под вашу установку.

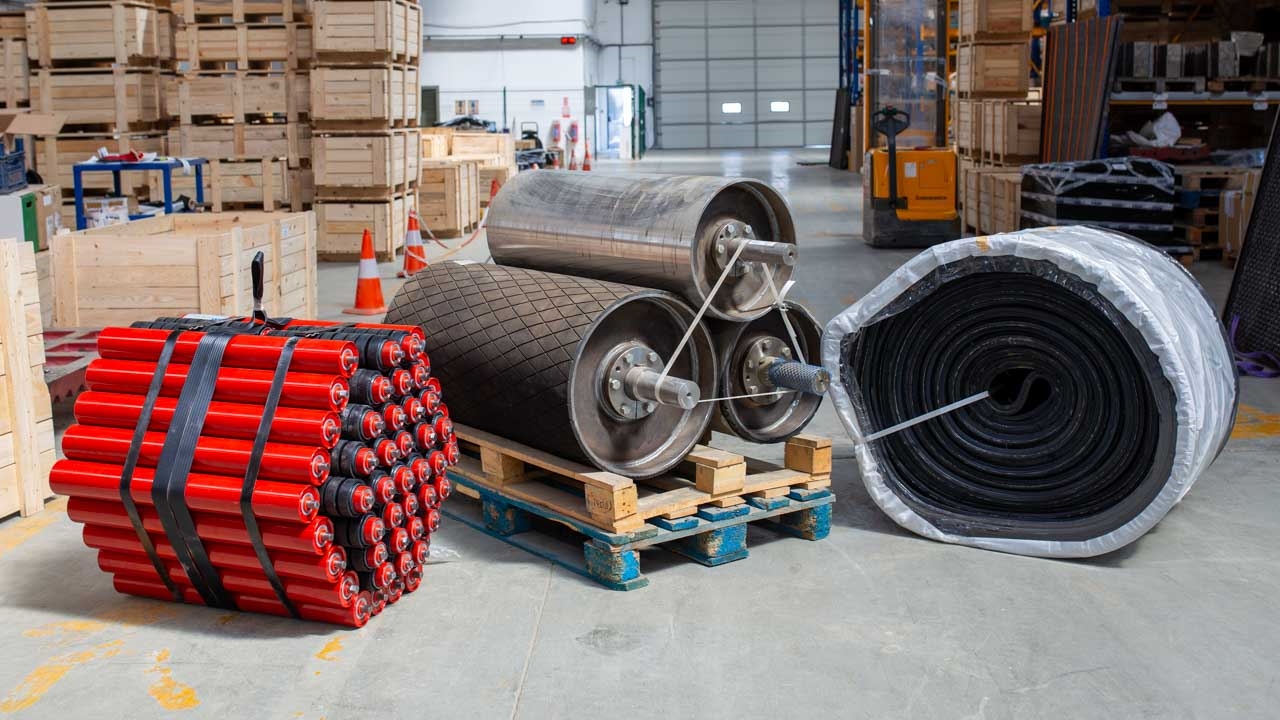

На дробильно-сортировочной установке общая длина ленты легко достигает сотен метров; на ней работают сотни роликов, десятки барабанов и десятки скребков. Поэтому запасные части конвейера — категория с наибольшим числом позиций, и правильная стратегия поставок определяет значительную часть общей стоимости запасных частей установки.

Роликоопоры

На конвейере есть три основных типа роликов: несущие ролики (в верхней части, по которым течёт материал), возвратные ролики (в нижней части, несущие пустую ленту) и амортизирующие ролики (в зоне загрузки, гасящие удары). MEKA держит в оригинальном складском запасе различные классы подшипников, втулок и профилей обкладки для всех трёх типов. Качество подшипников роликов напрямую влияет как на ресурс ленты, так и на энергопотребление двигателя: плохой подшипник увеличивает трение, нагрузка на двигатель и счёт за энергию растут вместе. Когда годовой коэффициент замены роликов планируется в диапазоне 5-15 % в зависимости от размера установки, постановка критических позиций на склад — экономически эффективная стратегия.

Приводной и натяжной барабан

Приводной барабан — это основная поверхность, передающая движение двигателя на ленту. Обкладка поверхности барабана (lagging) — резина или резина с керамическим упрочнением — критический элемент, предотвращающий проскальзывание ленты. Изношенная обкладка приводит к потере сцепления с лентой; это проявляется в росте нагрузки двигателя и со временем в износе кромок ленты. Натяжной барабан вместе с натяжителем регулирует натяжение ленты. Предложение только комплекта обновления обкладки вместо полного запасного барабана в большинстве случаев выгоднее и по стоимости, и по времени монтажа.

Выбор конвейерной ленты

Выбор конвейерной ленты — одно из незаметных, но в долгосрочной перспективе самых дорогих решений дробильно-сортировочной установки. Ленты с каркасом EP (полиэстер-нейлон) универсальны и достаточны для большинства стандартных применений с заполнителями. Ленты с тросовым (стальным кордом) каркасом предпочтительны для транспортировки на большие расстояния и с высоким тоннажем; хотя начальные вложения высоки, на больших расстояниях они могут быть выгоднее по совокупной стоимости владения. Износостойкие классы обкладки (категории Y, X, W классификации ISO) выбираются в зависимости от абразивности материала. Термостойкие ленты предназначены для применения с горячим материалом и клинкером. MEKA предлагает ленты под конкретный объект вместе с услугами резки по длине, стыковки и монтажа.

Скребки и вспомогательные позиции

Первичный скребок (перед приводным барабаном) и вторичный скребок (на выходе приводного барабана) очищают остатки материала на ленте и предотвращают их попадание на роликовую и возвратную сторону. Изношенный скребок сокращает ресурс ленты и создаёт налипание материала на возвратных роликах, что повышает коэффициент замены роликов. Помимо комплектов скребков, через единый канал поставок предоставляются и расходные позиции: щётки очистки ленты, бортовые уплотнительные резины, болты натяжителя, клиновые ремни и монтажные комплекты.

Критические позиции вашей конвейерной линии следует поставить на склад.
Запросите у нашей команды оценку для пакета запасных частей под вашу установку.

В запасных частях для дробления и грохочения тема «материала» — один из источников разницы в цене и, при правильном понимании, одна из самых критичных позиций отчёта о прибылях и убытках. Изнашиваемые детали MEKA охватывают три основных семейства металлических материалов плюс дополнительную полимерно-резиновую группу.

Марганцовистая сталь Гадфильда

Марганец Гадфильда (высокомарганцовистая сталь) — уникальный материал, приобретающий поверхностную твёрдость под ударом. Относительно мягкая при первой установке поверхность подвергается наклёпу под потоком материала и приобретает стойкость к износу. В зависимости от содержания марганца предпочитаются различные варианты: Mn14 — стандартный выбор для материалов средней твёрдости; Mn18 предпочтителен для твёрдых материалов и интенсивно работающих первичных щековых дробилок, где наклёп происходит быстрее; Mn22 применяется в специальных случаях, особенно в билах, подверженных высокой ударной нагрузке, и на установках с загрузкой крупных зёрен.

Все эти варианты предлагаются для дробящих плит, комплектов мантия-чаша, колосников grizzly и пластин apron; правильный выбор делается на основе индекса работы Бонда и значений истираемости по Лос-Анджелесу для материала объекта.

Легированная хромом литая сталь

Легированная хромом литая сталь работает по иному механизму износа, чем марганец: её поверхностная твёрдость высока изначально и не требует наклёпа. Благодаря этому она эффективнее на стадиях вторичного и третичного дробления — то есть в точках, где не возникает удара, достаточного для наклёпа марганца.

По мере роста содержания карбида хрома повышается износостойкость; но растёт и хрупкость, поэтому, особенно для бил роторных дробилок, оптимальный выбор делается при определённых соотношениях хром/углерод. Для бил роторных дробилок на складе поддерживаются различные профили хромистого сплава, и подходящий тип выбирается в зависимости от стадии дробления.

Износостойкие плиты Hardox и футеровка из листовой стали

Hardox — это семейство высокопрочной износостойкой листовой стали производства SSAB. Hardox 400, 450 и 500 — классы разных диапазонов твёрдости.

Hardox — предпочтительный материал для футеровки жёлобов, футеровки точек перегрузки, футеровки лотка питателя, головных и хвостовых ограждений грохота и общих применений защиты из листовой стали. Износостойкие листовые плиты изготавливаются лазерной резкой; монтажные зазоры и сварочные поверхности поставляются с точностью, соответствующей оригинальному оборудованию.

Полиуретан, резина и керамическое упрочнение

Изнашиваемый материал не ограничивается металлом. Применяются полиуретановые модули на грохотах, резиновая футеровка на жёлобах моек, резиновые поверхности из специального компаунда на кромках скребков и эластомерные решения в амортизирующих подушках точек перегрузки.

Кроме того, резина с керамическим упрочнением для футеровки приводного барабана предпочтительна в применениях с высоким тоннажем. Эта группа материалов даёт критическое преимущество по производительности в части снижения налипания, контроля шума и гашения ударов.

Каждый час, потраченный на заказ запасных частей, — это затраты для установки. Чтобы поставить нужную деталь как можно быстрее, службе послепродажного обслуживания необходим определённый набор информации. Подготовка правильных данных до заказа может сократить процесс с дней до часов.

Сведения, которые следует подготовить перед заказом

• Серийный номер и год выпуска оборудования: даже разные серийные номера одной модели могут иметь различие в версии детали.
• Общая наработка в часах или накопленный тоннаж: критические данные для проверки момента замены изнашиваемой детали под конкретный объект.
• Чёткое фото изношенной детали: по возможности снимок, сделанный на месте до демонтажа детали, с масштабной привязкой.
• Тип материала и данные об абразивности: необходимы для выбора правильного варианта материала. При наличии значений истираемости по Лос-Анджелесу и индекса работы Бонда их следует сообщить.
• Местоположение объекта и предпочтения по отгрузке: варианты автомобильной перевозки, морского контейнера или авиагруза напрямую влияют на срок доставки.

Выбор канала связи

При незапланированной остановке WhatsApp и прямой телефон обеспечивают самый быстрый ответ. Для плановых запросов на пополнение запаса деталей или сервисный пакет передача подробной информации через форму запроса даёт более точное предложение. Электронная почта предпочтительна для случаев, когда нужно передать фото и техническую документацию. Круглосуточная линия поддержки обеспечивает прямой доступ к службе послепродажного обслуживания в экстренных ситуациях независимо от страны.

Различие между складом и специальным изготовлением

Для часто изнашиваемых позиций MEKA поддерживает высокий уровень запаса на своём заводе. Для этих позиций срок поставки состоит главным образом из логистического процесса. Для реже обновляемых деталей или требующих особой комбинации задействуется приоритет производства; в этом случае важно правильное планирование времени. Годовой план пакета запасных частей под конкретную установку заранее ставит на склад часто изнашиваемое и превращает специальное изготовление в плановый заказ. Этот пакет снижает стоимость запаса, уменьшает риск незапланированного простоя и делает годовой бюджет закупок предсказуемым.

Пакет запасных частей под конкретную установку

Пакеты запасных частей под конкретную установку, подготовленные с учётом годового тоннажа, парка оборудования и типа материала, опираются на данные с объектов службы послепродажного обслуживания и глобальную сеть обратной связи. Пакет предлагает чёткий план того, какая позиция будет обновляться с какой частотой, какая будет поставлена на склад, а какая — поставляться под заказ. Такой подход стандартизирует процессы закупок, особенно для групп, эксплуатирующих несколько установок.

Хотите рекомендацию по годовому пакету под вашу установку?

Поделитесь вашим парком оборудования через форму «Запросить предложение» внизу страницы, и служба послепродажного обслуживания MEKA ответит вам с подробным анализом.
