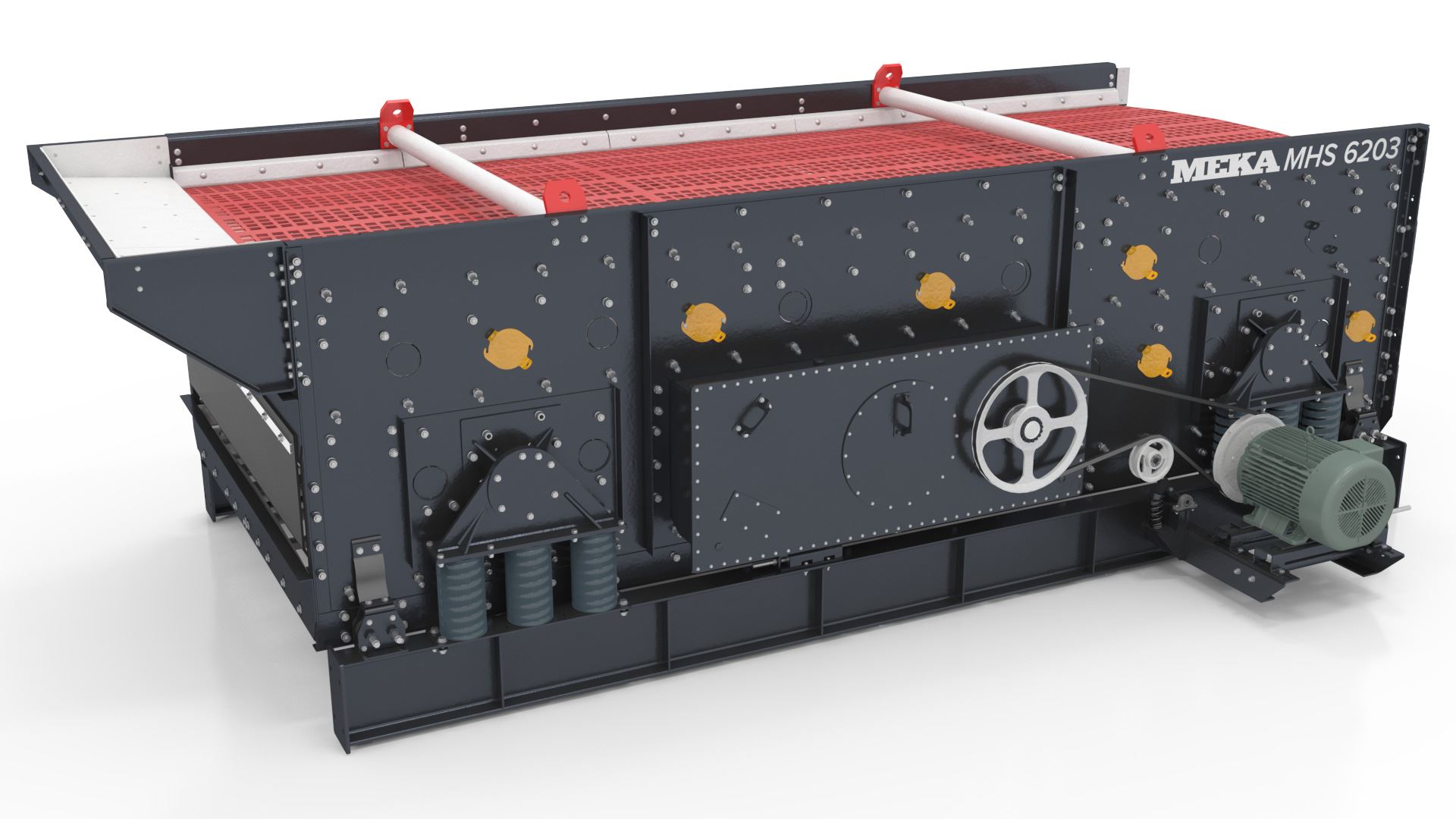

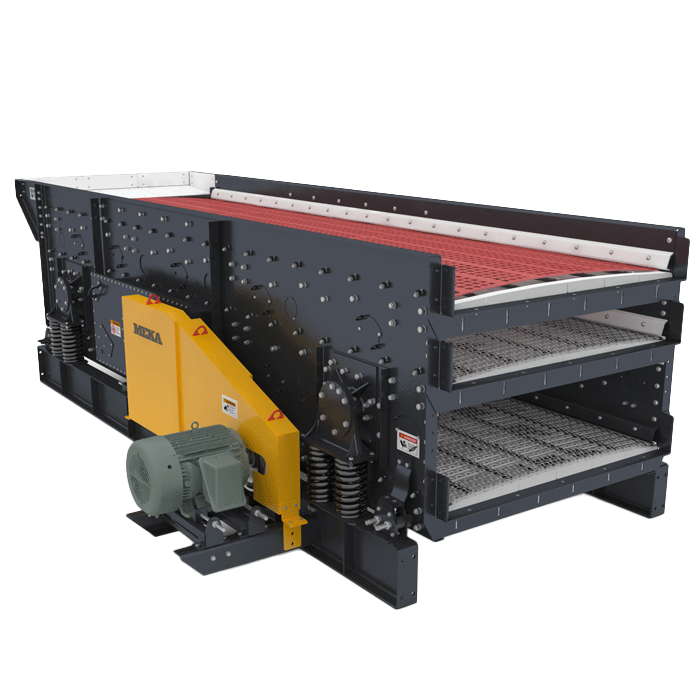

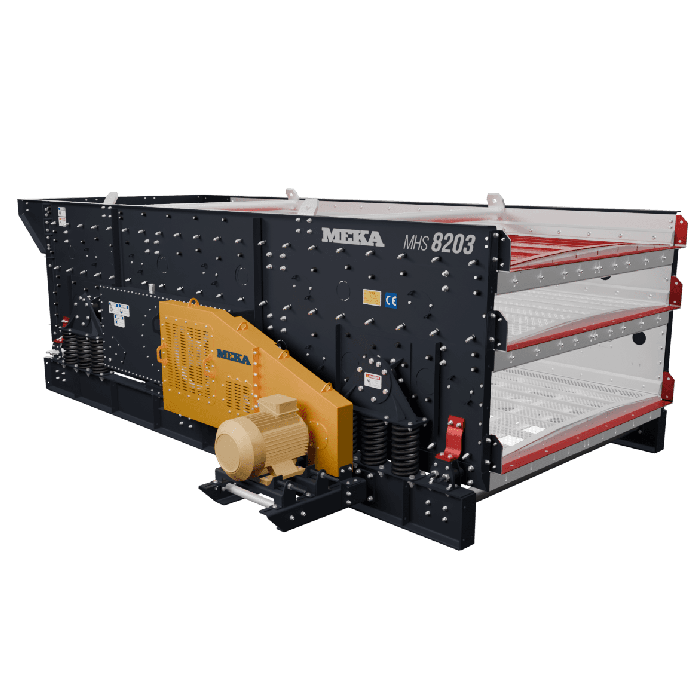

Горизонтальный Грохот

Горизонтальные грохоты MEKA - это сочетание качества, надежности и производительности, обеспечивающее длительный срок службы при работе в самых сложных условиях. Проверенная временем конструкция с овальным ходом увеличивает производительность, снижает нагрузку на рециркуляцию. Овальный ход горизонтальных грохотов MEKA делает их практически не засоряющимися и повышает качество продукции. Возможность точной настройки угла, амплитуды и скорости хода добавляет универсальности при изменении условий грохочения. Сверхпрочная конструкция корпуса, прочные подшипниковые крепления, разработанная компьютером хромомолибденовая шестерня с высококачественной металлургией продлевают срок службы.

Быстрая цитата

Применение

Горизонтальные грохоты (MHS) обеспечивают высокую производительность для всех видов сортировки и могут широко применяться в горнодобывающей промышленности, при производстве щебня, а также при переработке бетона и асфальта. Особое применение горизонтальные грохоты находят при грохочении мелких дродуктов, размеры которых близки, при мокром грохочении или когда важна высота, например, в мобильном оборудовании.

Почему Горизонтальный Грохот MEKA?

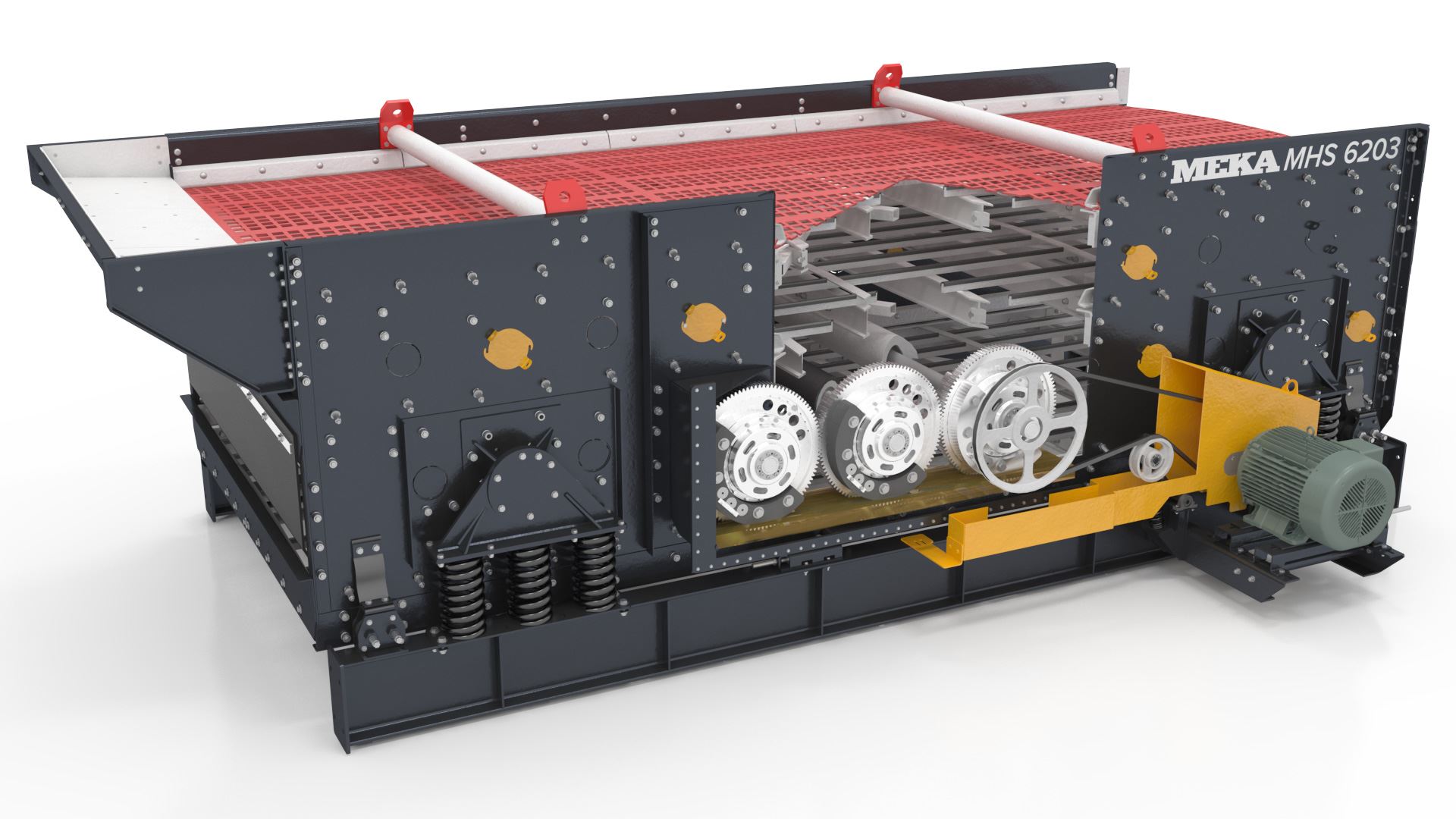

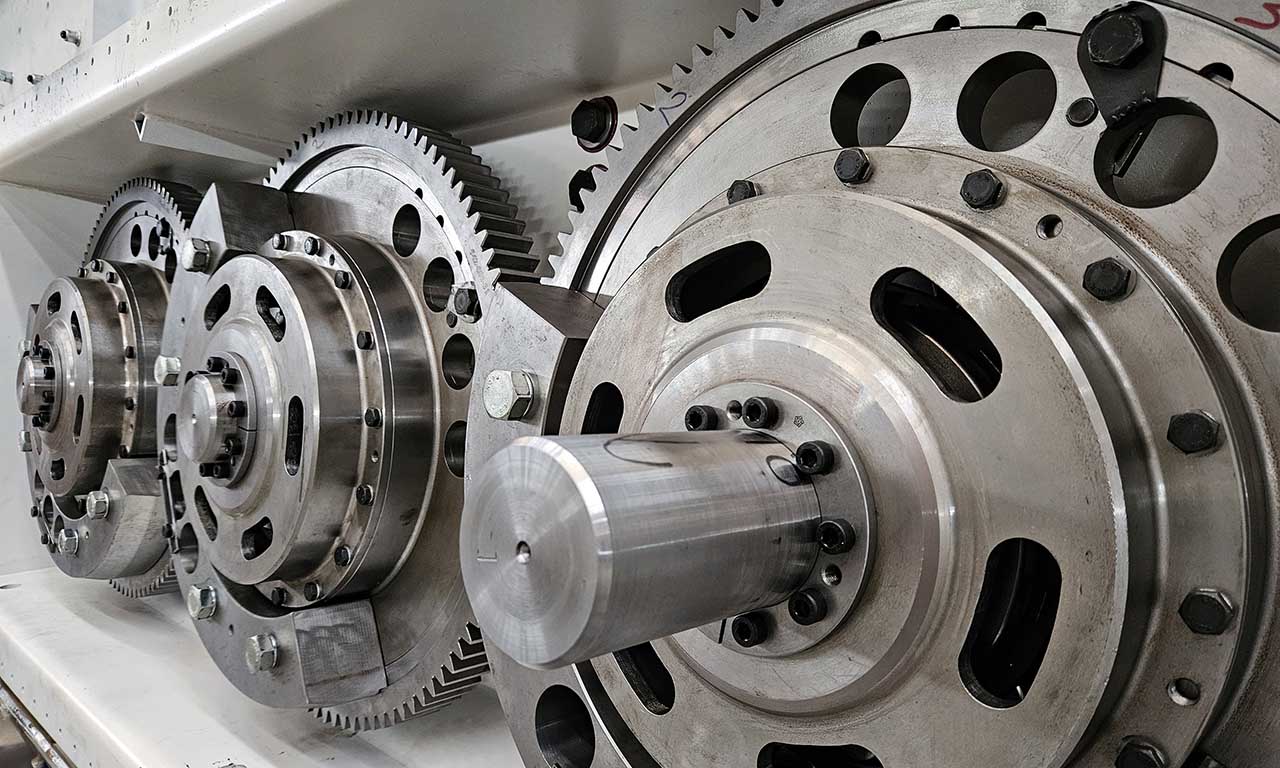

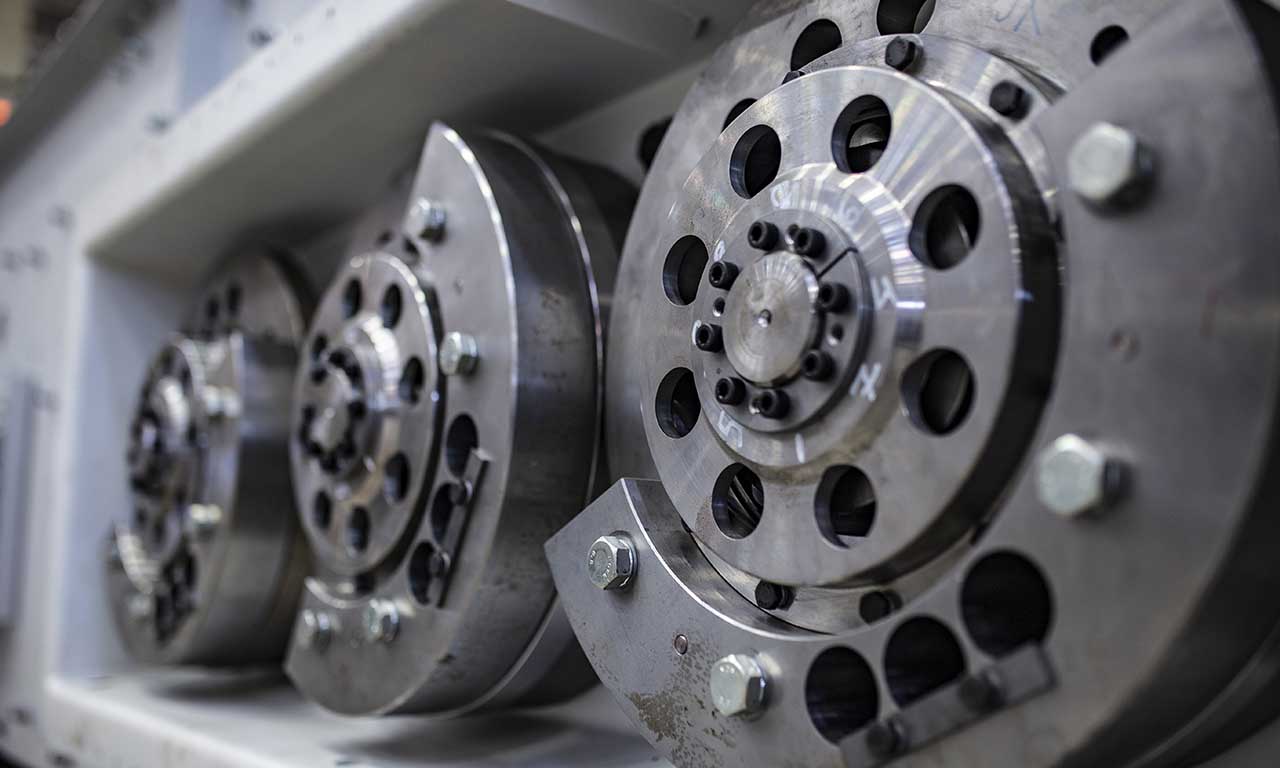

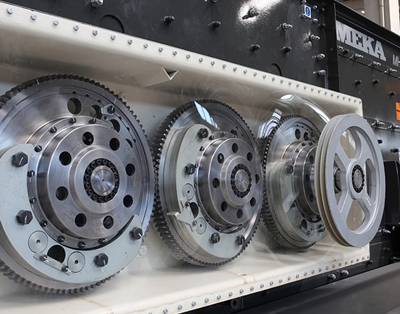

Овальный ход с помощью трехступенчатого механизма

Обеспечивает оптимальное центрирование и максимальную вероятность прохождения материала через отверстия сетки.

Не требующий особого ухода

Внутренняя система смазки в масляной ванне и эффективное масляное уплотнение способствуют оптимизации обслуживания и отсутствию утечек.

Возможность настройки грохота для повышения эффективности на месте

Возможность изменения угла выброса, амплитуды выброса и скорости грохота позволяет точно настроить грохот MHS на максимальную производительность практически при любых условиях.

Горизонтальный грохот обрабатывает материал близкого размера лучше, чем альтернативные варианты

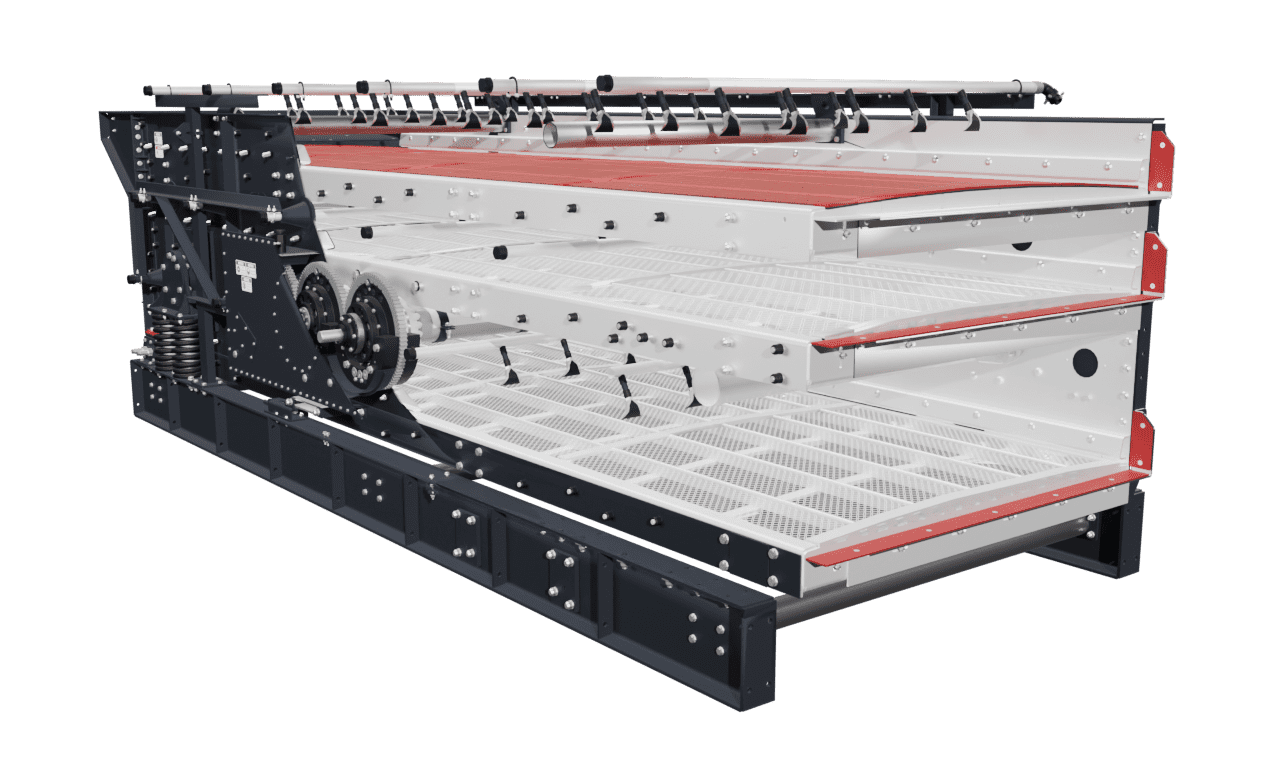

Трехвальная конструкция с овальным ходом обеспечивает более интенсивное просеивание для уменьшения засорения и забивания

Долгий срок службы

Наша конструкция с болтами huck-bolt в сочетании с тройным валом, который распределяет нагрузку на валы по большей площади, значительно снижает нагрузку на корпус, обеспечивая максимальный срок службы.

Горизонтальный Грохот Технические Характеристики

metric imperial	MHS 5162	MHS 5163	MHS 6162	MHS 6163	MHS 6202	MHS 6203	MHS 7202	MHS 7203	MHS 8202	MHS 8203
Модель для тяжелых условий эксплуатации Модель для тяжелых условий эксплуатации	Доступно Доступно	Доступно Доступно	Доступно Доступно	Доступно Доступно	Доступно Доступно	Доступно Доступно	Доступно Доступно	Доступно Доступно	Доступно Доступно	Доступно Доступно
Ширина х Длина (мм) Ширина х Длина (inch)	1562x4877 61,5x192	1562x4877 61,5x192	1930x4877 76x192	1930x4877 76x192	1930x6096 76x240	1930x6096 76x240	2235x6096 88x240	2235x6096 88x240	2540x6096 100x240	2540x6096 100x240
Количество палуб Количество палуб	2 2	3 3	2 2	3 3	2 2	3 3	2 2	3 3	2 2	3 3
Мощность (кВт) Мощность (HP)	22 30	30 40	30 40	30 40	30 40	30 40	37 50	37 50	37 50	37 50
Шкив (экран) (мм) Шкив (экран) (inch)	Ø620 Ø24,4	Ø620 Ø24,4	Ø620 Ø24,4	Ø620 Ø24,4	Ø620 Ø24,4	Ø620 Ø24,4	Ø620 Ø24,4	Ø620 Ø24,4	Ø620 Ø24,4	Ø620 Ø24,4
Шкив (двигателя) (мм) Шкив (двигателя) (inch)	Ø306-Ø365 Ø12-Ø14,3	Ø306-Ø365 Ø12-Ø14,3	Ø306-Ø365 Ø12-Ø14,3	Ø306-Ø365 Ø12-Ø14,3	Ø306-Ø365 Ø12-Ø14,3	Ø306-Ø365 Ø12-Ø14,3	Ø306-Ø365 Ø12-Ø14,3	Ø306-Ø365 Ø12-Ø14,3	Ø306-Ø365 Ø12-Ø14,3	Ø306-Ø365 Ø12-Ø14,3
Скорость (rpm) Скорость (rpm)	730-870 730-870	730-870 730-870	730-870 730-870	730-870 730-870	730-870 730-870	730-870 730-870	730-870 730-870	730-870 730-870	730-870 730-870	730-870 730-870
Вес (кг) Вес (lbs)	7496 16525,8	8781 19359	7781 17154	9275 20448	9085 20028	10788 23783	12000 26455,47	13500 29762,4	12162 26813	14267 31453

Данные по скорости действительны для двигателя 1500 об/мин. Указанный вес не включает комплект приводного двигателя, опорные стойки, платформу для обслуживания, входной и выходной желоба.

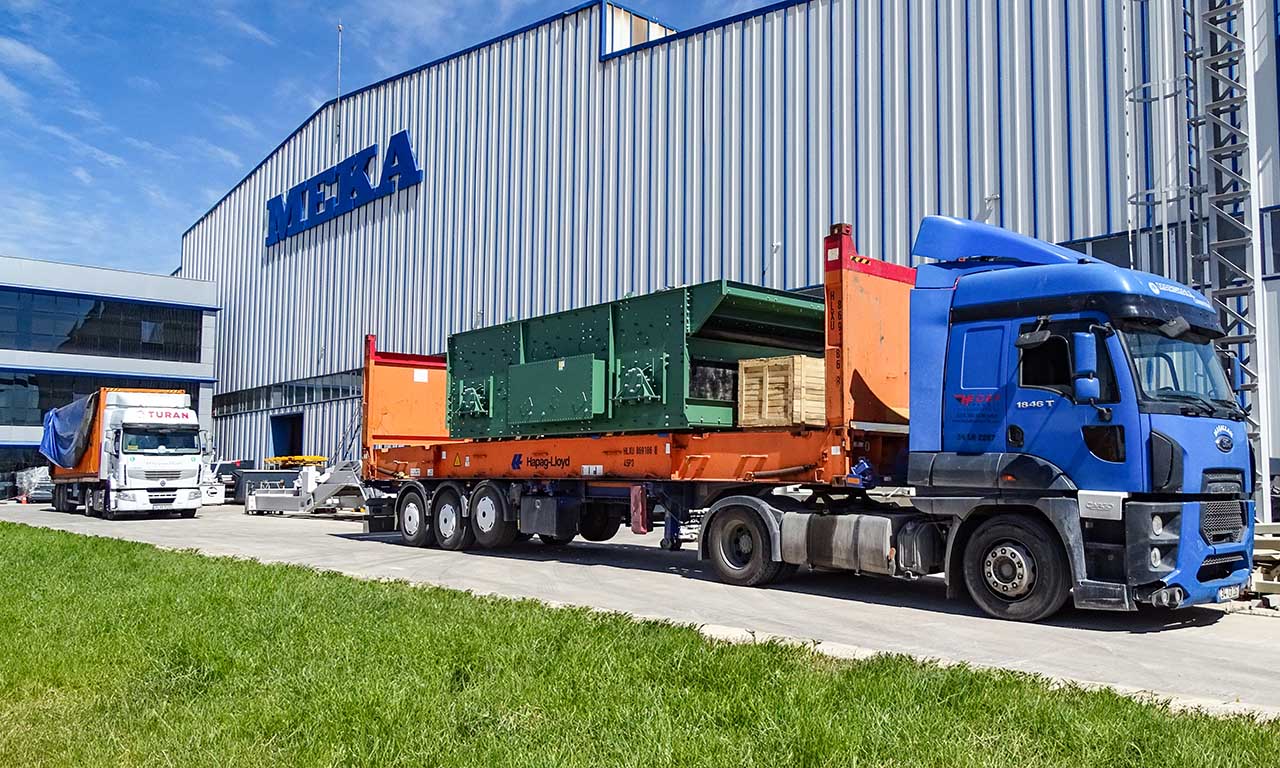

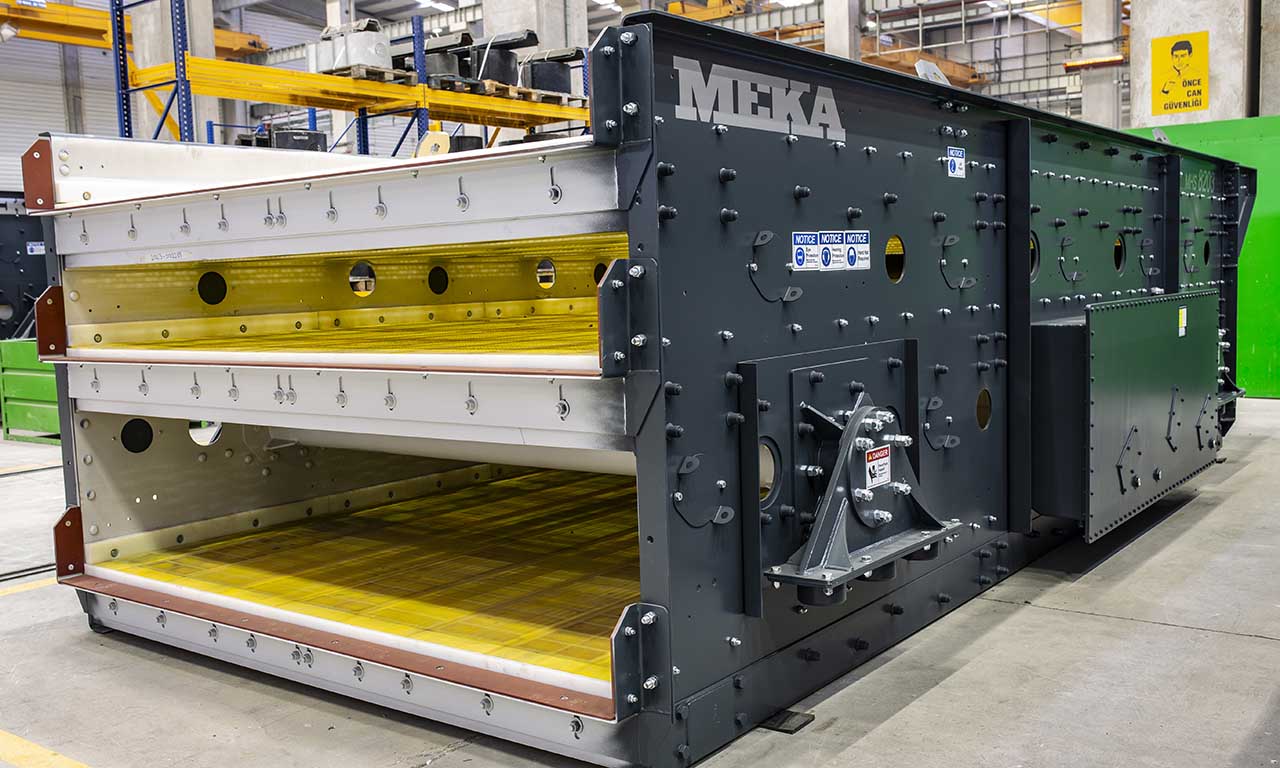

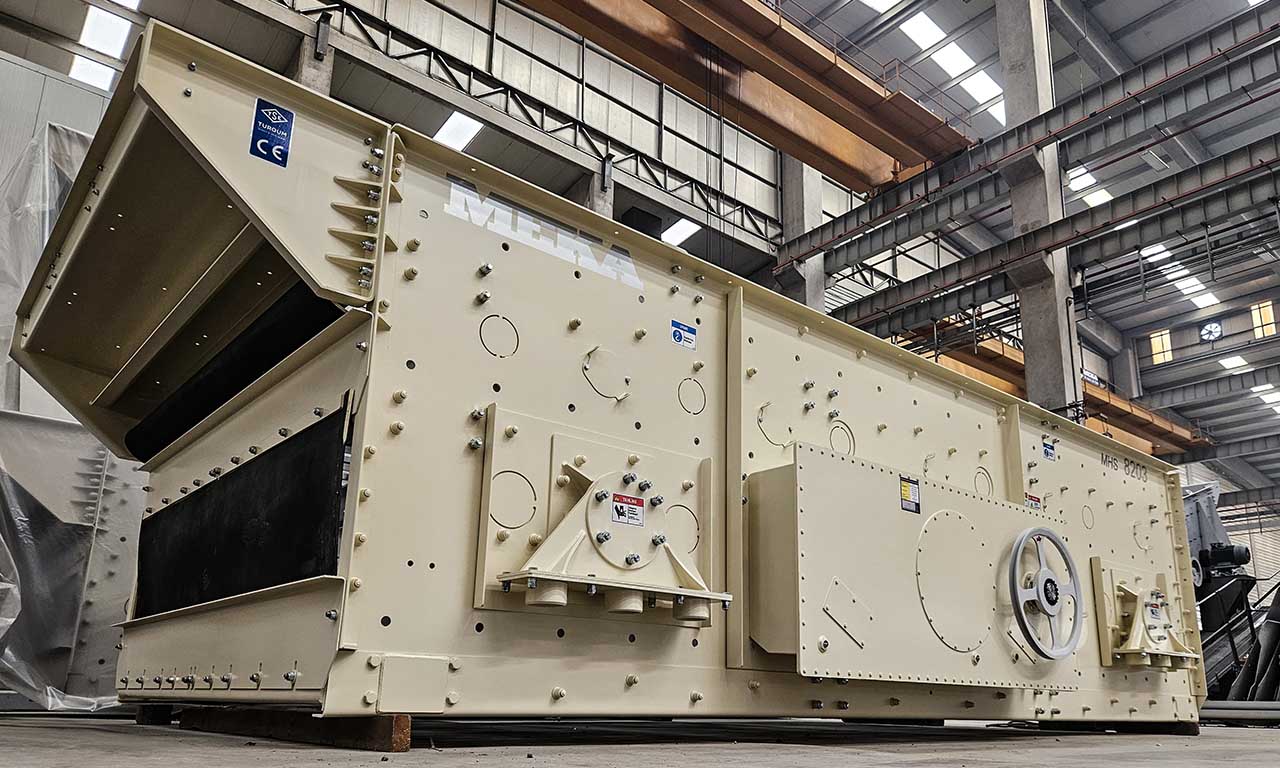

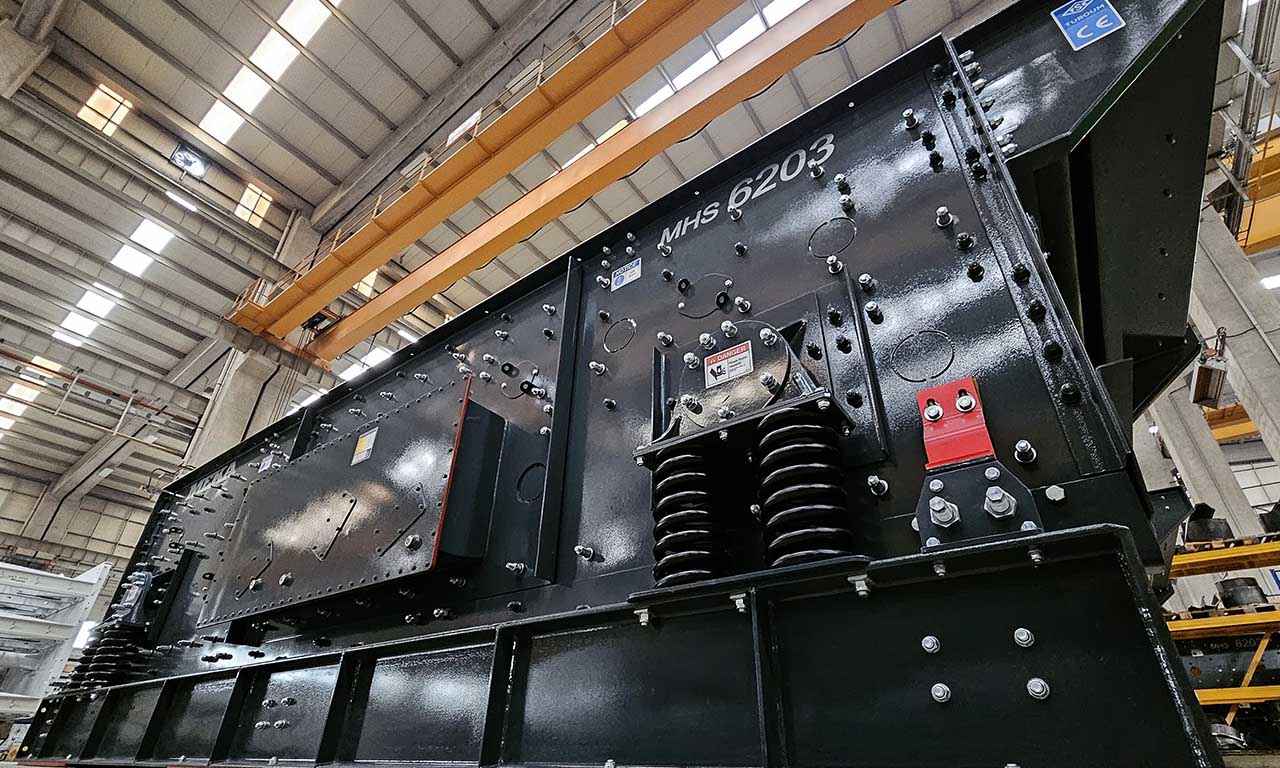

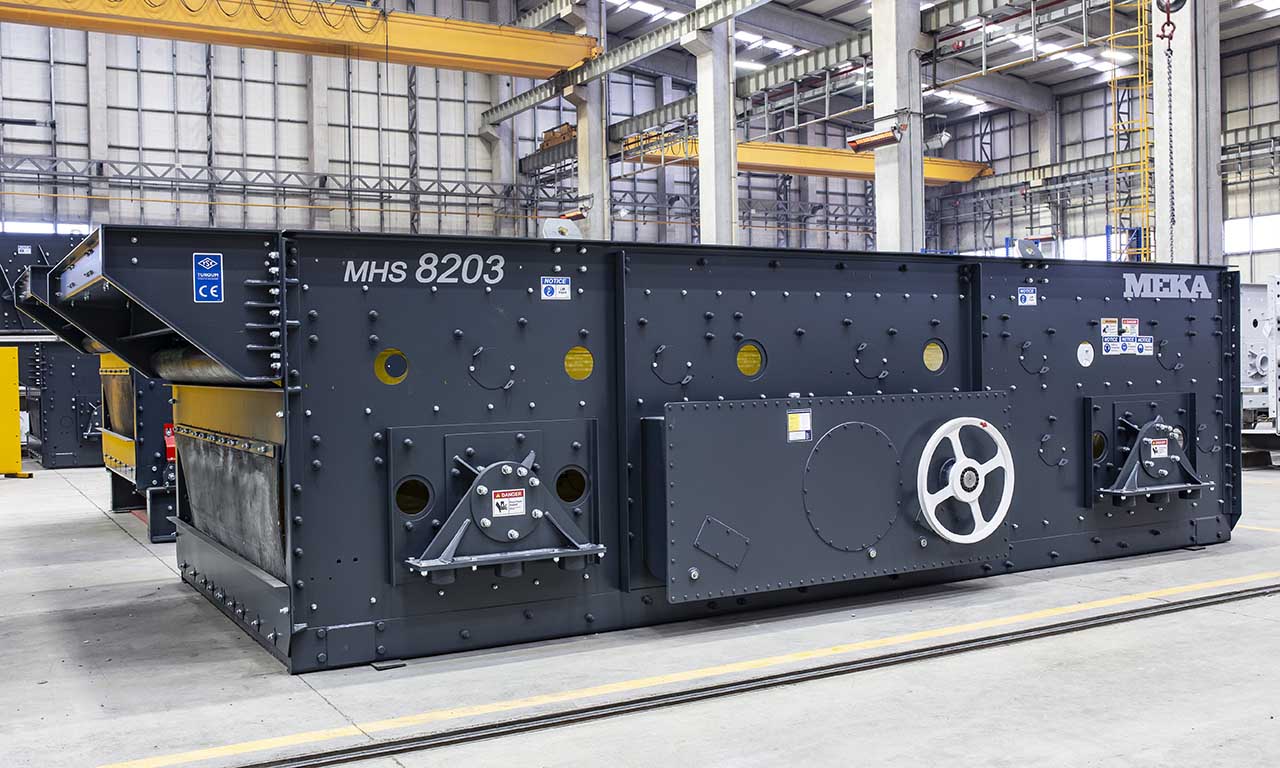

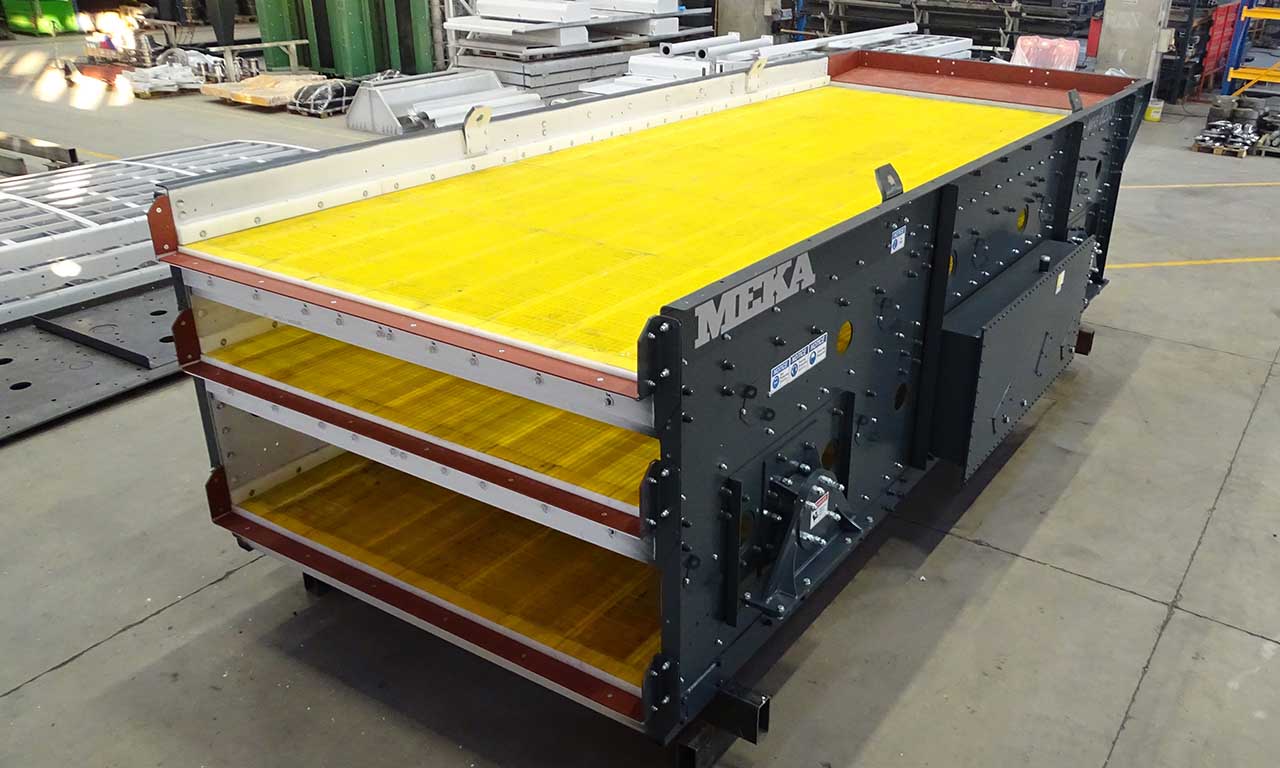

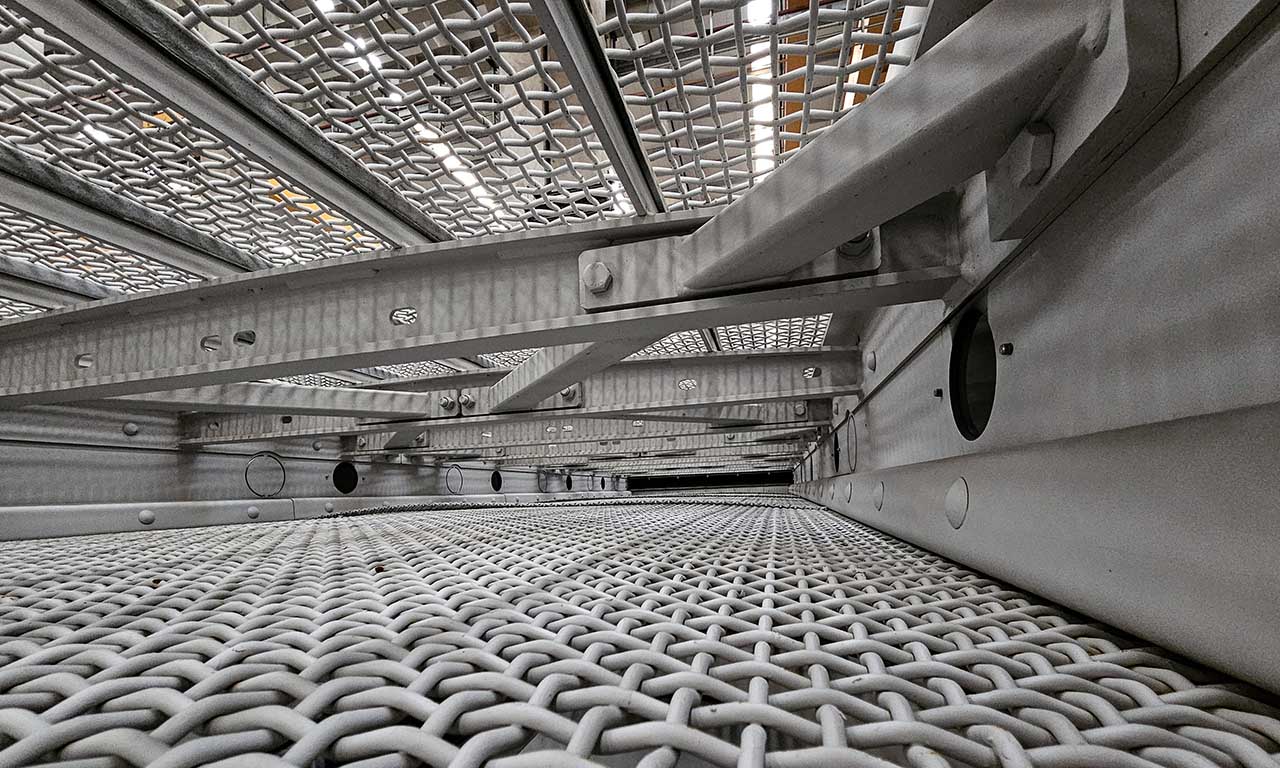

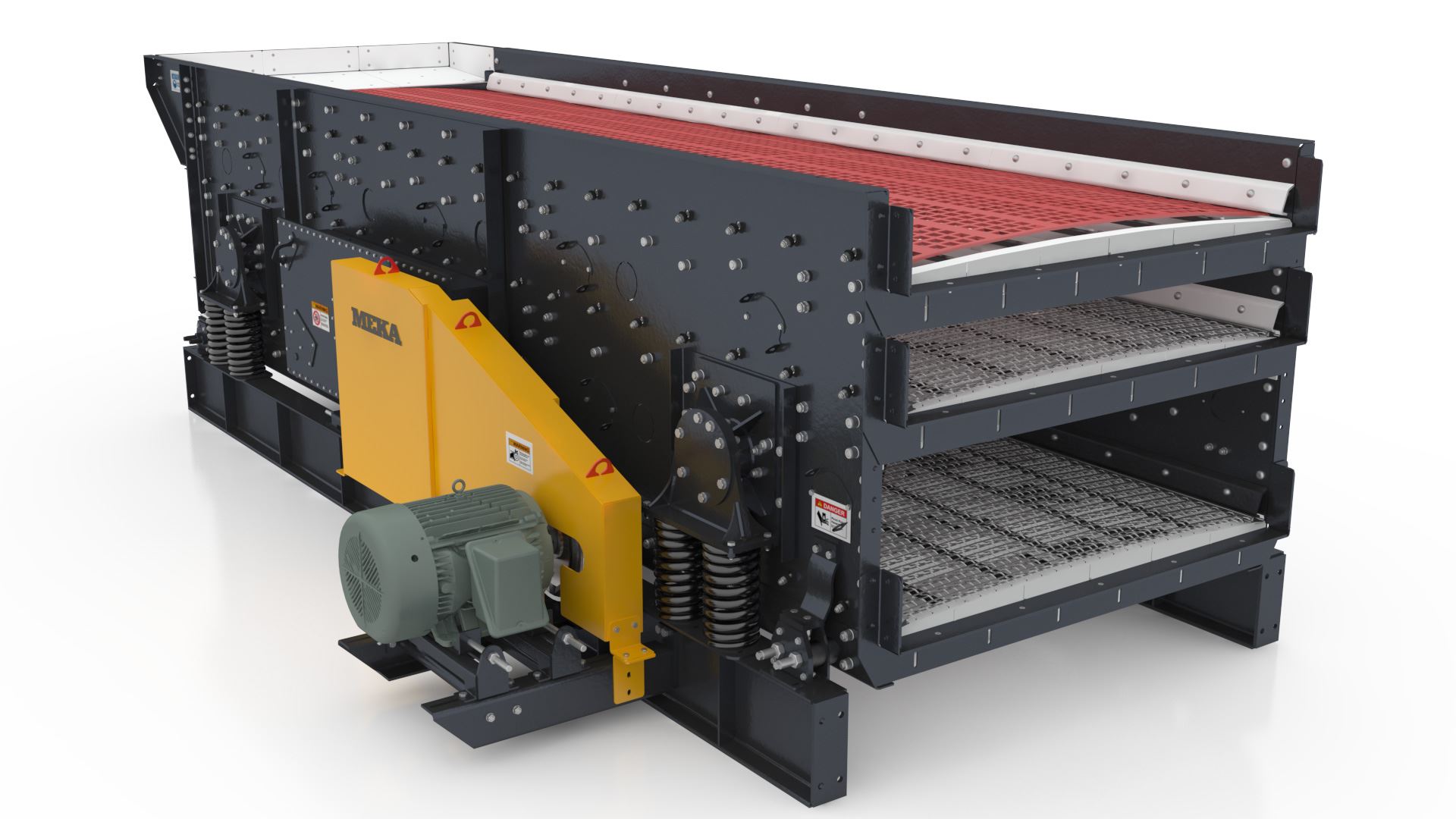

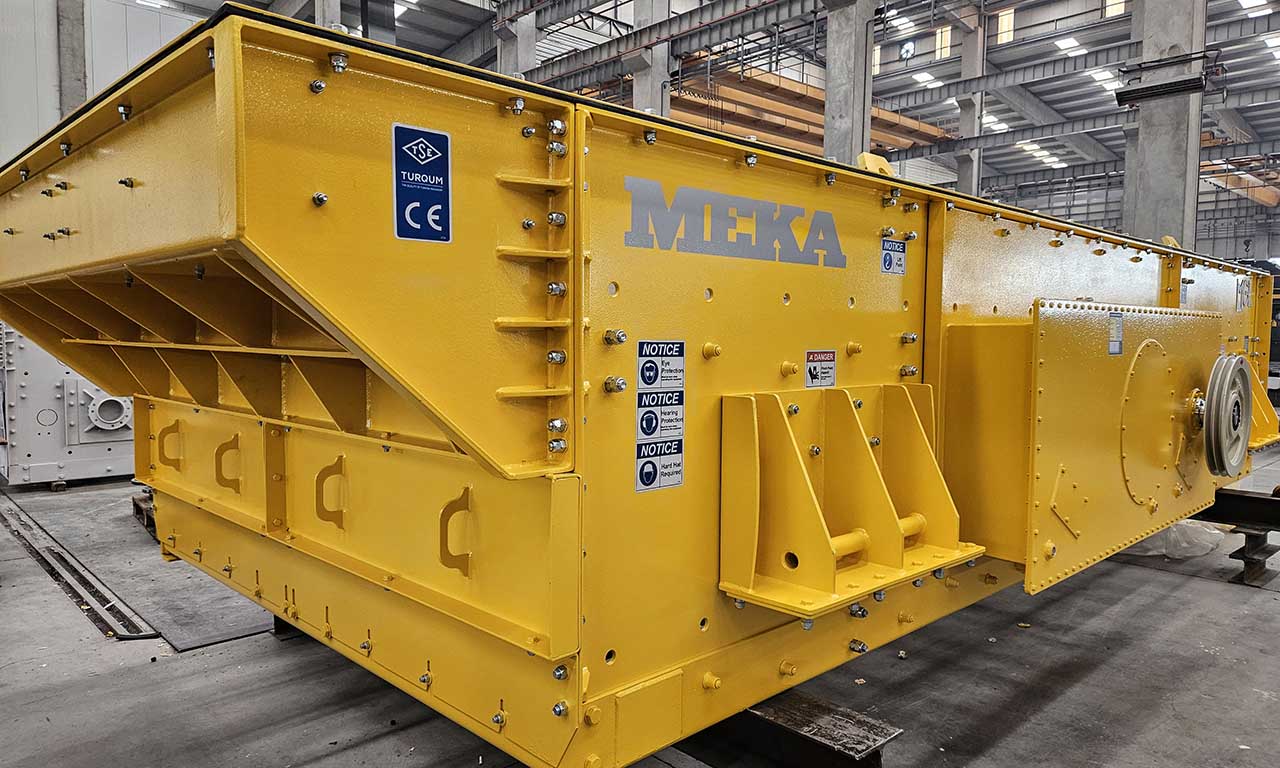

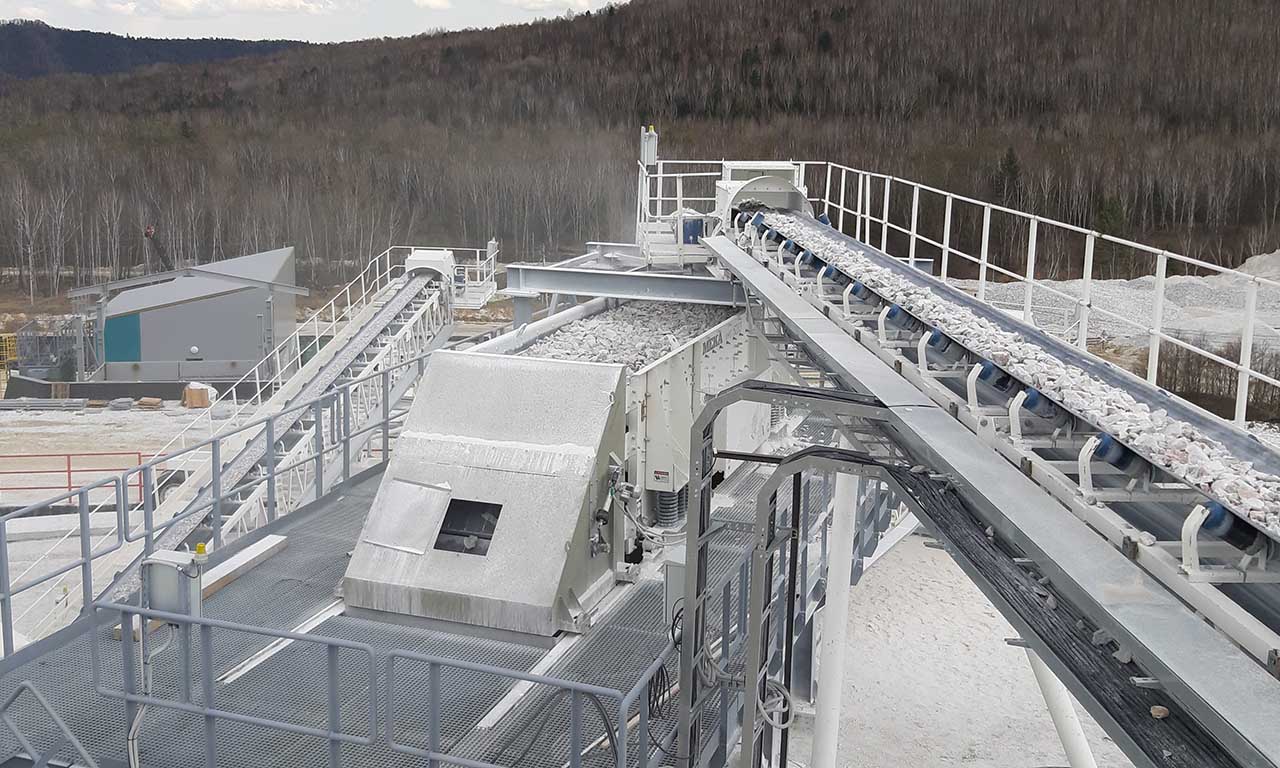

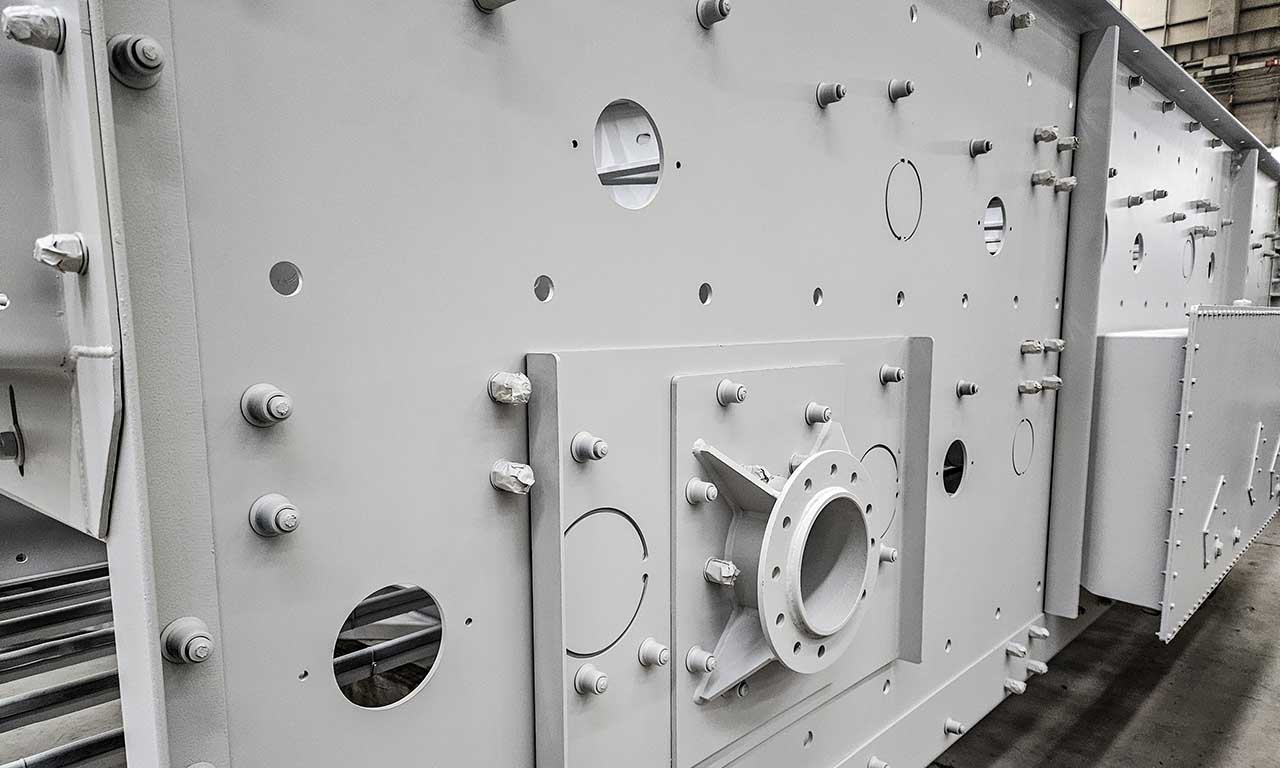

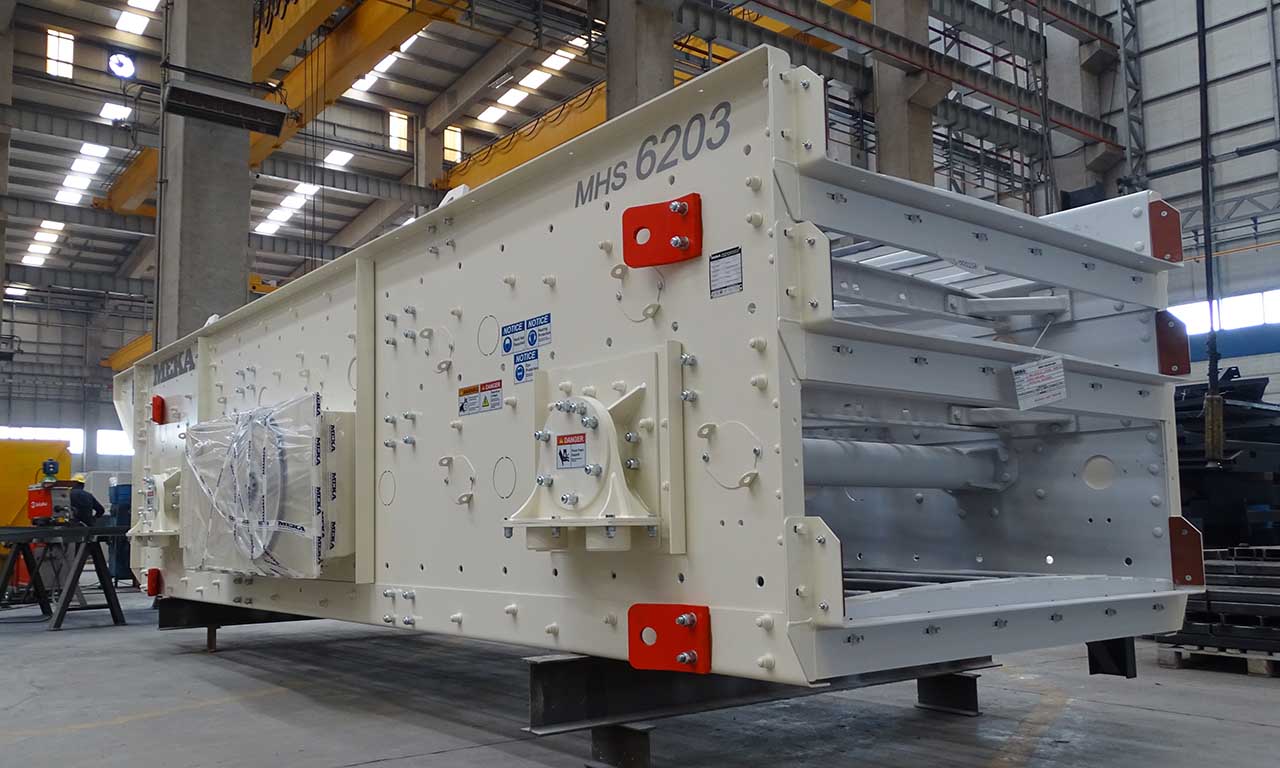

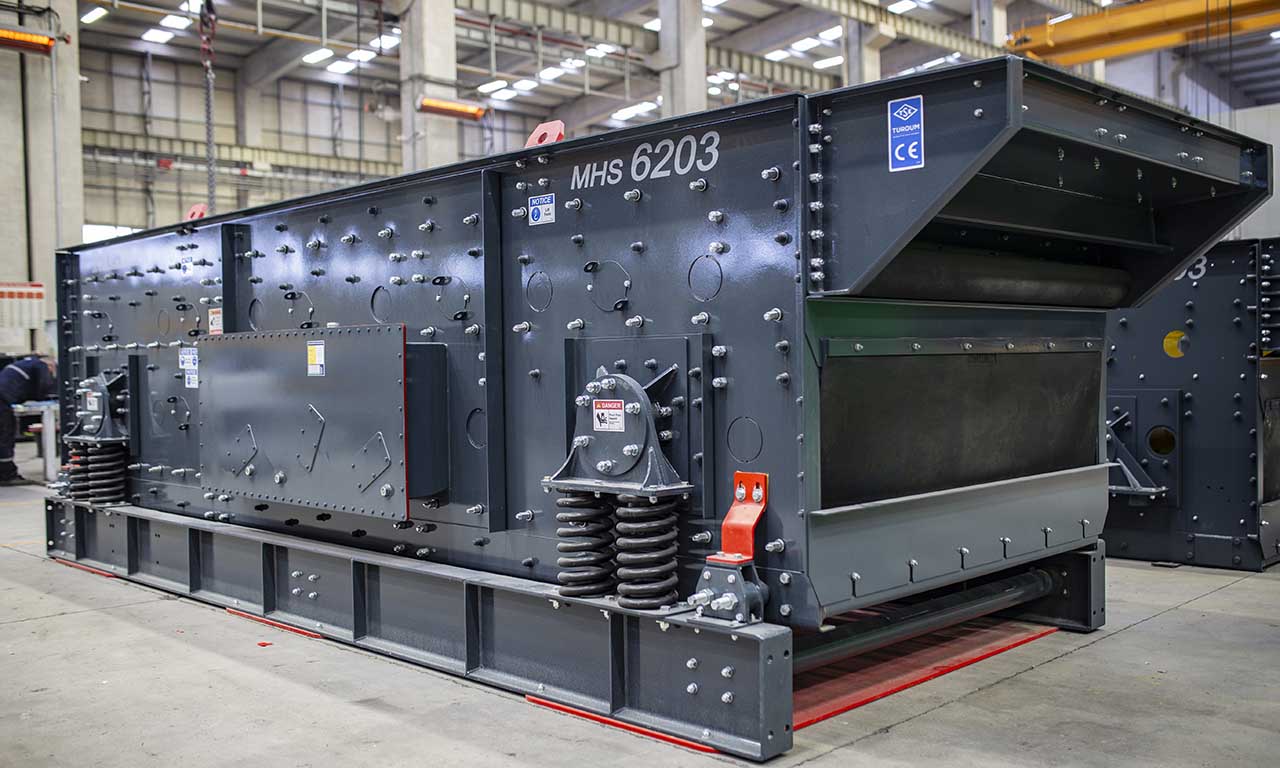

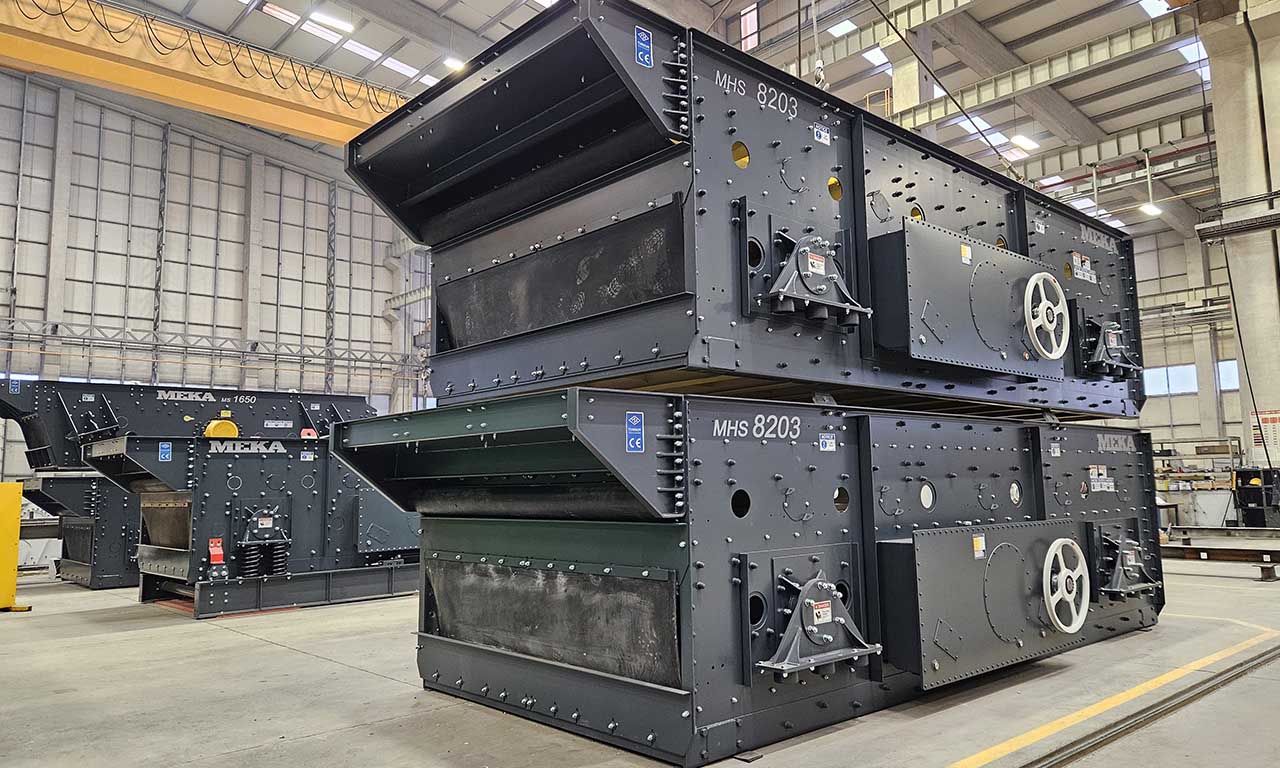

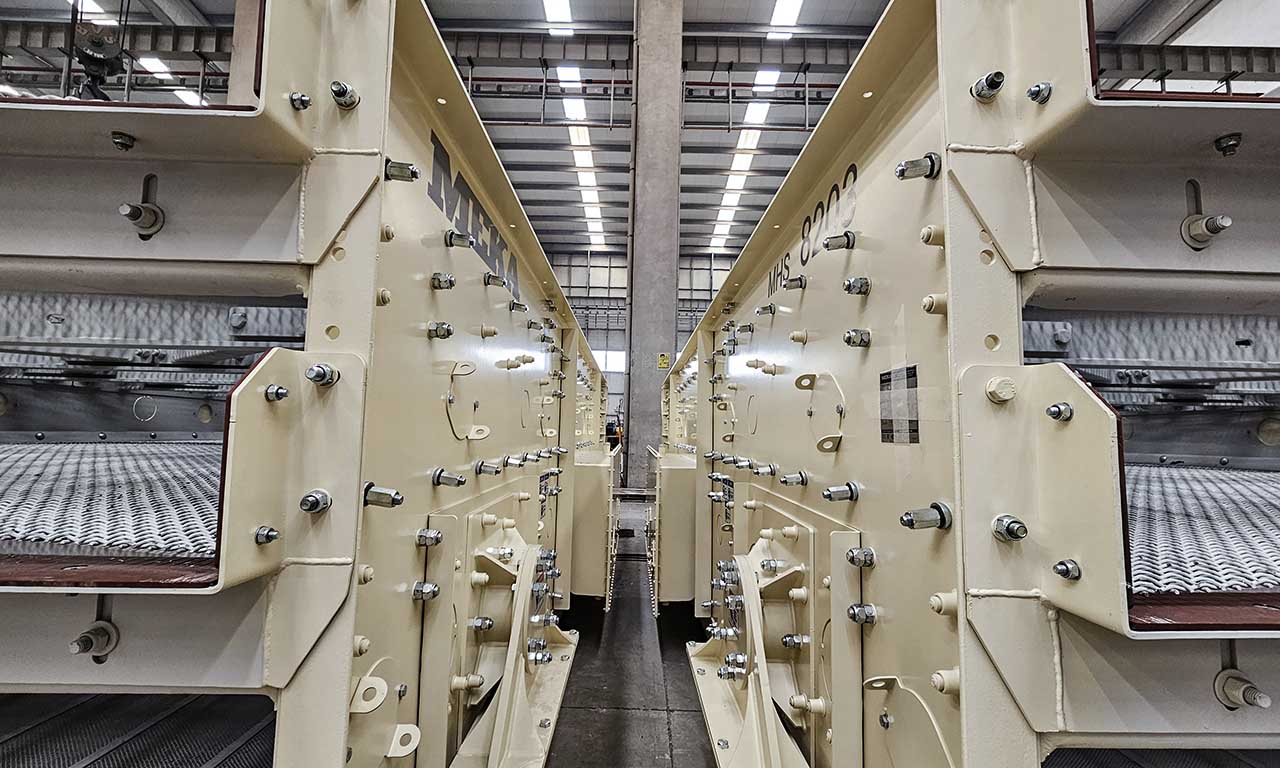

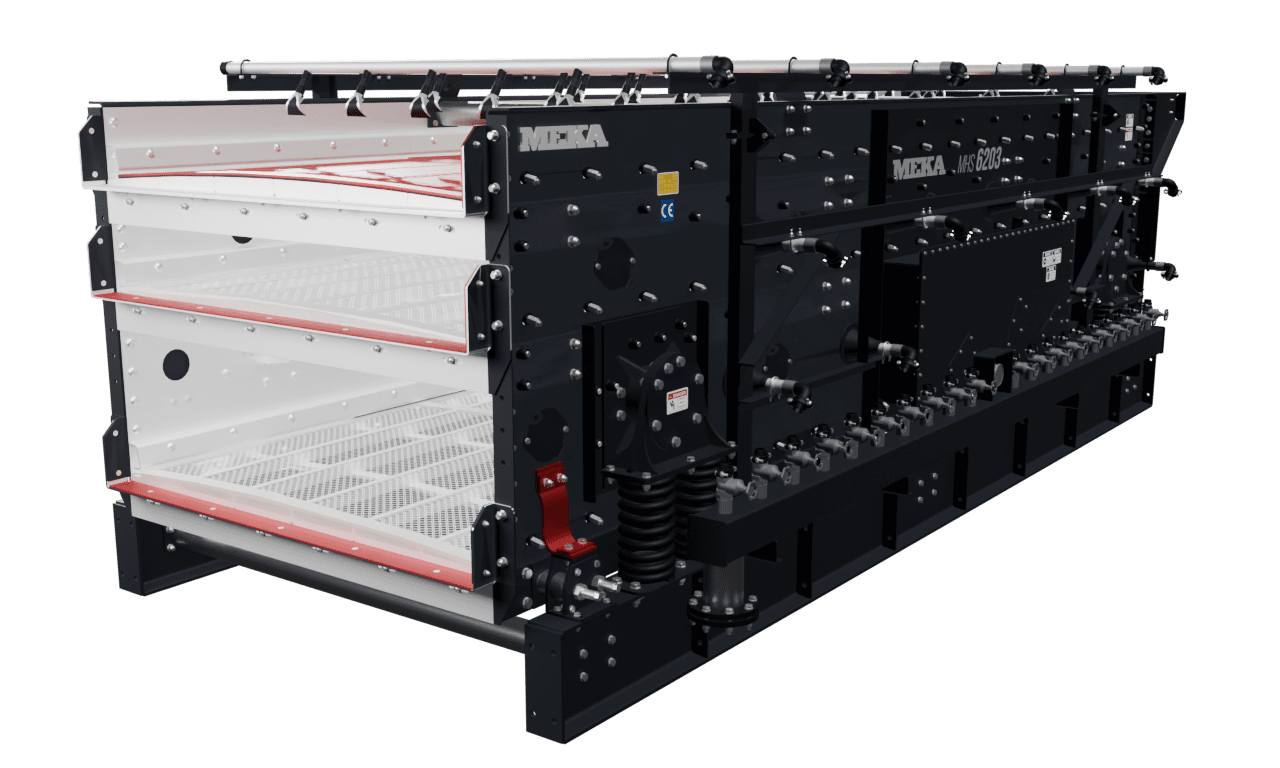

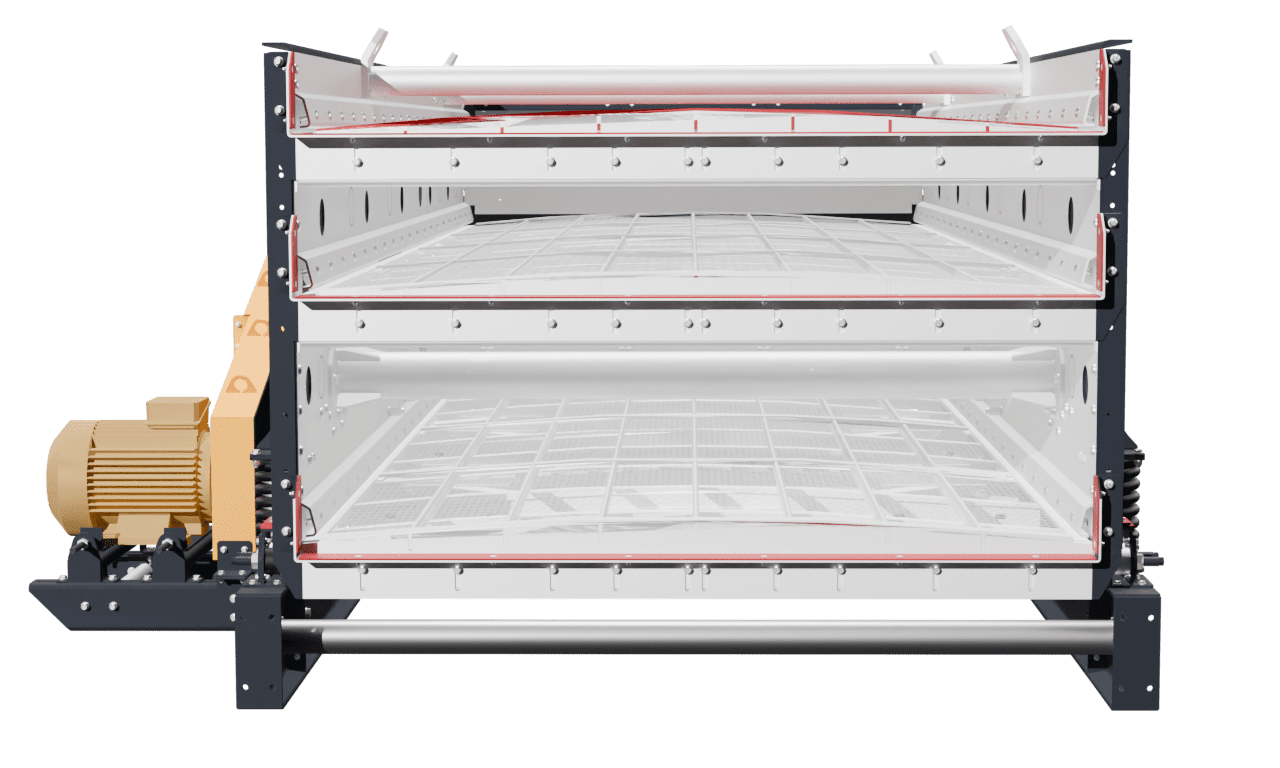

Горизонтальный Грохот Галерея

Что такое Горизонтальный Грохот?

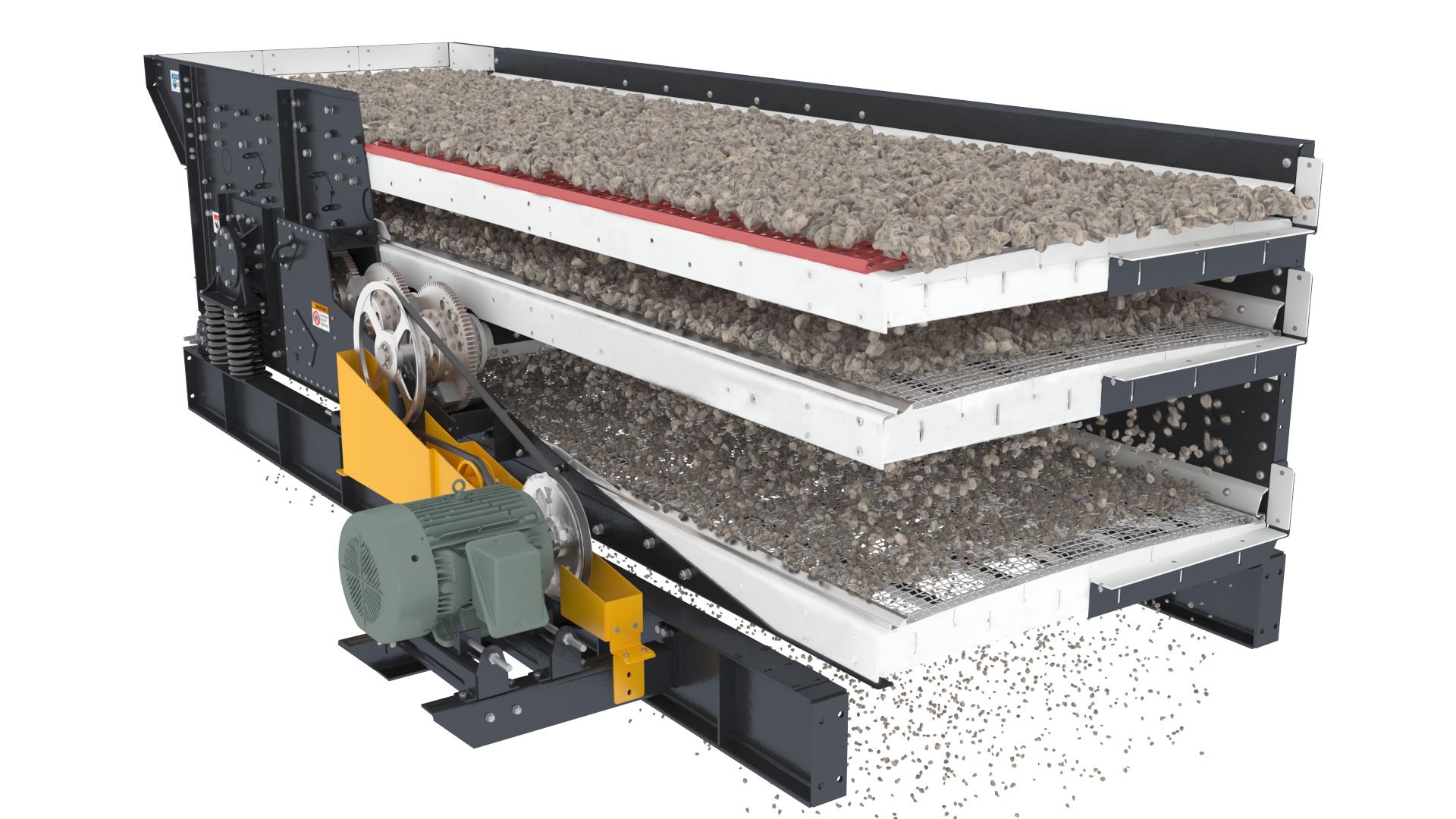

Горизонтальные грохоты представляют собой овально-эллиптические движущиеся деки с плоской горизонтальной поверхностью и могут быть расположены под углом от 0 до 10 градусов. Овальное движение горизонтального грохота обеспечивается трехвальным вибрационным механизмом.

Типы Горизонтальный Грохот

Данный грохот представляет собой оборудование с овальным ходом и высокой g-силой вибрации, работающее в горизонтальном положении и используемое для классификации материалов на различных этапах в различных отраслях промышленности. Простая и быстрая регулировка длины хода, угла хода и скорости грохота в зависимости от условий применения..

Как Горизонтальный Грохот работать?

В горизонтальных грохотах используются элиптические движения, создаваемые 3-вальным вибрационным механизмом для ускорения и перемещения материала по поверхности грохота. Материалы, размер которых меньше апертуры грохота, классифицируются как меньшие, чем размер отверстия ячеек сетки, а более крупные материалы - как большие.

Преимущества использования Горизонтальный Грохот

Горизонтальные грохоты обладают высокой пропускной способностью и эффективностью сортировки.

Горизонтальные грохоты подходят для различных применений как в сухом, так и в мокром процессе.

Компактная конструкция и горизонтальное расположение делают инвестиции в проект более доступными как в мобильных, так и в стационарных установках.

Круговое движение и угол наклона грохота способствуют повышению устойчивости сетки к засорению/забиванию материалами.

Горизонтальный Грохот процессы приложения

Они широко используются в дробильно-сортировочных установках, где требуется высокая эффективность сортировки на 3-й стадии (третичной), однако их также применяют на 2-й (вторичной) и 1-й стадиях.

Помимо рабочей скорости, длина хода и угол наклона горизонтальных грохотов могут быть отрегулированы в зависимости от условий применения.

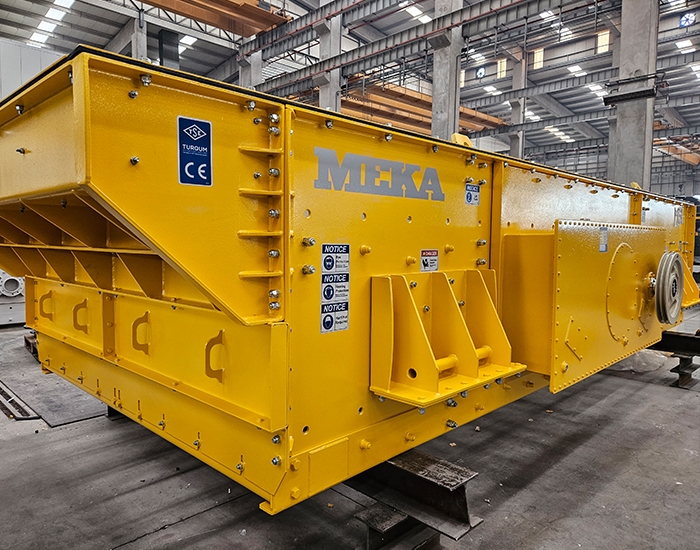

Горизонтальные вибрационные грохоты могут использоваться в самых сложных условиях эксплуатации с применением системы мокрого грохочения.

Горизонтальные грохоты используются в процессе подготовки и обогащения руды, на дробильно-сортировочных заводах и в любой отрасли, где требуется сортировка материалов по размеру.
