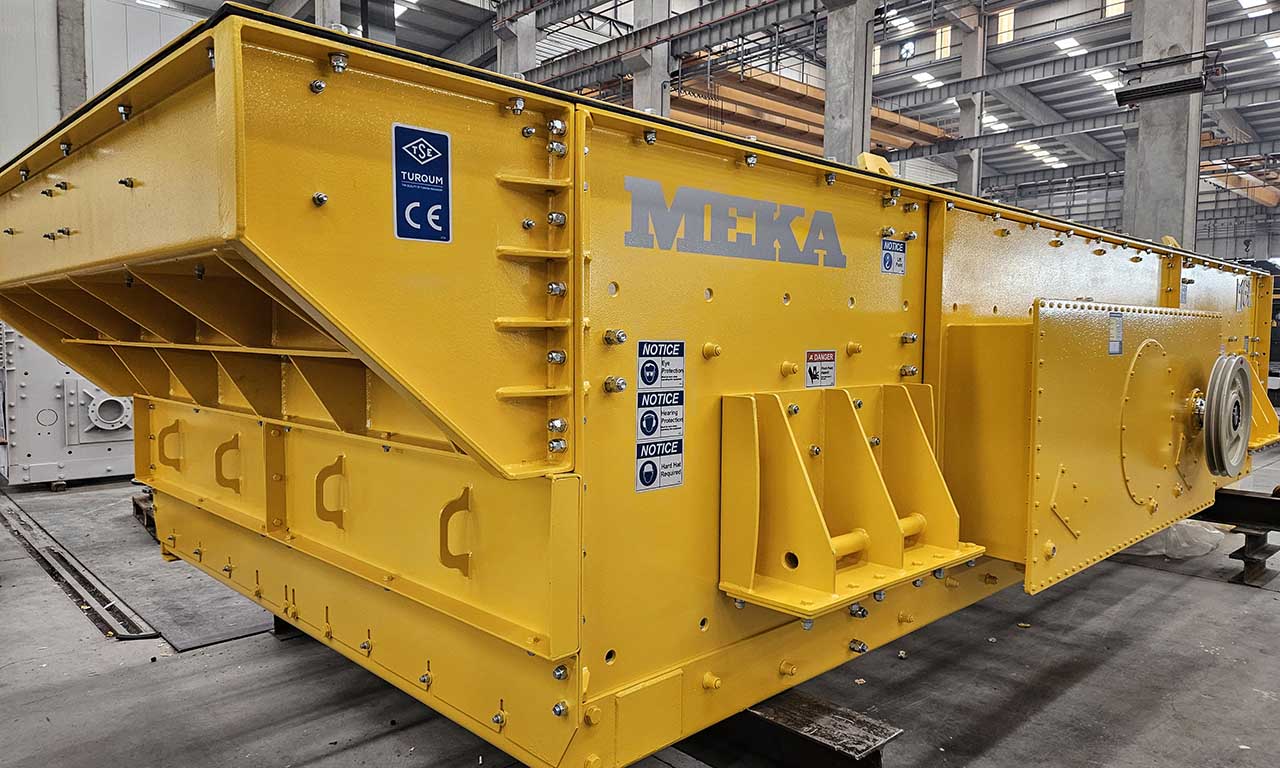

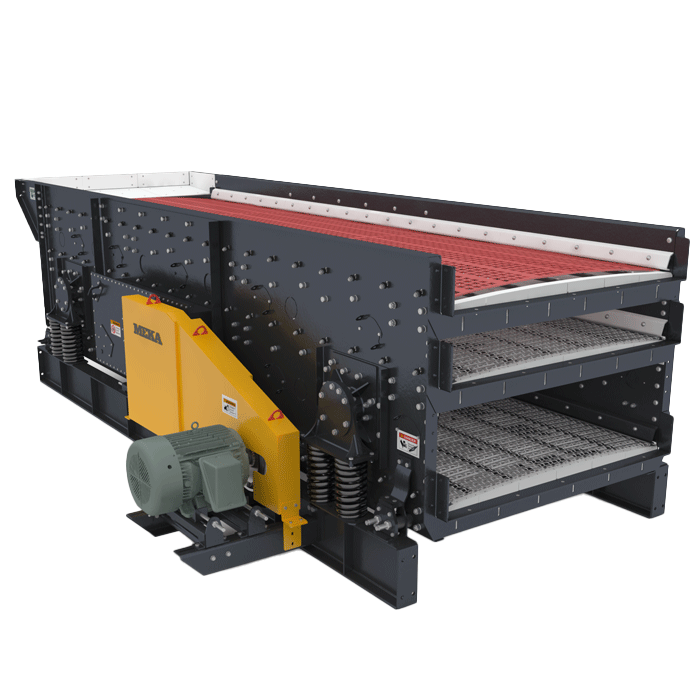

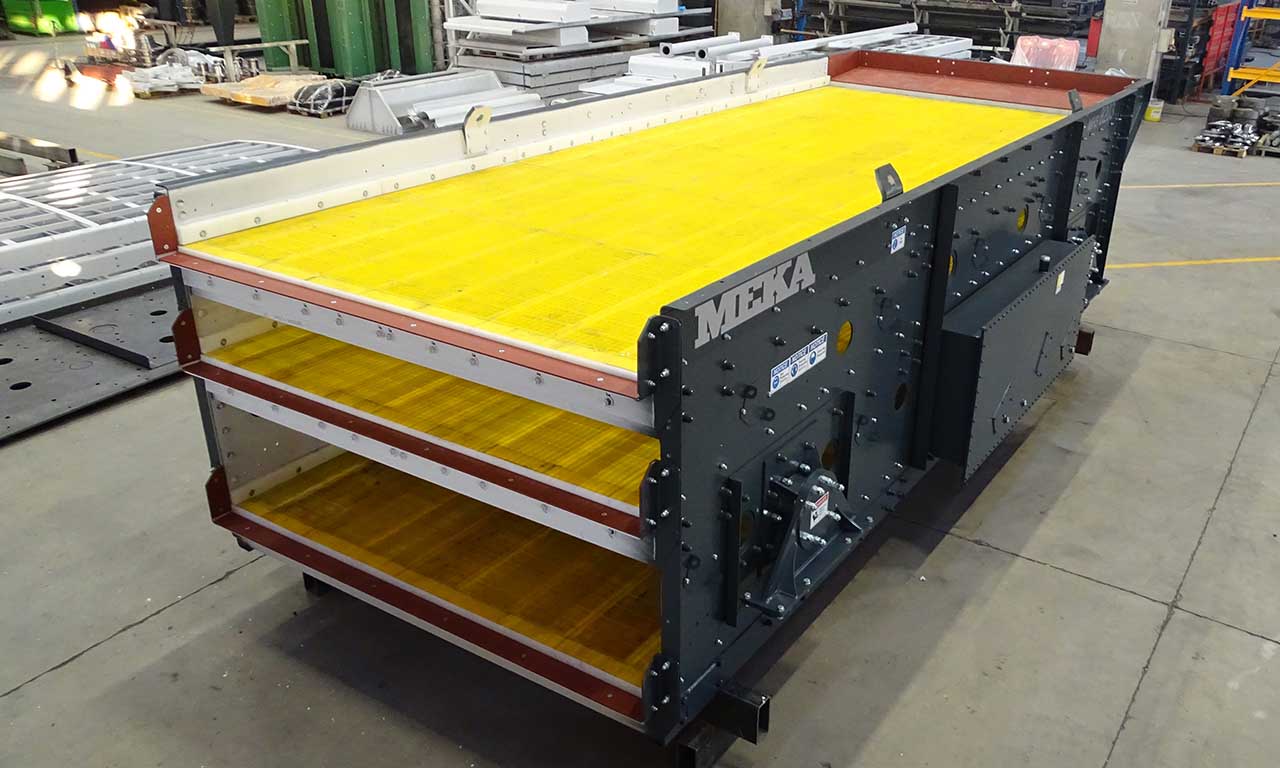

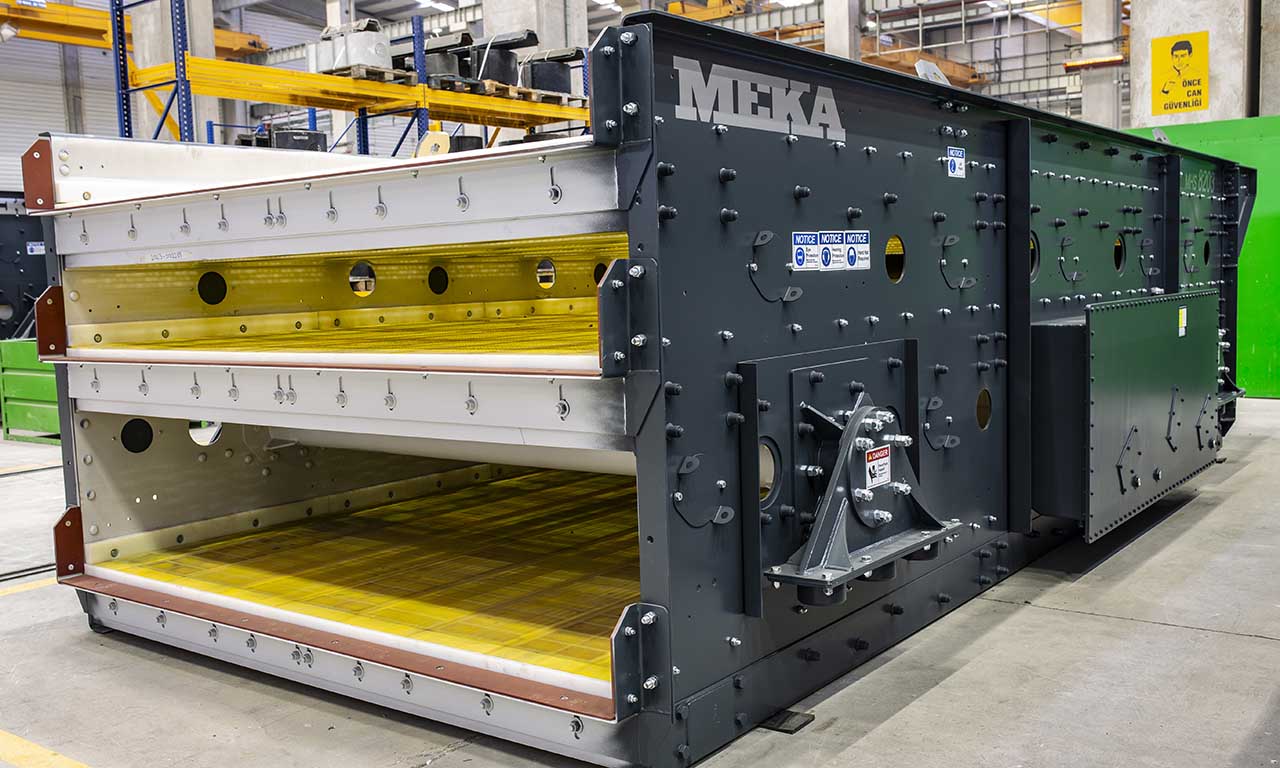

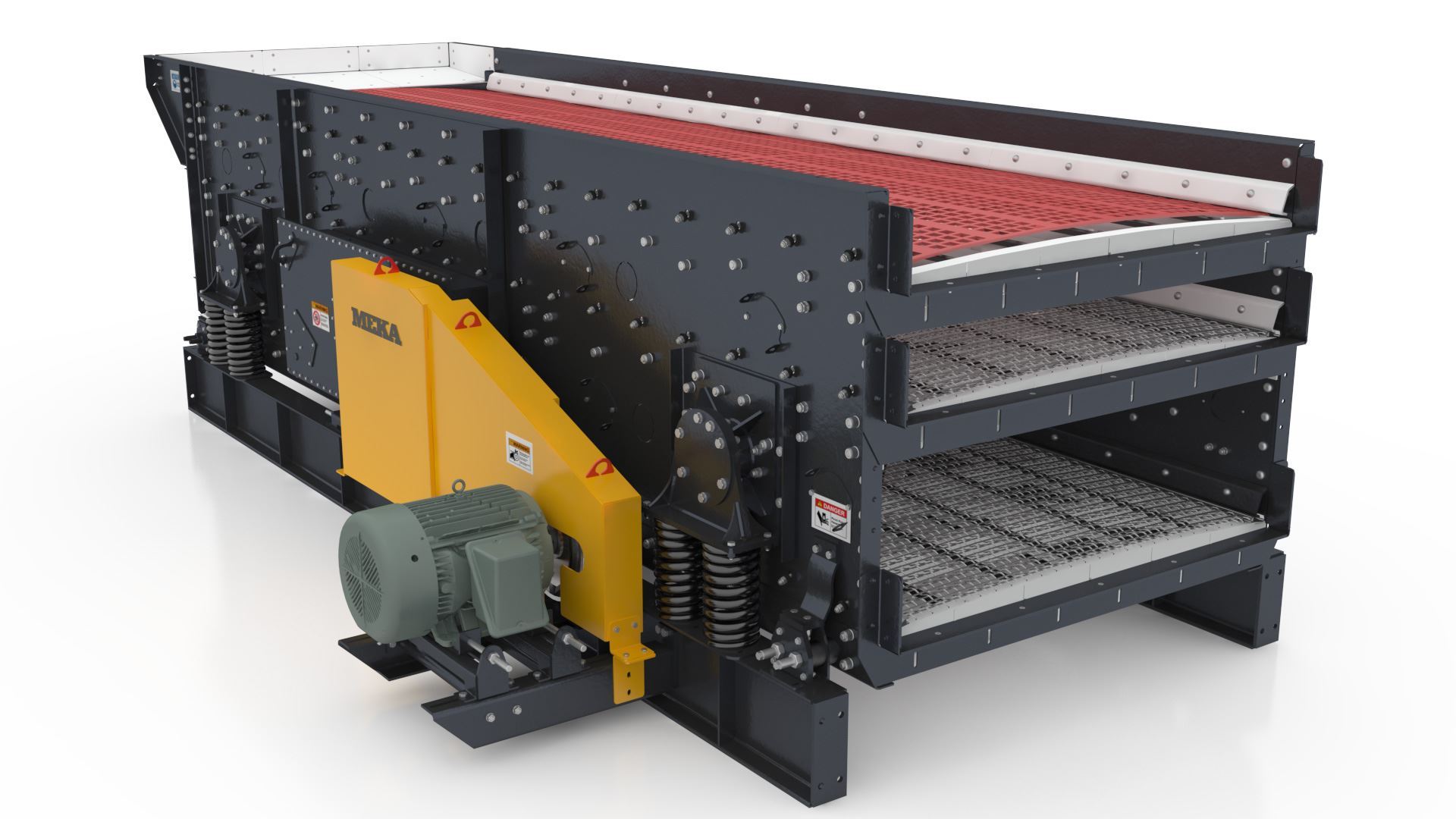

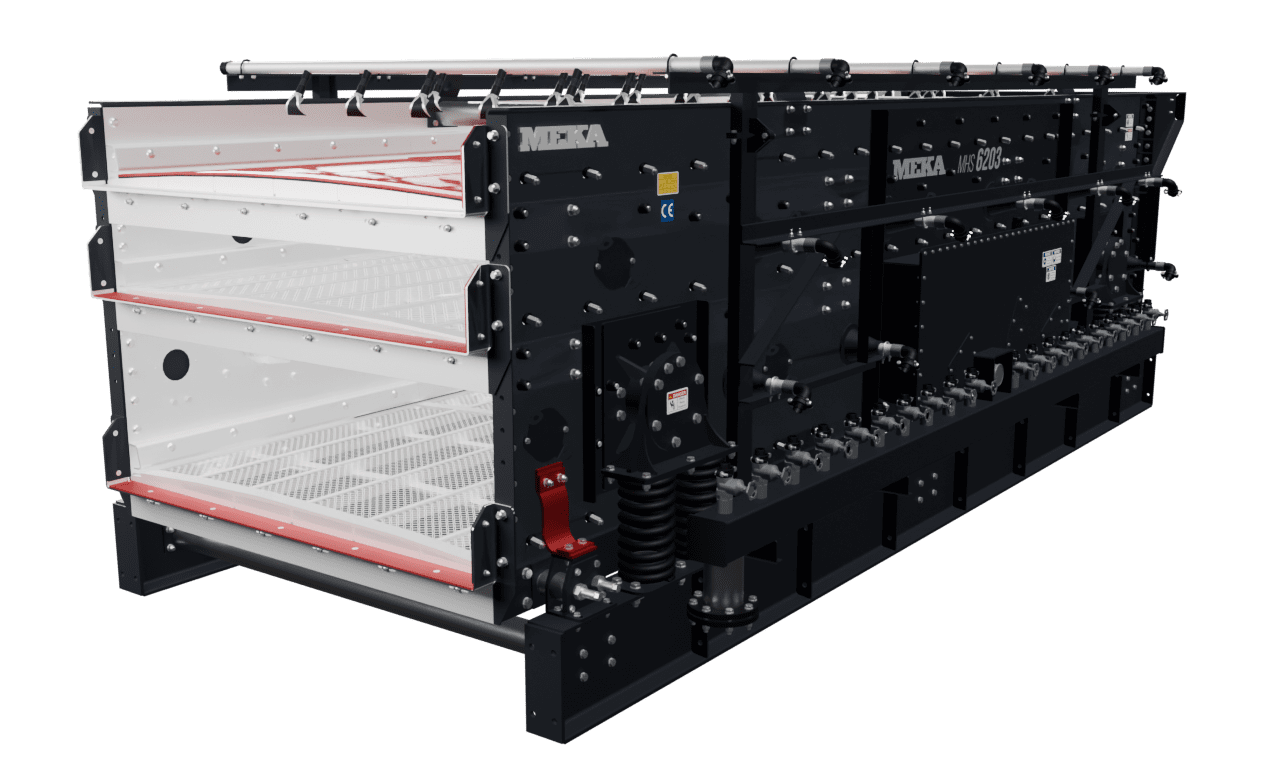

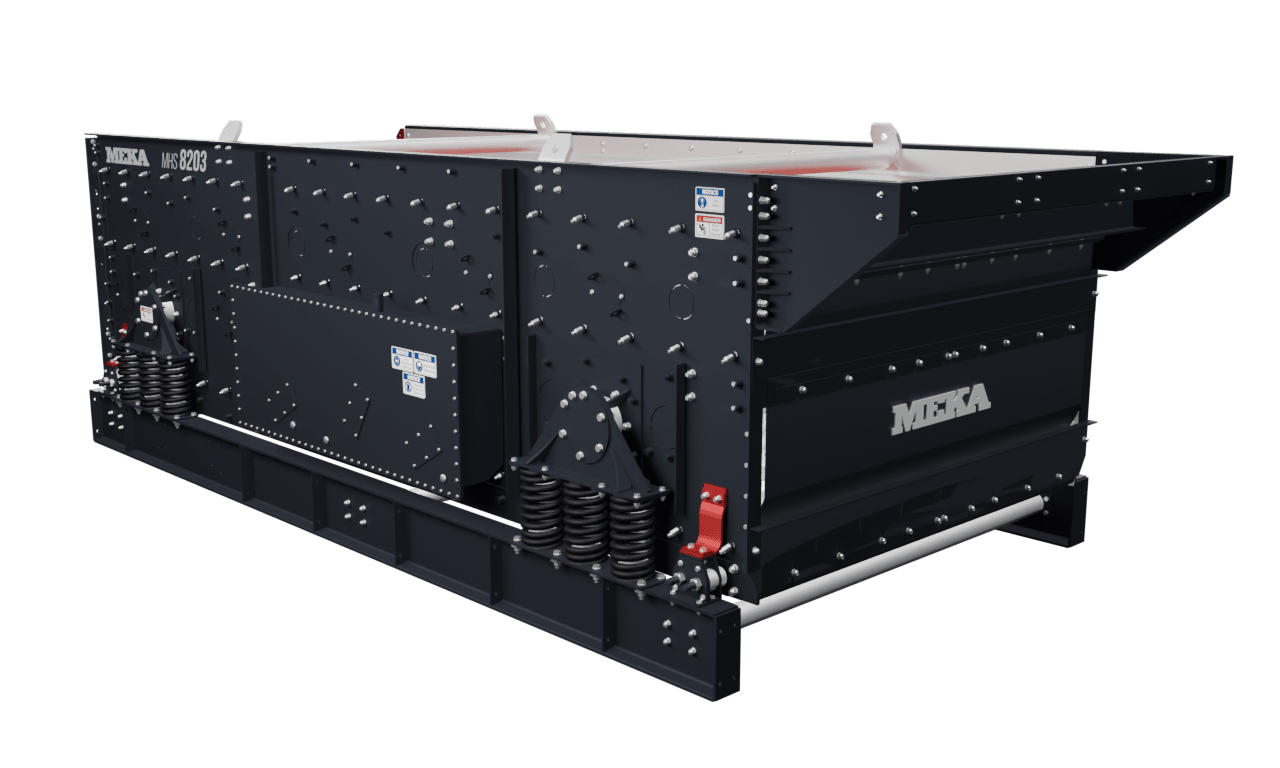

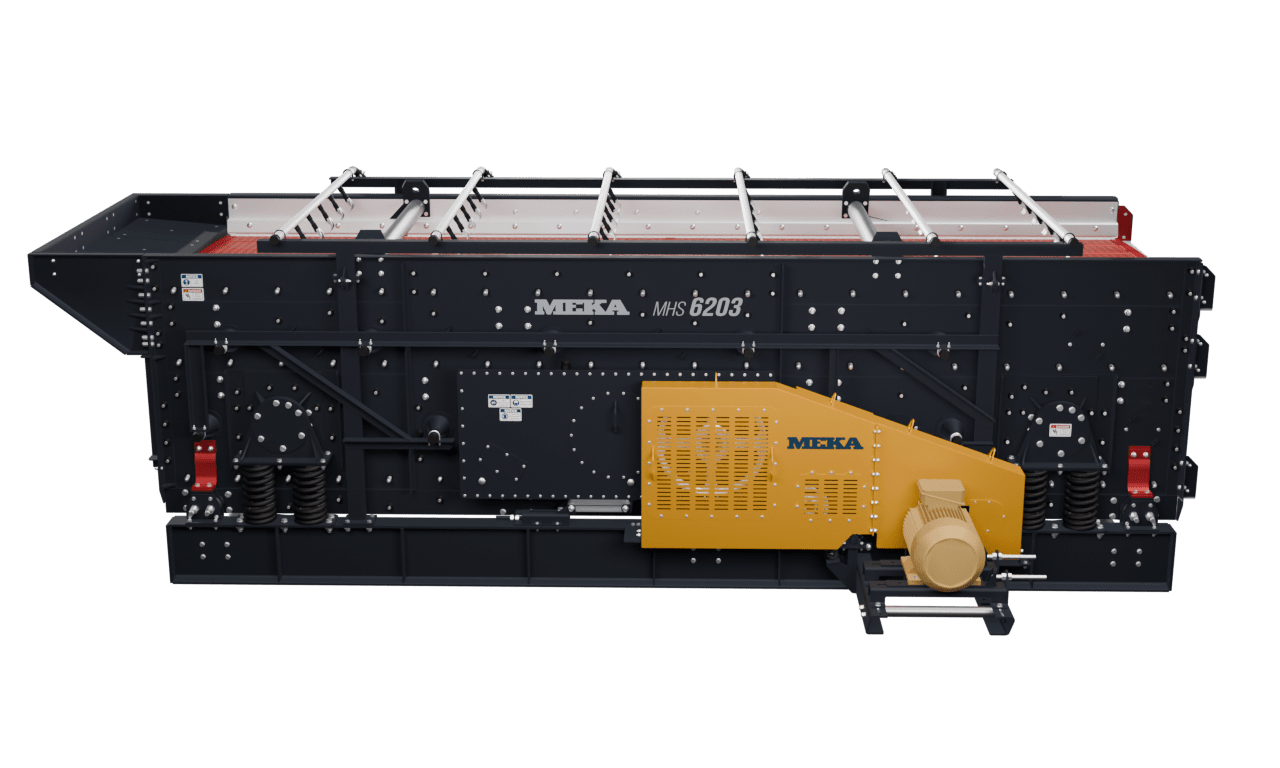

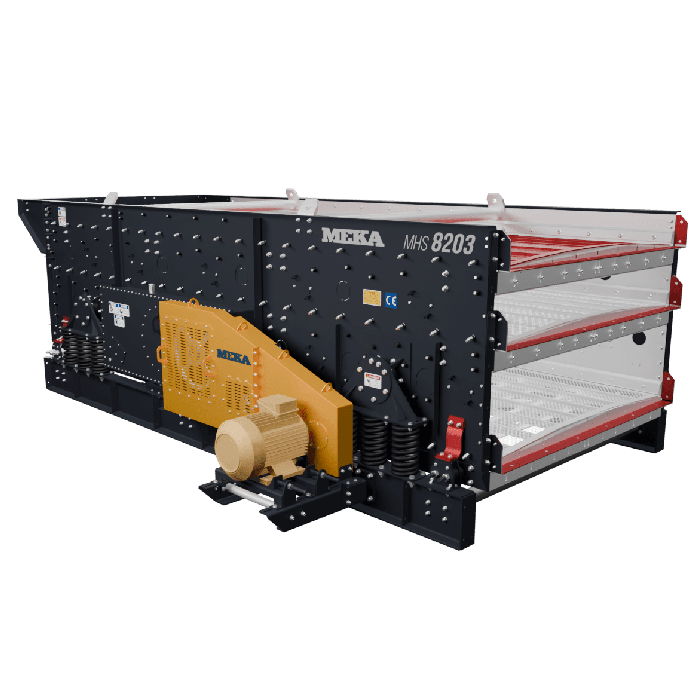

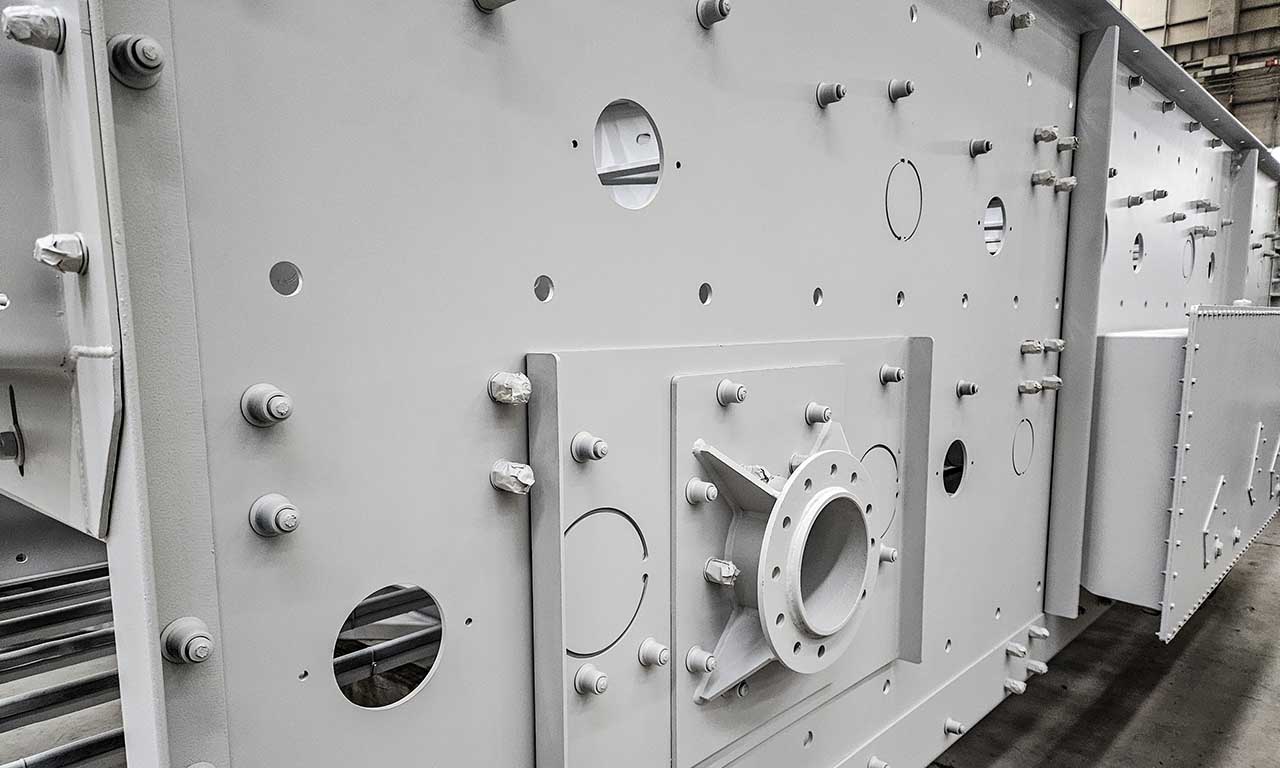

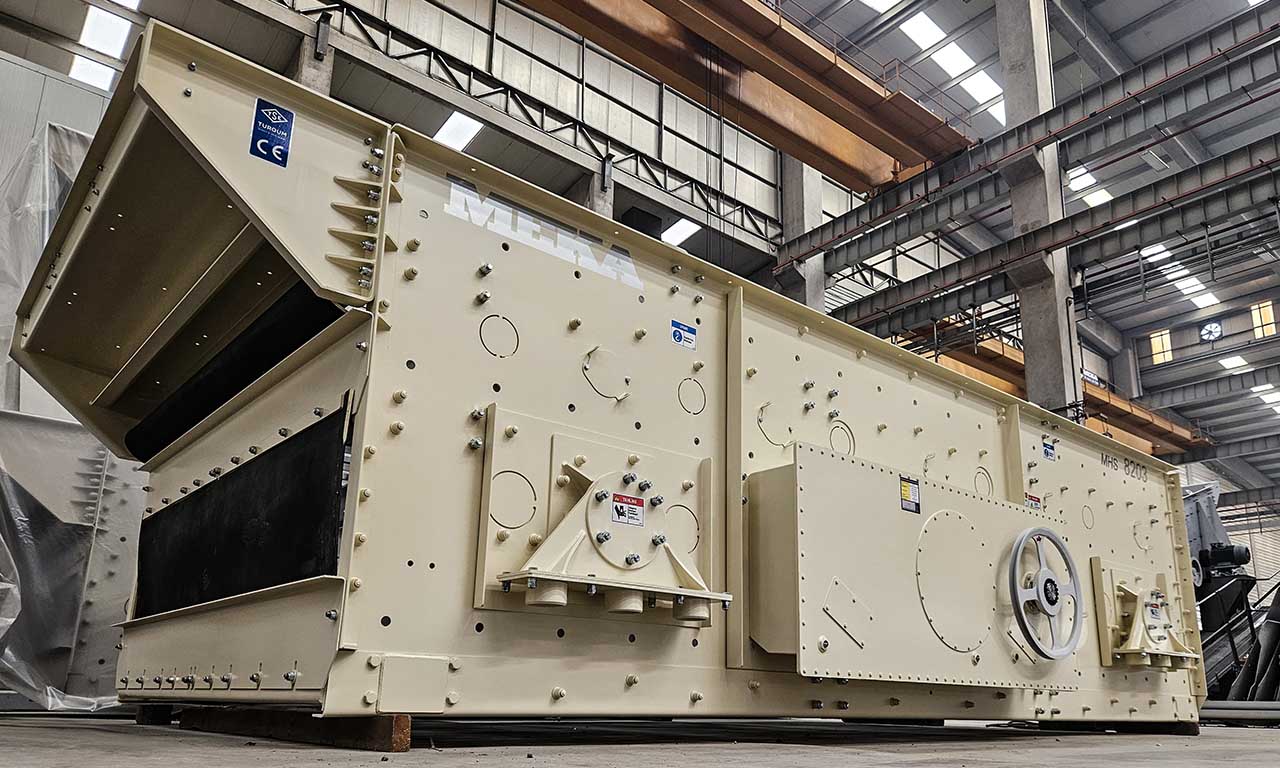

Crible Horizontal

Les cribles horizontaux MEKA incorporent la qualité, la fiabilité et la performance en garantissant une longue durée de vie tout en fonctionnant dans les applications les plus exigeantes. La conception à course ovale éprouvée augmente la production alors qu'elle réduit la charge de recirculation. L'action de la course ovale rend les cribles MEKA pratiquement non obturables et augmente la qualité de sortie. La possibilité de régler avec précision l'angle, l'amplitude et la vitesse de course inclut de la polyvalence pour répondre aux conditions de criblage variables. La construction de corps extra-robuste, supports de roulement durables, le jeu d'engrenages en chrome-moly-nickel conçu par ordinateur avec une métallurgie de première qualité afin de prolonger la durée de vie.

Applications

Les cribles horizontaux de série MHS présentent des performances exceptionnelles pour toutes les applications de criblage et peuvent être largement utilisés dans l'exploitation minière, les agrégats et le recyclage du béton et de l'asphalte. Les applications spéciales pour les cribles horizontaux comportent aussi le criblage fin avec un ratio élevé de produits de taille proche, le criblage humide ou lors que la faible hauteur est critique, comme dans le cas des équipements mobiles.
Pourquoi MEKA Crible Horizontal?

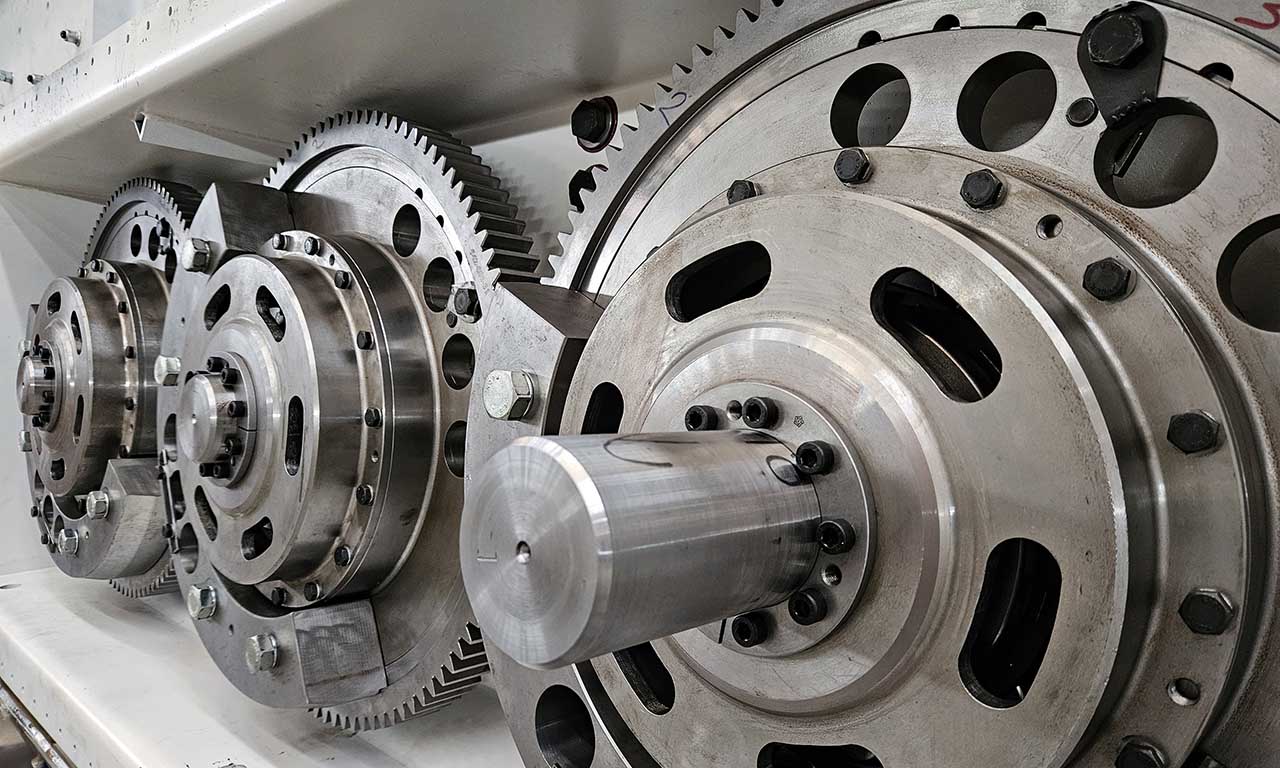

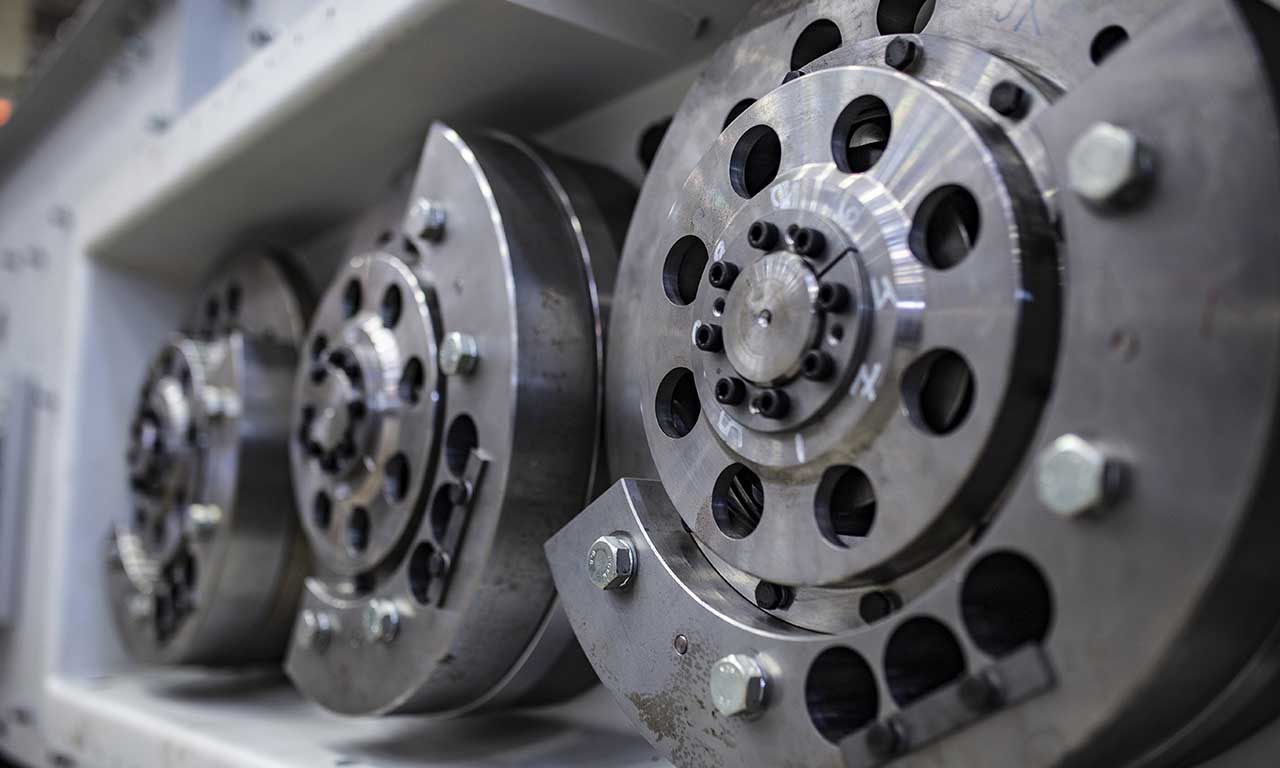

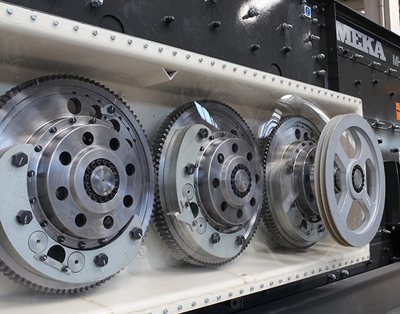

Course ovale par un mécanisme à trois engrenages
  • Assure un alignement optimal et une probabilité maximale de passage du matériau à travers les ouvertures du crible.

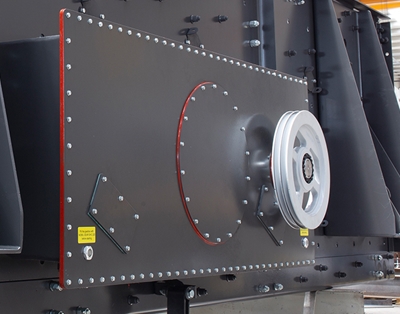

Peu d'entretien
  • Un système de lubrification interne par bain d'huile et un joint d'huile efficace assurent un fonctionnement sans fuite et nécessitant peu d'entretien.


Le crible peut être réglé sur place pour plus d'efficacité
  • La possibilité de modifier l'angle de projection, l'amplitude de projection et la vitesse du crible permet au crible MHS d'être réglé avec précision pour maximiser la production dans presque toutes les conditions.


Le crible linéaire traite les matériaux de taille moyenne mieux que les autres cribleurs.

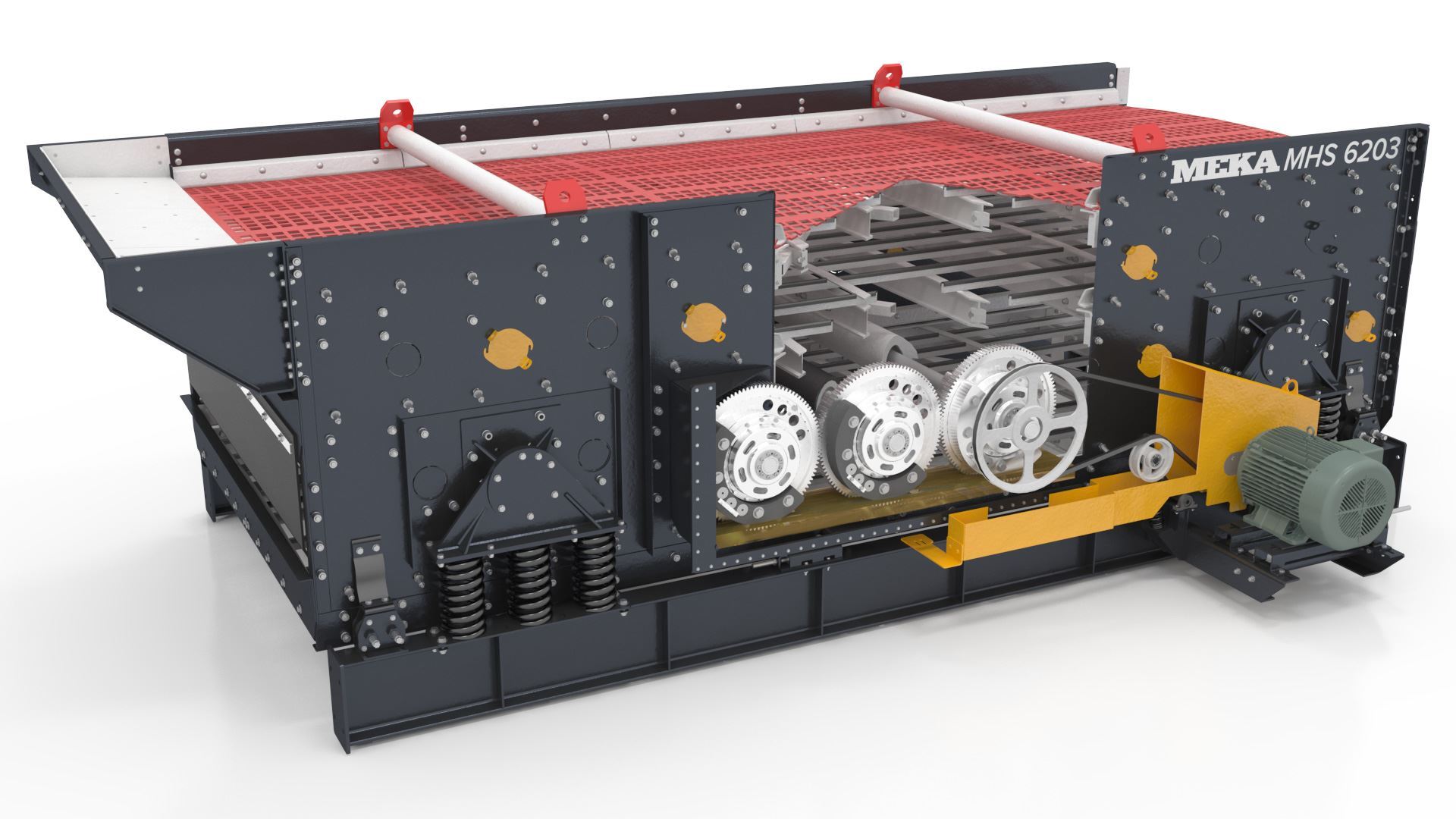

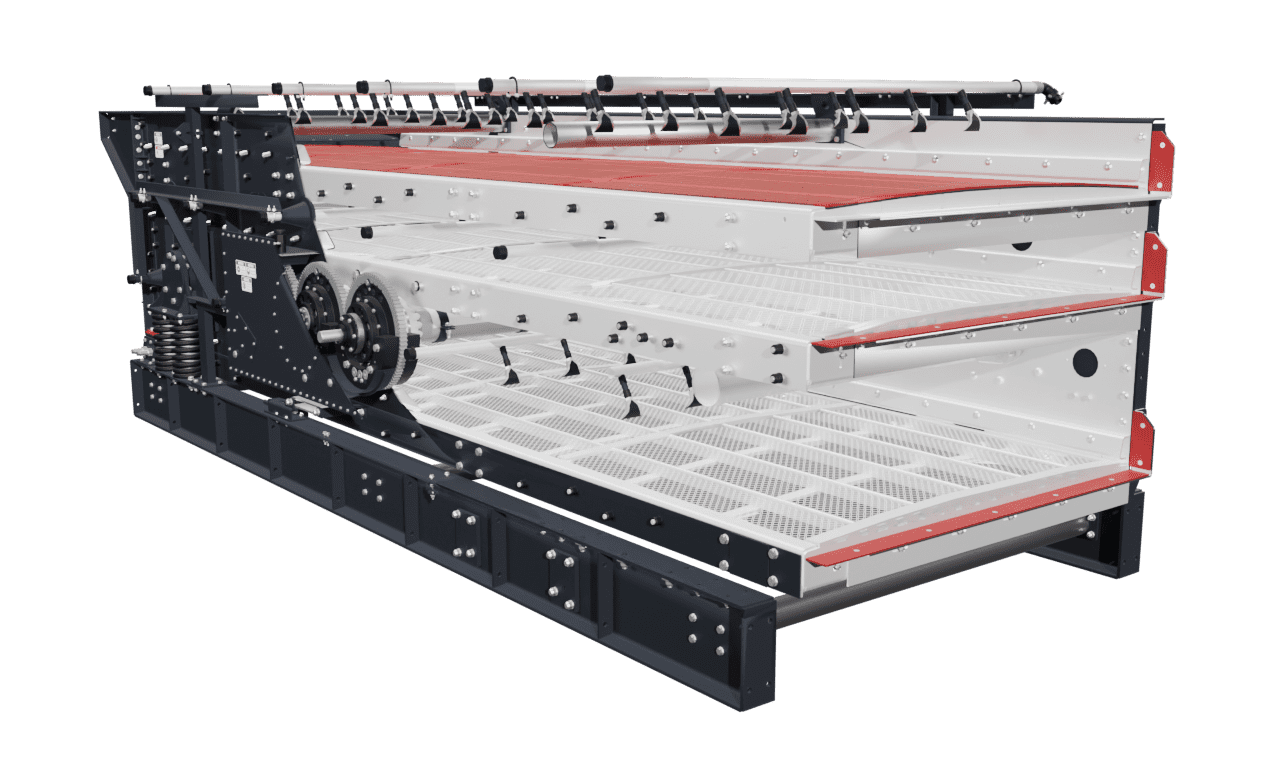

  • La conception à trois arbres utilise un mouvement ovale et génère une action de criblage plus agressive pour réduire le colmatage et l'aveuglement.

Durabilité
  • Notre construction à boulons de suspension associée à une conception à triple arbre qui répartit les arbres sur une zone plus large réduit considérablement la tension du panier pour une longévité maximale.
Crible Horizontal Spécifications Techniques

MHS 5162

MHS 5163

MHS 6162

MHS 6163

MHS 6202

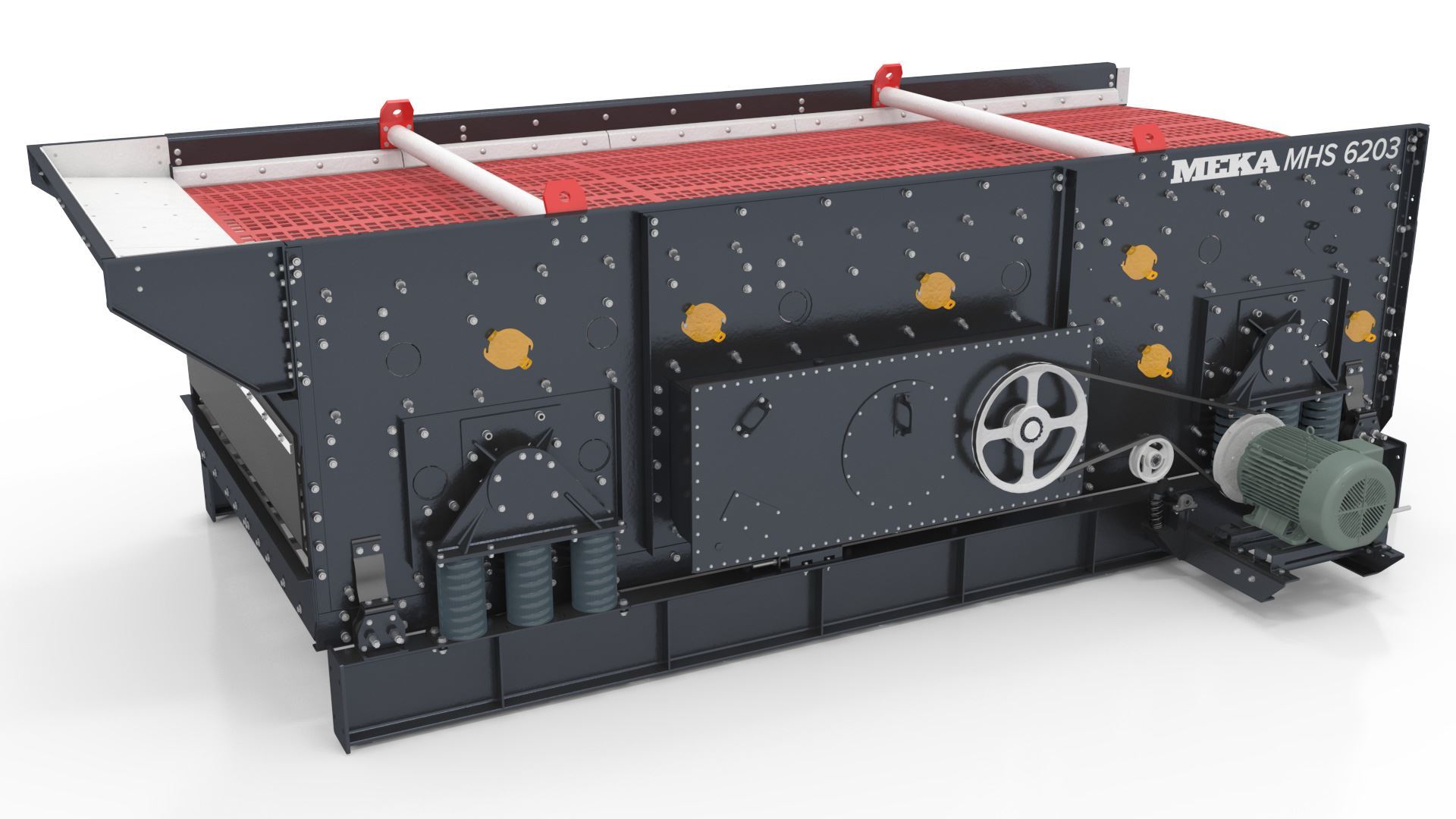

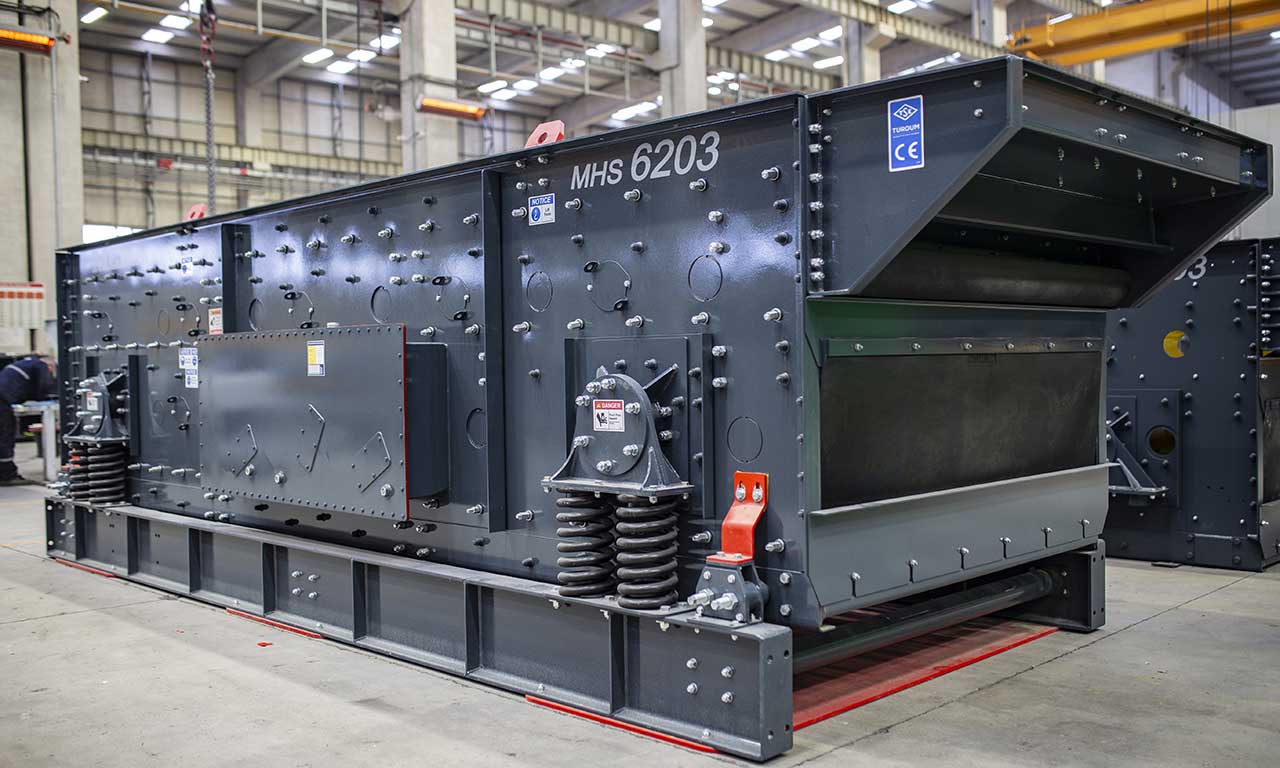

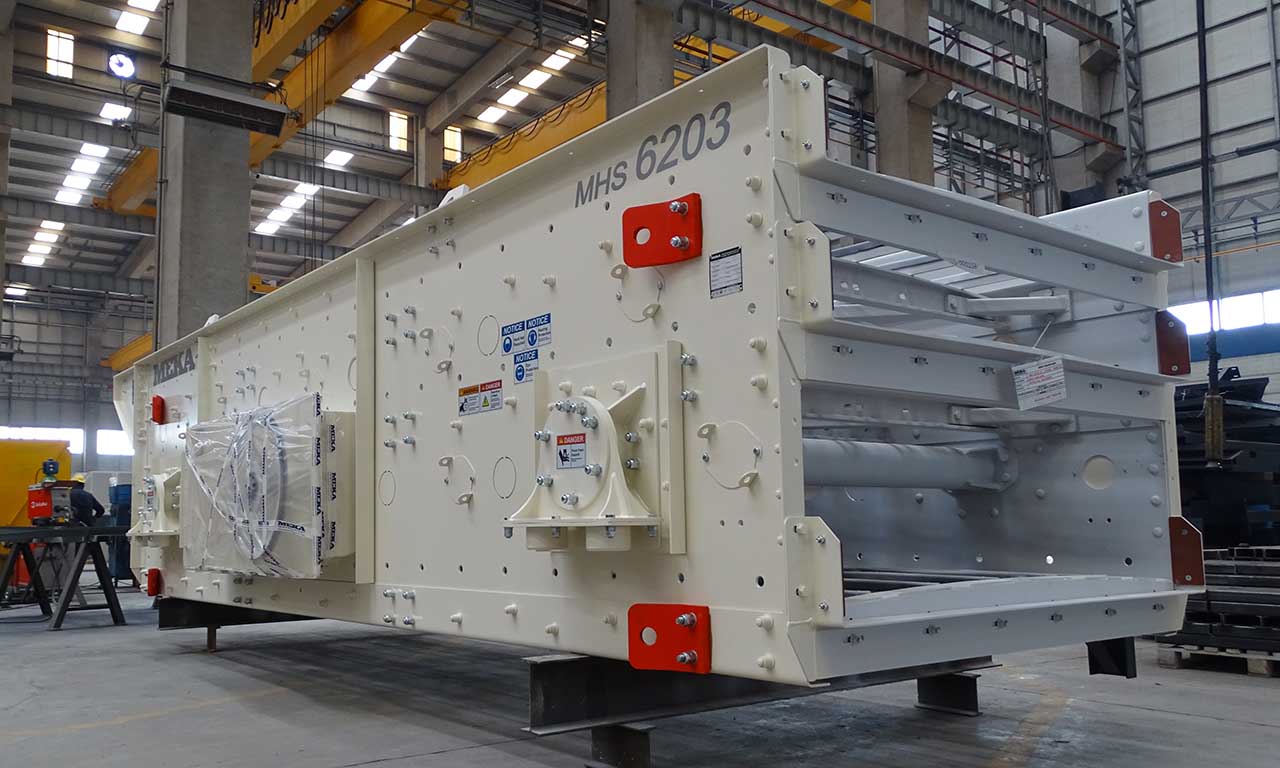

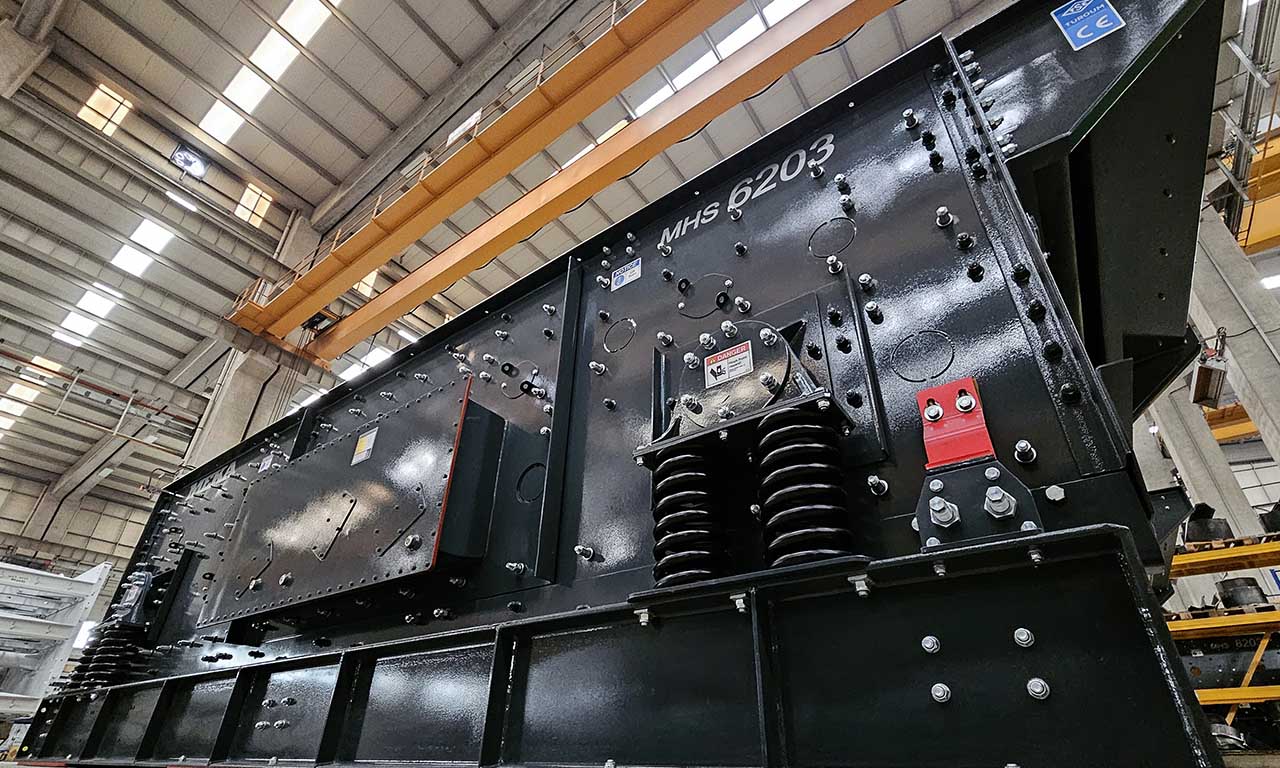

MHS 6203

MHS 7202

MHS 7203

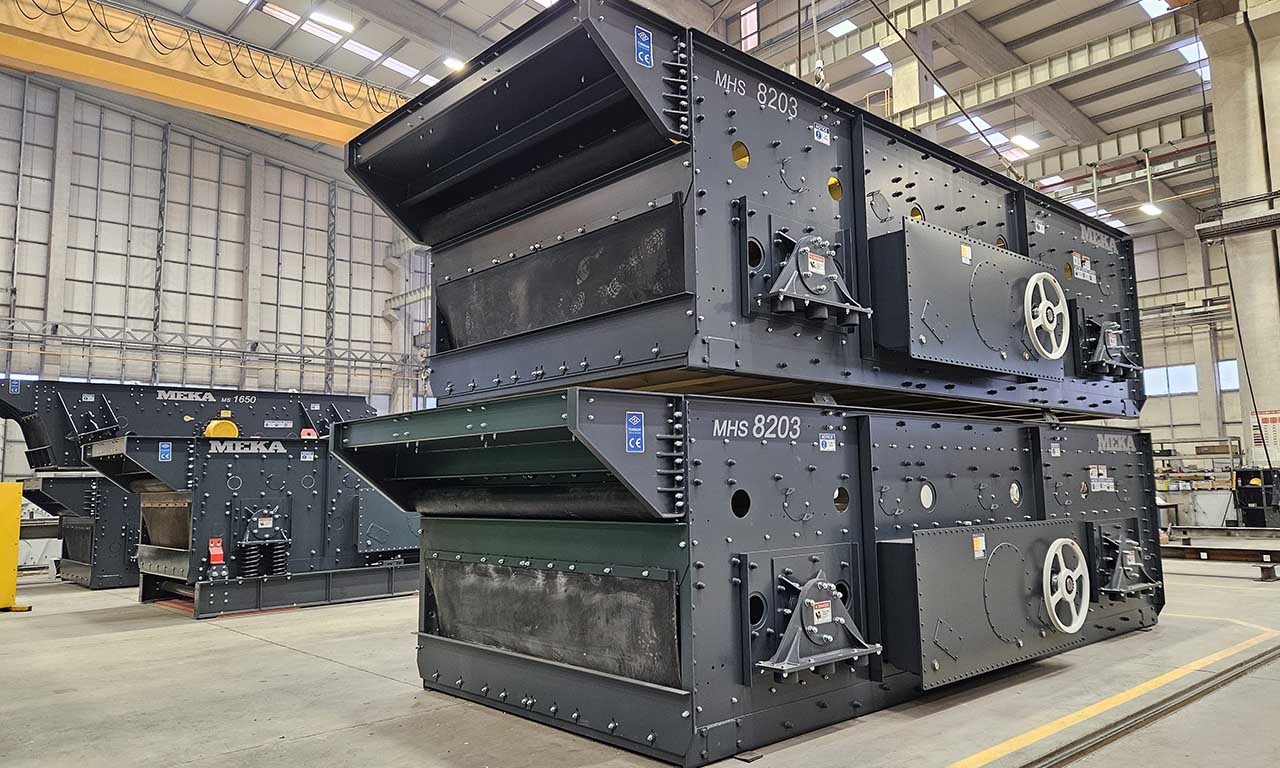

MHS 8202

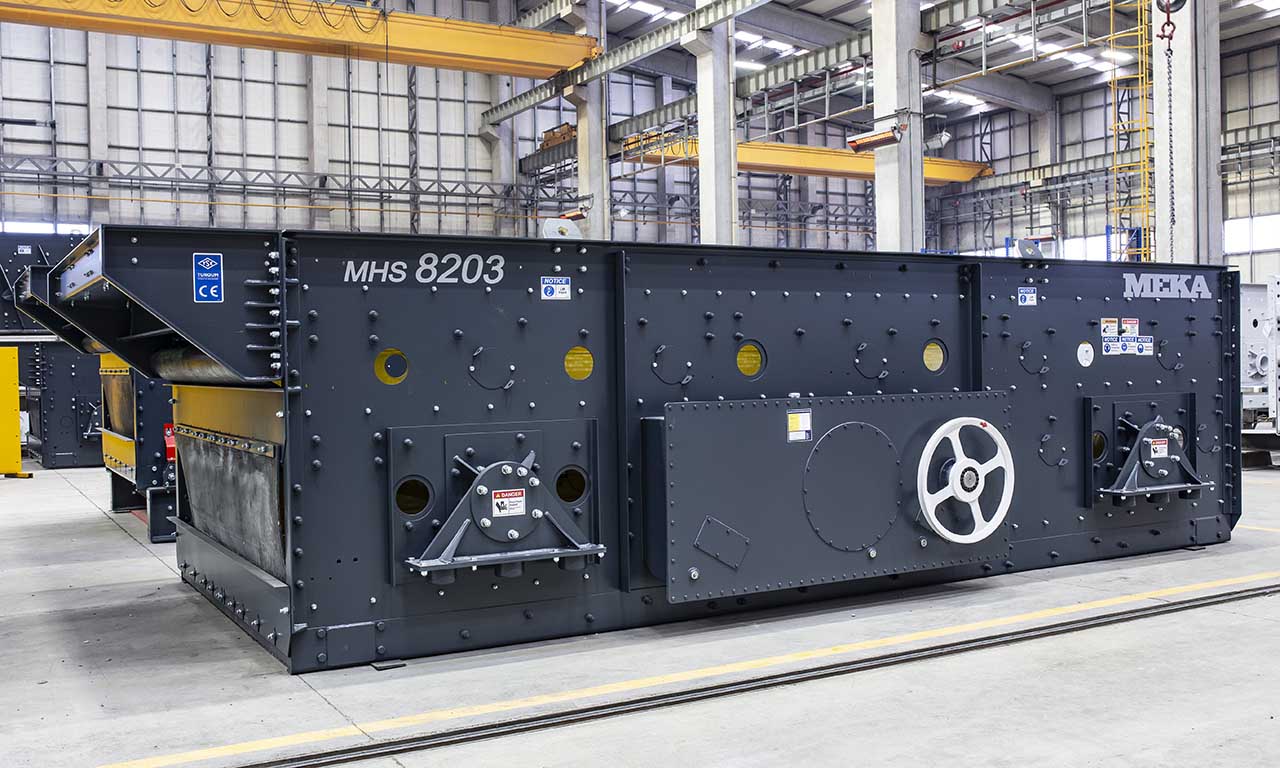

MHS 8203

Modèle à usage intensif Modèle à usage intensif Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible Disponible
Largeur x Longueur (mm) Largeur x Longueur (inch) 1562x4877 61,5x192 1562x4877 61,5x192 1930x4877 76x192 1930x4877 76x192 1930x6096 76x240 1930x6096 76x240 2235x6096 88x240 2235x6096 88x240 2540x6096 100x240 2540x6096 100x240

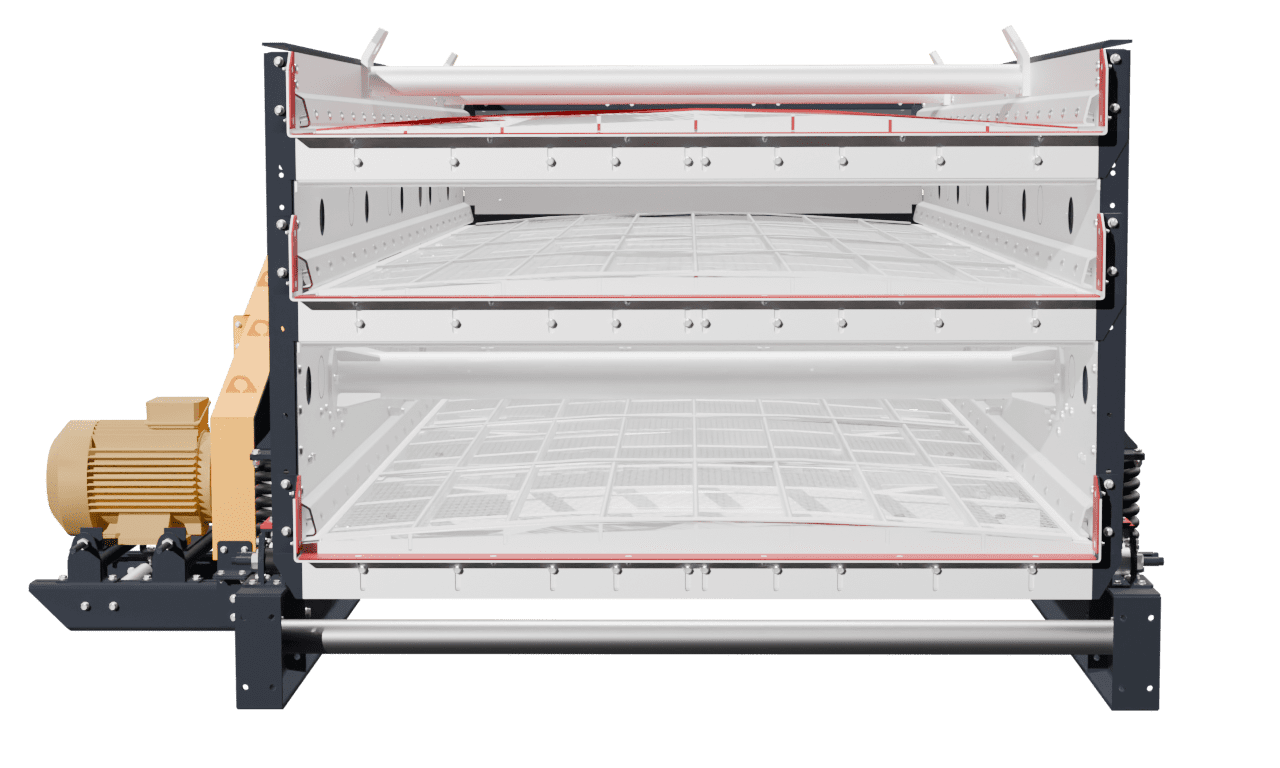

Nombre d'étages Nombre d'étages 2 2 3 3 2 2 3 3 2 2 3 3 2 2 3 3 2 2 3 3
Puissance (kW) Puissance (HP) 22 30 30 40 30 40 30 40 30 40 30 40 37 50 37 50 37 50 37 50
Réa (crible) (mm) Réa (crible) (inch) Ø620 Ø24,4 Ø620 Ø24,4 Ø620 Ø24,4 Ø620 Ø24,4 Ø620 Ø24,4 Ø620 Ø24,4 Ø620 Ø24,4 Ø620 Ø24,4 Ø620 Ø24,4 Ø620 Ø24,4
Réa (moteur) (mm) Réa (moteur) (inch) Ø306-Ø365 Ø12-Ø14,3 Ø306-Ø365 Ø12-Ø14,3 Ø306-Ø365 Ø12-Ø14,3 Ø306-Ø365 Ø12-Ø14,3 Ø306-Ø365 Ø12-Ø14,3 Ø306-Ø365 Ø12-Ø14,3 Ø306-Ø365 Ø12-Ø14,3 Ø306-Ø365 Ø12-Ø14,3 Ø306-Ø365 Ø12-Ø14,3 Ø306-Ø365 Ø12-Ø14,3
Vitesse (rpm) Vitesse (rpm) 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870 730-870
**Poids (kg) **Poids (lbs) 7496 16525,8 8781 19359 7781 17154 9275 20448 9085 20028 10788 23783 12000 26455,47 13500 29762,4 12162 26813 14267 31453
Les chiffres relatifs à la vitesse sont valables pour un moteur de 1500 tr/min. Les poids indiqués ne comprennent pas le moteur d'entraînement, les pieds de support, la plate-forme de maintenance, les goulottes d'entrée et de sortie.
Qu'est-ce que c'est Crible Horizontal?
Les cribles horizontaux sont des cribles à mouvement ovale et elliptique dont la surface est plate et horizontale et qui peuvent être positionnés de 0 à 10 degrés. Le mouvement ovale d'un crible horizontal est généré par un mécanisme vibrant à trois arbres.
Types de Crible Horizontal
Il s'agit d'un équipement vibrant à course ovale et à force g élevée fonctionnant en position horizontale, utilisé pour classer les matériaux à différents stades dans de nombreuses industries différentes.Réglage facile et rapide de la longueur de course, de l'angle de course et de la vitesse du crible en fonction des applications.
Comment Crible Horizontal travailler?

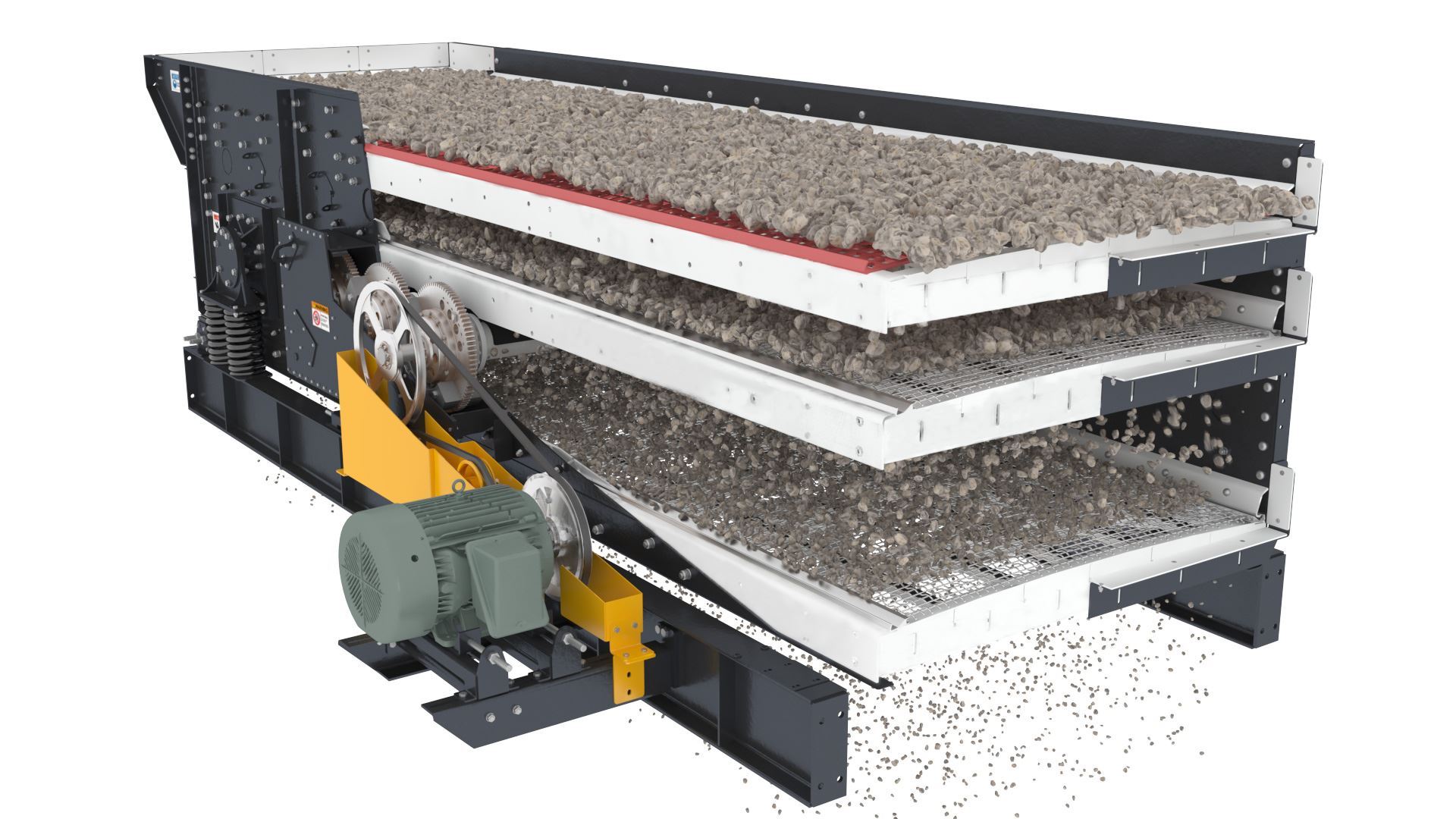

Les cribles horizontaux utilisent les mouvements elliptiques générés par le mécanisme vibrant à trois arbres pour accélérer et déplacer le matériau sur la surface du crible. Les matériaux plus petits que l'ouverture du crible dans le matériau se déplaçant sur la plate-forme du crible sont classés comme étant plus petits que la taille de l'ouverture et les matériaux plus grands sont classés comme étant plus grands.
Avantages de l'utilisation Crible Horizontal
Les cribles horizontaux ont un débit et une efficacité de criblage élevés.

Les cribles horizontaux conviennent à diverses applications, qu'il s'agisse de procédés humides ou secs.

La conception compacte et la position horizontale rendent l'investissement plus abordable dans les applications mobiles et stationnaires.

La conception compacte et la position horizontale rendent l'investissement plus abordable dans les applications mobiles et stationnaires.

Le mouvement circulaire et l'angle rendent le tamis plus résistant au colmatage par les matériaux.
Crible Horizontal les processus/applications

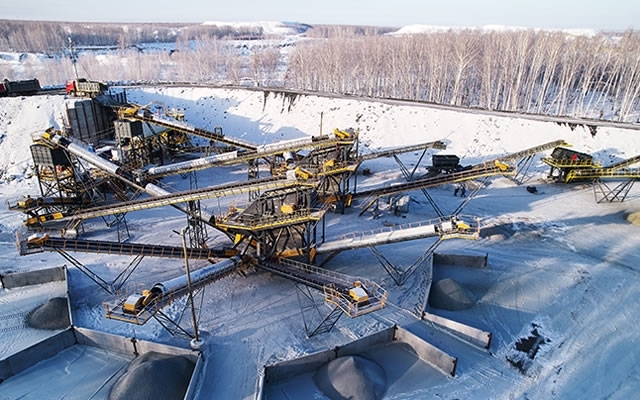

Bien qu'ils soient largement utilisés dans les installations de concassage et de criblage où une grande efficacité de criblage est souhaitée dans le troisième étage, ils sont également utilisés dans le deuxième étage et dans le premier étage.

Outre la vitesse de fonctionnement, la longueur de course et l'angle des cribles horizontaux peuvent être ajustés en fonction de l'application.

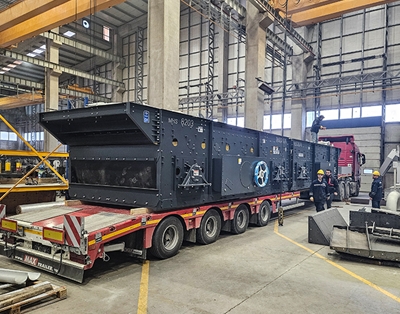

Les cribles horizontaux peuvent être utilisés dans les conditions de fonctionnement les plus difficiles grâce à l'utilisation d'un système de criblage humide.

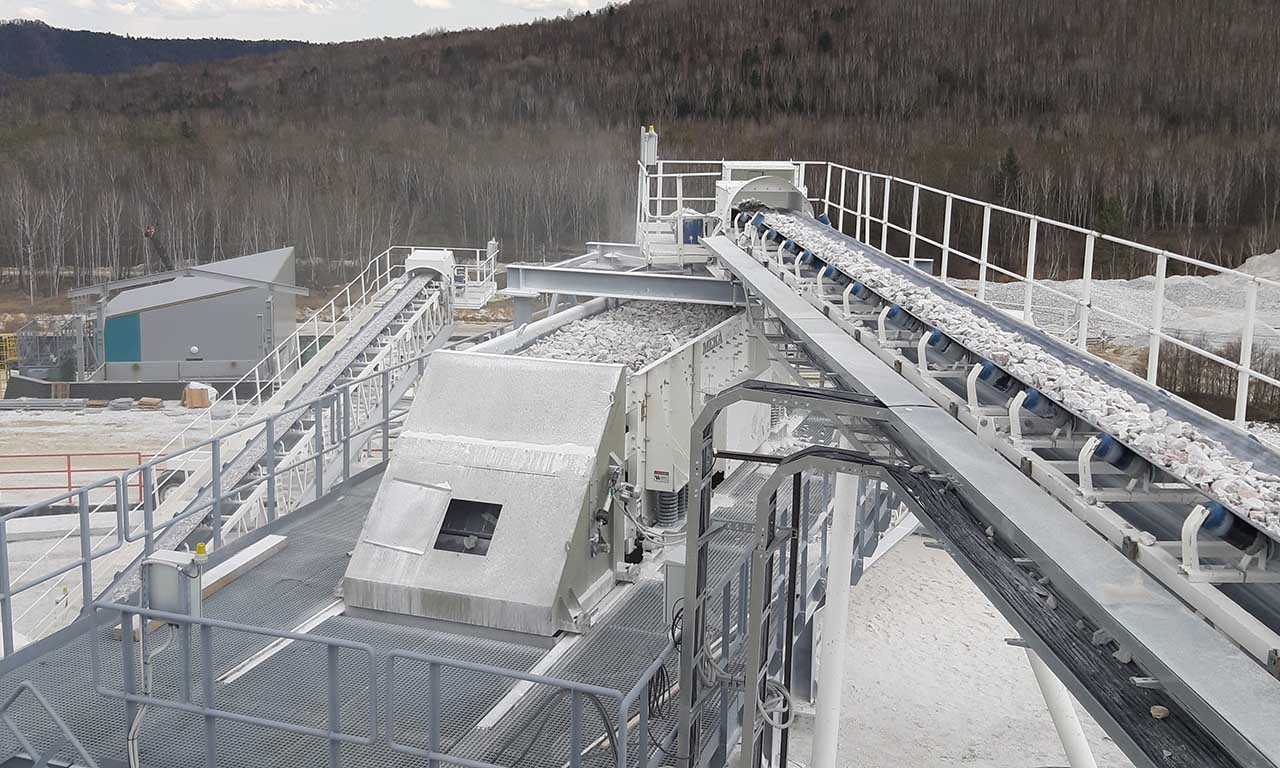

Les cribles horizontaux sont utilisés dans la préparation et l'enrichissement des minerais, dans les installations de concassage et de criblage des agrégats et dans tout secteur nécessitant un tri des matériaux en fonction de leur taille.
Quels sont les matériaux transformés à l'aide de Crible Horizontal
Les cribles vibrants horizontaux peuvent être utilisés pour trier toutes sortes de matériaux, à condition que la taille, le type de crible, l'ouverture et l'inclinaison du crible, ainsi que la direction, la fréquence et l'amplitude des vibrations, soient correctement sélectionnés. Le criblage humide est utilisé pour le criblage de matériaux humides, argileux et boueux, et augmente l'efficacité du criblage. Les cribles horizontaux sont largement utilisés dans les usines de recyclage des agrégats, du béton et de l'asphalte, ainsi que pour une large gamme d'applications dans le secteur minier, en raison des très bons résultats qu'ils obtiennent en matière de criblage. Les cribles horizontaux sont également utilisés pour le criblage humide et pour le criblage de matériaux fins de tailles similaires, ainsi que dans des domaines d'utilisation générale. Dans les cribles horizontaux, le matériau criblé reste longtemps sur la surface du crible. L'efficacité de criblage de ces cribles lorsqu'ils sont utilisés pour cribler des matériaux de tailles similaires est assez élevée.
Quels sont les critères clés pour choisir le bon équipement Crible Horizontal
Pour sélectionner les bons cribles inclinés, il est important de prendre en compte des critères tels que la capacité, la granulométrie de l'alimentation, l'ouverture des grilles et du treillis métallique, ainsi que les propriétés du matériau à cribler, telles que la densité et l'humidité.
Conseils utiles pour l'entretien et le fonctionnement des Crible Horizontal
'- Le nombre de pièces n'est pas élevé dans les cribles vibrants. Lors du choix d'un crible, il est nécessaire de sélectionner le système de mouvement du crible, l'ouverture du treillis et le rapport d'ouverture du trou approprié en fonction du type, de la taille et de la capacité du matériau à cribler, ainsi que de l'efficacité souhaitée du criblage.

- Le matériau alimentant le crible doit être d'une taille et d'une quantité adaptées à la capacité du crible. Les matériaux plus petits que l'ouverture du crible ne passeront pas à travers le crible s'ils sont alimentés au-delà de la capacité, si la roche ne reste pas suffisamment longtemps sur le crible et si la vibration du crible n'est pas appropriée.

- Dans les cribles vibrants, l'inclinaison du crible, le taux de vibration du crible et la direction du crible doivent être réglés de manière à ce que le matériau reste sur le crible pendant un temps suffisant et se déplace à travers le crible, empêchant ainsi le colmatage. Si la vibration est trop forte, le matériau sera projeté vers l'avant à travers le tamis et le criblage souhaité ne sera pas réalisé. Si les vibrations sont de faible amplitude, des agglomérations se produiront sur le crible et la capacité diminuera. C'est pourquoi le choix d'un système de vibration approprié est d'une importance vitale lors de la sélection d'un crible.
- Lorsque l'angle de descente du matériau sur le crible incliné augmente, la probabilité que le matériau de taille appropriée passe à travers le crible augmente. Dans ce cas, l'amplitude de la vibration doit être faible et l'angle d'amplitude et la fréquence doivent être élevés. En d'autres termes, le matériau doit passer par le crible aussi perpendiculairement que possible, ne pas s'élever trop haut au-dessus du crible et frapper la surface du crible plusieurs fois avant de la quitter. Un angle de grande amplitude facilite le criblage en ameublissant le lit du matériau à cribler. Dans ces conditions, la probabilité que les particules passent à travers le tamis augmente.

- Les cribles à ouvertures carrées sont largement utilisés dans la préparation des minerais et la production d'agrégats. Dans ces cribles, la surface ouverte sur la surface du crible est plus grande. Lorsqu'une capacité élevée est requise, des cribles carrés à larges ouvertures sont utilisés, tandis que de petits cribles elliptiques ou des cribles minces à longue portée sont utilisés dans les processus de déshydratation. Si l'on ne souhaite pas obtenir de pièces plates dans le matériau après le criblage, il convient de choisir des tamis à ouvertures rectangulaires orientées dans le sens du flux, perpendiculairement au sens du flux.

- Les systèmes à contrepoids sont reliés aux cribles individuellement ou ensemble par un cardan ou un accouplement, en fonction de l'amplitude de vibration souhaitée. Il faut veiller à ce que les poids soient symétriques l'un par rapport à l'autre dans une connexion.
- Les cribles sont produits dans différentes qualités, adaptées à des conditions d'exploitation légères, moyennement légères, moyennes, moyennement lourdes et exigeantes, les cribles à mailles en acier étant particulièrement populaires en raison de leur faible prix.

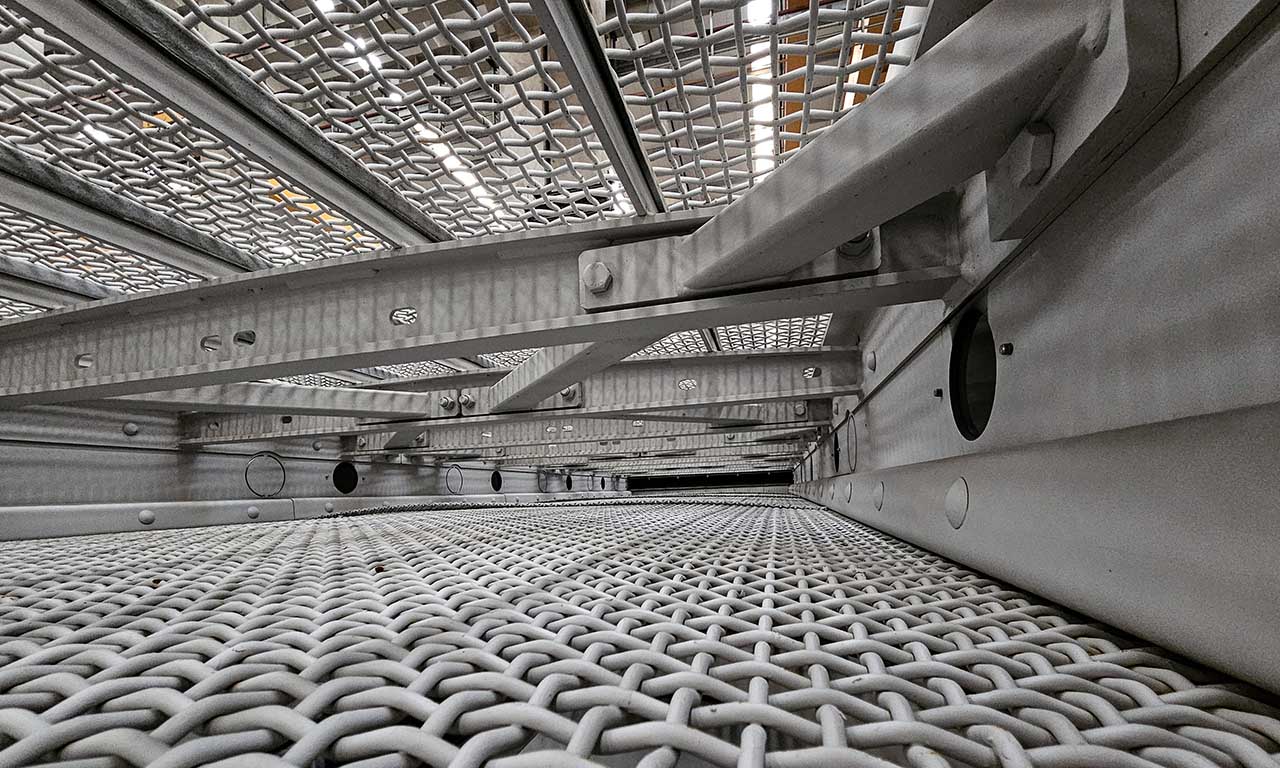

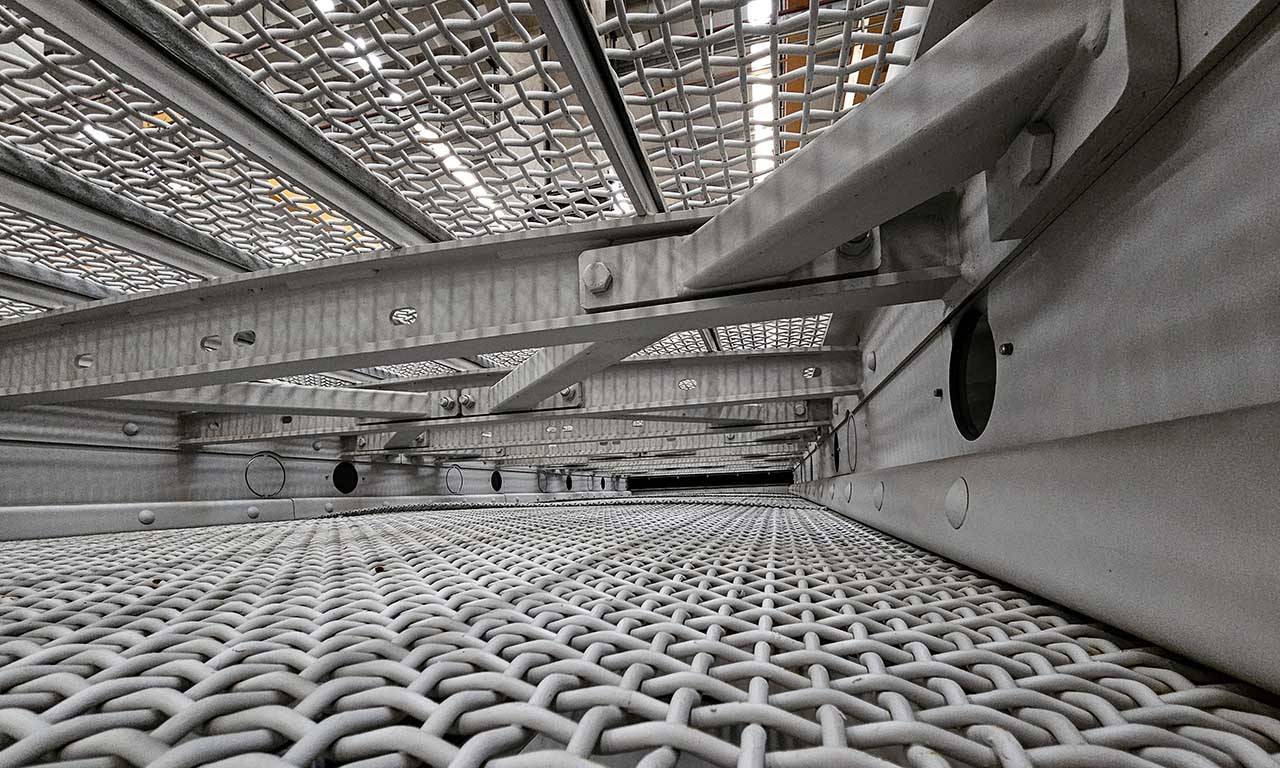

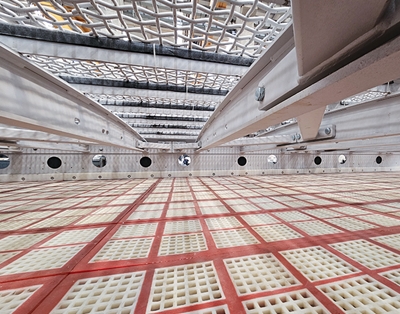

- Les treillis doivent être fabriqués à partir de matériaux de qualité. La surface du treillis ne doit pas s'affaisser ou s'étirer à cause des tendeurs latéraux, et doit rester tendue. Le fil d'acier utilisé dans la fabrication du treillis doit être suffisamment solide pour supporter le matériau qui passe dessus et doit être résistant à la tension et à l'abrasion. Toutes ces caractéristiques doivent être prises en compte lors de la sélection des tamis - le prix ne doit pas être le seul facteur déterminant.

- La durabilité du treillis est déterminée par la quantité de matériau qu'il passe. Bien que le coût des treillis synthétiques puisse sembler élevé en raison de leur résistance à l'abrasion, le coût unitaire de criblage par tonne est faible.

- La surface, la taille et le système de tension du cadre du crible doivent être adaptés aux treillis couramment disponibles sur le marché. En adoptant une approche positive, il devrait être possible de l'adapter à différents cribles en apportant de légères modifications au châssis. Les systèmes de tension latérale des cribles en polyuréthane sont souvent similaires à ceux des cribles à mailles en acier.
- Le matériau à cribler ne doit pas entrer en contact avec le châssis principal du crible. Les bords latéraux qui entrent en contact avec le matériau sur le tamis s'usent et toutes les pièces usées doivent être facilement remplacées par des pièces de rechange. Si nécessaire, les plaques de tension qui entrent en contact avec le matériau tamisé doivent être recouvertes de polyuréthane ou de caoutchouc.

- Il convient d'enregistrer la date de remplacement du treillis d'un crible et le nombre d'heures de fonctionnement du crible, ainsi que le type et la quantité de roche criblée, le débit d'alimentation et les dimensions de la roche à la sortie du crible. Les heures de criblage doivent être enregistrées et les tamis doivent être remplacés avant d'être percés lors d'applications de criblage délicates.

- Dans les cas où l'efficacité du criblage n'est pas importante, les petits trous dans les cribles peuvent être temporairement réparés en utilisant le même matériau de criblage si nécessaire, et le criblage peut continuer à être utilisé pendant un certain temps.

- Pour un criblage efficace, le matériau à traiter doit être correctement réparti sur le treillis. C'est pourquoi le matériau ne doit pas être acheminé vers le crible à partir d'un seul point, mais doit être correctement acheminé transversalement.

- Les cadres du crible sont généralement positionnés sur des ressorts aux quatre coins. La qualité des ressorts est très importante. Tous les ressorts doivent être remplacés ensemble lorsqu'ils perdent leur flexibilité.
- Selon l'application, les cribles peuvent également être fixés sur des vis ou des ressorts en caoutchouc renforcés. Ces ressorts permettent de réduire le bruit de fonctionnement, de sécuriser l'environnement de tamisage et de faciliter les opérations de démarrage et d'arrêt.

- Les ressorts à spirale sont utilisés dans des environnements non corrosifs et non abrasifs. Ces ressorts sont faciles à acquérir, à entretenir et à remplacer.

- Les ressorts en caoutchouc renforcé sont utilisés dans les environnements abrasifs et corrosifs. Les ressorts en caoutchouc renforcé sont relativement plus difficiles à entretenir que les ressorts hélicoïdaux. Ces ressorts ont également un coût supplémentaire.

- Dans le cas du criblage humide, le matériau criblé passe à travers le crible avec de l'eau et est transporté par l'eau dans des canaux. Ces canaux sont sujets à l'abrasion. Les problèmes d'abrasion peuvent être résolus par des revêtements en caoutchouc.

- Dans les cribles multicouches, le choix du tamis approprié est important. Le matériau à tamiser doit être réparti uniformément sur le tamis. Ceci est très important pour l'utilisation complète de la capacité du tamis.

- En général, « l'ouverture d'un treillis inférieur doit être égale à la moitié de celle du treillis supérieur, ou plus petite ». Par exemple, si le treillis supérieur est de 4,75 mm, les treillis inférieurs peuvent être de 2,36 mm, 1,7 mm ou 850 µ.
- Le passage de gros morceaux à travers le tamis ne peut se produire que par des déchirures, des perforations ou des abrasions du treillis. Parfois, les vibrations peuvent entraîner le mélange de matériaux surdimensionnés avec des matériaux sous-dimensionnés provenant des côtés. Les trous ou les déchirures dans le treillis doivent être examinés si des matériaux de grande taille sont observés sur le convoyeur à bande transportant des matériaux de taille inférieure.

- Lors de l'utilisation de cribles à deux ou trois étages, il est important de remplacer les mailles du tamis lorsqu'elles sont percées ou déchirées.

- Le nombre de couches de crible et d'ouvertures de treillis est déterminé en fonction de la distribution granulométrique du matériau à tamiser et du but de l'utilisation du matériau séparé en fonction de la granulométrie obtenue.

- Après le criblage, il faut contrôler la conformité du matériau à l'usage prévu. Des échantillons de matériau doivent être prélevés avant le tamis, sous le tamis et au-dessus du tamis pour être analysés en laboratoire. En fonction des résultats de l'analyse du crible, il est possible d'utiliser des treillis ayant des ouvertures différentes et d'ajuster les réglages de la bouche du concasseur.

- Dans la production d'agrégats, les cribles sont généralement situés après le concasseur. Les ouvertures des mailles peuvent être ajustées en fonction des besoins en granulats, et il faut créer des circuits fermés dans lesquels le matériau grossier du crible est renvoyé au concasseur lorsque des granulats fins sont nécessaires.

- La quantité de matériau introduite dans le crible doit être égale à la quantité totale de matériau de différentes tailles produite par le criblage. Il convient de vérifier que les bascules automatiques des bandes transportant les matériaux sont correctement mesurées et de vérifier les bascules des bandes à intervalles réguliers.

- Aucune courroie ne doit manquer sur les systèmes de poulies utilisés dans le système d'entraînement pour faire vibrer les cribles, et toutes les courroies doivent être remplacées par des neuves si nécessaire.

- Les courroies lâches produisent de la chaleur lorsqu'elles passent sur la poulie, tandis que les courroies trop tendues exercent une pression inutile sur le système d'entraînement. Lorsqu'elle est pressée avec le doigt, la courroie ne doit s'étirer que de l'épaisseur du doigt.

- Les cribles fonctionnent grâce aux vibrations. Les vibrations provoquent le desserrement des boulons et des écrous. Il ne doit pas y avoir de boulons desserrés dans le corps de crible. Un contre-écrou ou une rondelle moletée doit être utilisé pour empêcher les écrous de se desserrer. Un raccord boulon-écrou spécial appelé « huck-bolt » doit être utilisé pour empêcher le desserrage. Ce système de fixation constitue la meilleure garantie contre le desserrage.

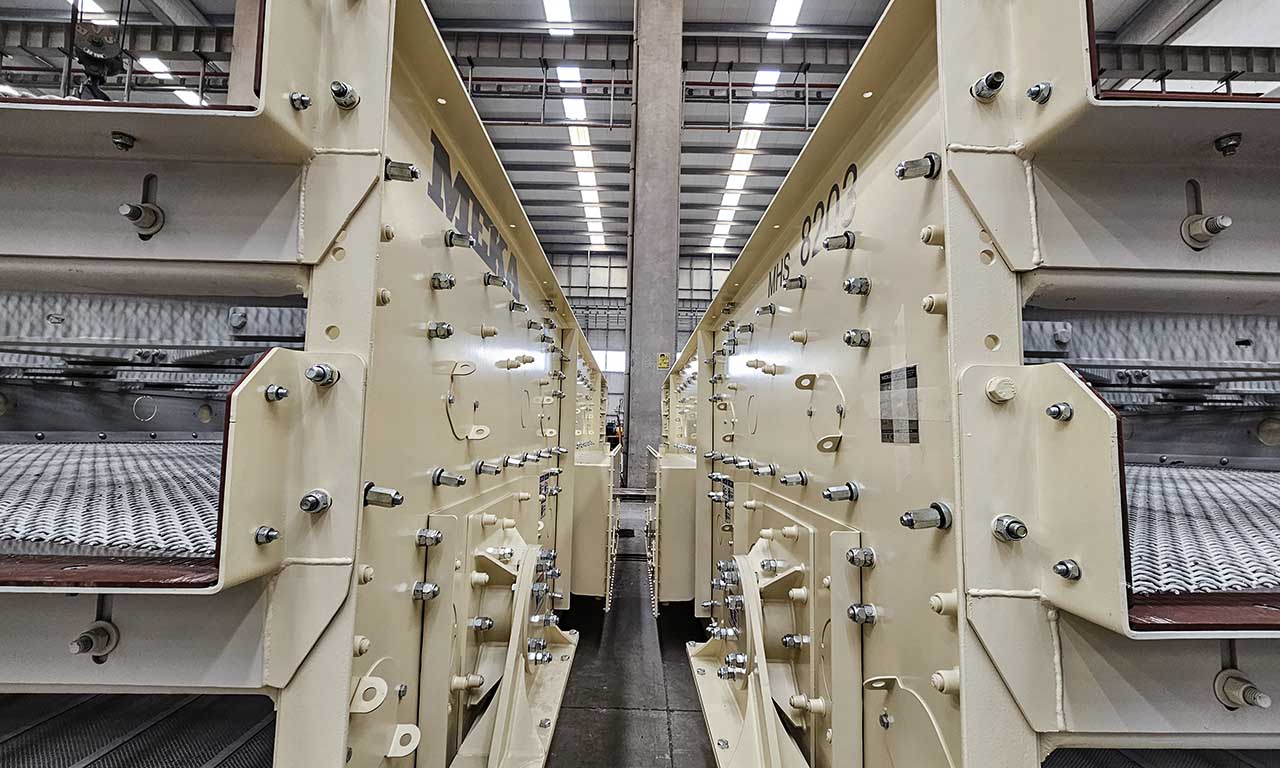

- Les plaques latérales du corps de crible doivent être fabriquées en acier de haute qualité, les trous doivent être percés correctement à l'aide d'un laser ou d'une perceuse, et toute contrainte interne sur le corps doit être éliminée.
- Les plaques latérales et le cadre de crible doivent être reliés entre eux par des boulons à tête plate ou des boulons munis d'écrous de blocage. Les raccordements au crible doivent être effectués à l'aide de boulons ; les raccordements ne doivent pas être soudés. Les soudures sur le corps de l'écran ne durent pas longtemps et se fissurent en peu de temps.

- Il ne faut pas perdre de temps à réparer les corps fissurés. La partie fissurée doit être remplacée dans son intégralité. Le corps de crible ne doit pas être réparé par soudage.

- Tous les équipements d'une installation de concassage et de criblage doivent être soumis à des contrôles réguliers et l'entretien ne doit pas être retardé. La lubrification quotidienne des pièces mobiles doit être effectuée régulièrement.

- Les mailles, les pièces de rechange et les consommables doivent être stockés en quantité suffisante.

- Les installations de production de granulats doivent produire des granulats de taille appropriée pour répondre à la demande du marché. Si nécessaire, les stocks doivent comporter un nombre suffisant de mailles de criblage de taille appropriée pour pouvoir être utilisés lors des essais.

- Les mesures à prendre en cas de défaillance de l'équipement des installations doivent être planifiées. Le cas échéant, il convient de fournir un guide pour l'alimentation et le chargement à partir des stocks intermédiaires, des chargeurs et des camions, ainsi que toute modification éventuelle à apporter au processus d'écoulement afin d'assurer la continuité de l'exploitation de l'installation.
- Des précautions en matière de santé et de sécurité au travail doivent être prises dans les installations de concassage, de criblage et de calibrage, et les employés doivent bénéficier d'une formation continue dans ce domaine et dans les questions techniques.
