Les alimentateurs grizzly sont un type d'alimentateur qui assure à la fois les fonctions d'alimentation et de séparation dans le même équipement. Le corps est constitué d'une table et d'une section de grizzly qui peut être à un ou deux étages.
-
PRODUITS
Solutions robustes, fiables et efficaces pour les industries du concassage et du criblage, de l'exploitation minière, de la production de béton prêt à l'emploi et du recyclage - BLOG
- ÉTUDES DE CASE

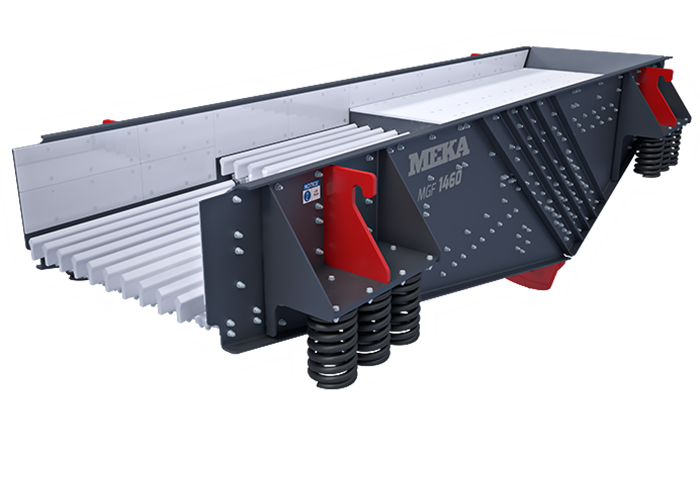

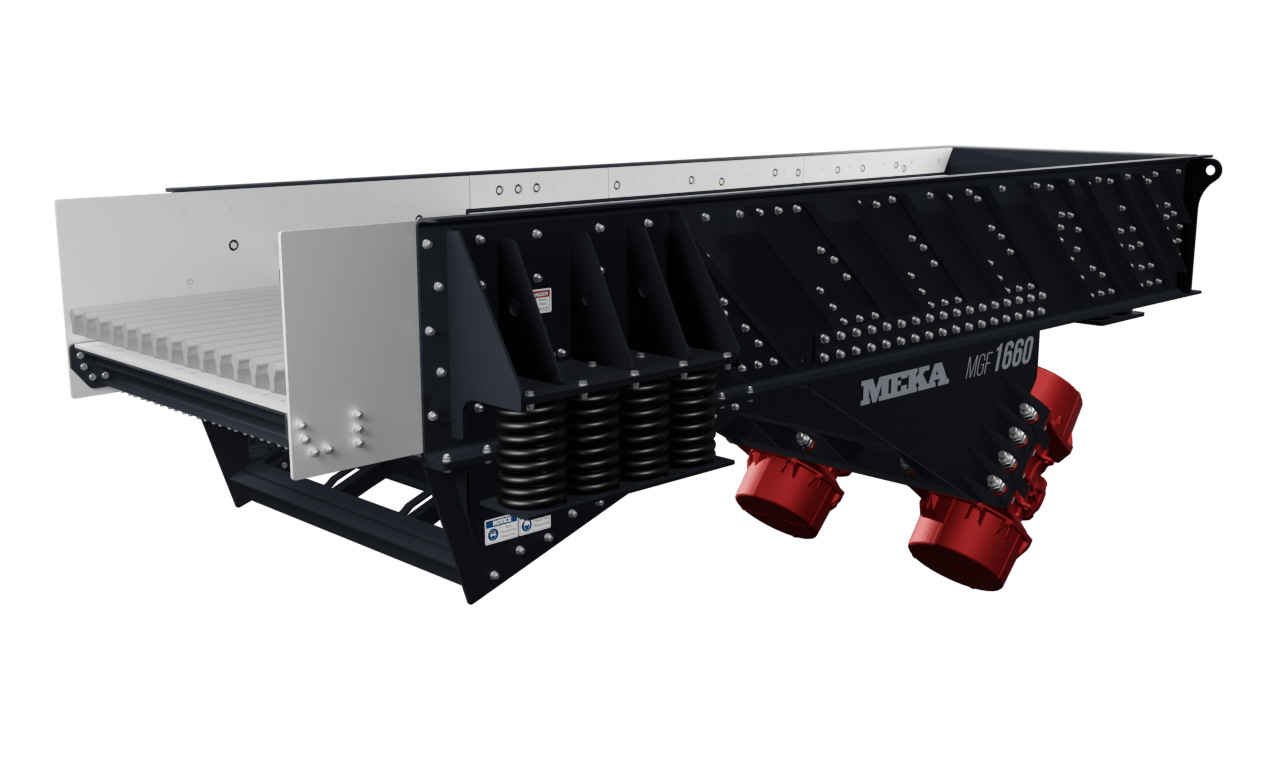

Alimentateur Grizzly Vibrant
Les alimentateurs Grizzly ont été conçus pour exceller dans les conditions et les applications les plus difficiles. Une résistance élevée à l'abrasion, une console d'entraînement durable traitée thermiquement et des vibrateurs de haute qualité garantissent une efficacité maximale, une alimentation fiable et un fonctionnement efficace à long terme pour un minimum de défaillances.
Applications
Les alimentateurs grizzly MEKA sont disponibles dans de nombreuses dimensions pour répondre aux exigences de capacité, de résistance aux chocs, de poids et de dimensions d'installation.
Ils assurent une production élevée et une longue durée de vie dans une large gamme d'applications difficiles.
Ils assurent une production élevée et une longue durée de vie dans une large gamme d'applications difficiles.
Pourquoi MEKA Alimentateur Grizzly Vibrant?
'Augmente le débit de votre installation
Améliore la qualité du produit final en éliminant les salissures
Contrôle fiable du débit d'alimentation
Adapté à la plupart des applications : pierre dure, calcaire, recyclage, gravier...

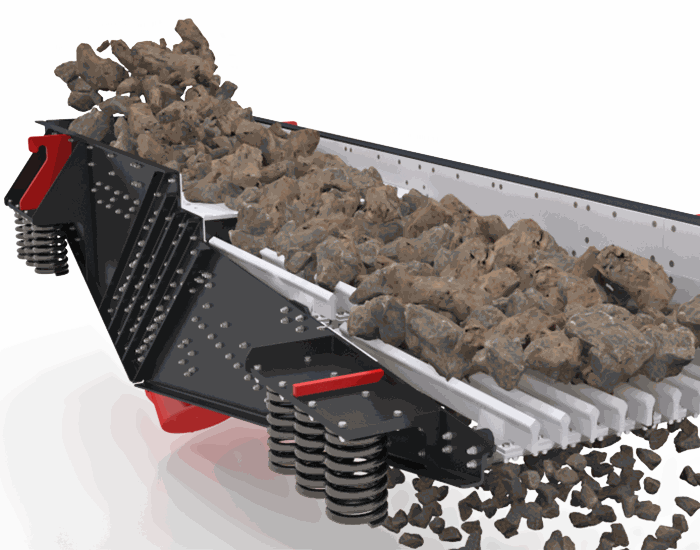

- L'action vibrante est combinée à une conception adéquate du fond de panier pour assurer une distribution uniforme du matériau dans le fond de panier et un flux régulier du matériau.
Améliore la qualité du produit final en éliminant les salissures

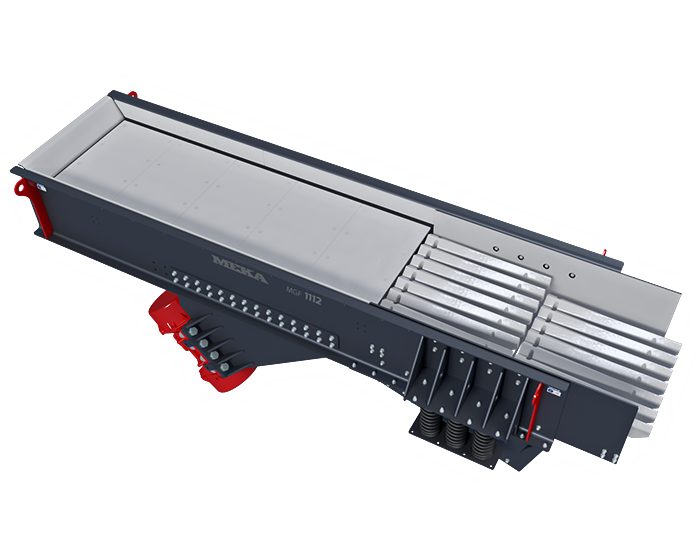

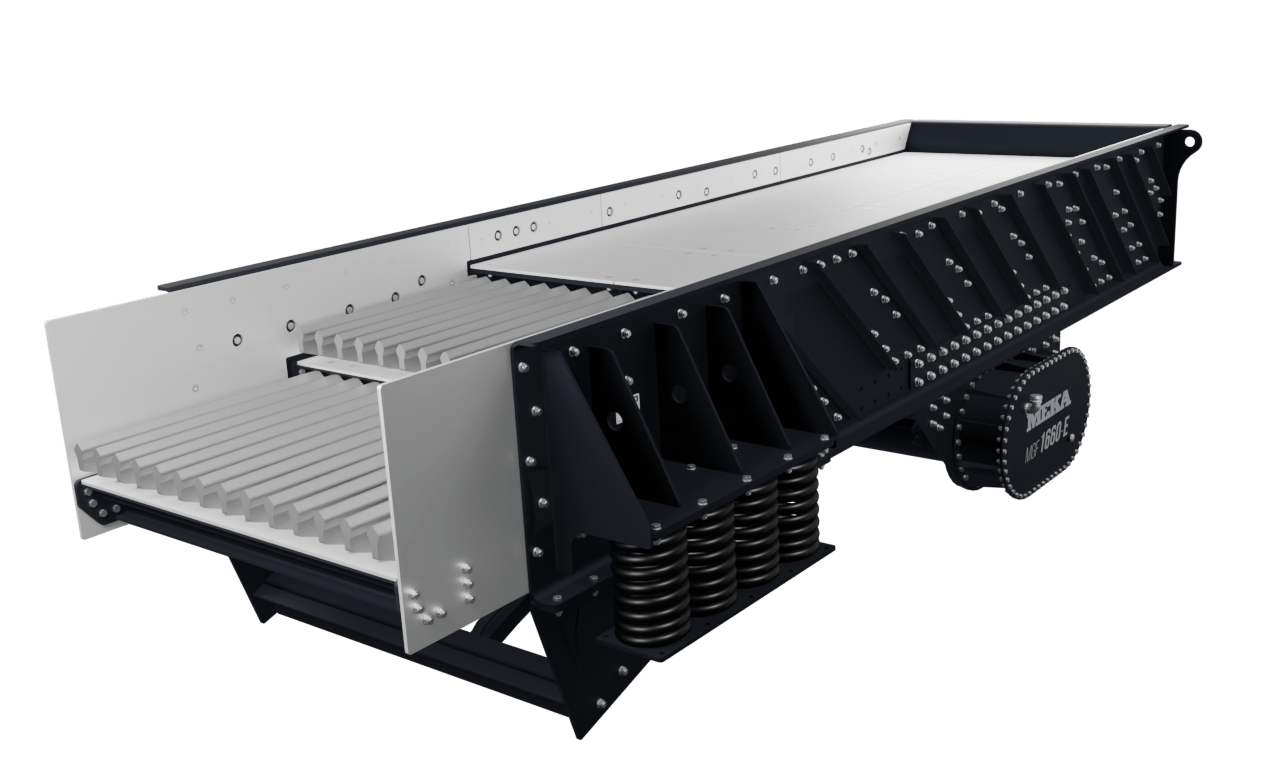

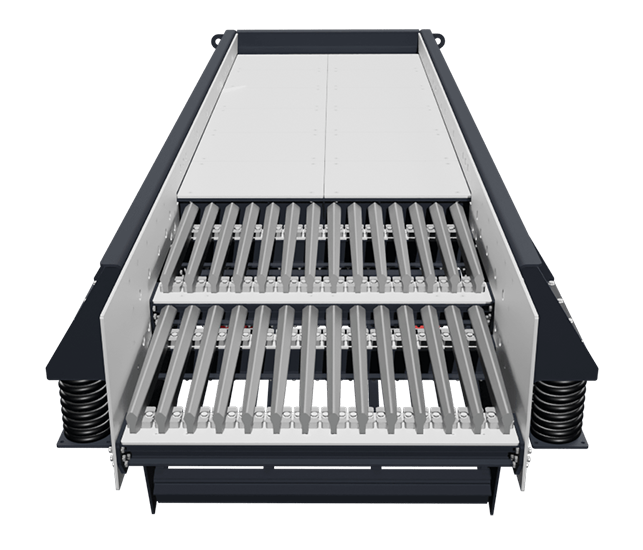

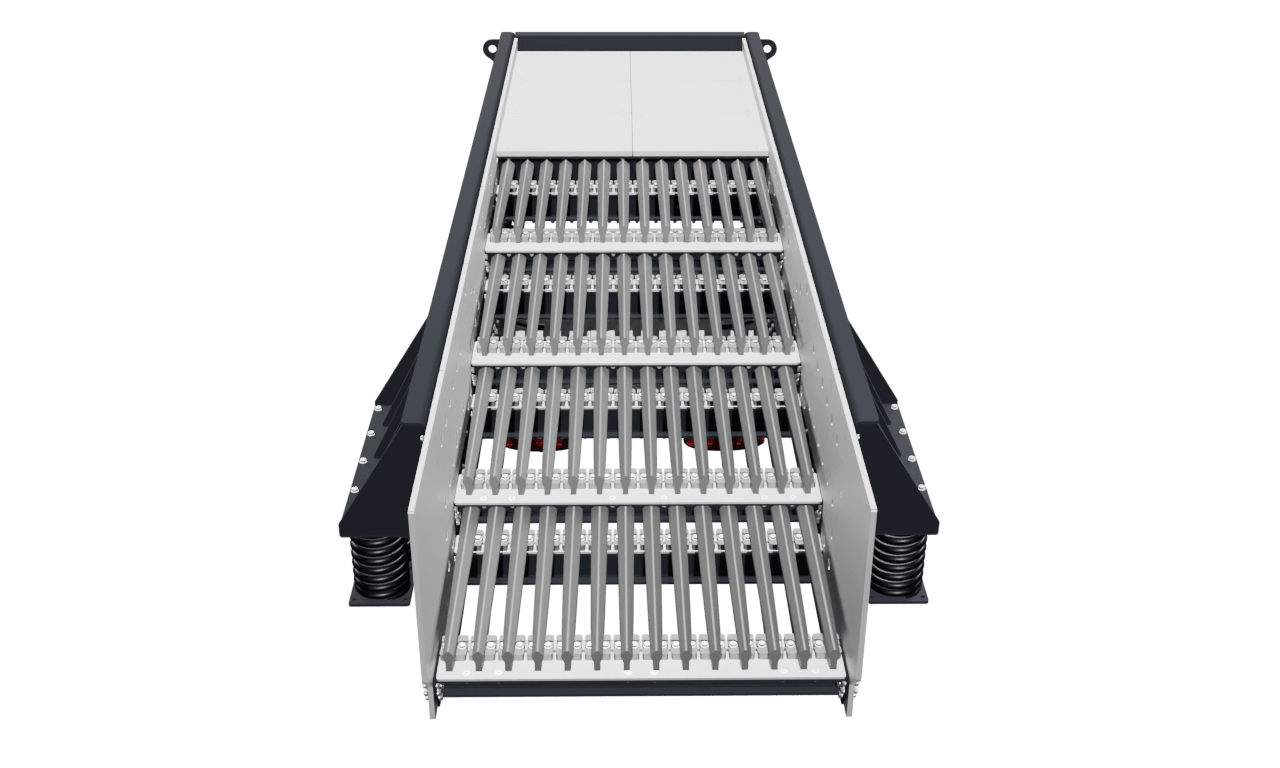

- Barres de grizzly coniques, boulonnées, avec un profil profond, minimisant les risques de colmatage et de blocage.
Contrôle fiable du débit d'alimentation

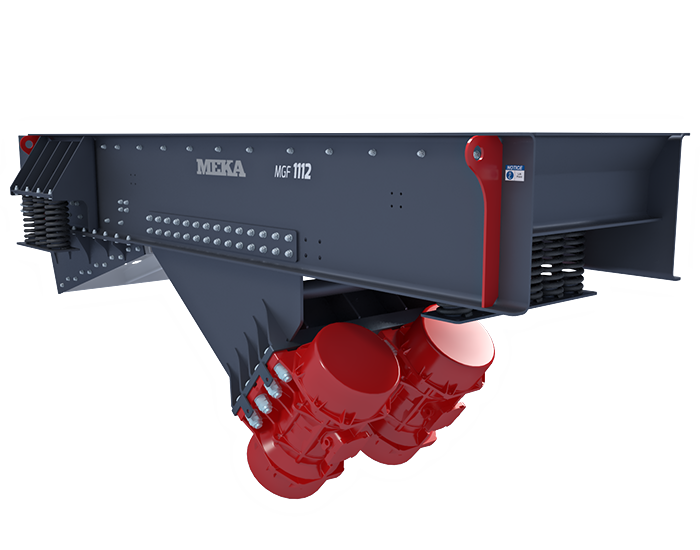

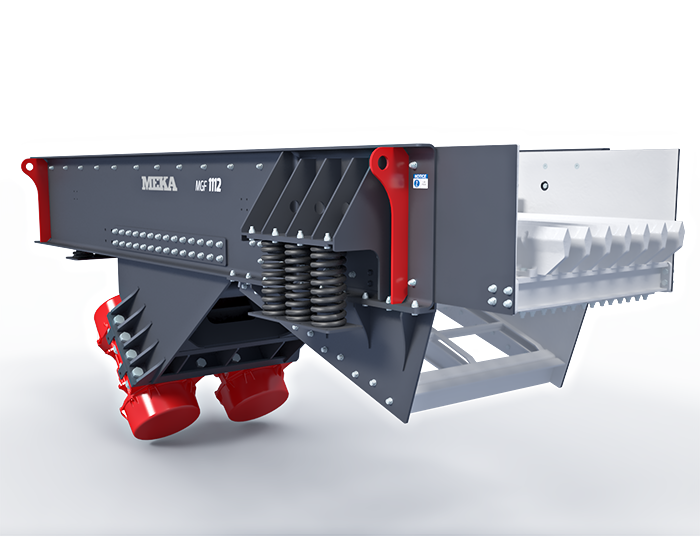

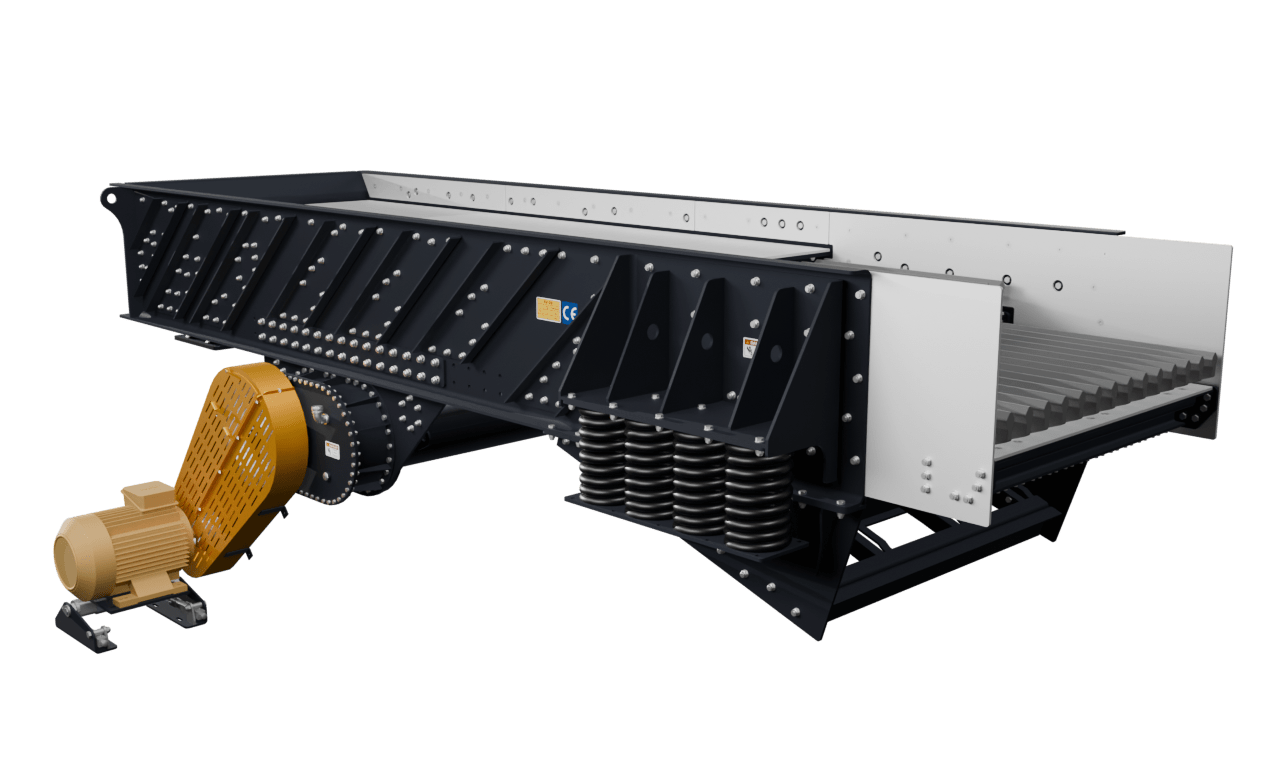

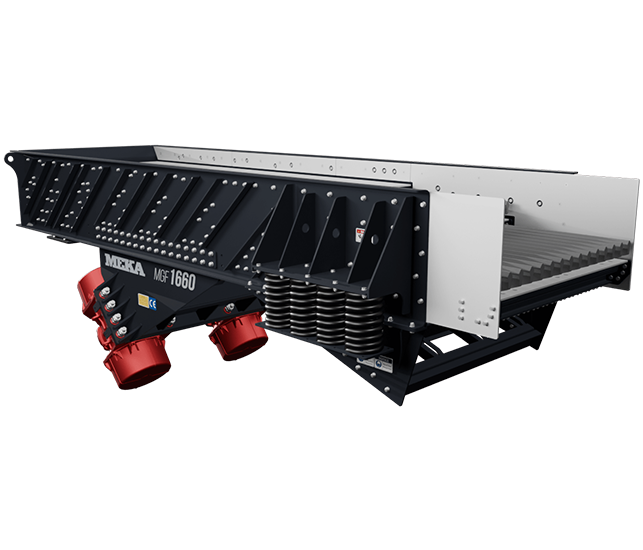

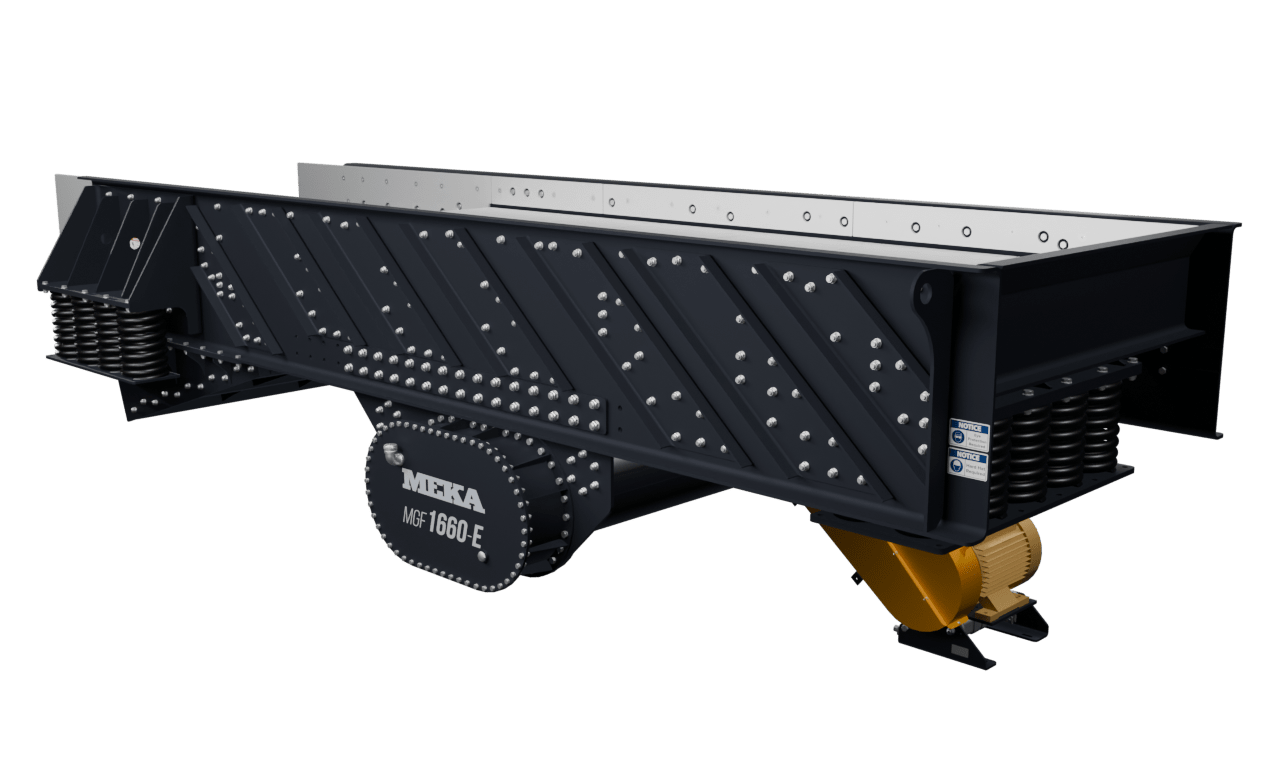

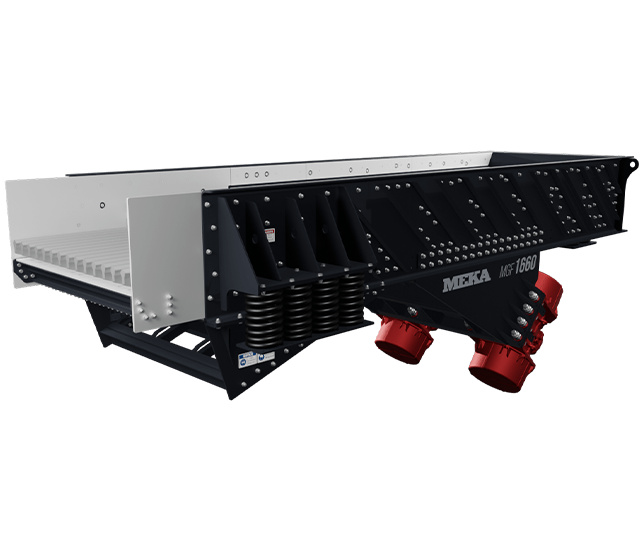

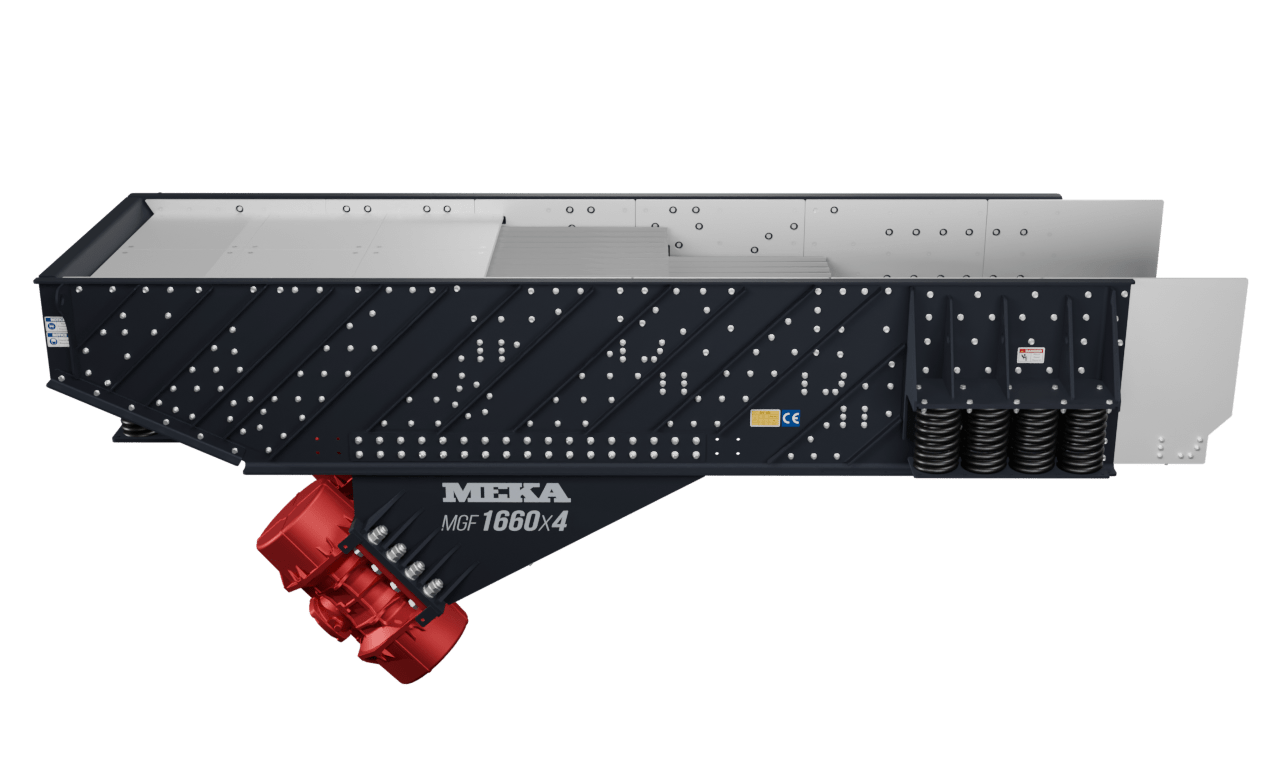

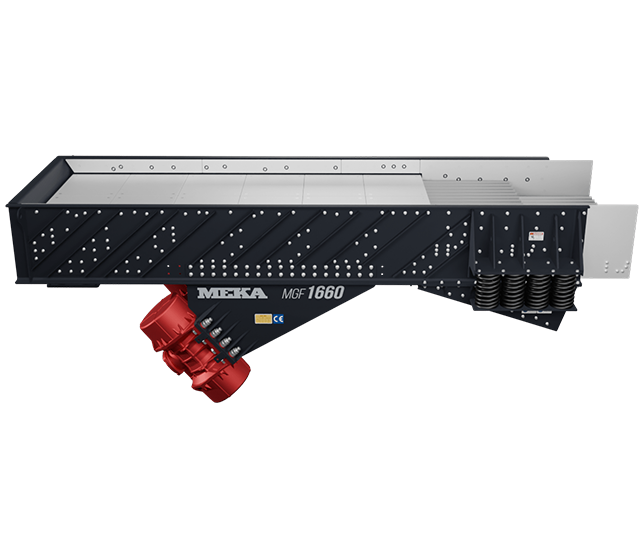

- L'entraînement par un double moteur électrique à contrepoids permet d'ajuster la vitesse d'alimentation en continu à l'aide d'un variateur de fréquence.
Adapté à la plupart des applications : pierre dure, calcaire, recyclage, gravier...
- Large gamme d'alimentateurs grizzly primaires qui concilient les exigences de capacité, de résistance aux chocs, de poids et de dimensions d'installation.
Alimentateur Grizzly Vibrant Spécifications Techniques
MGF 0625 |
MGF 0942 |
MGF 1152 |
MGF 1260 |
MGF 1360 |
MGF 1460 |
MGF 1660 |
MGF 6530 |
MGF 1160 |
|
| Largeur x Longueur (mmxmm) | 620x2500 | 900x4200 | 1100x5200 | 1200x6000 | 1300x6000 | 1400x6000 | 1600x6000 | 650x3000 | 1066x6000 |
| *Capacité (mtph) | 100-200 | 250-400 | 400-640 | 450-750 | 500-825 | 550-875 | 650-1000 | 100-200 | 400-640 |
| Section Unique | Section Unique | Double Section | Double Section | Double Section | Double Section | Double Section | Section Unique | Double Section | |
| Longueur du Grizzly (mm) | 1000 | 1500 | 2000 | 2800 | 2000 | 2800 | 2000 | 1000 | 1400 |
| Taille Maximale de l’Alimentation (mm) | 350 | 600 | 800 | 900 | 975 | 1050 | 1200 | 350 | 800 |
| Vibromoteur | |||||||||
| Puissance @50hz (kW) | 2x3.8 | 2x6.1 | 2x10.1 | 2x11.9 | 2x13.9 | 2x13.9 | 2x13.9 | 2x3.2 | 2x10.1 |
| Vitesse (rpm) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Puissance @60hz (kW) | 2x4.3 | 2x7.5 | 2x10.6 | 2x11 | 2x16.5 | 2x16.5 | 2x16.5 | 2x3.4 | 2x10.6 |
| Vitesse (rpm) | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 | 900 |
| Entraînement de l'excitateur | |||||||||
| Puissance (kW) | - | - | 22 | 22 | 30 | 30 | 37 | - | 22 |
| Vitesse (rpm) | - | - | 500-800 | 500-800 | 500-800 | 500-800 | 500-800 | - | 500-800 |
*À l'inclinaison spécifiée et pour un matériau pesant 1,6 t/m³ ou 100 lbs/ft³. Les valeurs de capacité sont données à titre indicatif et dépendent non seulement de la taille de l'alimentateur, mais aussi de son inclinaison, de sa granulométrie, etc.

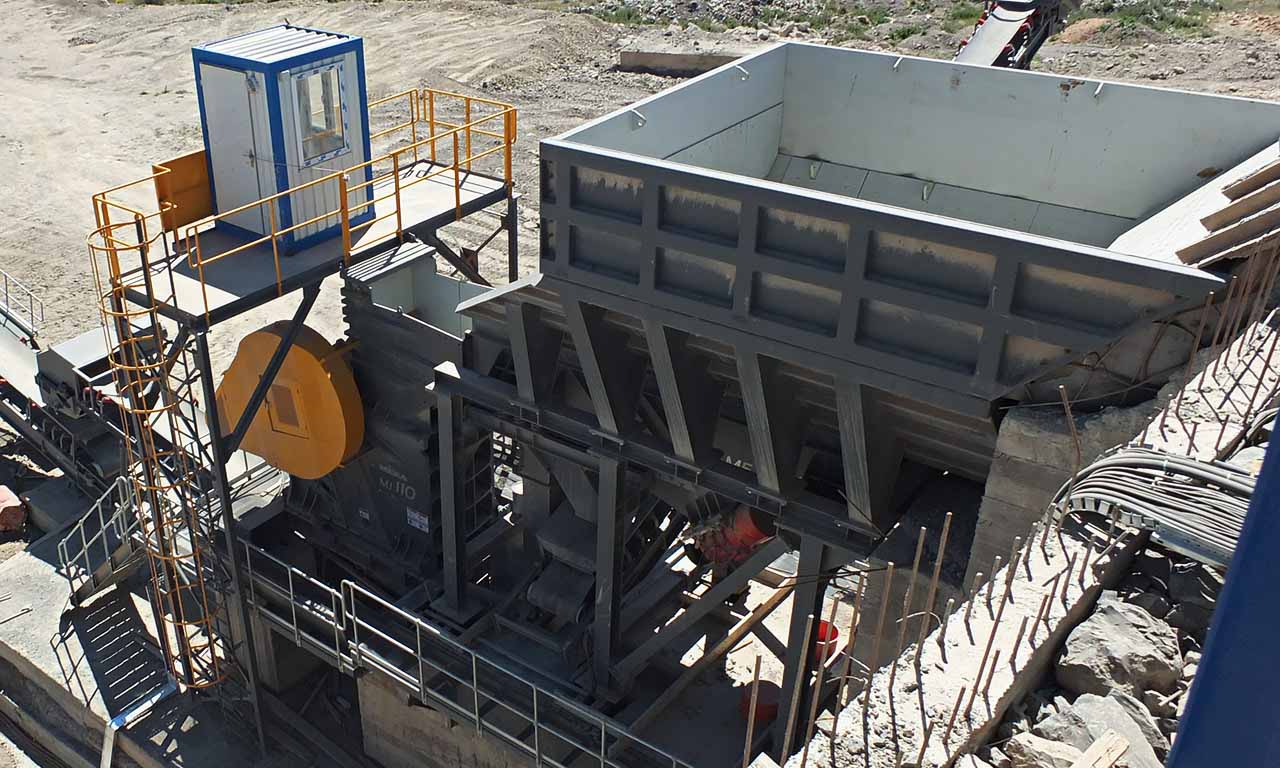

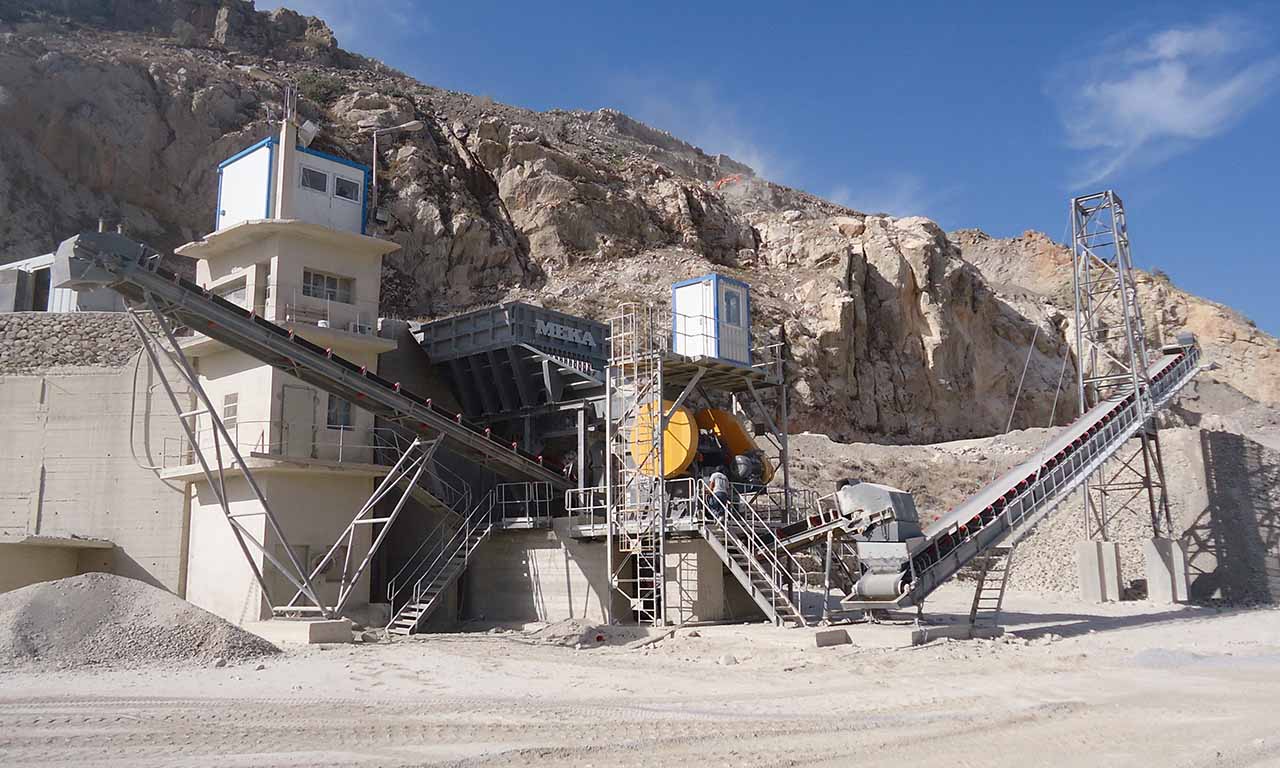

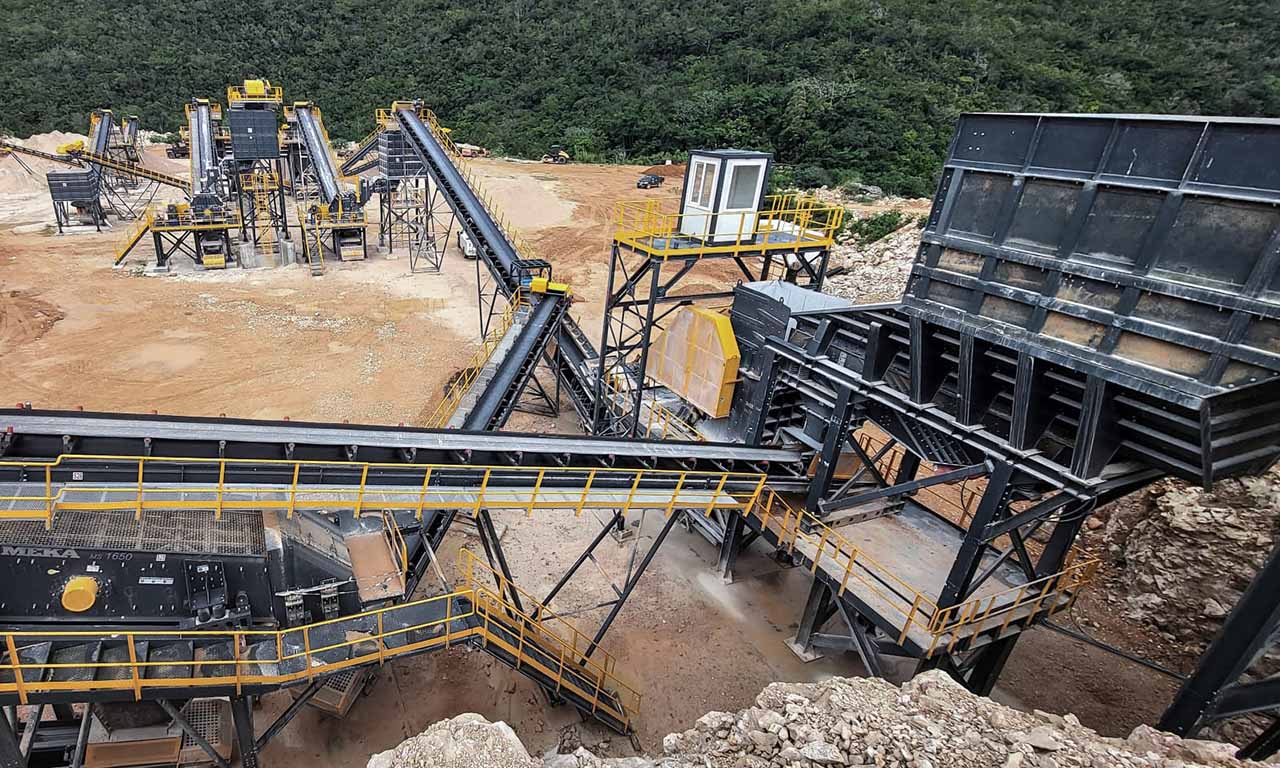

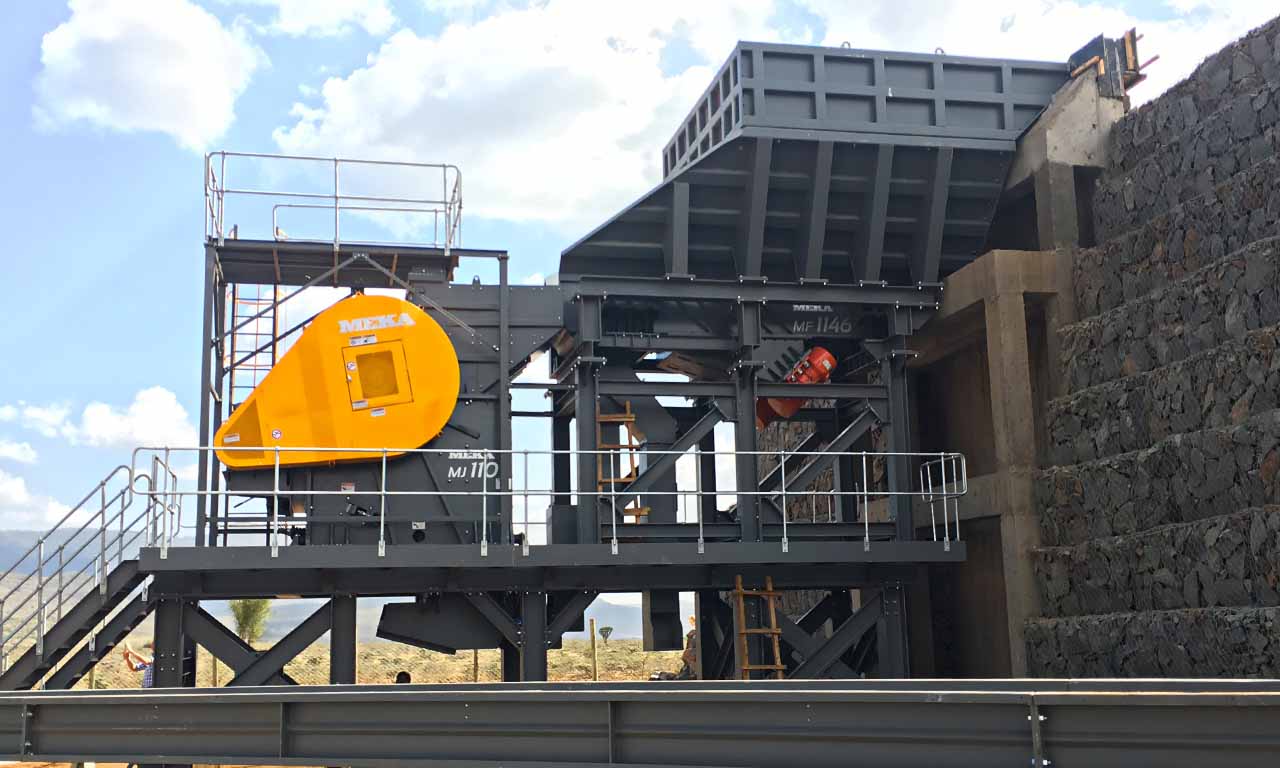

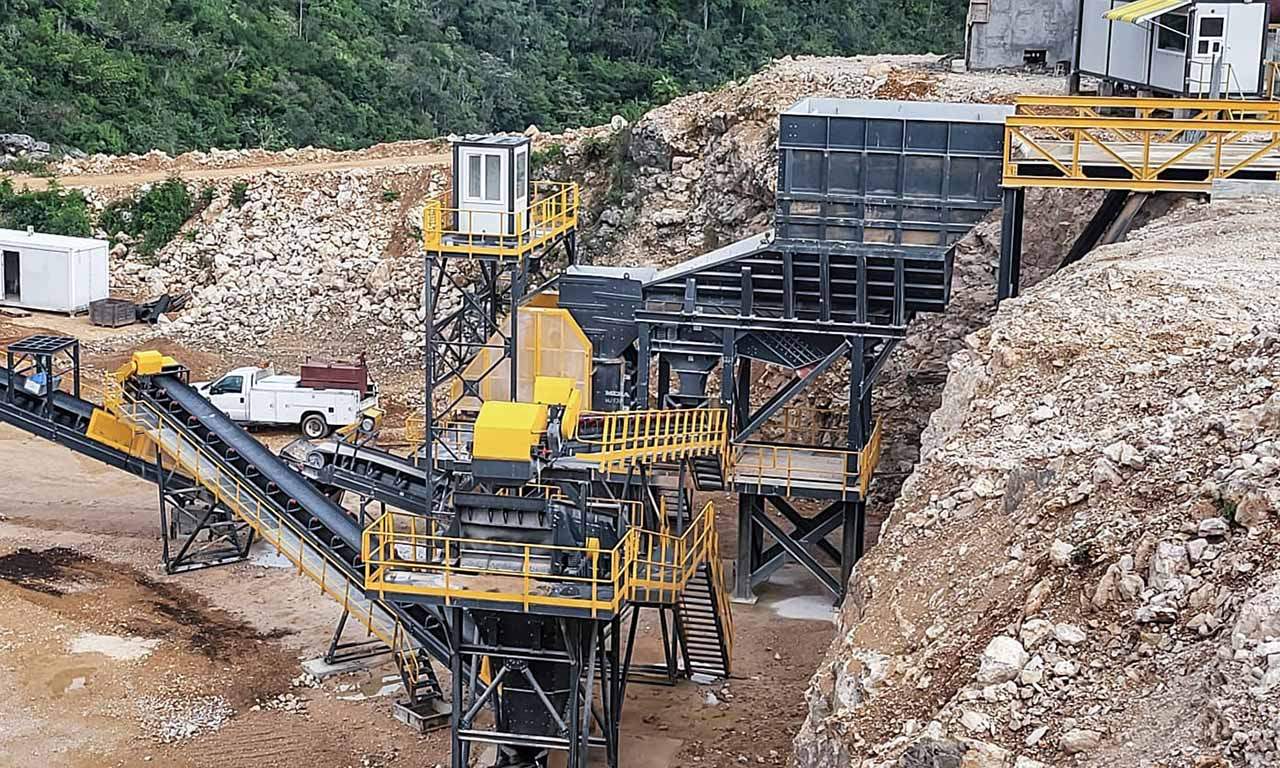

Alimentateur Grizzly Vibrant Galérie
Qu'est-ce que c'est Alimentateur Grizzly Vibrant?
Les alimentateurs à grizzly produisent un mouvement linéaire dans leur table et leurs sections de grizzly dans l'étage primaire pour permettre l'exécution simultanée des processus d'alimentation et de séparation.
L'ouverture du grizzly de l'alimentateur est sélectionnée en fonction de la courbe d'alimentation et du réglage du côté fermé du concasseur à alimenter. Ainsi, les matières plus petites que le réglage du concasseur sont empêchées d'entrer dans le concasseur. Les matériaux sales de l'alimentation contournent le concasseur et sont acheminés vers un crible pour être rejetés comme déchets, tandis que les matériaux propres restants sont transmis au processus de postconcassage.
Bien qu'il soit possible d'installer les alimentateurs grizzly en position inclinée, l'installation horizontale est largement préférée pour des raisons d'efficacité de la séparation. En cas d'augmentation de la capacité, l'angle de montage peut être augmenté de plusieurs degrés sans perte d'efficacité de la séparation.
L'ouverture du grizzly de l'alimentateur est sélectionnée en fonction de la courbe d'alimentation et du réglage du côté fermé du concasseur à alimenter. Ainsi, les matières plus petites que le réglage du concasseur sont empêchées d'entrer dans le concasseur. Les matériaux sales de l'alimentation contournent le concasseur et sont acheminés vers un crible pour être rejetés comme déchets, tandis que les matériaux propres restants sont transmis au processus de postconcassage.
Bien qu'il soit possible d'installer les alimentateurs grizzly en position inclinée, l'installation horizontale est largement préférée pour des raisons d'efficacité de la séparation. En cas d'augmentation de la capacité, l'angle de montage peut être augmenté de plusieurs degrés sans perte d'efficacité de la séparation.
Types de Alimentateur Grizzly Vibrant
Comment Alimentateur Grizzly Vibrant travailler?
Avantages de l'utilisation Alimentateur Grizzly Vibrant
Alimentateur Grizzly Vibrant les processus/applications
Quels sont les matériaux transformés à l'aide de Alimentateur Grizzly Vibrant

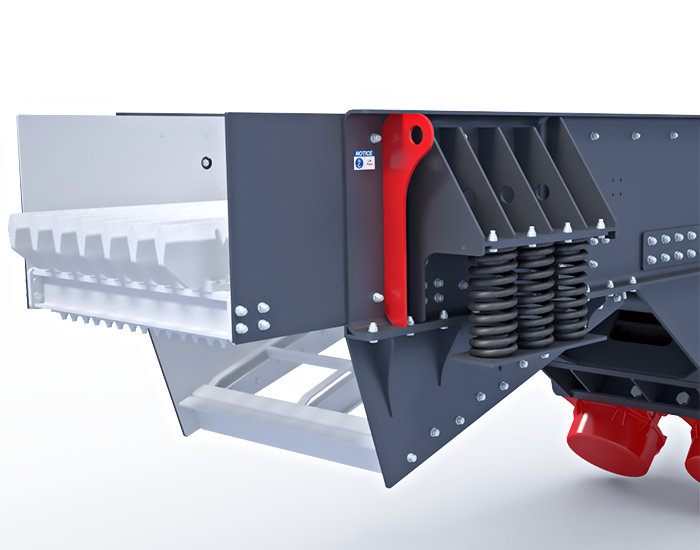

L'alimentateur grizzly est installé sur des supports à ressorts qui lui permettent de vibrer en toute liberté. La vibration peut être générée par un moteur électrique, un système d'entraînement hydraulique ou des moteurs vibrants.
Alimentation et scalpage sur le même équipement ; le fait de réaliser les deux fonctions sur un seul équipement signifie un faible coût d'investissement initial, un faible coût d'entretien.
Les alimentateurs grizzly sont des équipements de niveau primaire et sont disponibles en différentes largeurs et longueurs pour différentes capacités afin d'être utilisés dans une large gamme d'applications telles que l'exploitation minière, les agrégats ou la récupération. Il protège également le broyeur à l'impact des grosses roches et assure une alimentation régulière et continue du broyeur.
Il est utilisé dans une large gamme d'applications dans les mines, les carrières, les minéraux industriels et le recyclage.
Lors du choix de la taille d'un alimentateur grizzly, il convient de prendre en considération des critères tels que la capacité souhaitée, la largeur de l'ouverture d'alimentation du concasseur et le pourcentage de matériau qui passera à travers l'ouverture du grizzly.
Comme pour les autres équipements de concassage et de criblage, les contrôles quotidiens, hebdomadaires et mensuels nécessaires et les procédures d'entretien sont décrits en détail dans le manuel de l'utilisateur. En règle générale : - Le lubrifiant ou la graisse des moteurs de vibration ou d'autres mécanismes d'entraînement doivent être vérifiés, le cas échéant ; - L'usure doit être vérifiée et les pièces doivent être remplacées si nécessaire ; - Les raccords doivent être vérifiés périodiquement et les pièces détachées doivent être fixées. - Les ressorts et les cales d'amortissement en caoutchouc doivent être vérifiés périodiquement et remplacés si nécessaire.
