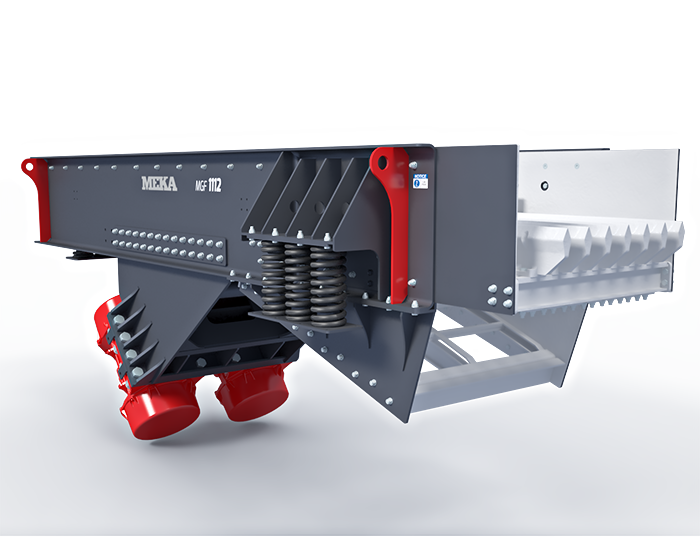

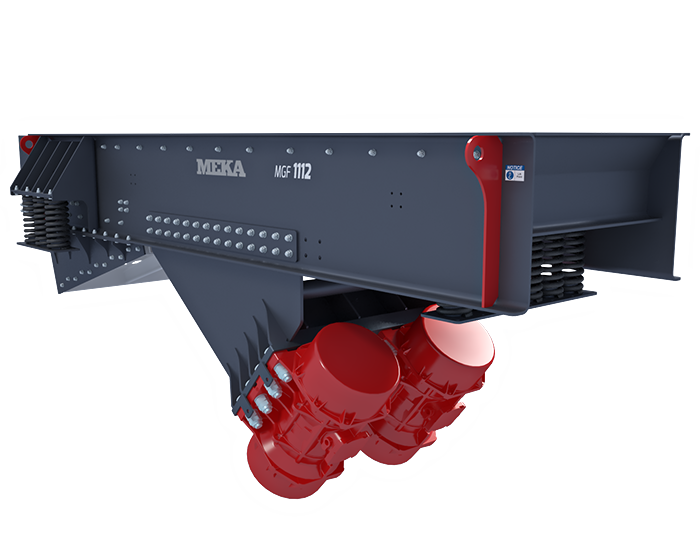

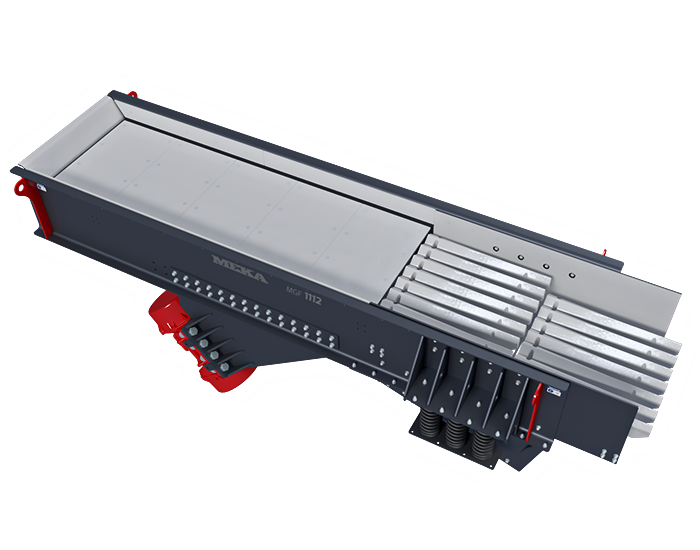

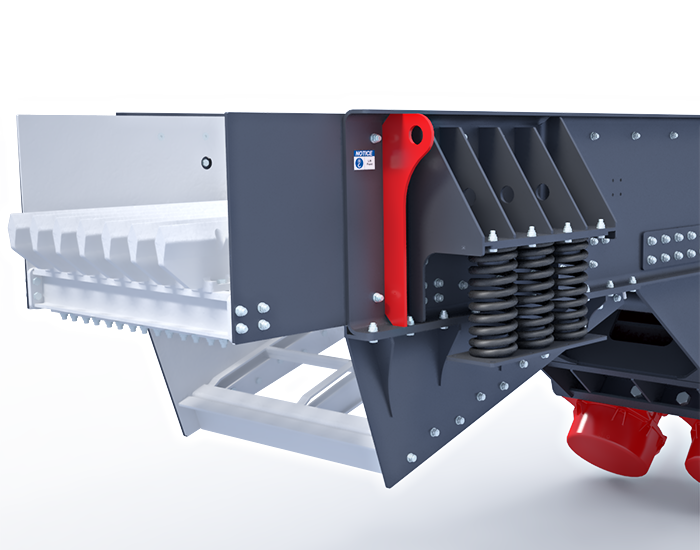

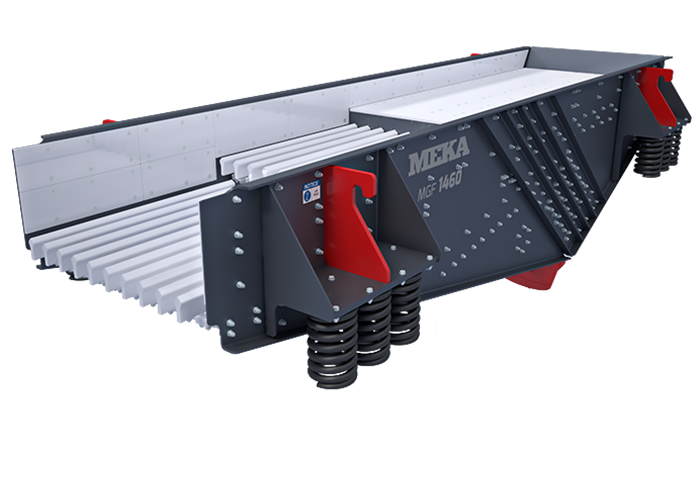

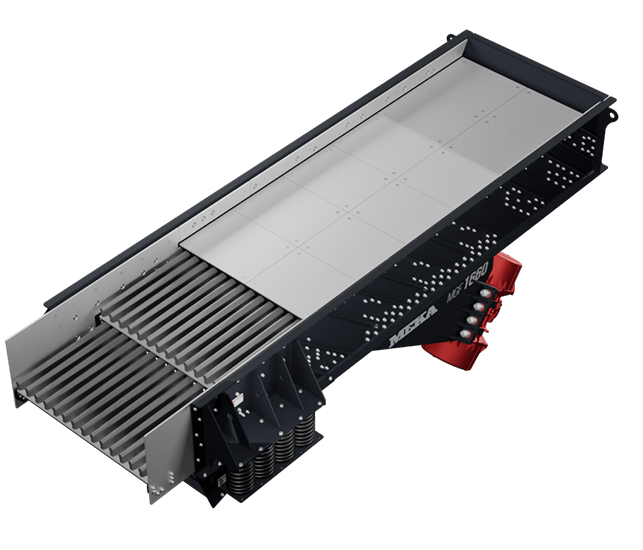

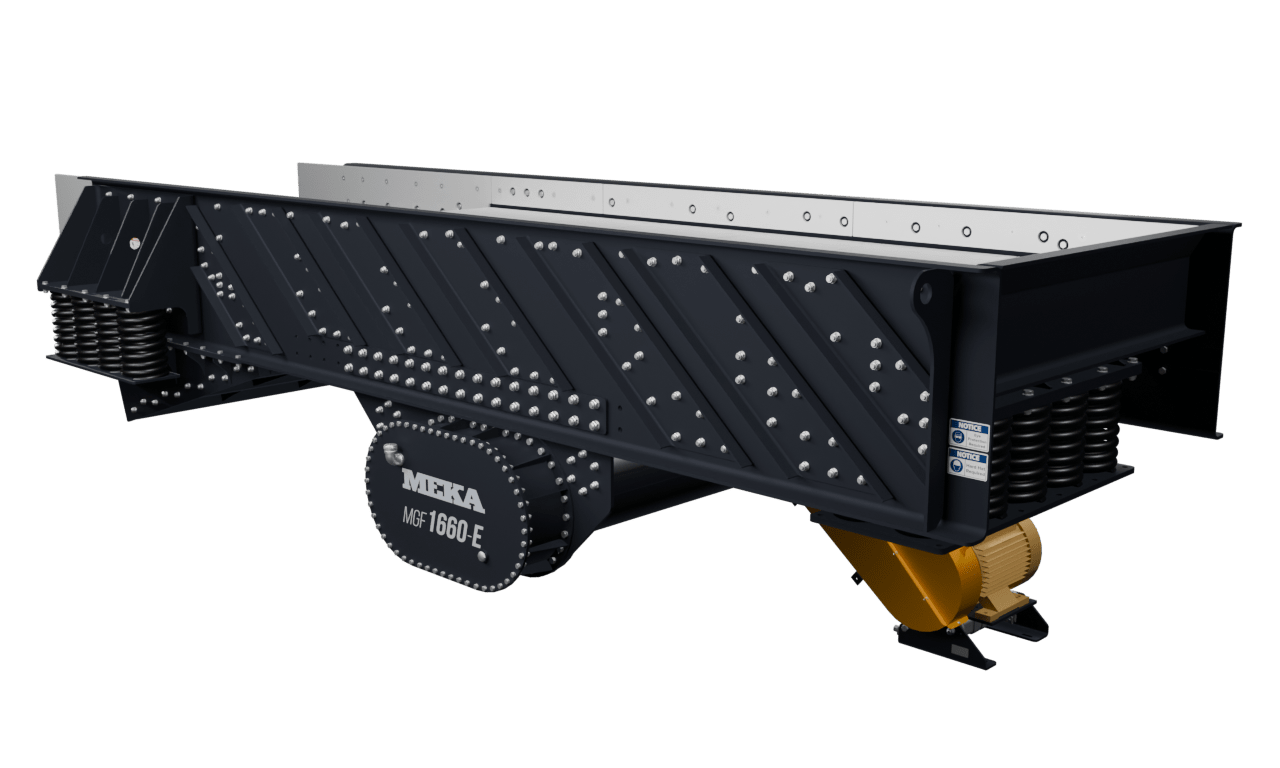

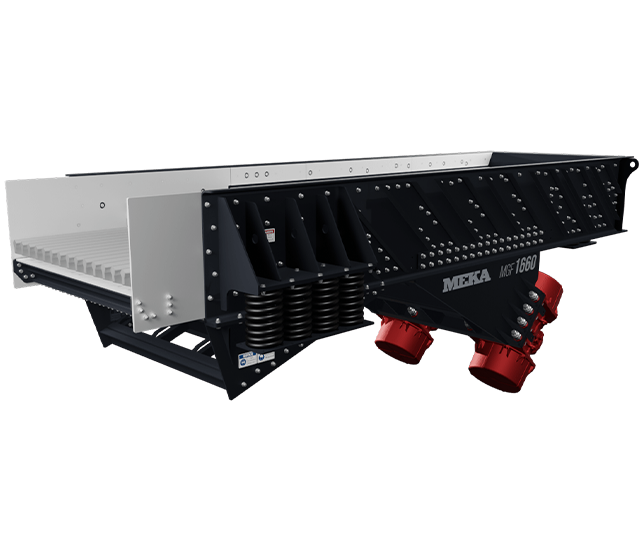

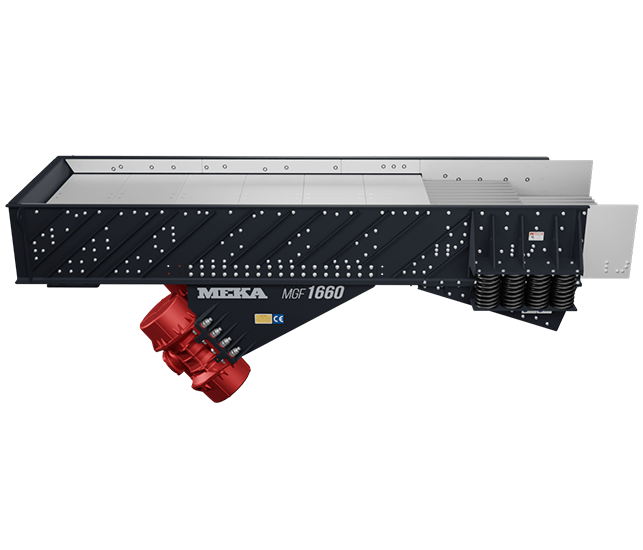

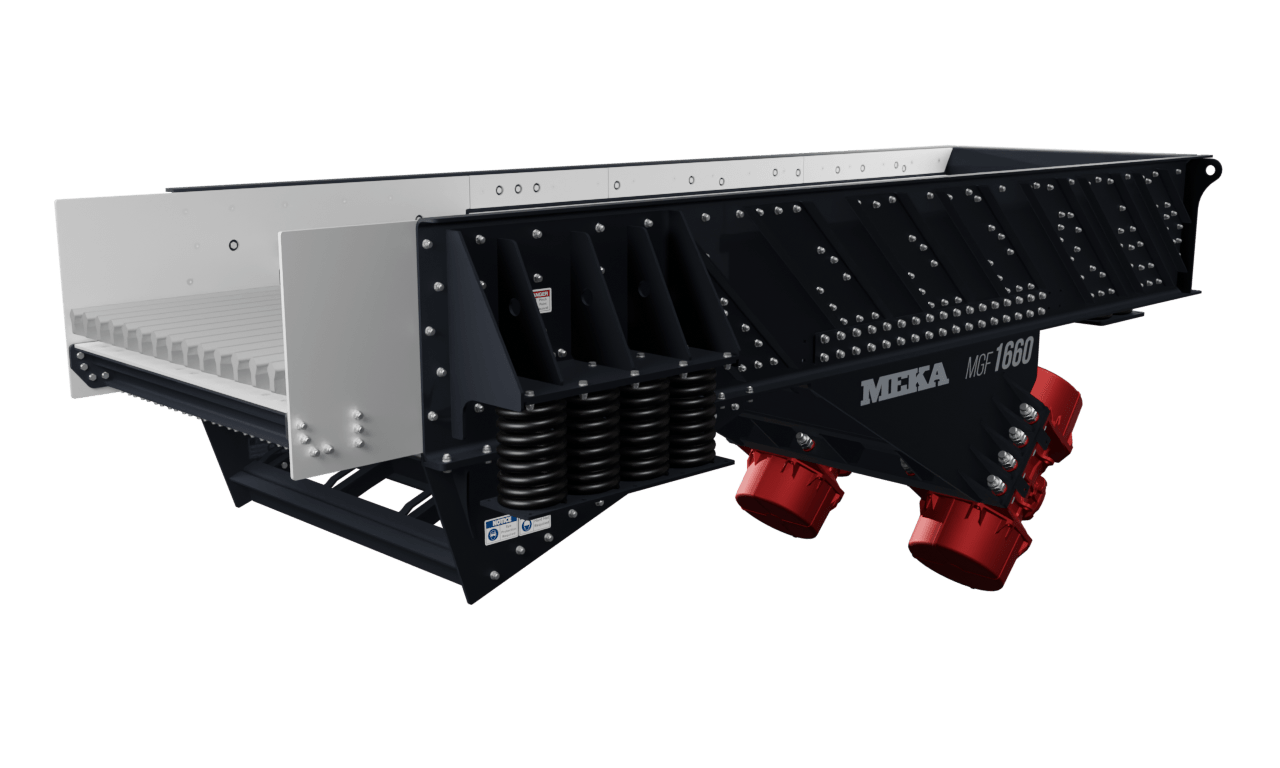

Los alimentadores grizzly MEKA vienen en muchos tamaños para equilibrar las demandas de capacidad, resistencia al impacto, peso y dimensiones de instalación.
Proporcionan una alta producción y una larga vida útil en una amplia gama de aplicaciones rigurosas.
MGF 0625 |
MGF 0942 |
MGF 1152 |
MGF 1260 |
MGF 1360 |
MGF 1460 |
MGF 1660 |
MGF 6530 |
MGF 1160 |
|
Anchura x Longitud (mmxmm) Anchura x Longitud (inchxfeet) | 620x2500 24,8''x8⅟4' | 900x4200 35''x14' | 1100x5200 43''x17' | 1200x6000 47''x20' | 1300x6000 51''x20' | 1400x6000 55''x20' | 1600x6000 63''x20' | 650x3000 25,6''x10' | 1066x6000 43"x20' |
*Capacidad (mtph) *Capacidad (stph) | 100-200 110-220 | 250-400 275-440 | 400-640 440-706 | 450-750 495-825 | 500-825 550-907 | 550-875 605-960 | 650-1000 715-1100 | 100-200 110-220 | 400-640 440-706 |
Sección única Sección única | Sección única Sección única | Sección doble Sección doble | Sección doble Sección doble | Sección doble Sección doble | Sección doble Sección doble | Sección doble Sección doble | Sección única Sección única | Sección doble Sección doble | |
Longitud de Grizzly (mm) Longitud de Grizzly (inch) | 1000 40 | 1500 61 | 2000 79 | 2800 110 | 2000 79 | 2800 110 | 2000 79 | 1000 40 | 1400 55 |
Tamaño máximo de alimentación (mm) Tamaño máximo de alimentación (inch) | 350 14 | 600 24 | 800 32 | 900 36 | 975 38 | 1050 41 | 1200 47 | 350 14 | 800 32 |
Vibrador Vibrador | |||||||||
Potencia @50hz (kW) Potencia @50hz (HP) | 2x3.8 2x5.1 | 2x6.1 2x8 | 2x10.1 2x13.6 | 2x11.9 2x16 | 2x13.9 2x18.9 | 2x13.9 2x18.9 | 2x13.9 2x18.9 | 2x3.2 2x4.3 | 2x10.1 2x13.5 |
Velocidad (rpm) Velocidad (rpm) | 1000 1000 | 1000 1000 | 1000 1000 | 1000 1000 | 1000 1000 | 1000 1000 | 1000 1000 | 1000 1000 | 1000 1000 |
Potencia @60hz (kW) Potencia @60hz (HP) | 2x4.3 2x5.7 | 2x7.5 2x10 | 2x10.6 2x14.2 | 2x11 2x14.7 | 2x16.5 2x22.1 | 2x16.5 2x22.1 | 2x16.5 2x22.1 | 2x3.4 2x4.5 | 2x10.6 2x14.2 |
Velocidad (rpm) Velocidad (rpm) | 900 900 | 900 900 | 900 900 | 900 900 | 900 900 | 900 900 | 900 900 | 900 900 | 900 900 |

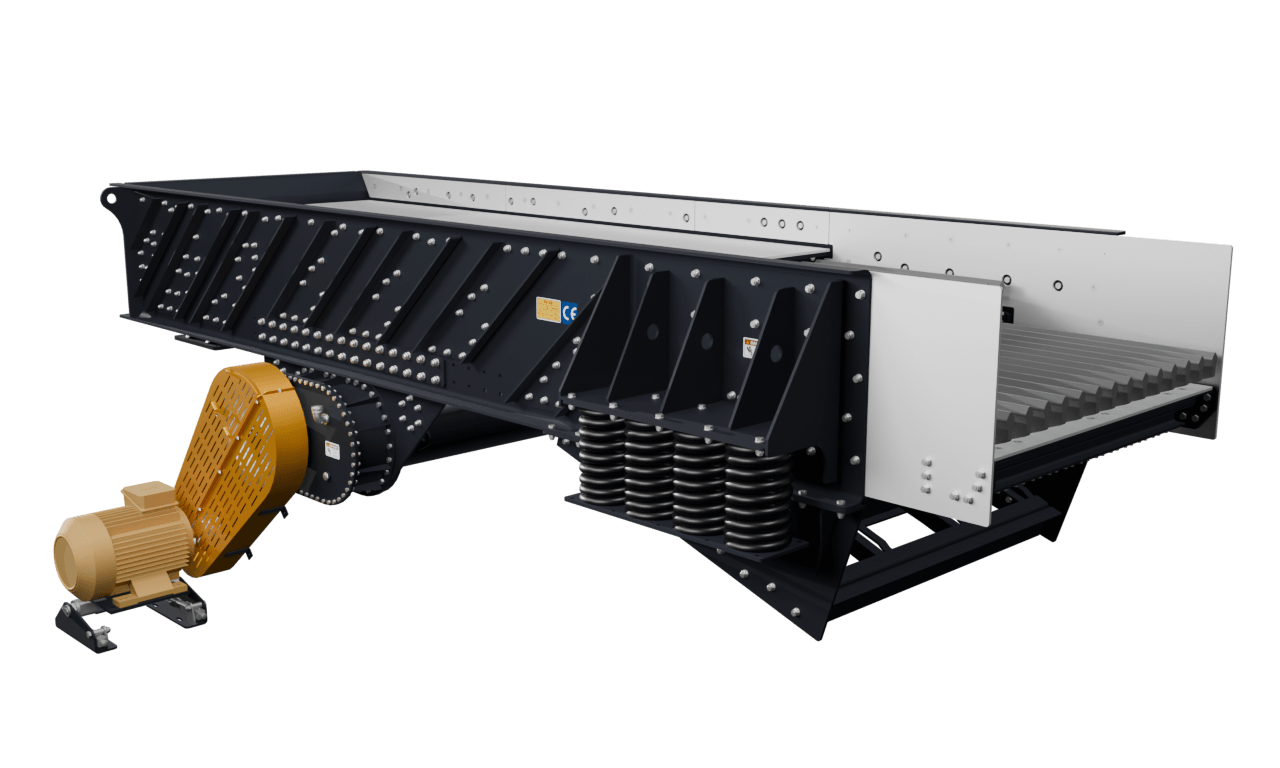

Accionamiento Exciter Accionamiento Exciter | |||||||||
Potencia (kW) Potencia (HP) | - - | - - | 22 30 | 22 30 | 30 40 | 30 40 | 37 50 | - - | 22 30 |
Velocidad (rpm) Velocidad (rpm) | - - | - - | 500-800 500-800 | 500-800 500-800 | 500-800 500-800 | 500-800 500-800 | 500-800 500-800 | - - | 500-800 500-800 |
*Con la inclinación especificada y para material con un peso de 1,6 t/m³ o 100 lbs/pie³. Los valores de capacidad son meramente indicativos y dependen no sólo del tamaño del alimentador, sino también de la inclinación del alimentador, la gradación de la alimentación, etc.

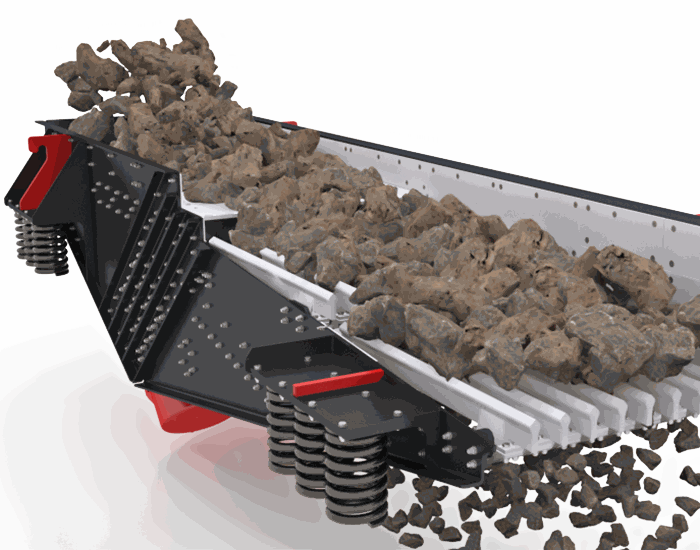

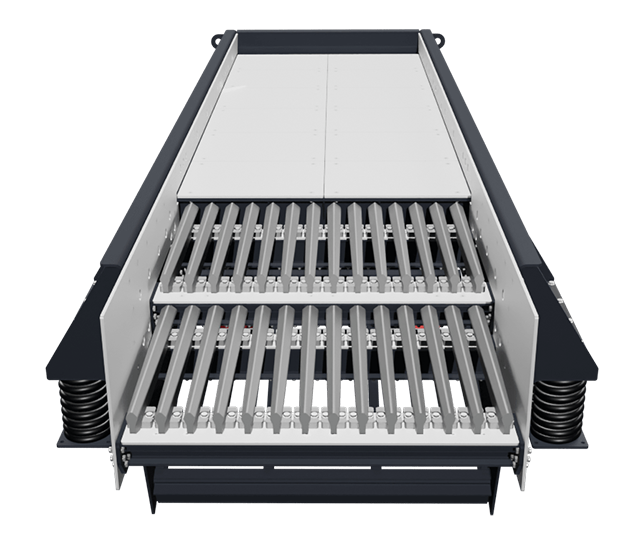

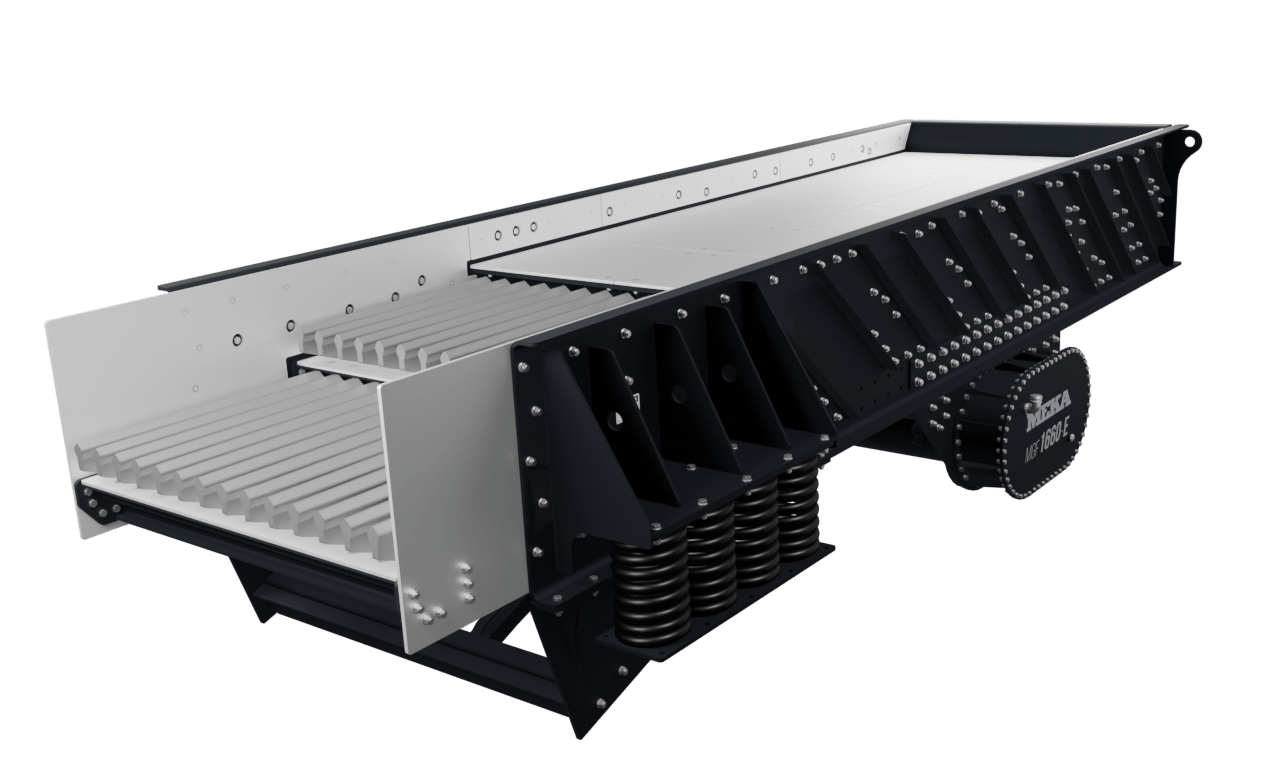

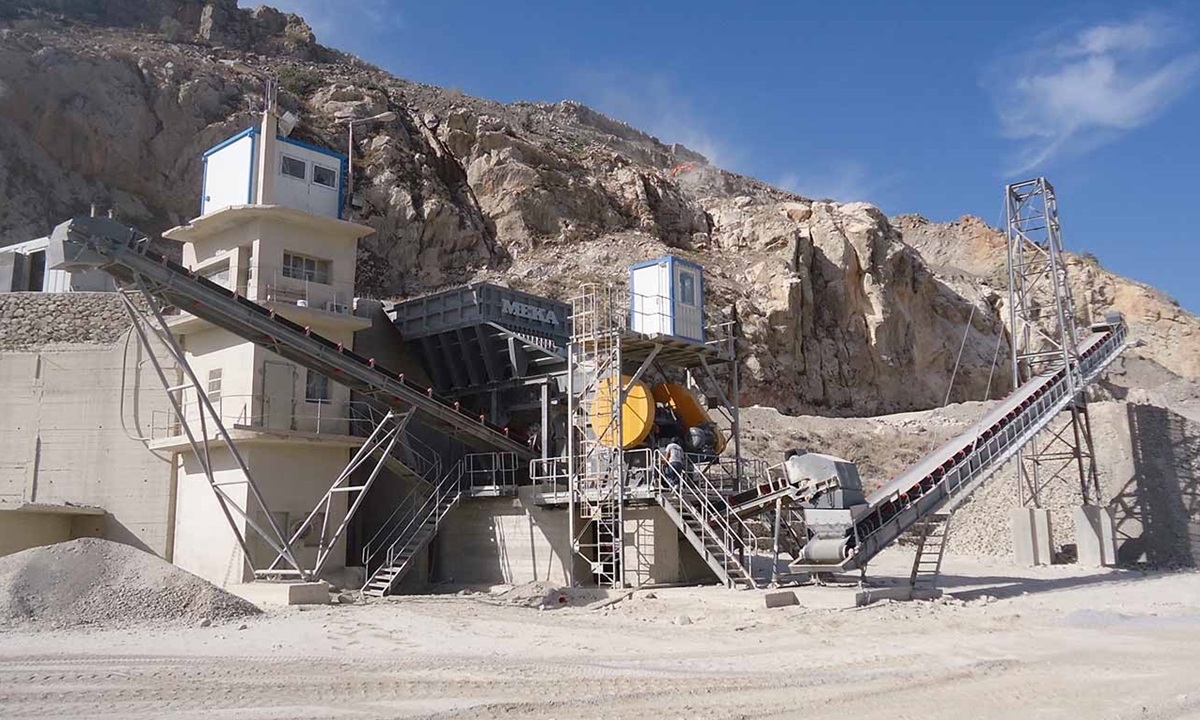

Los alimentadores tipo grizzly producen un movimiento lineal en sus secciones de bandeja y grizzly, y se utilizan en la etapa de alimentación primaria para realizar simultáneamente los procesos de alimentación y separación.
La abertura del grizzly del alimentador se selecciona de acuerdo con la curva de alimentación y la configuración de lado cerrado de la trituradora que se va a alimentar. Como resultado, se evita que el material más pequeño que la configuración de la trituradora ingrese a la misma. El material sucio en la alimentación pasa por alto la trituradora y se envía a una criba para ser descartado como desecho, mientras que el material limpio restante se dirige al proceso posterior a la trituración.
Aunque es posible instalar los alimentadores grizzly inclinados, la instalación horizontal es ampliamente preferida por su eficiencia en la separación. Si se requiere un aumento en la capacidad, el ángulo de instalación puede incrementarse varios grados sin pérdida de eficiencia en la separación.
