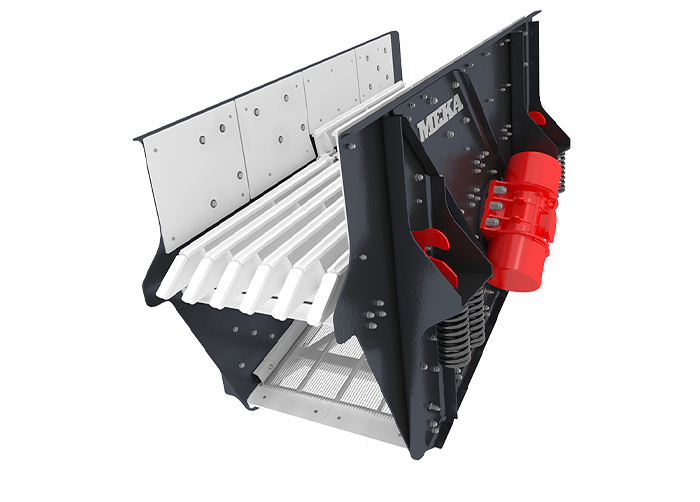

Les alimentateurs à pan avec scalpeur grizzly sont utilisés au cours de la phase de concassage primaire, généralement en cas d'excès d'argile ou d'abondance de fines.
Ils scalpent l'alimentation primaire, ce qui permet aux fines de contourner le concasseur primaire. Le criblage des fines avant le concasseur permet d'augmenter la capacité totale de la phase de concassage primaire.
MSF 0965 |
MSF 1176 |
MSF 1390 |
MSF 1690 |
MSF 1890 |
|
L X L / Alimentateur (mm x mm) L X L / Alimentateur (inch x feet) | 900x3500 35''x13¾' | 1100x4600 43''x15' | 1300x5000 51''x16¾' | 1600x5000 63''x16¾' | 1800x5000 71''x16¾' |
Conduire @50hz (kW) Conduire @50hz (HP) | 2x5.5 2x7.4 | 2x7.5 2x10 | 2x12 2x16 | 2x13.9 2x18.6 | 2x13.9 2x18.6 |
Conduire @60hz (kW) Conduire @60hz (HP) | 2x4.2 2x5.6 | 2x8 2x11.9 | 2x11 2x15 | 2x16.5 2x22.1 | 2x16.5 2x22.1 |
Entraînement de l'excitateur (kW) Entraînement de l'excitateur (HP) | - - | 18.5 25 | 22 30 | 30 40 | 37 50 |
Entraînement de l'excitateur (Vitesse) Entraînement de l'excitateur (Vitesse) | - - | 500-800 500-800 | 500-800 500-800 | 500-800 500-800 | 500-800 500-800 |
L x L / Scalpeur (mm) L x L / Scalpeur (feet) | 1000x3000 3⅟4'x10' | 1200x3000 4'x10' | 1400x4000 4⅟2'x13' | 1900x4000 6⅟4'x13' | 1900x4000 6⅟4'x13' |
Puissance @50hz (kW) Puissance @50hz (HP) | 2x6.1 2x8.3 | 2x7.5 2x10 | 2x12 2x19.4 | 2x22.6 2x30 | 2x22.6 2x30 |
Puissance @60hz (kW) Puissance @60hz (HP) | 2x7.5 2x10 | 2x10.6 2x14.2 | 2x16.5 2x22.1 | 2x30 2x40 | 2x30 2x40 |
*Capacité (mtph) *Capacité (stph) | 250-400 275-440 | 400-640 440-705 | 500-825 551-909 | 650-1000 716-1102 | 700-1120 771-1234 |
Taille maximale de l'alimentation (mm) Taille maximale de l'alimentation (inch) | 600 24" | 800 32" | 900 35" | 1200 47" | 1350 55" |

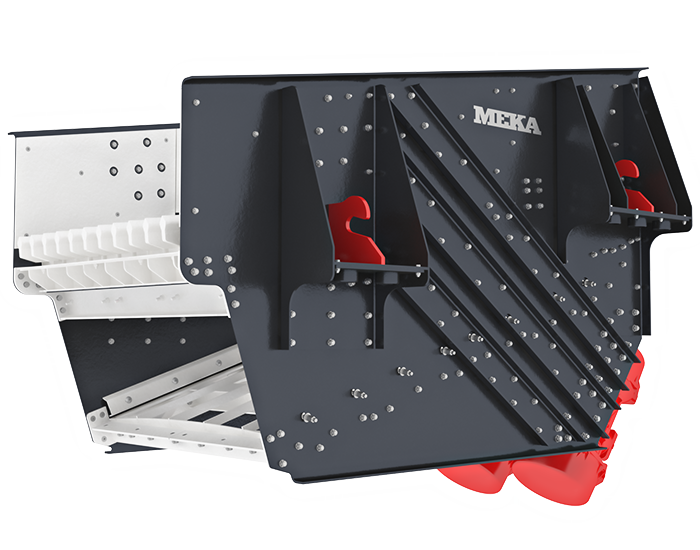

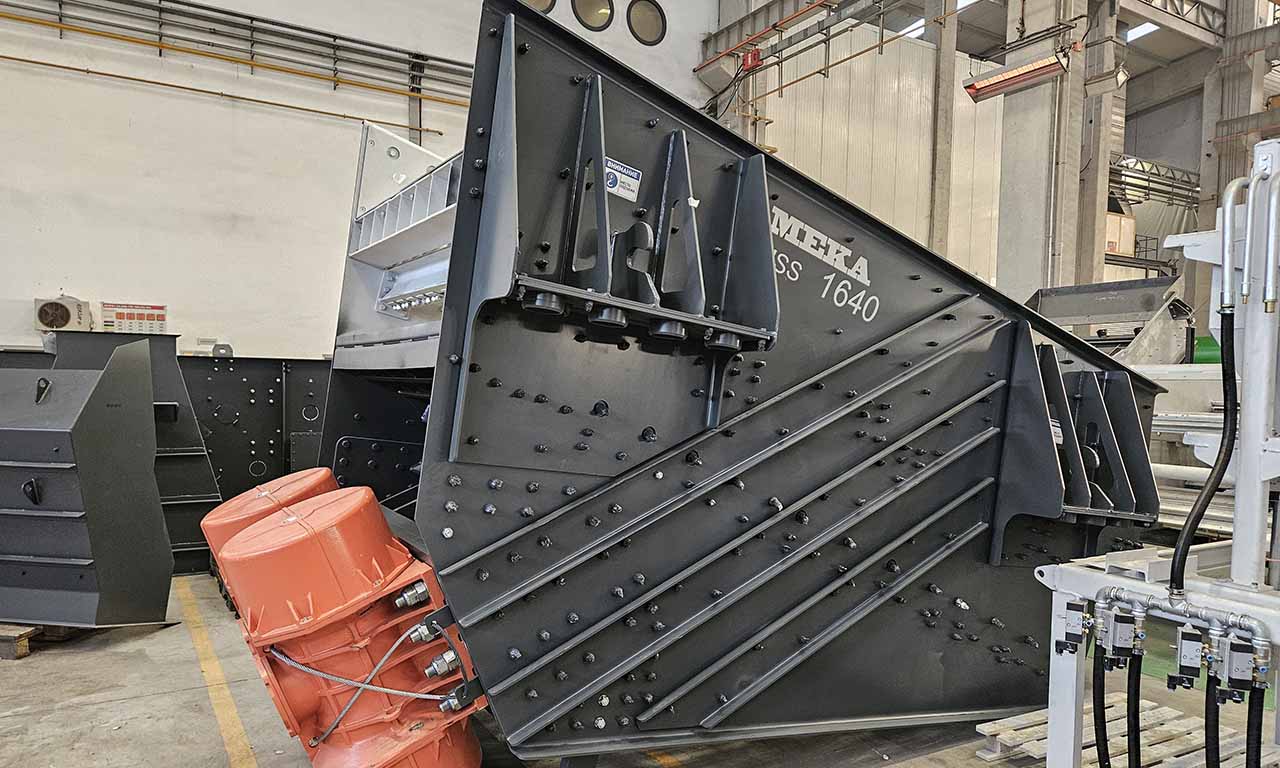

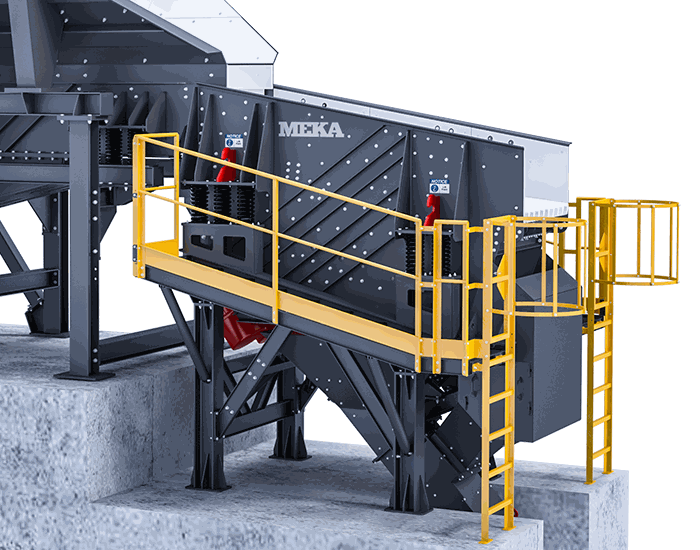

Les alimentateurs à pan sont également connus sous le nom d'alimentateurs vibrants ou d'alimentateurs électromécaniques et leur type de mouvement est linéaire. Ils ont pour fonction d'alimenter le matériau en permanence. Le matériau avance sur une table munie de revêtements résistants à l'usure.

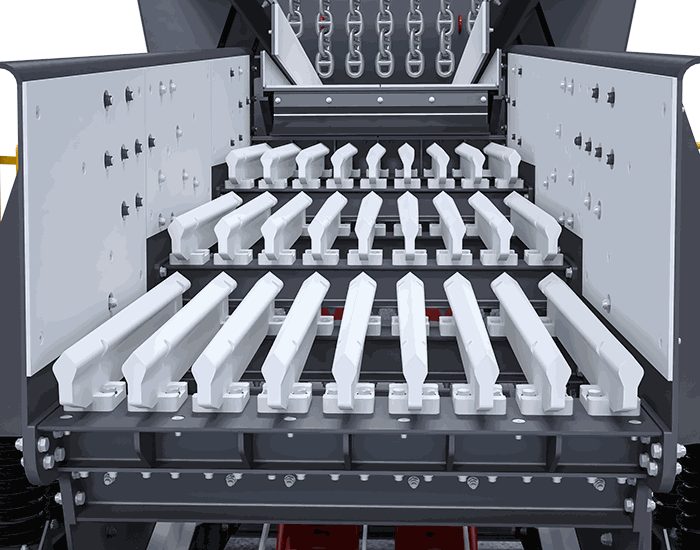

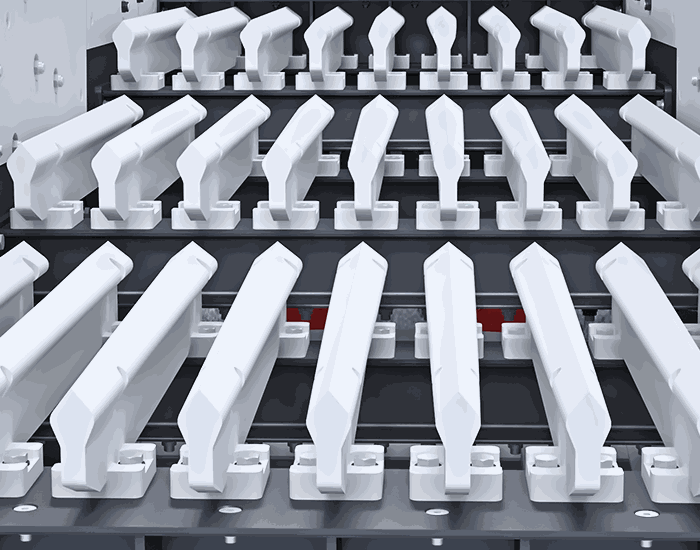

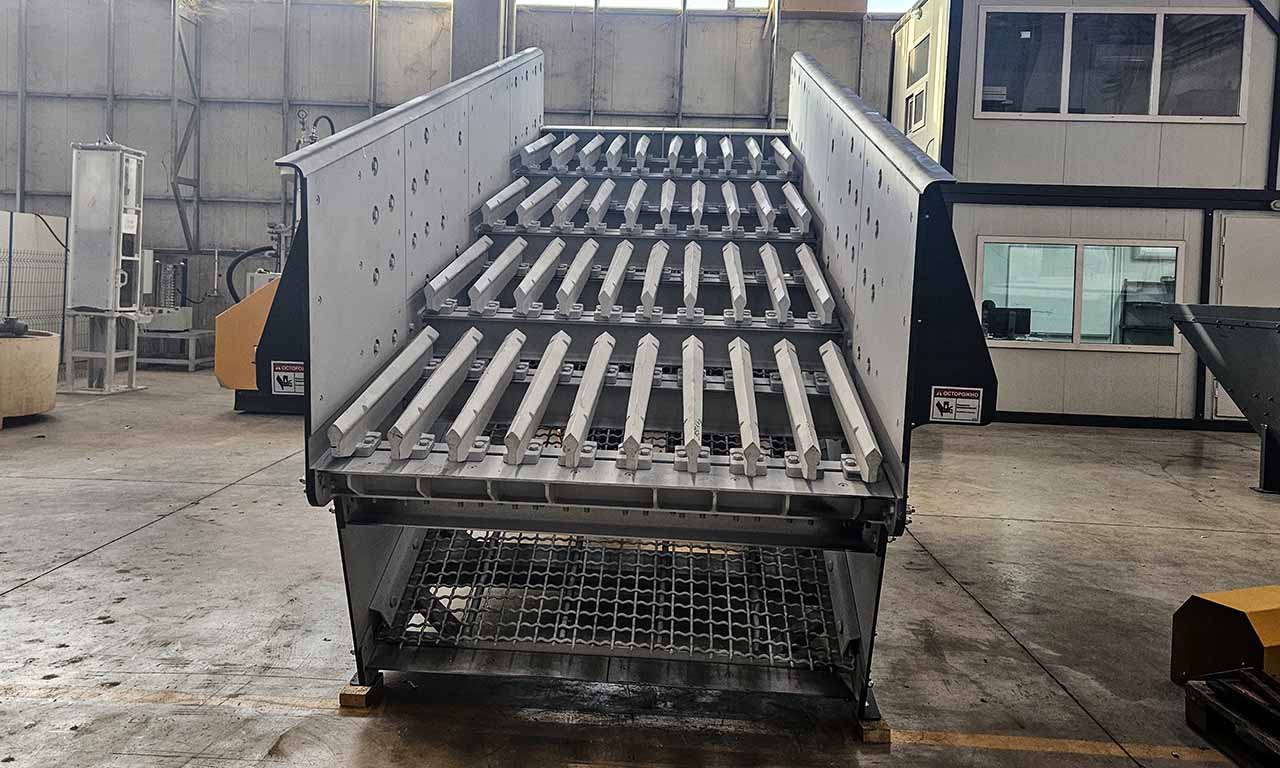

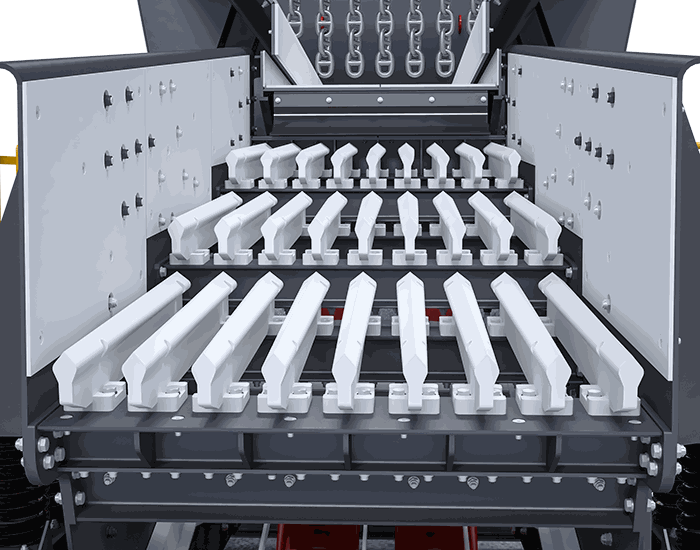

Le scalpeur garantit que la taille qui contournera le concasseur dans le matériau est scalpée et que la surcote est acheminée vers le concasseur.
