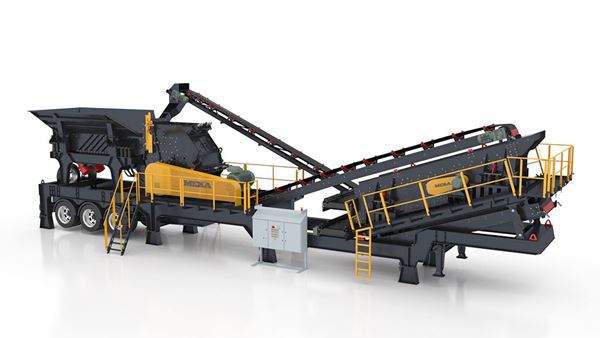

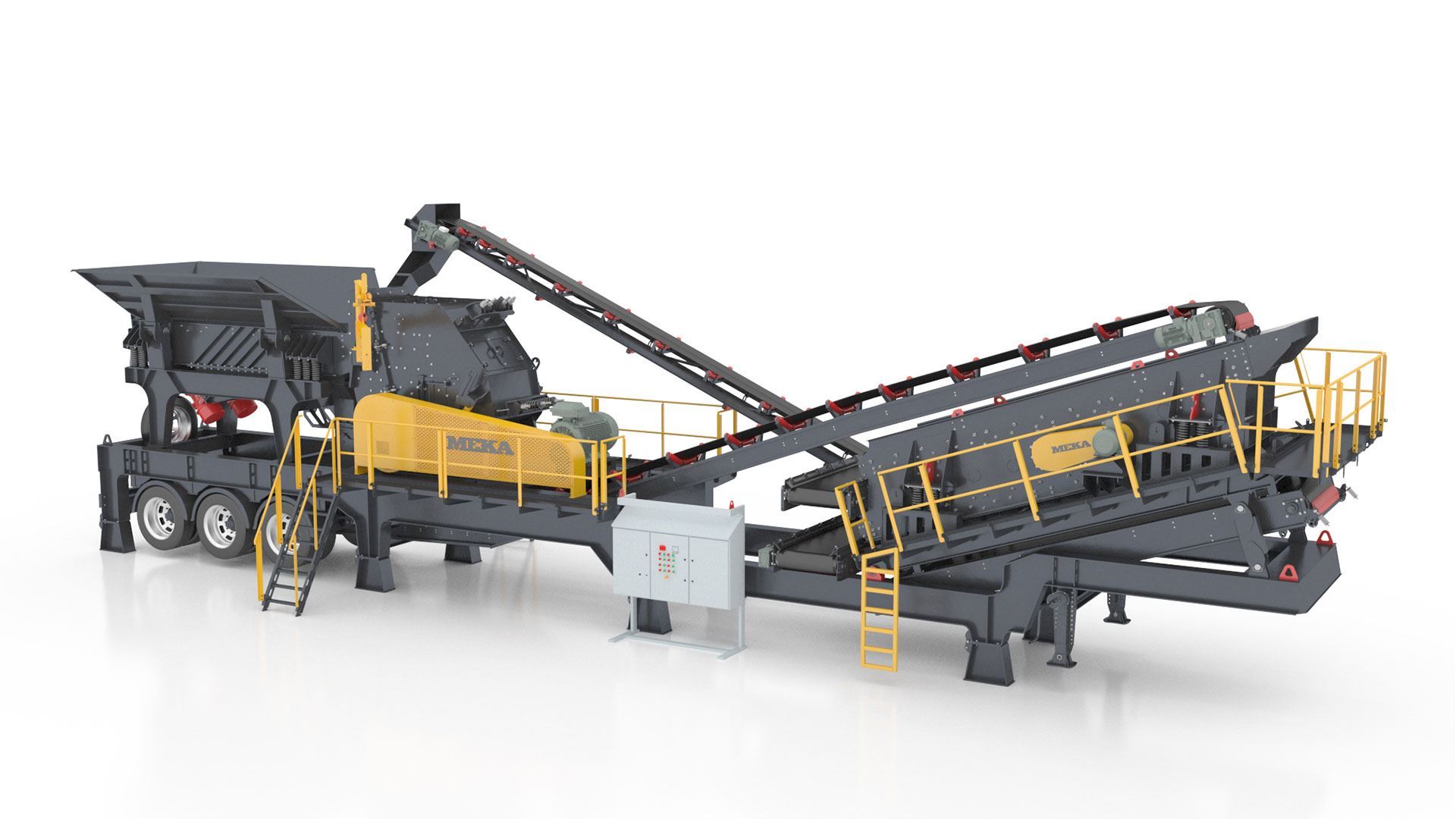

Impact Primaire Crible Incliné Portable

Les installations portables de concasseurs à impact MEKA sont des machines de broyage de roches montées sur pneus, conçues pour fonctionner comme une unité autonome complète en circuit fermé, avec une capacité de deux ou trois productions. Dotées d'un alimentateur à grizzly de type MGF, d'un concasseurs à impact MPI très fiable et productif pour le concassage primaire, de convoyeurs à bande en circuit fermé pour une excellente alimentation du crible de type MS, elles offrent une installation très polyvalente et de grande capacité, capable de traiter des produits cubiques à un faible coût à la tonne.

Applications

Cet installation extrêmement polyvalente et économique a prouvé son efficacité dans de nombreuses tâches de concassage de matériaux tendres et mi-durs tels que le calcaire, les roches peu abrasives, pour l'exploitation de carrières, le recyclage du béton et de l'asphalte et sont le choix idéal pour faire déplacer le concassage perpétuellement d'un site à l'autre.

Autrement dit, ils sont facilement transportables entre les sites de production et utilisés également dans les applications de production d'agrégats et les applications de recyclage.

Pourquoi MEKA Impact Primaire Crible Incliné Portable?

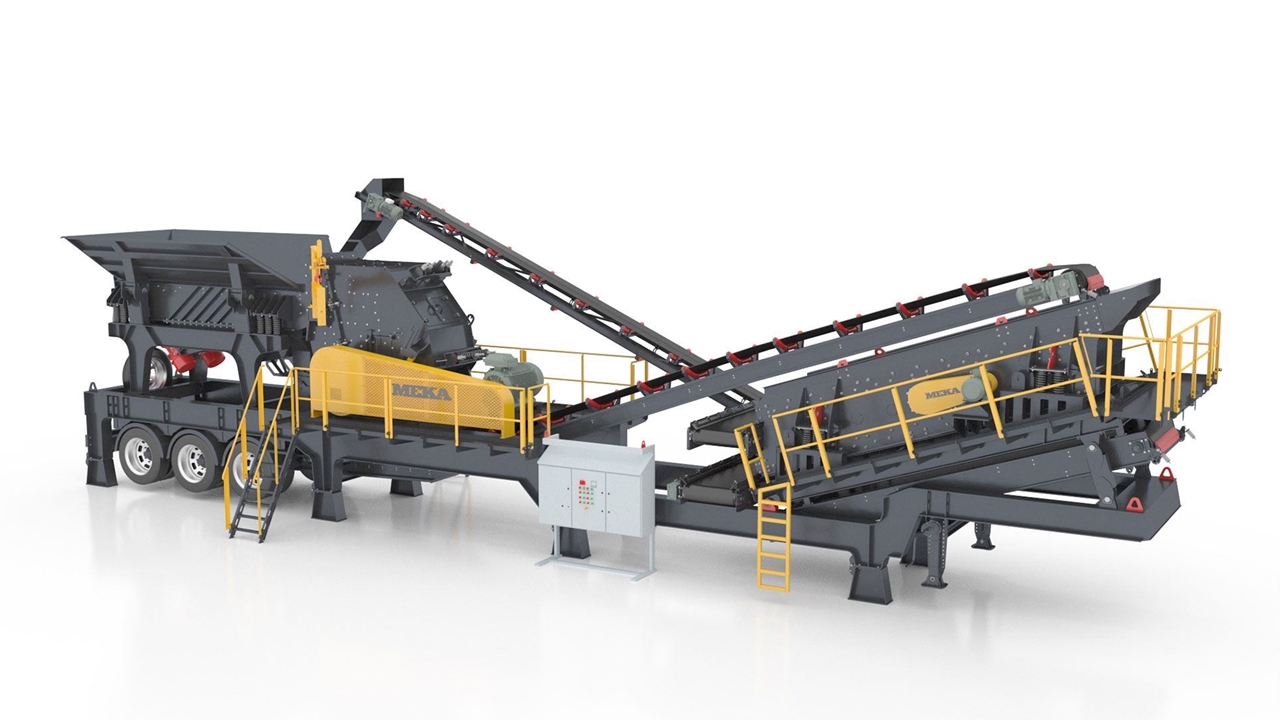

Élimination efficace des fines
La sortie de bypass pour détourner les fines grizzly vers la décharge ou le convoyeur transversal de rejet en option pour éliminer les fines maximise ainsi le débit et réduise l'usure


Chargement optimisé
Par l'avantage d'un grand écart d'alimentation, il est possible de les alimenter avec des gros blocs d'après la taille de leurs ouverture d'alimentation.


Polyvalence
Crible à 2 ou 3 étages hautement efficace et précis pour la classification des produits doté de portes à clapet pour optimiser la qualité et la capacité dans les différentes applications


Facile à utiliser et maintenir
Remplacement rapide et facile des pièces d'usure, ce qui maintient votre équipement productif avec une pause minimale


Armoire électrique autonome montée sur la semi-remorque, avec commandes pour l'alimentateur, le concasseurs, le crible et les convoyeurs à bande.
L'armoire électrique peut être placée au sol pendant le fonctionnement,
Pivot d'attelage King-pin 2" / 3 ½", chariot à double ou triple axes avec frein à air, feux de route, garde-boue

Impact Primaire Crible Incliné Portable Spécifications Techniques

MP 1111-S

MP 1114-S

ALIMENTATEUR
Modèle MGF 1152 MGF 1152 MGF 1460 MGF 1460
Largeur Largeur 1 100 mm 43" 1 400 mm 55"
Longueur Longueur  5 200 mm 15' 6 000 mm 16' 5''
Longueur du Grizzly Longueur du Grizzly 2 x 1000 mm 4.6' 2 x 1400 mm 4.6'
Réglage de l' Écartement des Grilles Réglage de l' Écartement des Grilles 40 - 50 - 65 mm 1.6" - 2" - 2.6" 55 - 65 - 95 mm 2.2" - 2.6" - 3.7"
Puissance du Moteur Puissance du Moteur 2 x 10 kW 2 x 13.6 HP 2 x 14 kW 2 x 16 HP
Volume de Trémie Volume de Trémie 10 m³ 13 yd³ 12 m³ 16 yd³
BROYEUR À PERCUSSION PRIMAIRE
Modèle MPI 1111 MPI 1111 MPI 1114 MPI 1114
Dimensions du Rotor Dimensions du Rotor Ø 1 100 x 1 070 mm Ø 43" x 42" Ø 1 100 x 1 400 mm Ø 43" x 55"
Taille Maximale d’Alimentation Taille Maximale d’Alimentation 600 mm 24" 600 mm 24"
Capacité Capacité jusqu'à 200 mtph jusqu'à 220 stph jusqu'à 350 mtph jusqu'à 386 stph
Puissance du Moteur Puissance du Moteur 160 kW (50 Hz) 218 HP (50 Hz) 200 kW (50 Hz) 272 HP (50 Hz)
CRIBLE
Modèle MS 1650/2 MS 1650/2 MS 2050/2 MS 2050/2
Largeur Largeur 1 600 mm 5.2'5 2 000 mm 6.6'
Longueur Longueur 5 000 mm 16.4' 5 000 mm 16.4'
Étages Étages 2 2 2 5
Puissance du Moteur Puissance du Moteur 15 kW 20 HP 15 kW 20 HP
CONVOYEUR SOUS LE CONCASSEUR
Largeur de Bande Largeur de Bande 800 mm 31" 1200 mm 47"
Longueur Longueur 14 000 mm 45' 11" 14 000 mm 45' 11"
Puissance du Moteur Puissance du Moteur 15 kW 20 HP 18,5 kW 25 HP
CONVOYEUR À GOULOTTE DE FOND DE CRIBLE
Largeur de Bande Largeur de Bande 1 400 mm 55" 1 600 mm 63"
Longueur Longueur 5 000 mm 16' 5" 5 000 mm 16' 5"
Puissance du Moteur Puissance du Moteur 2 x 4 kW 2 x 5.5 HP 2 x 5.5 kW 2 x 7.5 HP
CONVOYEURS TRANSVERSAUX
Largeur de Bande Largeur de Bande 650 mm 26" 800 mm 31"
Longueur Longueur 2 500 mm 8' 2" 3 000 mm 9' 10"
Puissance du Moteur Puissance du Moteur 4 kW 5.5 HP 5.5 kW 7.5 HP
CONVOYEUR DE RETOUR
Largeur de Bande Largeur de Bande 650 mm 26" 650 mm 31"
Longueur Longueur 13 000 mm 8' 2" 13 000 mm 9' 10"
Puissance du Moteur Puissance du Moteur 11 kW 5.5 HP 11 kW 7.5 HP
DIMENSIONS DE TRANSPORT
Longueur Longueur 20 200 mm 66' 3" 20 200 mm 66' 3"
Largeur Largeur 3 400 mm 11' 2" 3 600 mm 11' 10"
Hauteur Hauteur 4 300 mm 14' 1" 4 300 mm 14' 1"
Poids Poids 56 000 kg 123 500 lbs 65 000 kg 143 300 lbs
DIMENSIONS DE FONCTIONNEMENT
Longueur Longueur 20 000 mm 65' 7" 20 000 mm 65' 7"
Largeur Largeur 5 200 mm 17' 1" 5 600 mm 18' 5"
Hauteur Hauteur 5 800 mm 19' 5 800 mm 19'
Pour un matériau pesant 1,6 t/m³ ou 100 lbs/ft³. Les valeurs de capacité sont données à titre indicatif, les performances du concasseur peuvent varier en fonction de la granulométrie de l'alimentation, de la teneur en eau de l'alimentation, de l'aptitude au broyage du matériau, de la vitesse de rotation du concasseur, de la puissance installée et de la conception du circuit de broyage. Les poids indiqués ne comprennent pas le moteur d'entraînement, les pieds de support, la plate-forme de maintenance, les goulottes d'entrée et de sortie.
Qu'est-ce que c'est Impact Primaire Crible Incliné Portable?
L'installation mobile de concassage à percussion primaire et de criblage incliné est une unité portable qui se compose d'une trémie d'alimentation, d'un alimentateur à grizzly, d'un concasseurs à percussion primaire et d'un criblage sur le même châssis de remorque. Un crible à un étage peut être ajouté à l'alimentateur à grizzly en option pour éliminer les matériaux fins. Ce sont des unités de concassage primaire sur roues portables avec des rapports de réduction élevés utilisés pour la production de 2-3 tailles d'agrégats ou de sous-couches.
Types de Impact Primaire Crible Incliné Portable
L'installation portable de concassage et de criblage à impact primaire est une unité portable unique capable de produire 2 à 3 produits, dans laquelle le concasseurs fonctionne en circuit fermé avec le criblage.
Comment Impact Primaire Crible Incliné Portable travailler?
Les matériaux de taille supérieure à celle de l'ouverture du grizzly de l'alimentateur entrent dans la chambre de broyage du concasseurs et sont broyés par l'impact des barres de frappe sur le rotor tournant du concasseurs et en heurtant les plaques du brise-roche à l'opposé du rotor. Le matériau concassé est envoyé vers le crible pour classer le produit et renvoyer la surdimension vers le concasseurs.
Avantages de l'utilisation Impact Primaire Crible Incliné Portable
En plus des avantages généraux du concasseur à percussion, tels que la production d'un produit final cubique de grande capacité et de haut débit dans la phase primaire, les avantages d'un concasseur portable sont les suivants :

Conception compacte : Possibilité de produire 2 à 3 produits finis avec une seule unité Prêt à l'emploi : Opportunité de mise en service et de démarrage rapide

Pas de travaux de bétonnage : Pas besoin de beaucoup de béton ni de préparation du site Changement de site rapide et facile pour un autre projet
Impact Primaire Crible Incliné Portable les processus/applications
Les installations portables combinant un concasseur à percussion et un crible incliné conviennent au concassage de roches tendres à moyennement dures, peu abrasives, pour produire 2-3 produits finis.
Quels sont les matériaux transformés à l'aide de Impact Primaire Crible Incliné Portable
Le concasseurs à percussion primaire mobile et les installations de criblage inclinées sont particulièrement adaptés et préférables pour les projets qui ne nécessitent pas beaucoup de préparation du site et de travaux de bétonnage pour l'installation, ainsi que pour les projets qui doivent être déplacés de temps en temps.Ils sont utilisés dans la phase primaire pour le broyage de matériaux tendres à moyennement durs et peu abrasifs.Ils sont capables de produire 2 à 3 produits de tailles différentes en une seule unité.
Quels sont les critères clés pour choisir le bon équipement Impact Primaire Crible Incliné Portable
Pour sélectionner l'installation primaire appropriée, il faut tenir compte de critères tels que la capacité, la taille maximale de l'alimentation, la granulométrie de l'alimentation, la taille des produits ainsi que les caractéristiques du matériau à broyer.
