Транспортный анализ в мобильных дробильно-сортировочных установках: конструктивная безопасность с помощью FEA
Мобильные дробильно-сортировочные установки — это важнейшее производственное оборудование, которое выделяется преимуществом перемещаемости между площадками. Однако такая перемещаемость влечёт за собой важный инженерный вопрос: безопасна ли конструктивно установка массой в десятки тонн, когда во время транспортировки она подвергается динамическим нагрузкам, вызванным дорогой? В этой статье мы рассматриваем, как с помощью метода конечных элементов (FEA – Finite Element Analysis) мы изучаем поведение конструкции мобильных установок в условиях транспортировки и почему этот анализ незаменим для процесса проектирования.
Почему поведение конструкции в условиях транспортировки отличается?
Изучение поведения конструкции мобильных дробильно-сортировочных установок в транспортном положении с помощью метода конечных элементов (FEA) имеет критически важное значение, поскольку транспортный случай нагружения полностью отличается от рабочих условий. Когда установка находится в движении, она ведёт себя как длинная и гибкая конструкция под действием вертикальных ускорений, вызванных дорогой (обычно 1,5–3 g), тормозных сил (около 0,8 g) и крутильных эффектов, обусловленных неровным грунтом. Эти совместные эффекты изгиба и кручения вызывают в лонжеронах рамы, узлах крепления осей и креплениях оборудования концентрации напряжений, которые невозможно правильно определить простыми ручными расчётами.
При работе на площадке установка опирается на неподвижный фундамент, и нагрузки в основном статические. Однако во время транспортировки конструкция перевозится на прицепе, вдали от жёсткого защемления, с ограниченным числом точек крепления. Каждая выбоина, каждый поворот и каждое резкое торможение прикладывают к конструкции динамические силы в разных направлениях. Поэтому транспортный сценарий представляет собой случай нагружения, независимый от рабочего сценария и требующий отдельного анализа.
Усталостные повреждения и циклические нагрузки
Поскольку транспортные нагрузки также являются циклическими, усталостное повреждение является основным критерием проектирования. Даже если максимальные напряжения остаются ниже предела текучести, повторяющиеся нагрузки на протяжении десятков перевозок могут привести к зарождению трещин в сварных швах, соединениях балок и соединительных кронштейнах. FEA позволяет оценивать диапазоны напряжений при реалистичных сценариях ускорения и, выявляя ещё до производства зоны изделия, которые необходимо улучшить, даёт возможность предотвращать возможные повреждения с помощью таких мер, как увеличение толщины, усиление или улучшение геометрии сварных швов.
Сравнение условий транспортировки и эксплуатации
| Параметр | Условие эксплуатации | Условие транспортировки |
| Вертикальное ускорение | ~1 g (статическое) | 1,5 – 3 g (динамическое) |
| Продольная сила (торможение) |
Отсутствует |
~0,8 g |
| Крутильный эффект | Минимальный | Высокий (неровный грунт) |
| Тип опоры | Неподвижный фундамент / опоры | Ограниченные точки крепления |
| Характер нагрузки | Статическая + вибрация | Циклическая динамическая |
| Критическая зона | Производственные элементы, загрузочное отверстие | Рама, ось, сварные швы |
Распределение осевой нагрузки и соответствие нормативным требованиям
Кроме того, транспортный анализ необходим с точки зрения распределения нагрузок и соответствия правовым нормам. На мобильных установках с массой в среднем от 30 до 70 тонн силы инерции, возникающие при торможении и ускорении, значительно изменяют реакции на осях и шкворне (kingpin). С помощью FEA можно прогнозировать опорные реакции и поведение конструкции при различных транспортных сценариях; таким образом обеспечивается соблюдение пределов осевой нагрузки при одновременном исключении излишнего увеличения массы. Такой подход снижает риск отказа и одновременно повышает общую надёжность конструкции.
Как FEA применяется в транспортном анализе?
Метод конечных элементов — это инженерный метод, который делит сложную конструкцию на тысячи мелких элементов и численно рассчитывает напряжение, деформацию и реактивные силы в каждой точке. В транспортном анализе мобильных установок этот метод применяется в следующие этапы:
1. Геометрическое моделирование: Трёхмерная CAD-модель установки в транспортном положении подготавливается вместе с точками подъёма, положением осей и соединением шкворня (kingpin).
2. Создание сетки (mesh): Конструкция разбивается на сетку с элементами меньшего размера в зонах, где ожидается концентрация напряжений (сварные швы, соединения кронштейнов, узлы крепления осей).
3. Граничные условия и нагружение: Определяются условия опирания шкворня (kingpin) и осей; вертикальное ускорение (1,5–3 g), торможение (0,8 g) и боковые нагрузки (поворот, ветер) прикладываются к модели как отдельные случаи нагружения.

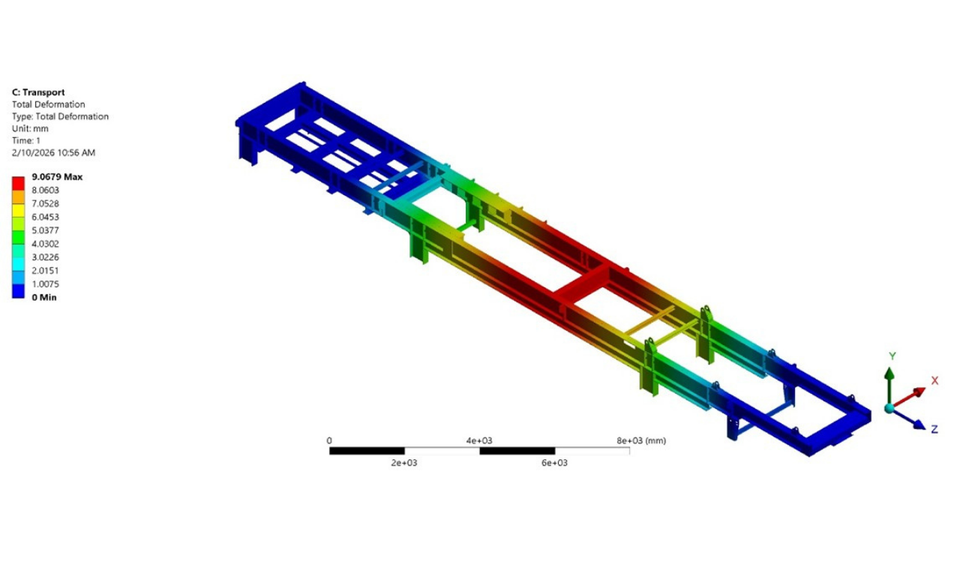

4. Решение и оценка: Результаты анализа изучаются на основе распределения напряжений по Мизесу, контуров деформации и реакций в опорах. Выявляются критические зоны и вносятся необходимые улучшения конструкции.
Подход MEKA
В MEKA Global, следуя нашей философии проектирования долговечных и надёжных мобильных установок, мы выполняем анализ методом конечных элементов наших конструкций с особой тщательностью и точностью, чтобы минимизировать риски конструктивных отказов, которые могут возникнуть как на площадке, так и во время транспортировки.
Обладая референциями более чем 4.500 установок и единиц оборудования, смонтированных более чем в 110 странах, мы при каждом новом проекте постоянно совершенствуем наши расчётные модели с помощью реальных данных, полученных на площадке. Такая дисциплина обеспечивает нашим клиентам оборудование, которое одновременно эффективно работает на площадке и безопасно транспортируется.
Заключение
В мобильных дробильно-сортировочных установках транспортный анализ является той частью процесса проектирования, которой нельзя пренебрегать. Установка, безупречно работающая на площадке, может получить серьёзные повреждения во время перевозки, если она не обладает достаточной конструктивной безопасностью в условиях транспортировки. FEA — это наиболее эффективный инженерный инструмент, позволяющий нам предотвращать эти риски, предвидя их уже на этапе проектирования.
Часто задаваемые вопросы
Почему транспортный анализ необходим для мобильных дробильно-сортировочных установок?
Динамические нагрузки во время транспортировки (выбоины, торможение, повороты) сильно отличаются от статических нагрузок, встречающихся на площадке. На установке массой от 30 до 70 тонн эти силы могут вызывать критические напряжения в раме и узлах крепления осей. Транспортный анализ позволяет выявлять эти риски на этапе проектирования.
Какие сценарии нагружения используются в транспортном анализе методом FEA?
К типичным сценариям относятся вертикальные дорожные ускорения (1,5–3 g), тормозные силы (0,8 g), воздействия бокового ветра и поворотов, а также крутильные нагрузки, обусловленные неровным грунтом. Эти сценарии обычно определяются на основе таких стандартов, как EN 12999, ISO 8686, и опыта эксплуатации.
Как предотвратить усталостные повреждения во время транспортировки?
Усталостные повреждения предотвращаются путём выявления критических зон в результате оценки диапазонов напряжений с помощью FEA. Увеличение толщины, добавление рёбер жёсткости, улучшение геометрии сварных швов и оптимизация деталей соединений являются наиболее распространёнными профилактическими мерами.
Что такое метод конечных элементов (FEA)?
FEA (Finite Element Analysis) — это метод моделирования, который делит сложные инженерные конструкции на тысячи мелких элементов и численно рассчитывает напряжения, деформации и силы в каждой точке. Он позволяет выявлять слабые места конструкции до изготовления физического прототипа.
