Análisis de transporte en plantas móviles de trituración y cribado: seguridad estructural con FEA
Las plantas móviles de trituración y cribado son equipos de producción esenciales que destacan por la ventaja de su transportabilidad entre emplazamientos. Sin embargo, esta transportabilidad plantea una importante pregunta de ingeniería: ¿es estructuralmente segura una planta que pesa decenas de toneladas cuando se somete a cargas dinámicas inducidas por la carretera durante el transporte? En este artículo abordamos cómo estudiamos el comportamiento estructural de las plantas móviles en condiciones de transporte mediante el análisis por elementos finitos (FEA – Finite Element Analysis) y por qué este análisis es indispensable para el proceso de diseño.
¿Por qué el comportamiento estructural es diferente en condiciones de transporte?
El estudio del comportamiento estructural de las plantas móviles de trituración y cribado en posición de transporte mediante el análisis por elementos finitos (FEA) es de importancia crítica, ya que el caso de carga de transporte es completamente diferente de las condiciones de trabajo. Cuando la unidad está en movimiento, se comporta como una estructura larga y flexible bajo las aceleraciones verticales inducidas por la carretera (generalmente 1,5–3 g), las fuerzas de frenado (aproximadamente 0,8 g) y los efectos de torsión debidos al terreno irregular. Estos efectos combinados de flexión y torsión provocan, en los largueros del chasis, las uniones de los ejes y las fijaciones de la maquinaria, concentraciones de tensiones que no pueden determinarse correctamente mediante simples cálculos manuales.
Cuando trabaja en el emplazamiento, la planta se apoya sobre una cimentación fija y las cargas son en gran medida estáticas. En cambio, durante el transporte, la estructura se traslada sobre un remolque, lejos de un empotramiento, con un número limitado de puntos de fijación. Cada bache, cada curva y cada frenado brusco aplica a la estructura fuerzas dinámicas en diferentes direcciones. Por ello, el escenario de transporte es un caso de carga independiente del escenario de trabajo y requiere un análisis aparte.
Daño por fatiga y cargas cíclicas
Dado que las cargas de transporte también son cíclicas, el daño por fatiga es un criterio de diseño fundamental. Aunque las tensiones máximas se mantengan por debajo del límite elástico, las cargas repetidas a lo largo de decenas de envíos pueden provocar el inicio de grietas en los cordones de soldadura, las uniones de vigas y las ménsulas de conexión. El FEA permite evaluar los rangos de tensión bajo escenarios de aceleración realistas y, al identificar antes de la producción las zonas del producto que deben mejorarse, permite prevenir los posibles daños mediante operaciones como el aumento de espesor, el refuerzo o la mejora de la geometría de la soldadura.
Comparación de las condiciones de transporte y de trabajo
| Parámetro | Condición de trabajo | Condición de transporte |
| Aceleración vertical | ~1 g (estática) | 1,5 – 3 g (dinámica) |
| Fuerza longitudinal (frenado) |
Ninguna |
~0,8 g |
| Efecto de torsión | Mínimo | Alto (terreno irregular) |
| Tipo de apoyo | Cimentación fija / patas | Puntos de fijación limitados |
| Carácter de la carga | Estática + vibración | Dinámica cíclica |
| Zona crítica | Elementos de producción, boca de alimentación | Chasis, eje, cordones de soldadura |
Distribución de la carga por eje y cumplimiento normativo
El análisis de transporte también es necesario desde el punto de vista de la distribución de cargas y del cumplimiento de las regulaciones legales. En las plantas móviles con una masa media de entre 30 y 70 toneladas, las fuerzas de inercia generadas durante el frenado y la aceleración modifican considerablemente las reacciones en los ejes y en la sellette (kingpin). El FEA permite prever las reacciones de apoyo y el comportamiento estructural bajo distintos escenarios de transporte; de este modo se cumplen los límites de carga por eje evitando al mismo tiempo un aumento innecesario de peso. Este enfoque reduce el riesgo de fallo y, al mismo tiempo, aumenta la fiabilidad global del diseño.
¿Cómo se aplica el FEA en el análisis de transporte?
El análisis por elementos finitos es un método de ingeniería que divide una estructura compleja en miles de pequeños elementos y calcula numéricamente la tensión, la deformación y las fuerzas de reacción en cada punto. En el análisis de transporte de plantas móviles, este método se aplica mediante los siguientes pasos:
1. Modelado geométrico: Se prepara el modelo CAD tridimensional de la planta en posición de transporte, junto con los puntos de izado, las posiciones de los ejes y la conexión de la sellette (kingpin).
2. Creación de la malla (mesh): La estructura se malla con elementos de menor tamaño en las zonas donde se espera una concentración de tensiones (cordones de soldadura, uniones de ménsulas, conexiones de ejes).
3. Condiciones de contorno y carga: Se definen las condiciones de apoyo de la sellette (kingpin) y de los ejes; la aceleración vertical (1,5–3 g), el frenado (0,8 g) y las cargas laterales (curva, viento) se aplican al modelo como casos de carga independientes.

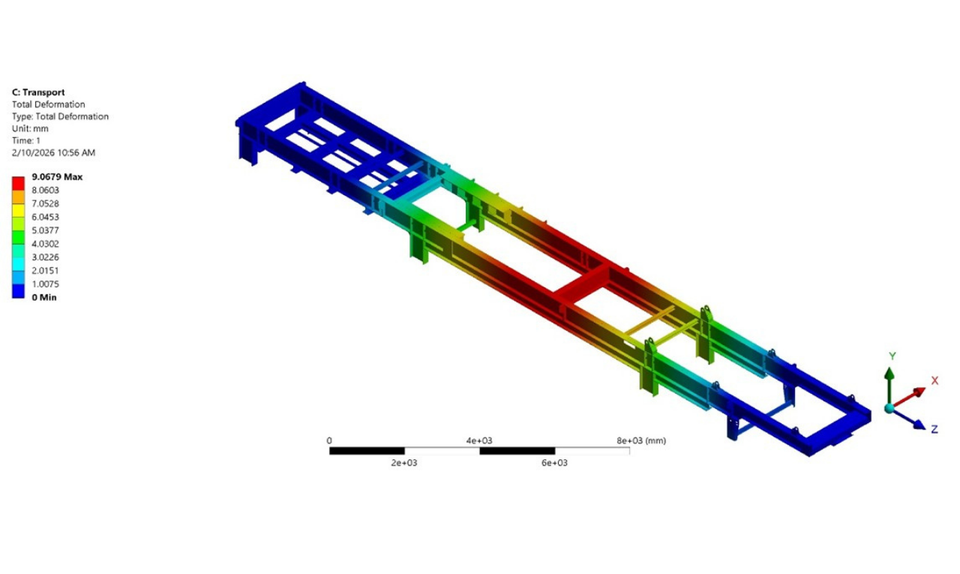

4. Resolución y evaluación: Los resultados del análisis se examinan mediante la distribución de tensiones de von Mises, los contornos de deformación y las fuerzas de reacción en los apoyos. Se identifican las zonas críticas y se realizan las mejoras de diseño necesarias.
El enfoque de MEKA
En MEKA Global, fieles a nuestra filosofía de diseñar plantas móviles duraderas y fiables, realizamos los análisis por elementos finitos de nuestros diseños con el máximo cuidado y precisión, con el fin de minimizar los riesgos de fallo estructural que puedan producirse tanto en el emplazamiento como durante el transporte.
Con nuestras referencias de más de 4.500 plantas y equipos instalados en más de 110 países, mejoramos continuamente nuestros modelos de análisis en cada nuevo diseño gracias a los datos reales obtenidos en campo. Esta disciplina garantiza a nuestros clientes equipos que funcionan de forma eficiente en el emplazamiento y que, al mismo tiempo, pueden transportarse con seguridad.
Conclusión
En las plantas móviles de trituración y cribado, el análisis de transporte es una parte del proceso de diseño que no puede pasarse por alto. Una planta que funciona a la perfección en el emplazamiento puede sufrir daños graves durante el envío si no cuenta con suficiente seguridad estructural en las condiciones de transporte. El FEA es la herramienta de ingeniería más eficaz que nos permite prevenir estos riesgos anticipándolos ya en la fase de diseño.
Preguntas frecuentes
¿Por qué es necesario el análisis de transporte en las plantas móviles de trituración y cribado?
Las cargas dinámicas durante el transporte (baches, frenado, curvas) son muy diferentes de las cargas estáticas que se encuentran en el emplazamiento. En una unidad que pesa entre 30 y 70 toneladas, estas fuerzas pueden provocar tensiones críticas en el chasis y en las conexiones de los ejes. El análisis de transporte permite identificar estos riesgos en la fase de diseño.
¿Qué escenarios de carga se utilizan en el análisis de transporte por FEA?
Los escenarios típicos incluyen las aceleraciones verticales de la carretera (1,5–3 g), las fuerzas de frenado (0,8 g), los efectos del viento lateral y de las curvas, así como las cargas de torsión debidas al terreno irregular. Estos escenarios suelen determinarse a partir de normas como EN 12999, ISO 8686 y de la experiencia de campo.
¿Cómo se previene el daño por fatiga durante el transporte?
El daño por fatiga se previene identificando las zonas críticas mediante la evaluación de los rangos de tensión con FEA. El aumento de espesor, la incorporación de rigidizadores, la mejora de la geometría de la soldadura y la optimización de los detalles de unión son las medidas preventivas más habituales.
¿Qué es el análisis por elementos finitos (FEA)?
El FEA (Finite Element Analysis) es un método de simulación que divide estructuras de ingeniería complejas en miles de pequeños elementos y calcula numéricamente las tensiones, las deformaciones y las fuerzas en cada punto. Permite detectar las debilidades de diseño antes de fabricar un prototipo físico.
