Транспортний аналіз у мобільних дробильно-сортувальних установках: конструктивна безпека за допомогою FEA
Мобільні дробильно-сортувальні установки — це найважливіше виробниче обладнання, яке вирізняється перевагою переміщуваності між майданчиками. Однак така переміщуваність спричиняє важливе інженерне запитання: чи є конструктивно безпечною установка масою в десятки тонн, коли під час транспортування вона зазнає динамічних навантажень, спричинених дорогою? У цій статті ми розглядаємо, як за допомогою методу скінченних елементів (FEA – Finite Element Analysis) ми досліджуємо конструктивну поведінку мобільних установок в умовах транспортування та чому цей аналіз є незамінним для процесу проєктування.
Чому конструктивна поведінка в умовах транспортування відрізняється?
Дослідження конструктивної поведінки мобільних дробильно-сортувальних установок у транспортному положенні за допомогою методу скінченних елементів (FEA) має критично важливе значення, оскільки транспортний випадок навантаження цілком відрізняється від робочих умов. Коли установка перебуває в русі, вона поводиться як довга та гнучка конструкція під дією вертикальних прискорень, спричинених дорогою (зазвичай 1,5–3 g), гальмівних сил (близько 0,8 g) та крутних ефектів, зумовлених нерівним ґрунтом. Ці спільні ефекти згину та кручення спричиняють у лонжеронах рами, вузлах кріплення осей і кріпленнях обладнання концентрації напружень, які неможливо правильно визначити простими ручними розрахунками.
Під час роботи на майданчику установка спирається на нерухомий фундамент, і навантаження здебільшого статичні. Натомість під час транспортування конструкція перевозиться на причепі, далеко від жорсткого защемлення, з обмеженою кількістю точок кріплення. Кожна вибоїна, кожен поворот і кожне різке гальмування прикладають до конструкції динамічні сили в різних напрямках. Тому транспортний сценарій є випадком навантаження, незалежним від робочого сценарію, і потребує окремого аналізу.
Втомні пошкодження та циклічні навантаження
Оскільки транспортні навантаження також є циклічними, втомне пошкодження є основним критерієм проєктування. Навіть якщо максимальні напруження залишаються нижчими за границю плинності, повторювані навантаження впродовж десятків перевезень можуть спричинити зародження тріщин у зварних швах, з'єднаннях балок і з'єднувальних кронштейнах. FEA дає змогу оцінювати діапазони напружень за реалістичних сценаріїв прискорення та, виявляючи ще до виробництва зони виробу, які потрібно поліпшити, уможливлює запобігання можливим пошкодженням за допомогою таких заходів, як збільшення товщини, підсилення або поліпшення геометрії зварних швів.
Порівняння умов транспортування та експлуатації
| Параметр | Умова експлуатації | Умова транспортування |
| Вертикальне прискорення | ~1 g (статичне) | 1,5 – 3 g (динамічне) |
| Поздовжня сила (гальмування) |
Відсутня |
~0,8 g |
| Крутний ефект | Мінімальний | Високий (нерівний ґрунт) |
| Тип опори | Нерухомий фундамент / опори | Обмежені точки кріплення |
| Характер навантаження | Статичне + вібрація | Циклічне динамічне |
| Критична зона | Виробничі елементи, завантажувальний отвір | Рама, вісь, зварні шви |
Розподіл осьового навантаження та відповідність нормативним вимогам
Крім того, транспортний аналіз необхідний з точки зору розподілу навантажень і відповідності правовим нормам. На мобільних установках із масою в середньому від 30 до 70 тонн сили інерції, що виникають під час гальмування та прискорення, значно змінюють реакції на осях і шкворні (kingpin). За допомогою FEA можна прогнозувати опорні реакції та конструктивну поведінку за різних транспортних сценаріїв; таким чином забезпечується дотримання меж осьового навантаження з одночасним уникненням зайвого збільшення маси. Такий підхід знижує ризик відмови й водночас підвищує загальну надійність конструкції.
Як FEA застосовується в транспортному аналізі?
Метод скінченних елементів — це інженерний метод, який поділяє складну конструкцію на тисячі дрібних елементів і чисельно розраховує напруження, деформацію та реактивні сили в кожній точці. У транспортному аналізі мобільних установок цей метод застосовується за такими етапами:
1. Геометричне моделювання: Тривимірна CAD-модель установки в транспортному положенні готується разом із точками підіймання, положеннями осей і з'єднанням шкворня (kingpin).
2. Створення сітки (mesh): Конструкція розбивається на сітку з елементами меншого розміру в зонах, де очікується концентрація напружень (зварні шви, з'єднання кронштейнів, вузли кріплення осей).
3. Граничні умови та навантаження: Визначаються умови опирання шкворня (kingpin) і осей; вертикальне прискорення (1,5–3 g), гальмування (0,8 g) та бічні навантаження (поворот, вітер) прикладаються до моделі як окремі випадки навантаження.

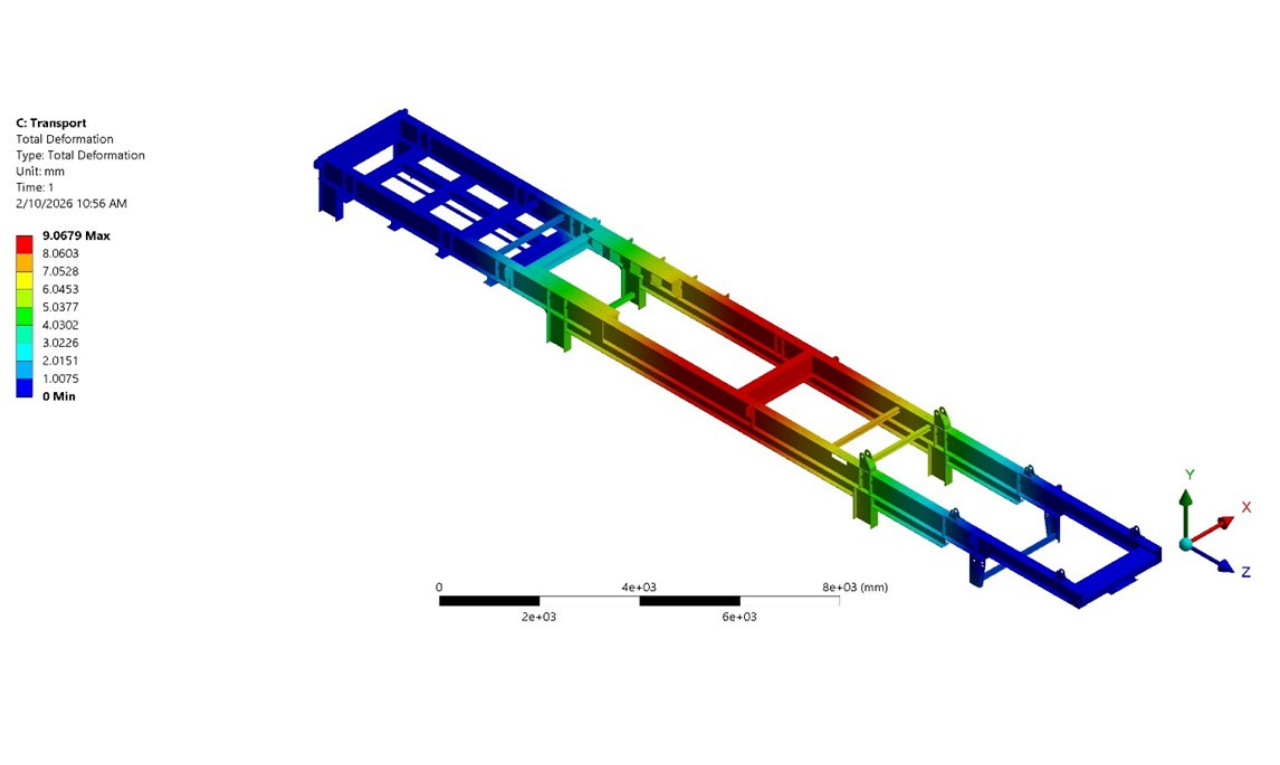

4. Розв'язання та оцінювання: Результати аналізу вивчаються на основі розподілу напружень за Мізесом, контурів деформації та реакцій в опорах. Виявляються критичні зони та вносяться необхідні поліпшення конструкції.
Підхід MEKA
У MEKA Global, дотримуючись нашої філософії проєктування довговічних і надійних мобільних установок, ми виконуємо аналізи методом скінченних елементів у наших конструкціях з особливою ретельністю та точністю, щоб мінімізувати ризики конструктивних відмов, які можуть виникнути як на майданчику, так і під час транспортування.
Маючи референції понад 4.500 установок і одиниць обладнання, змонтованих у понад 110 країнах, ми з кожним новим проєктом постійно вдосконалюємо наші розрахункові моделі за допомогою реальних даних, отриманих у польових умовах. Така дисципліна забезпечує нашим клієнтам обладнання, яке водночас ефективно працює на майданчику та безпечно транспортується.
Висновок
У мобільних дробильно-сортувальних установках транспортний аналіз є тією частиною процесу проєктування, якою не можна нехтувати. Установка, що бездоганно працює на майданчику, може зазнати серйозних пошкоджень під час перевезення, якщо вона не має достатньої конструктивної безпеки в умовах транспортування. FEA — це найефективніший інженерний інструмент, який дає нам змогу запобігати цим ризикам, передбачаючи їх уже на етапі проєктування.
Часті запитання
Чому транспортний аналіз необхідний для мобільних дробильно-сортувальних установок?
Динамічні навантаження під час транспортування (вибоїни, гальмування, повороти) дуже відрізняються від статичних навантажень, що трапляються на майданчику. На установці масою від 30 до 70 тонн ці сили можуть спричиняти критичні напруження в рамі та вузлах кріплення осей. Транспортний аналіз дає змогу виявляти ці ризики на етапі проєктування.
Які сценарії навантаження використовуються в транспортному аналізі методом FEA?
До типових сценаріїв належать вертикальні дорожні прискорення (1,5–3 g), гальмівні сили (0,8 g), впливи бічного вітру та поворотів, а також крутні навантаження, зумовлені нерівним ґрунтом. Ці сценарії зазвичай визначаються на основі таких стандартів, як EN 12999, ISO 8686, і польового досвіду.
Як запобігти втомним пошкодженням під час транспортування?
Втомним пошкодженням запобігають шляхом виявлення критичних зон унаслідок оцінювання діапазонів напружень за допомогою FEA. Збільшення товщини, додавання ребер жорсткості, поліпшення геометрії зварних швів та оптимізація деталей з'єднань є найпоширенішими запобіжними заходами.
Що таке метод скінченних елементів (FEA)?
FEA (Finite Element Analysis) — це метод моделювання, який поділяє складні інженерні конструкції на тисячі дрібних елементів і чисельно розраховує напруження, деформації та сили в кожній точці. Він дає змогу виявляти слабкі місця конструкції до виготовлення фізичного прототипа.
