Це схеми дроблення: ROR — камінь об камінь (ротор–кільце з породи), ROS — камінь об сталь, SOS — сталь об сталь. Вибір залежить від абразивності матеріалу та потрібної форми зерна.
Серія MVI — модель L
Ударна дробарка з вертикальним валом (VSI)
Модель L серії MVI — ударна дробарка з вертикальним валом для третинного та четвертинного дроблення. Доступні схеми «камінь об камінь» (ROR), «камінь об сталь» (ROS) і «сталь об сталь» (SOS), з одинарним або подвійним приводом.
Сфери застосування
Ударні дробарки з вертикальним валом серії L підходять для широкого кола застосувань, зокрема для виробництва високоякісного штучного піску, заповнювачів правильної форми та промислових мінералів. Дробарки також можна застосовувати для кубування або видалення м'якої породи із заповнювачів, дроблення цементного клінкеру перед млинами та переробки скла.
Чому ударна дробарка з вертикальним валом MEKA — модель L?
- Гнучкі варіанти виконання камери дроблення.
- Система мастила під тиском: бак, насос, термореле, витратомір, оливоохолоджувач, підігрівач оливи та блок клапанів.
- Система завантажувальної труби з зовнішнім регулюванням і зручним оглядовим люком на кришці забезпечує безпечний і легкий огляд.
- Система перепуску повітря забезпечує внутрішню циркуляцію повітря та зменшує пилоутворення.
- Подвійний привід зменшує радіальні й осьові навантаження на електродвигуни, що дає їм надзвичайно тривалий строк служби.

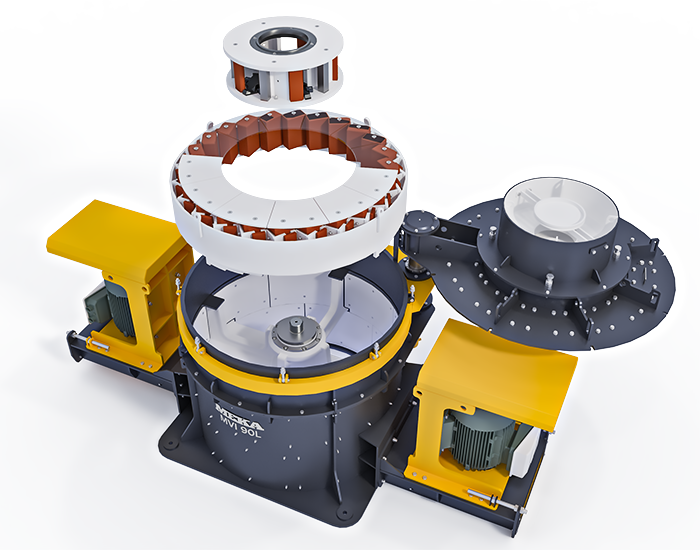

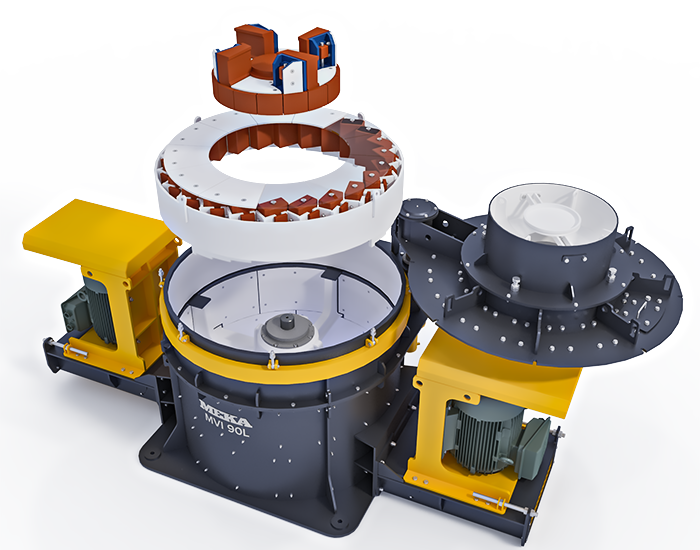

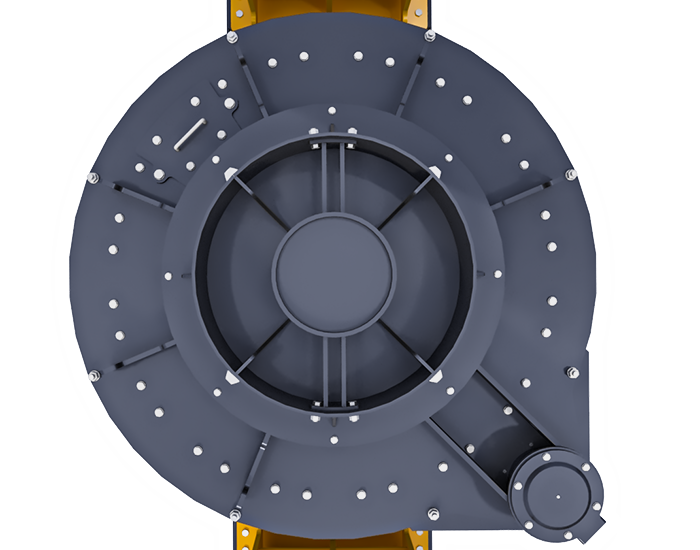

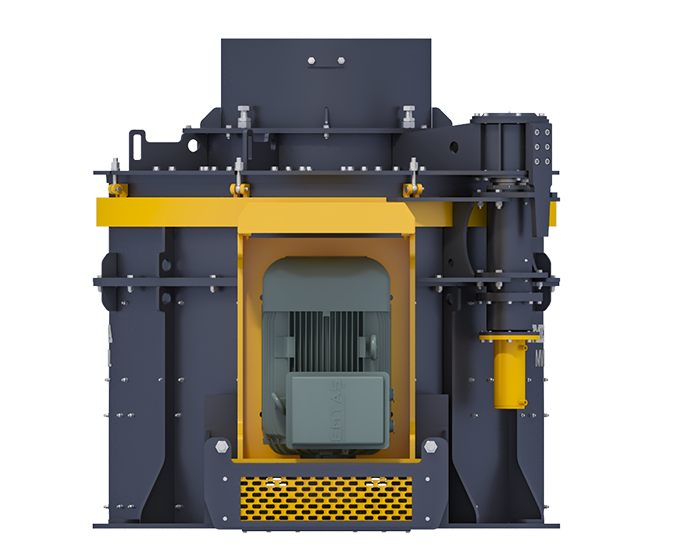

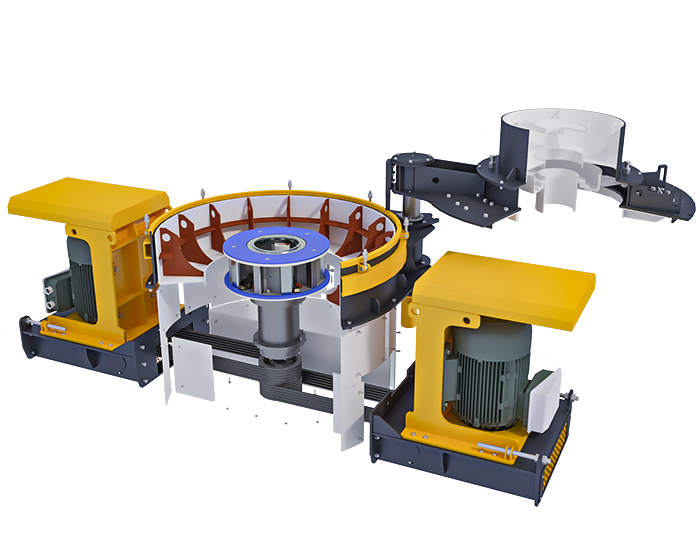

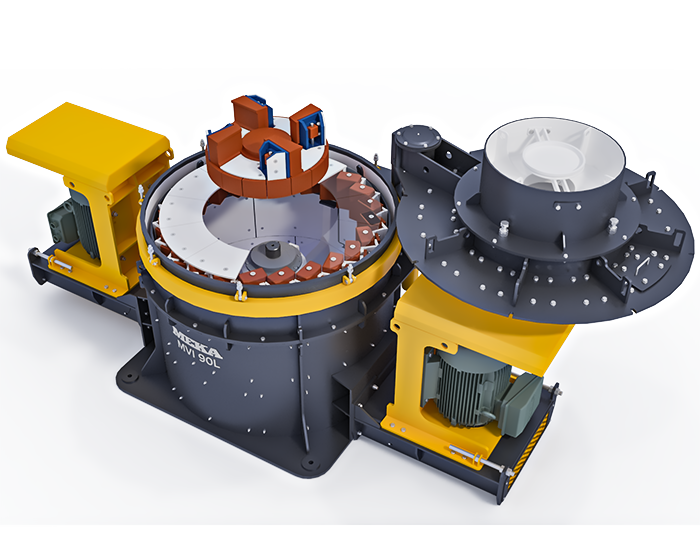

Галерея ударних дробарок з вертикальним валом
Технічні характеристики ударних дробарок з вертикальним валом Серія MVI — модель L
MVI 90L
|
MVI 90L
|
MVI 90L
|
MVI 90L
|
MVI 90L
|
MVI 90L
|
|
| Максимальний розмір завантаження (мм) | 50 | 50 | 50 | 50 | 75 | 75 |
| *Продуктивність (т/год) | 200 | 300 | 250 | 300 | 250 | 400 |
| Потужність (кВт) | 200-250 | 2x110-160 | 200-250 | 2x110-160 | 200-250 | 2x200 |
| Частота обертання (об/хв) | 800-1700 | 800-1700 | 800-1600 | 800-1600 | 800-1400 | 800-1400 |
| **Вага (кг) | 9210 | 10150 | 10900 | 11900 | 11460 | 12450 |
*Для матеріалу з питомою вагою 1,6 т/м³ (100 lbs/ft³). Значення продуктивності є орієнтовними; продуктивність дробарки може відрізнятися залежно від гранулометричного складу подачі, вологості матеріалу, здатності матеріалу до подрібнення, частоти обертання дробарки, встановленої потужності та конструкції циклу дроблення.
**Зазначена вага не включає привідний двигун, опорні ноги, майданчик обслуговування, завантажувальний та розвантажувальний лотки
Технічні запитання
Ударна дробарка з вертикальним валом (VSI) — це третинна або четвертинна дробарка, яка може використовуватися з трьома змінними дробильними камерами залежно від застосування.
Що означають ROR, ROS і SOS?
Що таке SD і DD?
Одинарний (SD) і подвійний (DD) привід. Подвійний привід застосовують для більших потужностей і продуктивностей.
Як регулюється продуктивність і фракція?
Частотою обертання ротора, схемою дроблення та обсягом рециркуляції. Точні діапазони — у таблиці технічних характеристик.
Яке обслуговування потрібне?
Контроль зносу елементів ротора та розподільного диска, балансування ротора, стан підшипників і мащення.
