Це схеми дроблення: ROR — камінь об камінь (ротор–кільце з породи), ROS — камінь об сталь, SOS — сталь об сталь. Вибір залежить від абразивності матеріалу та потрібної форми зерна.
Серія MVI — модель G
Ударна дробарка з вертикальним валом (VSI)

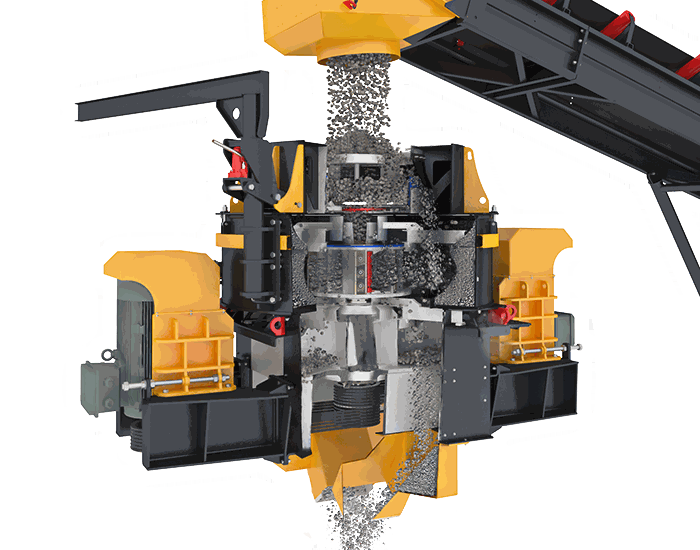

Ударна дробарка з вертикальним валом (VSI) працює на третинному або четвертинному етапі: матеріал розганяється в роторі та руйнується ударом. Модель G серії MVI розрахована на високу продуктивність і забезпечує відмінну кубоподібність зерна та високий вихід штучного піску.
Сфери застосування
Ударні дробарки з вертикальним валом серії MVI-G призначені для третинної або четвертинної стадії дроблення. Вони підходять для широкого кола застосувань, зокрема для виробництва високоякісного штучного піску, заповнювачів правильної форми та промислових мінералів. Дробарки також можна використовувати для кубування або видалення м'якої породи із заповнювачів.
Чому ударна дробарка з вертикальним валом MEKA — модель G?

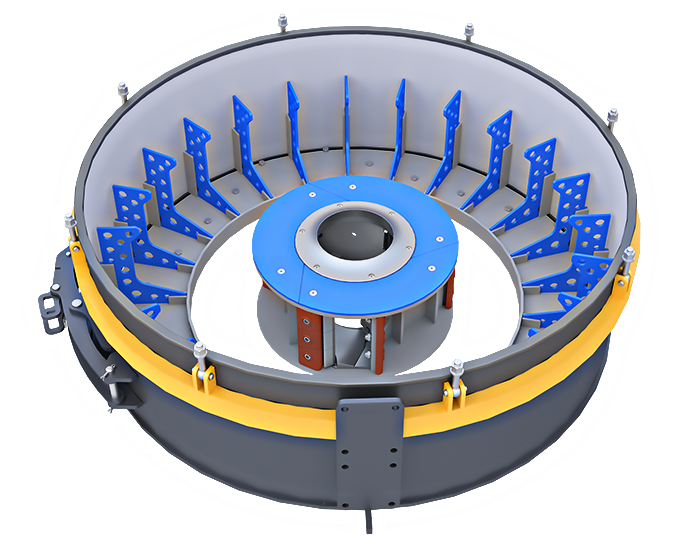

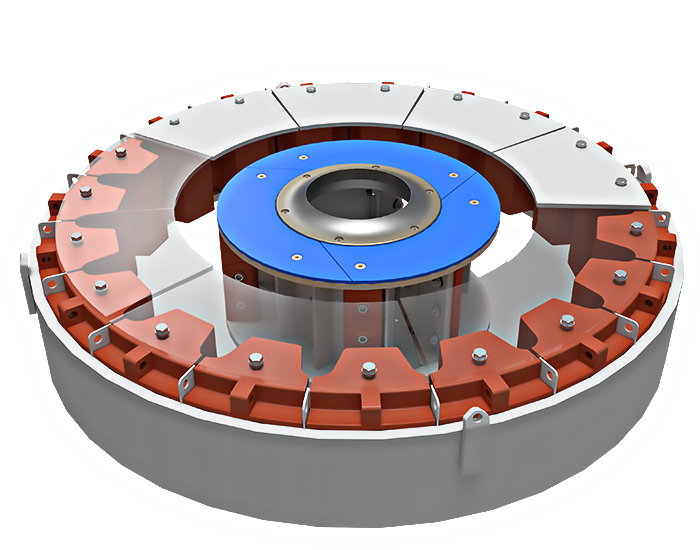

Принцип «камінь об камінь» знижує експлуатаційні витрати. Дроблення каменю об камінь зводить металевий знос до мінімуму, що дає низькі витрати на обслуговування та зносостійкі деталі. Незначний знос внутрішніх елементів забезпечує вкрай низьке забруднення дрібних фракцій частинками металу.

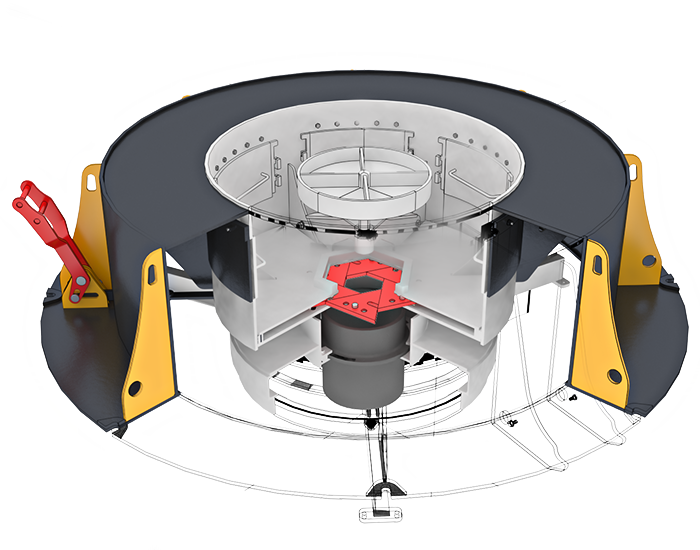

Регульований каскад дозволяє керувати гранулометрією готового продукту. Каскадна система подачі вводить у турбулентність камери дроблення другий, контрольований за обсягом потік матеріалу.
Кубування продукту після конусної дробарки. Може працювати у відкритому або замкненому циклі після конусної дробарки залежно від потреби.

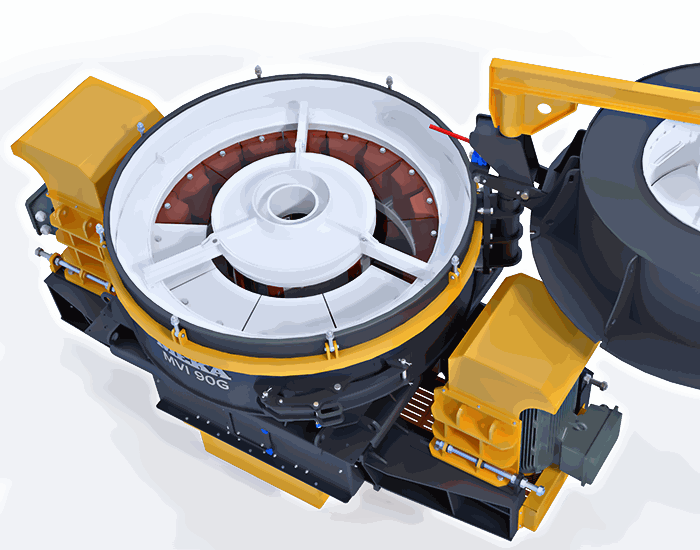

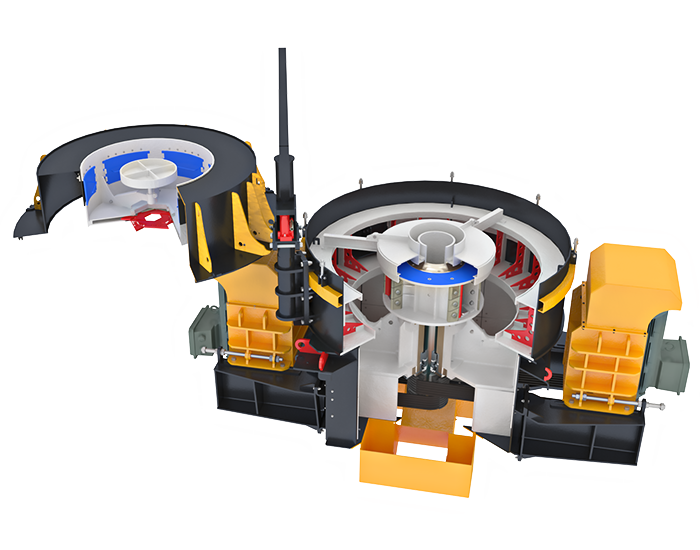

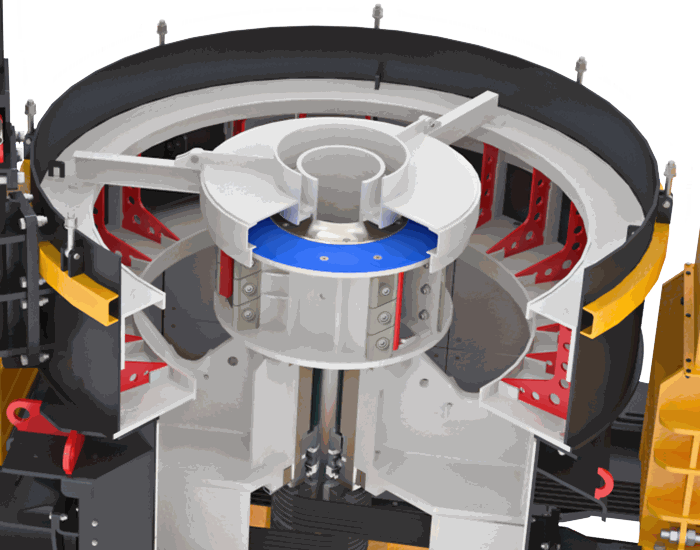

Галерея ударних дробарок з вертикальним валом
Технічні характеристики ударних дробарок з вертикальним валом Серія MVI — модель G
MVI 90G
|
MVI 90G
|
MVI 90G
|
MVI 90G
|
MVI 70G
|
MVI 70G
|
MVI 70G
|
MVI 70G
|
|
| Максимальний розмір завантаження (мм) | 50 | 50 | 50 | 50 | 35 | 35 | 35 | 35 |
| *Продуктивність (т/год) | 200 | 300 | 200 | 300 | 120 | 160 | 120 | 160 |
| Потужність (кВт) | 200-250 | 2x110-200 | 200-250 | 2x110-200 | 110-160 | 2x110 | 110-160 | 2x110 |
| Частота обертання (об/хв) | 1400-1800 | 1400-1800 | 1400-1800 | 1400-1800 | 1500-2100 | 1500-2100 | 1500-2100 | 1500-2100 |
| **Вага (кг) | 8590 | 9400 | 10990 | 11800 | 4900 | 5550 | 6300 | 6950 |
*Для матеріалу з питомою вагою 1,6 т/м³ (100 lbs/ft³). Значення продуктивності є орієнтовними; продуктивність дробарки може відрізнятися залежно від гранулометричного складу подачі, вологості матеріалу, здатності матеріалу до подрібнення, частоти обертання дробарки, встановленої потужності та конструкції циклу дроблення.
**Зазначена вага не включає привідний двигун, опорні ноги, майданчик обслуговування, завантажувальний та розвантажувальний лотки
Технічні запитання
Ударна дробарка з вертикальним валом (VSI) — це третинна або четвертинна дробарка, яка подрібнює матеріал, що подається в ротор, шляхом розгону та викидання його назовні до дробильної камери. Вона використовує ударну силу для виробництва піску та щебеню, що відповідають вимогам до бетону та асфальту.
Що означають ROR, ROS і SOS?
Що таке SD і DD?
Одинарний (SD) і подвійний (DD) привід. Подвійний привід застосовують для більших потужностей і продуктивностей.
Як регулюється продуктивність і фракція?
Частотою обертання ротора, схемою дроблення та обсягом рециркуляції. Точні діапазони — у таблиці технічних характеристик.
Яке обслуговування потрібне?
Контроль зносу елементів ротора та розподільного диска, балансування ротора, стан підшипників і мащення.
