Пересувні дробильно-сортувальні установки

Швидкий запуск, мінімум фундаментів, свобода переміщення

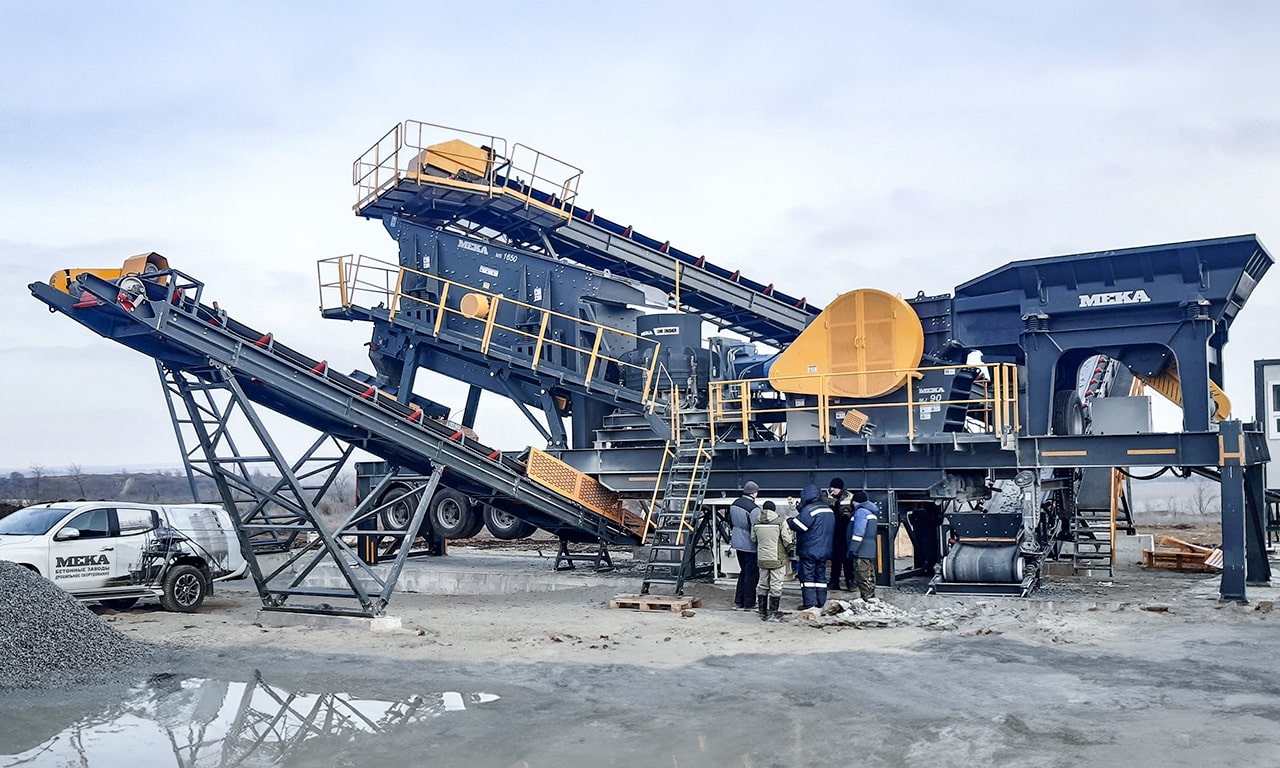

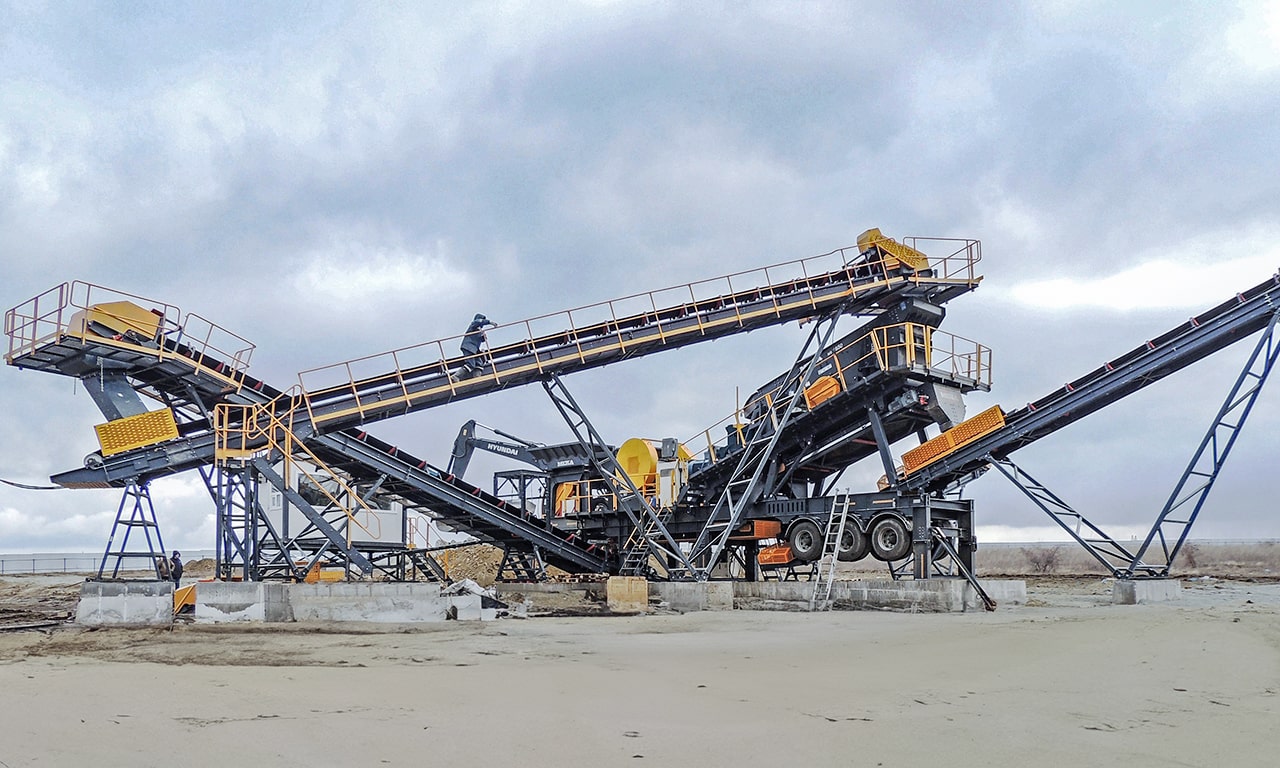

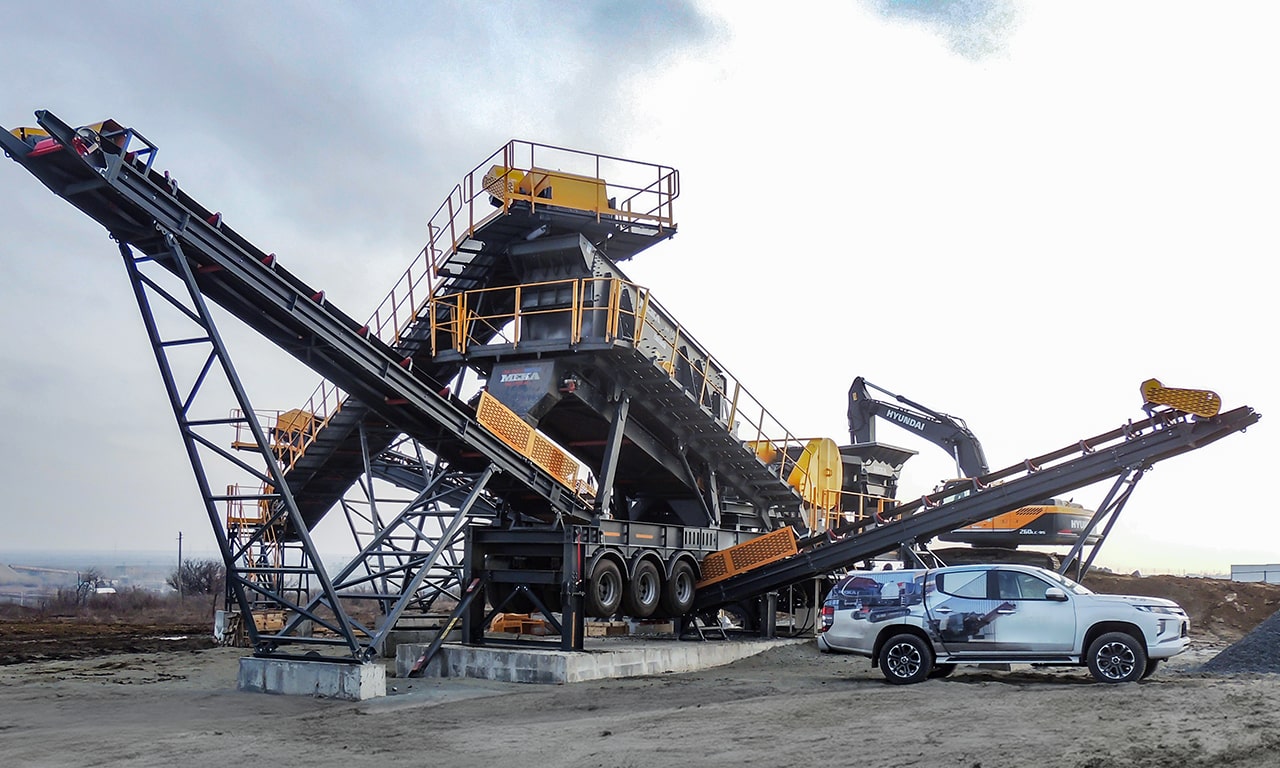

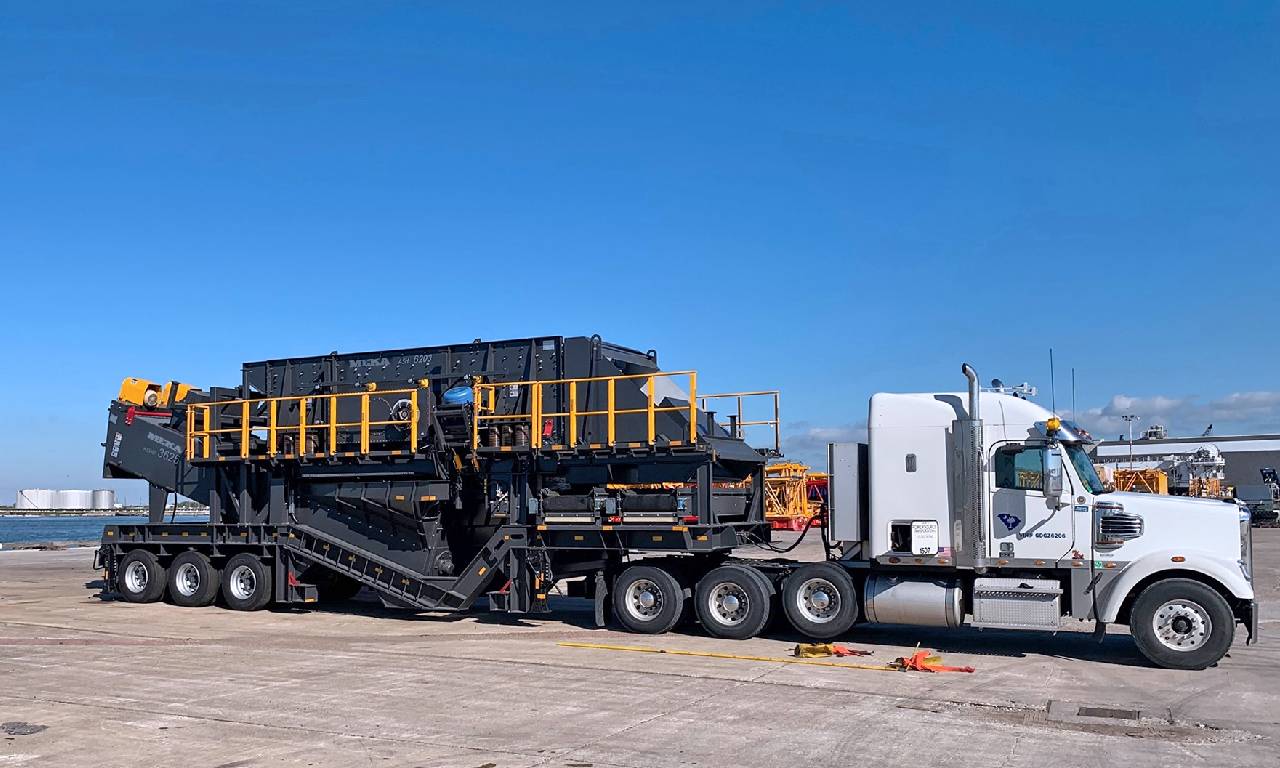

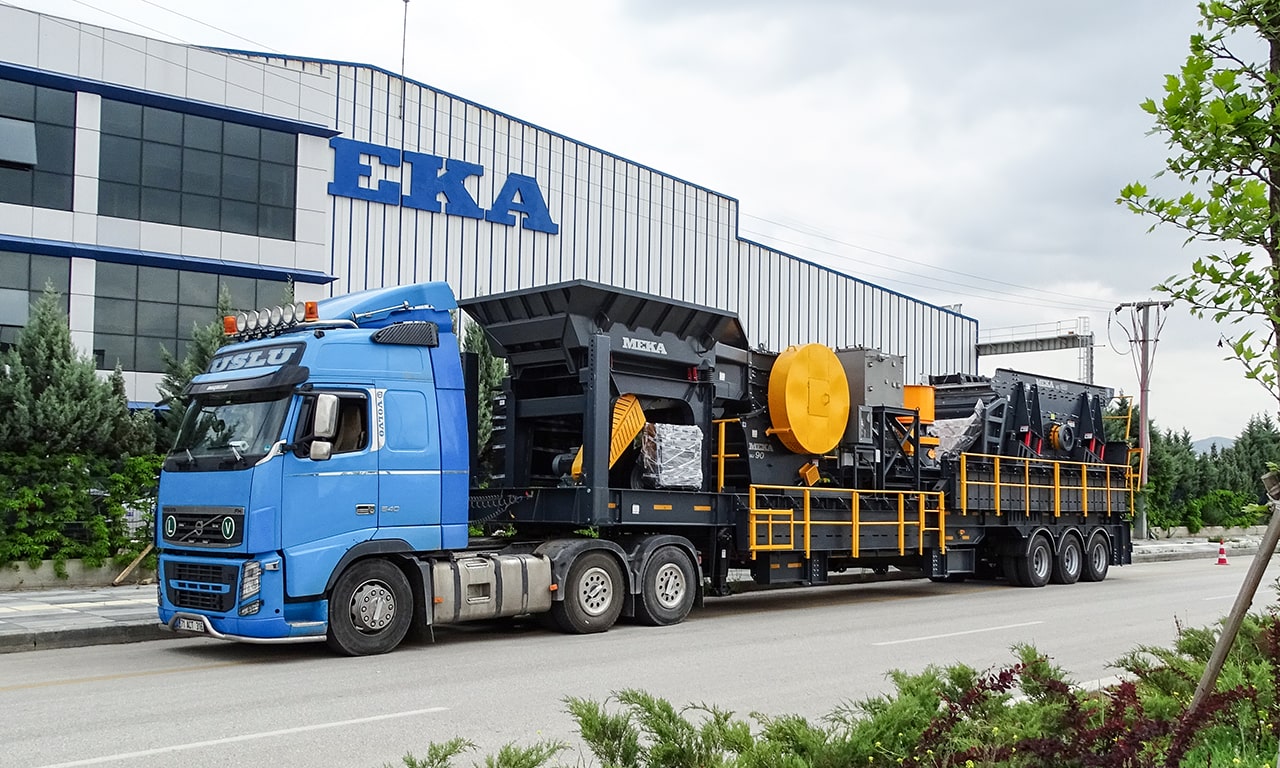

Напівмобільні установки MEKA змонтовані на колісних або опорних рамах: дробарка, грохот, живильник і конвеєри постачаються готовим модулем, випробуваним на заводі. Це скорочує монтаж із місяців до тижнів і майже повністю знімає потребу в бетонних фундаментах.

Рішення підходить, коли ділянки змінюються, коли потрібен швидкий старт або коли комплекс має працювати безпосередньо на об’єкті — наприклад, на переробці відходів знесення.

Мобільний дробильно-сортувальний комплекс — це дробильна установка або ланцюг установок, змонтованих на шасі, які можна переміщувати між майданчиками без постійної будівельної інфраструктури. Замість заливання фундаментів, монтажу металоконструкцій і підключення стаціонарного електроживлення установка прибуває на трейлері, розгортається за кілька годин і може бути переміщена знову після завершення робіт.

Термін «мобільний» охоплює найширшу категорію: будь-яку установку, розраховану на переміщення. У її межах напівмобільні (на колісному ходу) установки перевозяться на трейлерах, дозволених для доріг загального користування, які буксирує звичайний тягач. Вони підключаються до електромережі на майданчику, потребують мінімальної підготовки основи та можуть переконфігуровуватися додаванням або зняттям окремих установок з ланцюга. Мобільна дробильна установка в такому виконанні часто є варіантом з найнижчою сукупною вартістю володіння для підприємств, які мають періодично переміщуватися, але залишаються на одному місці достатньо довго, щоб виправдати повноцінне електричне підключення.

Мобільна чи стаціонарна: коли мобільне рішення виправдане?

Стаціонарний комплекс забезпечує найнижчу експлуатаційну вартість на тонну за великих обсягів і тривалого терміну відпрацювання запасів. Він також дає найбільшу гнучкість у побудові технологічної схеми та найвищу межу продуктивності. Для кар’єрів з високими річними обсягами видобутку та тривалим терміном відпрацювання запасів стаціонарні комплекси часто забезпечують найнижчу вартість на тонну в довгостроковій перспективі.

Мобільне рішення виправдане, коли виконується одна або кілька з наведених умов:

Майданчик є тимчасовим. Дорожні проєкти, будівництво гребель, постачання залізничного баласту та великі інфраструктурні контракти потребують щебеню безпосередньо на місці протягом визначеного терміну проєкту, після чого обладнання має переміститися далі.

Термін відпрацювання запасів коротший. Невеликі кар’єри з 5–10 роками рентабельних запасів рідко виправдовують капітальні вкладення в будівельну частину стаціонарного комплексу. Напівмобільна установка окупається за час роботи, після чого її переводять на інший об’єкт або продають.

Потрібно обслуговувати кілька майданчиків. Підрядники, які працюють у кількох локаціях одночасно або послідовно, виграють від установок, які можна переміщувати відповідно до зміни обсягів робіт.

Матеріал перебуває в місці використання. Перероблення бетону та асфальту часто відбувається безпосередньо на майданчику знесення або ремонту дороги. Вивезення уламків на стаціонарний комплекс і зворотне перевезення щебеню економічно невиправдані. Мобільна дробарка переносить процес подрібнення до матеріалу.

Капітал обмежений. Нижчі витрати на будівельну частину напівмобільної установки зменшують початкову потребу в капіталі, навіть якщо експлуатаційна вартість на тонну незначно вища, ніж у стаціонарного аналога.

Колісні чи гусеничні мобільні дробарки

На ринку мобільного дроблення та сортування існують два основні типи шасі:

Гусеничні установки (на гусеничному ходу) переміщуються майданчиком самостійно й не потребують зовнішнього тягача для перестановки в межах кар’єрного вибою. Вони швидко розгортаються, працюють на складнішому рельєфі та є справді самохідними. Компроміс — вища вартість, складніше транспортування (зазвичай потрібен низькорамний трал) і витрата пального бортовим дизельним двигуном.

Колісні (напівмобільні) установки перевозяться на трейлерах, дозволених для доріг загального користування, швидко розгортаються та згортаються й підключаються до електромережі на майданчику. Вони не є самохідними, а буксируються між локаціями звичайним тягачем, який більшість підприємств уже має. Після встановлення на майданчику з підключенням до мережі вони працюють від електроенергії: нижча експлуатаційна вартість, менші викиди та відсутність витрати дизельного пального під час виробництва в місцях, де доступне надійне живлення від електромережі.

Коли перемагає колісне рішення? Для більшості кар’єрних, щебеневих та інфраструктурних робіт із визначеним терміном напівмобільні колісні установки дають переконливе поєднання: транспортування дорогами загального користування з дотриманням місцевих транспортних норм і вимог до навантаження на вісь, швидке переміщення між майданчиками, підключення до дешевшої електроенергії з мережі та можливість модульно нарощувати продуктивність приєднанням додаткових установок. Для підприємств, які залишаються на одному місці тижнями або місяцями, а не переміщуються щодня в межах кар’єрного вибою, напівмобільні колісні установки зазвичай забезпечують нижчу сукупну вартість володіння.

Уся напівмобільна лінійка MEKA виконана на колісному ходу та розроблена саме для таких застосувань: кар’єри, виробництво щебеню, дорожні проєкти, вапнякові кар’єри, піщано-гравійні родовища та перероблення відходів, де тривалість роботи на майданчику виправдовує електричне підключення.

Типи мобільних установок за типом дробарки

Мобільні щокові дробарки (напівмобільні щокові дробарки)

Мобільна щокова дробарка, представлена в лінійці MEKA напівмобільною щоковою дробаркою, є стандартним вибором для мобільного первинного дроблення твердих порід. Як цілісне рішення мобільної дробарки для гірських порід вона дає змогу виконувати первинне подрібнення поблизу місця видобутку, зменшуючи потребу в переміщенні матеріалу та підвищуючи ефективність роботи майданчика.

Кожна установка мобільної дробарки для гірських порід повністю змонтована на єдиній рамі трейлера й містить колосниковий живильник, щокову дробарку та розвантажувальний конвеєр. Шафу електрообладнання під час роботи можна розміщувати на землі для зручнішого доступу та гнучкості монтажу.

Напівмобільні щокові дробарки придатні для граніту, базальту, вапняку, перероблюваного бетону та практично будь-якої твердої чи середньої твердості первинної сировини. Мобільна щокова дробильна установка зазвичай використовується як перша стадія в багатостадійних напівмобільних схемах дроблення, забезпечуючи надійну підготовку матеріалу для вторинного та третинного оброблення.

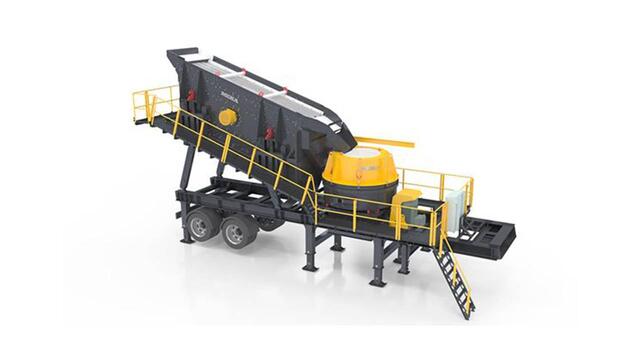

Мобільні роторні дробарки (напівмобільні дробарки HSI)

Роторні дробарки з горизонтальним валом (HSI) забезпечують вищий ступінь подрібнення та кращу форму продукту порівняно зі щоковими дробарками під час оброблення м’якших і менш абразивних матеріалів, таких як вапняк, доломіт і перероблювані матеріали.

MEKA пропонує такі напівмобільні варіанти HSI:

Напівмобільні первинні роторні дробарки поєднують колосниковий живильник з великим ходом і первинний ротор для гнучкої роботи у відкритому циклі або автономно. Посилені подвійні відбійні плити та рама з гідравлічним відкриванням роблять ці установки придатними для видобутку вапняку, виробництва цементної сировини та перероблення бетону.

Напівмобільні вторинні роторні дробарки побудовані на основі вторинної роторної дробарки з чотирма билами. Регульовані відбійні плити та керування частотою обертання ротора дають змогу отримувати широкий діапазон гранулометричного складу. Їх зазвичай встановлюють після первинної щокової або роторної дробарки у двостадійних мобільних дробильних установках, подрібнюючи проміжний матеріал до товарних фракцій.

Напівмобільні третинні роторні дробарки забезпечують фінішне тонке подрібнення та формування зерна для застосувань, де потрібен високий відсоток дрібного щебеню правильної форми.

Напівмобільні роторні дробильні установки поєднують первинну роторну дробарку з вбудованим вібраційним грохотом у замкненому циклі, видаючи кілька класифікованих продуктів з однієї установки на трейлері.

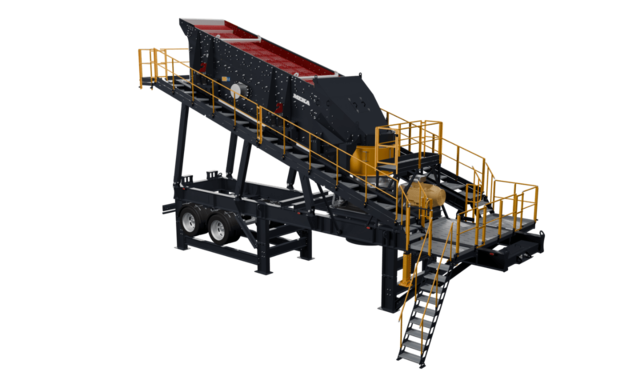

Мобільні конусні дробарки (напівмобільні конусні дробарки)

Для твердих і високоабразивних матеріалів, таких як граніт, кварцит і гравій, напівмобільні конусні дробарки часто обирають для вторинної та третинної стадій дроблення. У таких застосуваннях конусна дробарка забезпечує нижчий рівень зношування та стабільніше виробництво порівняно з ударним дробленням.

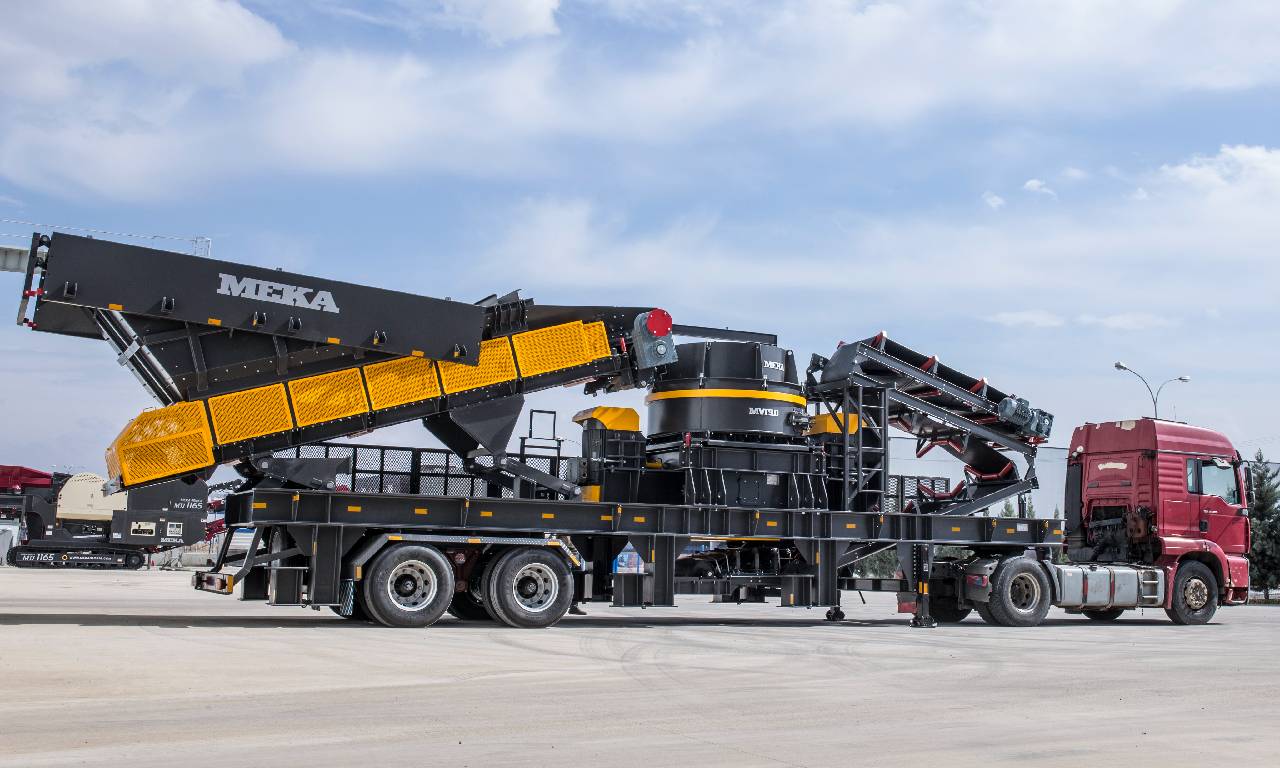

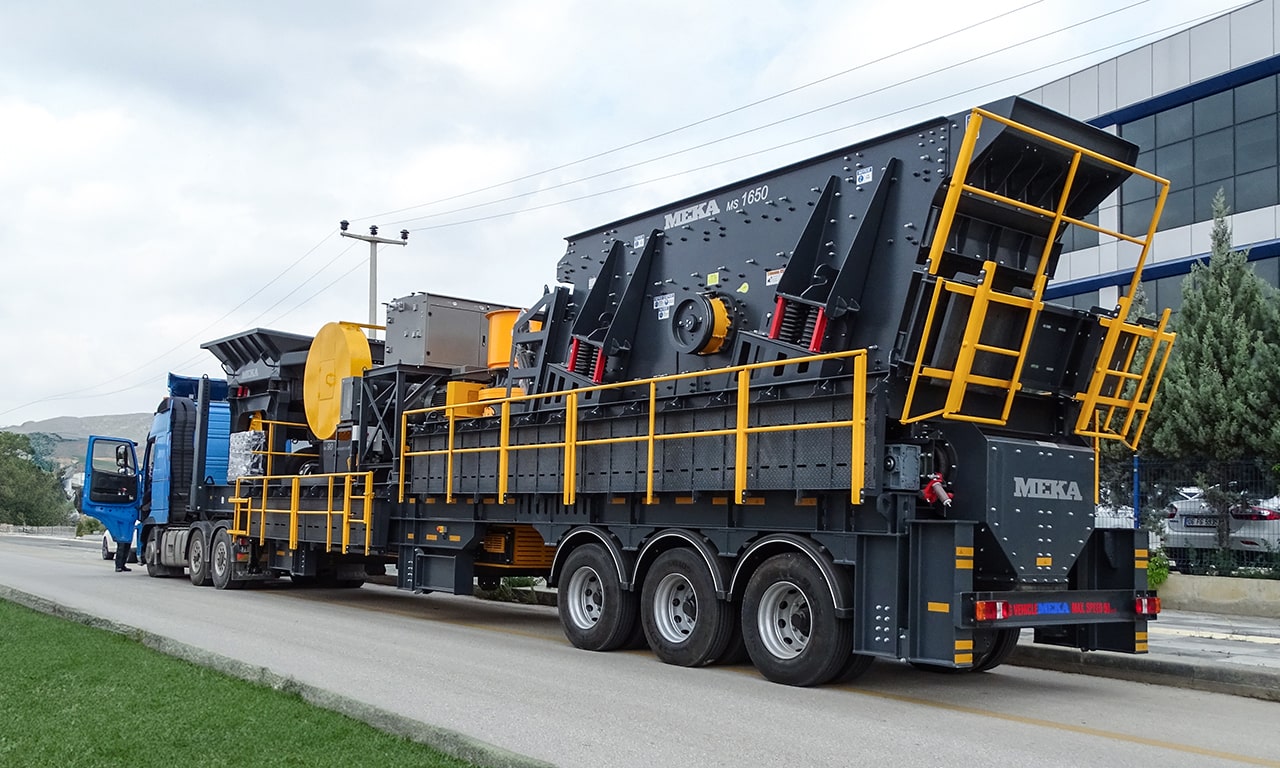

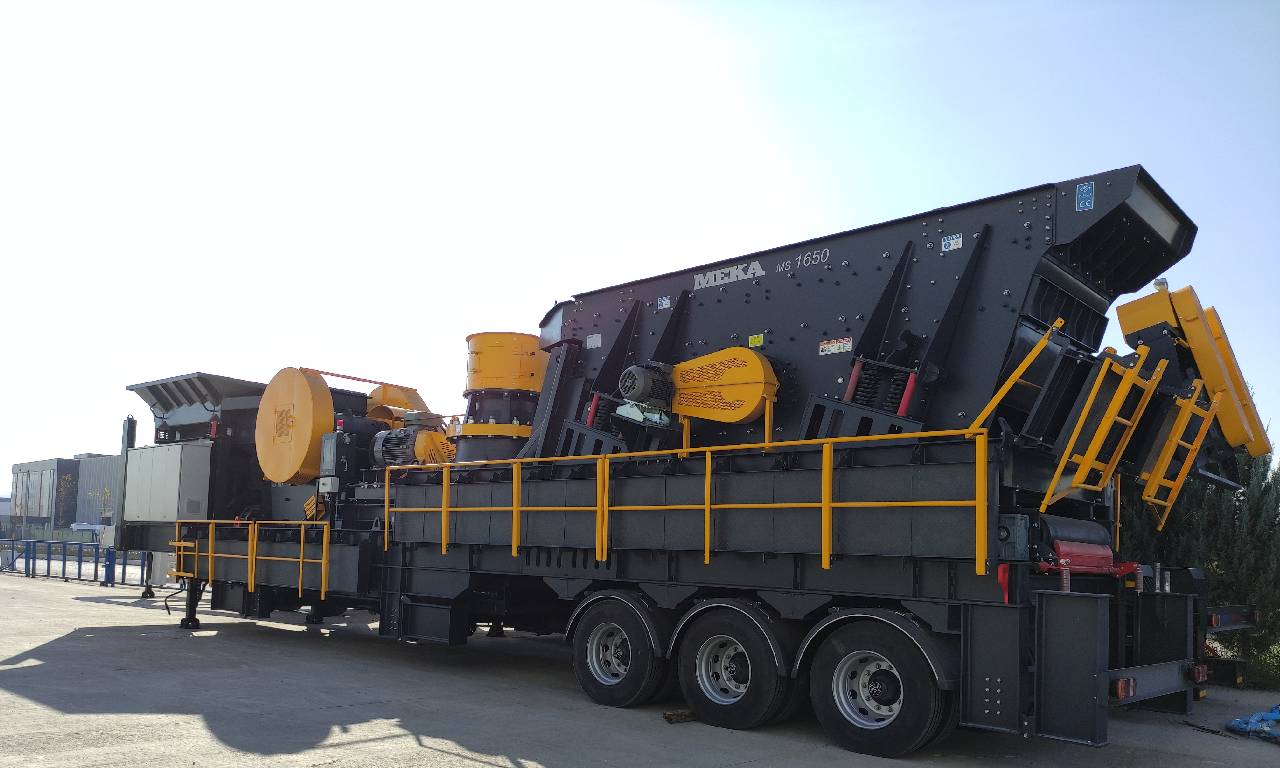

Напівмобільні конусні установки MEKA побудовані на основі конусної дробарки та скомплектовані високопродуктивним вібраційним грохотом на три або чотири деки на тому самому шасі.

Матеріал подається конвеєром з первинної установки (щокової або первинної роторної дробарки), проходить через конусну дробарку й далі класифікується вбудованим грохотом. Надрозмірний матеріал повертається в дробарку замкненим циклом, а фракції потрібного розміру відвантажуються у штабелі. Гідравлічне регулювання розвантажувальної щілини (CSS) і захист від перевантаження допомагають підтримувати надійну роботу у складних умовах.

Мобільні дробарки VSI (напівмобільні ударні дробарки з вертикальним валом)

Коли форма зерна є пріоритетом, особливо для зменшення лещадності та видовженості дрібного щебеню, або коли цільовим продуктом є штучний пісок, напівмобільну дробарку VSI можна додати як фінішну стадію дроблення.

Напівмобільні установки VSI від MEKA доступні з конфігураціями ротора G Model (камінь об камінь) і L Model (камінь об метал) у поєднанні з вібраційним живильником для роботи як з твердими абразивними породами, так і з м’якшими матеріалами.

Установки VSI зазвичай працюють як фінішна стадія у тристадійному напівмобільному ланцюгу дроблення, після первинної щокової дробарки та вторинної конусної або роторної (HSI) дробарки. Залежно від застосування їх можна інтегрувати в повний комплект мобільної дробарки для каменю, щоб виробляти високоякісний щебінь безпосередньо на об’єкті.

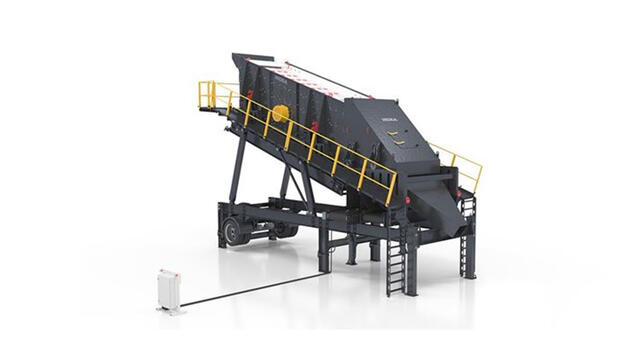

Напівмобільні грохоти

Не кожне мобільне застосування потребує дробарки. У багатьох випадках достатньо мобільного сортування, щоб розділити та класифікувати матеріал, який уже перебуває в потрібному діапазоні розмірів. Напівмобільні грохоти зазвичай використовують для розсіву наявного щебеню, видалення розкривних порід або оброблення природно градуйованого матеріалу з гравійних кар’єрів і піщаних родовищ.

Лінійка напівмобільних грохотів MEKA включає:

• Установки з похилим грохотом для надійної сухої класифікації щебеню за кількома фракціями.
• Горизонтальні сортувальні установки для застосувань, де потрібні компактні габарити або специфічні характеристики розділення.
• Сортувальні установки — комплексні рішення мобільного сортування, що поєднують живильник і кілька дек грохота на одному трейлері для ефективної високопродуктивної класифікації матеріалу.

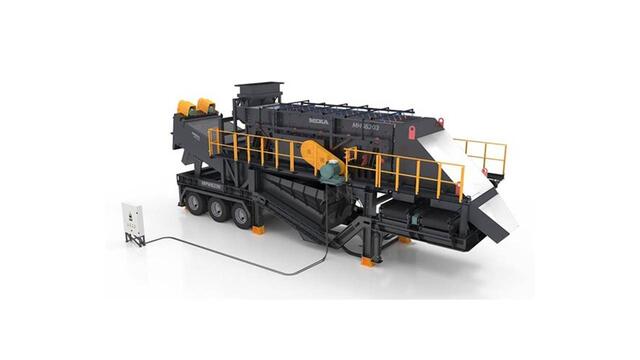

Напівмобільні промивно-сортувальні установки

Пісок і гравій часто містять глину, мул або забруднення, які потрібно видалити для відповідності будівельним вимогам. Напівмобільні промивні установки додають мобільній схемі можливість промивання та класифікації, поєднуючи піскомийку або систему класифікації піску зі зневодненням на напівмобільному шасі.

Напівмобільні промивні установки MEKA інтегруються з рештою напівмобільної лінійки, даючи змогу додати мокре оброблення до мобільного ланцюга дроблення там, де цього вимагає якість матеріалу.

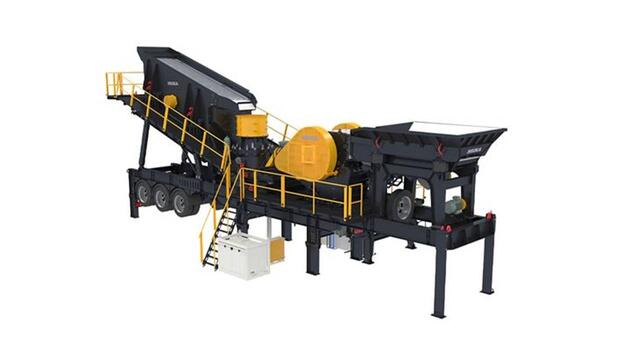

Напівмобільні двостадійні установки

Напівмобільна двостадійна установка вміщує повний цикл первинного та вторинного дроблення із сортуванням у гранично компактній конфігурації. Дві стадії дроблення та грохот з’єднані як модульний блок, який розгортається та згортається швидше, ніж окремі установки у звичайному ланцюгу. Цей формат підходить для підприємств, які часто переміщуються, потребують максимального часу роботи одразу після прибуття та обробляють середні обсяги.

Сфери застосування

Кар’єри та виробництво щебеню

Кар’єри твердих порід з коротшим терміном відпрацювання запасів або супутні родовища, віддалені від основного стаціонарного комплексу, є основною сферою застосування комбінацій напівмобільних щокових і конусних дробарок. Типовий двостадійний напівмобільний ланцюг — первинна щокова дробарка MPJ, за якою йде напівмобільна конусна дробарка з вбудованим грохотом, — може видавати три класифіковані фракції щебеню в замкненому циклі, готові до прямого відвантаження або складування.

Перероблення: будівельні відходи та відходи знесення

Майданчики знесення утворюють великі обсяги бетонного брухту, кладки та асфальту, які можна подрібнити та переробити на вторинний щебінь. Напівмобільна первинна роторна дробарка ефективно працює з матеріалом змінного розміру, часто армованим сталлю; вбудований грохот класифікує продукт. Перероблений матеріал використовується безпосередньо на майданчику як засипка, підстильний шар або основа дорожнього одягу, що суттєво зменшує витрати на перевезення та утилізацію.

Технологія перероблення будівельних відходів і відходів знесення MEKA спеціально розроблена для інтеграції з напівмобільною лінійкою дроблення. Ознайомитися з рішеннями MEKA для перероблення будівельних відходів →

Гірничодобувна промисловість

Підрядні гірничодобувні та геологорозвідувальні компанії, які працюють на кількох майданчиках, покладаються на напівмобільні дробильні установки з тієї самої причини, що й дорожні підрядники: обладнання має рухатися за проєктом. Для твердих порід підходять ланцюги з напівмобільної щокової та конусної дробарок; для м’якшої руди можна застосовувати напівмобільні роторні дробарки. Там, де руда потребує контрольованої крупності для подальшого перероблення, напівмобільні конусні дробарки або напівмобільні дробарки VSI з тонкими налаштуваннями забезпечують потрібний розмір продукту.

Дорожні та інфраструктурні проєкти

Будівництво автомагістралей, злітно-посадкових смуг, а також великі проєкти гребель і гідроелектростанцій споживають значні обсяги щебеню протягом визначеного терміну проєкту. Напівмобільні установки розгортаються в зоні будівництва або поблизу неї, переробляють місцеву гірську породу чи річковий гравій, а після завершення проєкту переміщуються або переводяться на інший об’єкт.

Перероблення за допомогою мобільних установок

Міське будівництво та реконструкція інфраструктури щороку утворюють мільйони тонн бетону, асфальту та кладки. Оброблення цього матеріалу на місці мобільною дробаркою перетворює витрати на утилізацію відходів на придатний до використання ресурс.

Напівмобільна роторна дробарка приймає розламані бетонні плити та уламки, подрібнюючи їх до заданих розмірів. Надстрічковий магнітний сепаратор видаляє арматурну сталь. Класифікований продукт — чистий щебінь із подрібненого бетону — на багатьох ринках може відповідати вимогам до підстильного шару за умови оброблення та випробувань згідно з місцевими стандартами й часто може використовуватися безпосередньо в дорожньому будівництві в межах того самого проєкту.

Як обрати: посібник з вибору мобільної дробарки

Покупці часто розуміють, що їм потрібна мобільність, ще до того, як визначаться з типом установки. Ці сім параметрів звужують коло вибору:

1. Матеріал живлення та його твердість. Для твердих високоабразивних порід (граніт, базальт, кварцит): щокова дробарка на первинній стадії, конусна — на вторинній та третинній. Для м’яких і середньої твердості порід (вапняк, доломіт, перероблюваний бетон) роторні дробарки економічніші та забезпечують вищий ступінь подрібнення. Для змішаної або невідомої сировини безпечним вибором є щокова дробарка на первинній стадії.
2. Необхідна продуктивність (т/год). Підбирайте типорозмір первинної дробарки під пікову необхідну продуктивність з урахуванням циркулювального навантаження в замкненому циклі. Занижений типорозмір первинної дробарки створює вузьке місце, яке не компенсує жодна наступна машина.
3. Розміри кінцевого продукту. Якщо достатньо одного крупного продукту, може вистачити одностадійної напівмобільної установки з вбудованим грохотом. Якщо потрібні кілька фракцій або дрібний щебінь (0–4 мм), необхідний двостадійний чи тристадійний напівмобільний ланцюг або двостадійна установка.
4. Умови майданчика та частота переміщень. Для щоденних або щотижневих переміщень у межах кар’єрного вибою перевагу можуть мати гусеничні установки. Для переміщень раз на тиждень або на місяць між майданчиками чи проєктами з доступним підключенням до електромережі колісні напівмобільні установки дають нижчу експлуатаційну вартість і простішу транспортну логістику.
5. Джерело живлення. Колісні напівмобільні установки підключаються до електромережі — це чистіше, дешевше за годину роботи та стабільніше, ніж бортовий дизель. Там, де підключення до мережі неможливе або недоцільне, живлення установки можуть забезпечити дизельні генераторні установки.
6. Конфігурація технологічної схеми. Напівмобільна двостадійна установка або напівмобільна роторна установка замкненого циклу — найпростіше рішення з однієї одиниці. Багатостадійні ланцюги з напівмобільної щокової та напівмобільної конусної дробарок забезпечують найвищу продуктивність і гнучкість. Визначте, потрібна вам окрема установка чи модульний ланцюг з кількох установок, перш ніж порівнювати окремі машини.
7. Сукупна вартість володіння. Порівнюйте не лише ціну придбання, а й: вартість швидкозношуваних деталей на тонну (суттєво залежить від твердості матеріалу та типу дробарки), вартість енергії на тонну (електроенергія проти дизеля), періодичність технічного обслуговування та залишкову вартість наприкінці проєкту. Напівмобільна установка на колісному ходу, що працює від електромережі, зазвичай демонструє суттєво нижчу експлуатаційну вартість на тонну, ніж рівноцінна гусенична установка з дизельним приводом, протягом багаторічного проєкту.

Напівмобільні рішення MEKA

Повна напівмобільна лінійка MEKA охоплює всі стадії мобільного дроблення та сортування — уся техніка на колісному ходу й розрахована на підключення до електромережі:

Напівмобільні щокові дробарки (серія MPJ) — первинне дроблення порід від твердих до м’яких і перероблюваних матеріалів. Містять щокову дробарку MJ, колосниковий живильник MGF, розвантажувальний конвеєр і Bypass конвеєр на одному трейлері, дозволеному для доріг загального користування.

Ознайомитися з напівмобільними щоковими дробарками →

Напівмобільні первинні роторні дробарки — універсальне первинне роторне дроблення вапняку, малоабразивних порід і перероблюваних матеріалів. Високий ступінь подрібнення та гідравлічне відкривання для зручності обслуговування.

Ознайомитися з напівмобільними первинними роторними дробарками →

Напівмобільні вторинні роторні дробарки (MPSI) — вторинний ротор MSI з чотирма билами для вторинного подрібнення вапняку, перероблюваних матеріалів і м’якого щебеню.

Ознайомитися з напівмобільними вторинними роторними дробарками →

Напівмобільні роторні дробильні установки — первинна роторна установка замкненого циклу з вбудованим грохотом, що видає два або три продукти з одного трейлера.

Ознайомитися з напівмобільними роторними дробильними установками →

Напівмобільні конусні дробарки — конусна дробарка серії MCH з грохотом MS на 3 або 4 деки для вторинного та третинного дроблення твердих абразивних матеріалів.

Ознайомитися з напівмобільними конусними дробарками →

Напівмобільні дробарки VSI — дробарки VSI моделей G Model і L Model для виробництва штучного піску та поліпшення форми зерна.

Ознайомитися з напівмобільними дробарками VSI →

Напівмобільні грохоти — похилі, горизонтальні та комплектні сортувальні установки для класифікації без дроблення.

Ознайомитися з напівмобільними грохотами →

Напівмобільні промивно-сортувальні установки — промивання піску та щебеню на напівмобільному шасі для сировини, забрудненої глиною.

Ознайомитися з напівмобільними промивно-сортувальними установками →

Напівмобільні двостадійні установки — компактне первинне та вторинне дроблення із сортуванням у модульній конфігурації швидкого розгортання.

Ознайомитися з напівмобільними двостадійними установками →
