تحليل النقل في محطات الكسارة والغربلة المتنقلة: الأمان الإنشائي بتحليل العناصر المحدودة (FEA)
تُعد محطات الكسارة والغربلة المتنقلة من معدات الإنتاج الحيوية التي تتميز بميزة قابلية النقل بين المواقع. غير أن قابلية النقل هذه تطرح سؤالاً هندسياً مهماً: هل تكون محطة يبلغ وزنها عشرات الأطنان آمنة إنشائياً عندما تتعرض أثناء النقل لأحمال ديناميكية ناتجة عن الطريق؟ في هذه المقالة نتناول كيف ندرس السلوك الإنشائي للمحطات المتنقلة في ظروف النقل باستخدام تحليل العناصر المحدودة (FEA – Finite Element Analysis)، ولماذا يُعد هذا التحليل لا غنى عنه في عملية التصميم.
لماذا يختلف السلوك الإنشائي في ظروف النقل؟
تكتسي دراسة السلوك الإنشائي لمحطات الكسارة والغربلة المتنقلة في وضع النقل باستخدام تحليل العناصر المحدودة (FEA) أهمية بالغة، لأن حالة حمل النقل تختلف تماماً عن ظروف التشغيل. فعندما تكون الوحدة في حالة حركة، تتصرف كهيكل طويل ومرن تحت تأثير التسارعات الرأسية الناتجة عن الطريق (عادةً 1,5–3 g)، وقوى الكبح (نحو 0,8 g)، وتأثيرات الالتواء الناجمة عن الأرض غير المستوية. وتؤدي تأثيرات الانحناء والالتواء المجتمعة هذه إلى تركّزات إجهاد في عوارض الشاسيه ووصلات المحاور ووصلات تثبيت المعدات، لا يمكن تحديدها بدقة بالحسابات اليدوية البسيطة.
عند العمل في الموقع، ترتكز المحطة على أساس ثابت وتكون الأحمال ساكنة إلى حد كبير. أما أثناء النقل، فيُحمل الهيكل على مقطورة، بعيداً عن التثبيت الجاسئ، وبعدد محدود من نقاط الربط. فكل حفرة في الطريق وكل منعطف وكل كبح مفاجئ يطبّق على الهيكل قوى ديناميكية في اتجاهات مختلفة. لهذا السبب يُعد سيناريو النقل حالة حمل مستقلة عن سيناريو التشغيل وتتطلب تحليلاً منفصلاً.
الضرر الناتج عن الكلل والأحمال الدورية
بما أن أحمال النقل دورية أيضاً، فإن الضرر الناتج عن الكلل يُعد معياراً أساسياً في التصميم. وحتى لو ظلت الإجهادات القصوى دون حد الخضوع، فإن الأحمال المتكررة على مدى عشرات عمليات الشحن قد تؤدي إلى بدء تشقّقات في خطوط اللحام ووصلات العوارض وكوابيل الربط. ويتيح تحليل العناصر المحدودة (FEA) تقييم مديات الإجهاد في ظل سيناريوهات تسارع واقعية، ومن خلال تحديد المناطق التي يجب تحسينها في المنتج قبل الإنتاج، يمكّن من الحيلولة دون الأضرار المحتملة عبر إجراءات مثل زيادة السماكة أو التقوية أو تحسين هندسة اللحام.
مقارنة بين ظروف النقل وظروف التشغيل
| المعيار | ظرف التشغيل | ظرف النقل |
| التسارع الرأسي | ~1 g (ساكن) | 1,5 – 3 g (ديناميكي) |
| القوة الطولية (الكبح) |
لا يوجد |
~0,8 g |
| تأثير الالتواء | الحد الأدنى | مرتفع (أرض غير مستوية) |
| نوع الإسناد | أساس ثابت / أرجل | نقاط ربط محدودة |
| طبيعة الحمل | ساكن + اهتزاز | ديناميكي دوري |
| المنطقة الحرجة | عناصر الإنتاج، فتحة التغذية | الشاسيه، المحور، خطوط اللحام |
توزيع الحمل المحوري والامتثال القانوني
كما أن تحليل النقل ضروري أيضاً من حيث توزيع الأحمال والامتثال للوائح القانونية. ففي المحطات المتنقلة التي تتراوح كتلتها في المتوسط بين 30 و70 طناً، تغيّر قوى القصور الذاتي المتولدة أثناء الكبح والتسارع ردود أفعال المحاور والـ kingpin بشكل كبير. ويتيح تحليل العناصر المحدودة (FEA) التنبؤ بردود أفعال الإسناد والسلوك الإنشائي في ظل سيناريوهات نقل مختلفة؛ وبذلك تُستوفى حدود الحمل المحوري مع تجنب زيادة الوزن غير الضرورية. ويقلّل هذا النهج من خطر العطل ويرفع في الوقت نفسه من موثوقية التصميم الإجمالية.
كيف يُطبَّق تحليل العناصر المحدودة (FEA) في تحليل النقل؟
تحليل العناصر المحدودة هو طريقة هندسية تقسّم الهيكل المعقد إلى آلاف العناصر الصغيرة وتحسب عددياً الإجهاد والتشوه وقوى رد الفعل عند كل نقطة. وفي تحليل نقل المحطات المتنقلة، تُطبَّق هذه الطريقة بالخطوات التالية:
1. النمذجة الهندسية: يُعد النموذج ثلاثي الأبعاد (CAD) للمحطة في وضع النقل مع نقاط الرفع ومواضع المحاور ووصلة الـ kingpin.
2. إنشاء الشبكة (Mesh): تُشبَّك البنية بعناصر أصغر حجماً في المناطق التي يُتوقع فيها تركّز الإجهاد (خطوط اللحام، وصلات الكوابيل، وصلات المحاور).
3. الشروط الحدية والتحميل: تُعرَّف شروط إسناد الـ kingpin والمحاور؛ ويُطبَّق على النموذج التسارع الرأسي (1,5–3 g) والكبح (0,8 g) والأحمال الجانبية (المنعطف، الرياح) كحالات حمل منفصلة.

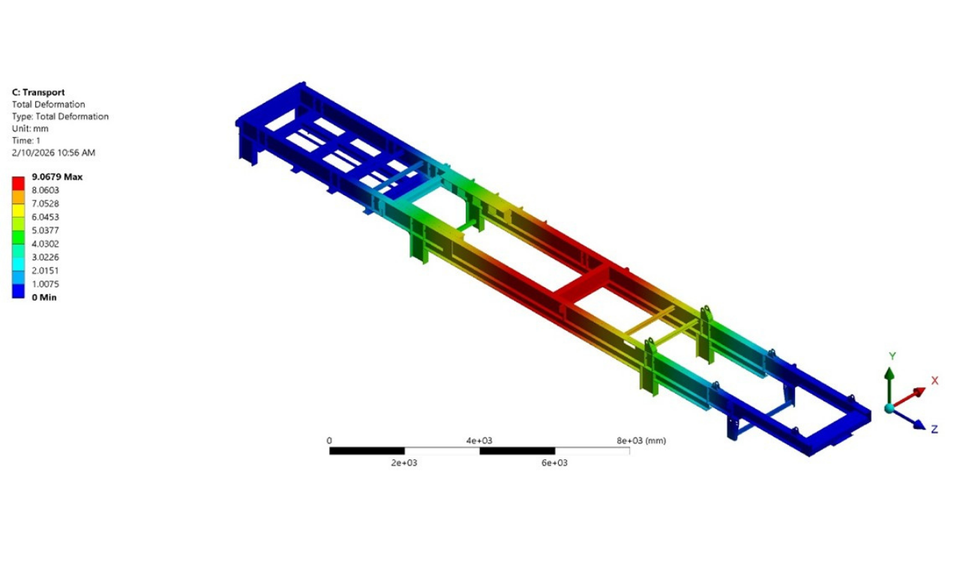

4. الحل والتقييم: تُدرَس نتائج التحليل من خلال توزيع إجهاد فون ميزس (von Mises) وخطوط كنتور التشوه وقوى رد الفعل عند الإسناد. وتُحدَّد المناطق الحرجة وتُجرى التحسينات التصميمية اللازمة.
نهج MEKA
في MEKA Global، وانطلاقاً من فلسفتنا في تصميم محطات متنقلة معمّرة وموثوقة، نُجري تحليلات العناصر المحدودة في تصاميمنا بعناية ودقة فائقتين، للحد من مخاطر الأعطال الإنشائية التي قد تنشأ سواء في الموقع أو أثناء النقل.
وبمرجعياتنا التي تتجاوز 4.500 محطة ومعدة مركّبة في أكثر من 110 دول، نطوّر باستمرار نماذج التحليل لدينا في كل تصميم جديد بالاعتماد على بيانات واقعية مستمدة من الميدان. ويضمن هذا الالتزام لعملائنا معدات تعمل بكفاءة في الموقع ويمكن نقلها بأمان في آن واحد.
الخلاصة
في محطات الكسارة والغربلة المتنقلة، يُعد تحليل النقل جزءاً من عملية التصميم لا يمكن إغفاله. فالمحطة التي تعمل بلا عيب في الموقع قد تتعرض لأضرار جسيمة أثناء الشحن إذا لم تكن تتمتع بأمان إنشائي كافٍ في ظروف النقل. ويُعد تحليل العناصر المحدودة (FEA) الأداة الهندسية الأكثر فعالية التي تتيح لنا اتقاء هذه المخاطر بالتنبؤ بها في مرحلة التصميم.
الأسئلة الشائعة
لماذا يُعد تحليل النقل ضرورياً في محطات الكسارة والغربلة المتنقلة؟
تختلف الأحمال الديناميكية أثناء النقل (الحفر، الكبح، المنعطفات) اختلافاً كبيراً عن الأحمال الساكنة التي تُصادَف في الموقع. وفي وحدة يتراوح وزنها بين 30 و70 طناً، قد تسبب هذه القوى إجهادات حرجة في الشاسيه ووصلات المحاور. ويتيح تحليل النقل تحديد هذه المخاطر في مرحلة التصميم.
ما سيناريوهات الأحمال المستخدمة في تحليل النقل بتقنية FEA؟
تشمل السيناريوهات النموذجية التسارعات الرأسية للطريق (1,5–3 g)، وقوى الكبح (0,8 g)، وتأثيرات الرياح الجانبية والمنعطفات، إضافة إلى أحمال الالتواء الناتجة عن الأرض غير المستوية. وتُحدَّد هذه السيناريوهات عادةً استناداً إلى معايير مثل EN 12999 وISO 8686 وإلى الخبرة الميدانية.
كيف يُتقى الضرر الناتج عن الكلل أثناء النقل؟
يُتقى الضرر الناتج عن الكلل من خلال تحديد المناطق الحرجة نتيجة تقييم مديات الإجهاد بتقنية FEA. وتُعد زيادة السماكة وإضافة عناصر التقوية وتحسين هندسة اللحام وتحسين تفاصيل الوصلات من أكثر التدابير الوقائية شيوعاً.
ما هو تحليل العناصر المحدودة (FEA)؟
تحليل العناصر المحدودة (Finite Element Analysis) هو طريقة محاكاة تقسّم الهياكل الهندسية المعقدة إلى آلاف العناصر الصغيرة وتحسب عددياً الإجهادات والتشوهات والقوى عند كل نقطة. ويتيح كشف نقاط الضعف التصميمية قبل تصنيع نموذج أولي مادي.
