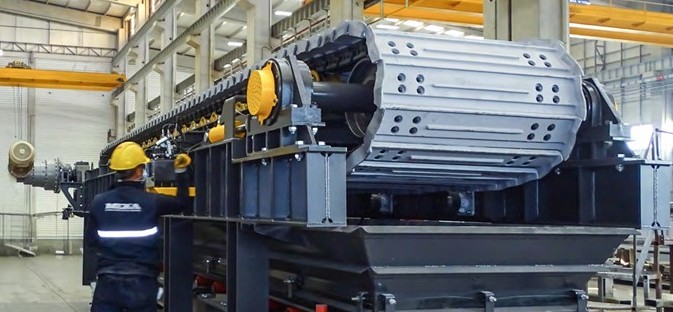

الدليل الشامل للمغذيات الصفائحية

ما هو المغذي الصفائحي؟

المغذيات الصفائحية هي أجهزة ميكانيكية تُستخدم لنقل المواد بشكل منتظم إلى الكسارات أو المعدات الأخرى. وتُستخدم عادةً لتغذية الكسارات الأولية، لكنها تعمل بكفاءة أيضًا في التطبيقات الأولية والثانوية والثالثية: كمغذيات أولية، ولتفريغ الكسارة الأولية، وفي أكوام التخزين، وفي محطات التفريغ بالسكك الحديدية، وفي صوامع التخزين. وتُعد هذه المغذيات مناسبة بشكل خاص للتعامل مع المواد الصلبة والكاشطة والقاسية، وتتحمل الصدمات الشديدة. كما يمكنها التعامل مع الكتل الكبيرة من المواد وتلبية احتياجات السعات الصغيرة والكبيرة على حد سواء

التطور التاريخي للمغذيات الصفائحية

أواخر القرن التاسع عشر: يعود أول استخدام للمغذيات إلى هذه الفترة، حيث ظهر المغذي الصفائحي كحل للتعامل مع المواد ومعالجتها.

أوائل القرن العشرين: استُخدمت في صناعتي الأسمنت والتعدين.

الربع الأول من القرن الحادي والعشرين: أصبح المغذي الأكثر استخدامًا للكسارات في المرحلة الأولى.

تصميم المغذي الصفائحي ومكوناته

مجموعة عمود الرأس: يحتوي المغذي الصفائحي على عمود رأس قوي مزود بتروس سلسلة مصنوعة على شكل أقسام ومتصلة بمحور. وترتكز هذه المجموعة على محامل متينة تُشحّم من أغطية النهايات. ويتم الحفاظ على ثبات المغذي بواسطة كتل إيقاف ملحومة بالإطار. والمحامل محكمة الغلق لمنع دخول الأتربة، وتُثبَّت مبيّتاتها بإحكام على الإطار لتحمّل الأحمال الثقيلة

الإطار الرئيسي: صُمِّم الإطار الرئيسي للمغذي الصفائحي لتحمّل الأحمال الصعبة وليدوم طويلًا. وهو مصنوع من مقاطع فولاذية ملحومة تشكّل قاعدة متينة للأجزاء العاملة. وتُصمَّم الأجزاء الرئيسية الكبيرة من الإطار على شكل أقسام لتقليل تكاليف الشحن وتسهيل التركيب. كما يتيح ذلك نقله عبر آبار المناجم والأنفاق.

مجموعة شد بكرة الذيل: تساعد بكرات الجرّار في المغذي الصفائحي السلسلة والصفائح على العودة بسلاسة إلى سطح العمل دون الحاجة إلى صيانة. وهذه البكرات محكمة الغلق بشكل دائم ومقاسة لتناسب السلسلة. وهي مثبتة بإطار للضبط ومربوطة بالبراغي بإطار المغذي، مع أسنان لولبية كبيرة لسهولة الضبط. ويتطلب هذا الترتيب قدرًا ضئيلًا جدًا من الضبط طوال عمر السلسلة.

بكرات الحمل: بكرات مسار الجرّار في المغذي الصفائحي مشحّمة مدى الحياة، مما يوفر طريقة خالية من الصيانة لدعم الأحمال الثقيلة. وتوضع هذه البكرات متقاربة بالقرب من القادوس لمنع ترهّل السلسلة تحت الوزن. وتكون أكثر تباعدًا في منطقة الحمل بالمغذي. ويمكن إزالة أجزاء من قنوات الدعم بسهولة، مما يسهّل استبدال البكرات عند الحاجة

السلسلة: تُستخدم سلاسل الجرّار لقوتها وموثوقيتها في الظروف الصعبة. وهي مصممة بعوامل أمان للخدمة المستمرة طويلة الأمد. وتشمل المقاسات الشائعة FL4 وD4 وD7 وD9 وD10 وD11

بكرات العودة: بكرات الجرّار العلوية في المغذي الصفائحي مشحّمة بشكل دائم، مما يوفر طريقة خالية من الصيانة لحمل الأحمال على جانب العودة. وهذه البكرات متباعدة لدعم مجموعة السلسلة والصفائح بشكل جيد. ولتسهيل الصيانة، يمكن استبدال بكرات العودة من خارج الإطار

الصفائح المصبوبة: تُستخدم الصفائح المصبوبة من الفولاذ المنغنيزي على السلاسل D4 والأكبر. وتحتوي على حواف خاصة للحد من التسرب والمساعدة على الإمساك بالمادة. والأطراف ناعمة للتفاعل مع الحواجز الجانبية، وتحمي وسائد التآكل الإضافية في الأسفل من صدمات الأحمال الثقيلة.

تروس القيادة: تأتي تروس قيادة السلسلة في ثلاثة أجزاء وتُربط بالبراغي بمحور. وأسنانها العريضة القابلة للعكس مصممة بمقدار نصف سن. وتتلامس جميع الأسنان بعد دورتين للترس. وبما أن التروس مكونة من ثلاثة أقسام، يمكن قلب ثلثها دون الحاجة إلى إزالة السلسلة.

ناقل التنقيط: لالتقاط المواد الناعمة والجافة التي قد تنزلق بين الصفائح، يمكن استخدام حزام تنقيط. ويُصنع هذا الحزام من أجزاء ناقل قياسية ويتحرك بسرعة نحو 20 قدمًا في الدقيقة (6 أمتار في الدقيقة).

التشحيم: التشحيم مطلوب فقط لعمود رأس المغذي الصفائحي، لأن المكونات الأخرى محكمة الغلق بشكل دائم. ويتضمن كل مغذٍ خطوط تشحيم قياسية تؤدي إلى منطقة مشتركة على الإطار لسهولة الوصول. واختياريًا، يمكن توفير معدات تشحيم أوتوماتيكية.

حبال السحب / مفتاح الحركة: تُزوَّد المغذيات الصفائحية بحبال إيقاف طارئ قياسية وبمفتاح استشعار للسرعة الصفرية.

ما هي مزايا المغذيات الصفائحية

متعددة الاستخدامات من حيث السعة والأحجام التي تتعامل معها.

مناسبة للمواد الصلبة والكاشطة والرطبة والطينية.
عمر خدمة طويل مع حد أدنى من الصيانة.
يمكن أن تعمل أفقيًا أو بميل.
توفّر معدل تغذية دقيقًا.

مبدأ عمل المغذي الصفائحي

تنقل المغذيات الصفائحية المواد من القادوس إلى وجهتها بسرعة ثابتة. وتتكون من إطار وأجزاء الهيكل السفلي وعمود رأس وعمود ذيل وصفائح ومحرك. وتلتف سلسلة الهيكل السفلي حول عمودي الرأس والذيل، وتتحرك الصفائح المثبتة بالسلسلة فوق بكرات الهيكل السفلي. وعادةً ما يوضع المغذي الصفائحي أسفل فتحة تفريغ القادوس. وعندما يدور عمود الرأس، يسحب المادة من القادوس مع الصفائح. ويتحكم حجم الفتحة وسرعة الصفائح في تدفق المادة. وهذه المغذيات قابلة للتخصيص لمختلف الاستخدامات واحتياجات التركيب، مما يتيح ضبط تدفق المادة، مثل عمقه، للحصول على التدفق المطلوب.

الاستخدام الصناعي

يؤدي المغذي الصفائحي أدوارًا متنوعة في مناولة المواد، مثل العمل كمغذٍّ أولي، والمساعدة في تفريغ الكسارة الأولية، والعمل في تغذية أكوام التخزين، والمساعدة في التفريغ بالسكك الحديدية، وتسهيل نقل المواد من صوامع التخزين

ما الذي ينبغي مراعاته عند اختيار المغذي الصفائحي

نوع المادة: حدّد نوع المادة التي تتم مناولتها.
الكثافة الظاهرية: تحدد السرعة والقدرة اللازمتين للطاقة الإنتاجية المطلوبة بالطن في الساعة.
حجم المادة: دوّن الارتفاع والعرض والعمق.
درجة حرارة المادة: ضع في الاعتبار درجة حرارة المادة.
محتوى الرطوبة: ضع في الاعتبار مستوى الرطوبة.
أقصى حجم للتغذية: مهم لتحديد حجم المغذي.
خصائص المادة: هل هي حرة التدفق أم لزجة أم غير كاشطة أم كاشطة قليلًا أم كاشطة جدًا؟
السعة المطلوبة: تُحدَّد بالطن في الساعة.
عرض المغذي: يُفضَّل أن يكون ضعف أقصى حجم للتغذية لمنع تكوّن الأقواس.
طول المغذي: الطول الأمثل للأداء المطلوب وكفاءة استغلال المساحة.
زاوية التشغيل: دوّن زاوية التشغيل بالدرجات.
طريقة التحميل: كيف سيتم تحميل المغذي (مثل شاحنة، لودر)؟
وجهة التفريغ: أين سيفرّغ المغذي (مثل كسارة، ناقل)؟
معدل التغذية: حدّد معدل التغذية المطلوب.
المساحة المتاحة: ضع في الاعتبار المساحة التي سيوضع فيها المغذي.
نوع القيادة: اختر بين السرعة الثابتة أو السرعة المتغيرة أو القدرة الهيدروليكية أو المحرك الكهربائي.
ارتفاع الموقع ودرجة حرارته: ضع في الاعتبار الظروف البيئية.
الخصائص الكهربائية: ضع في الاعتبار التمديدات الكهربائية للموقع

ممارسات صيانة المغذي الصفائحي

تشمل الصيانة الدورية تشحيم المحامل، وربط البراغي، واستبدال الأجزاء البالية، وتنظيف منطقة العمل. وينبغي الانتباه إلى الأصوات أو الاهتزازات غير المعتادة التي قد تشير إلى خلل. وبشكل عام، تُعد المغذيات الصفائحية أساسية في البيئات الصناعية الشاقة، إذ توفر مناولة فعّالة وموثوقة لمجموعة متنوعة من المواد الصعبة.
