ما هي طاحونة الشفرات؟ مبدأ العمل والمزايا
ما هي طاحونة الشفرات
طاحونة الشفرات مصممة لفصل وطحن وغسل وتنظيف الركام والحصى المكسّر بأحجام تتراوح من 0 إلى 75 مم من الطين اللزج بهدف زيادة كفاءة الغربلة، وغالبًا ما تُستخدم قبل الغربلة.
طاحونة الشفرات تُصنع بأحجام مختلفة بعمود مفرد أو مزدوج وفقًا لحجم العمل المطلوب والسعة وحجم الصخور ومحتواها.

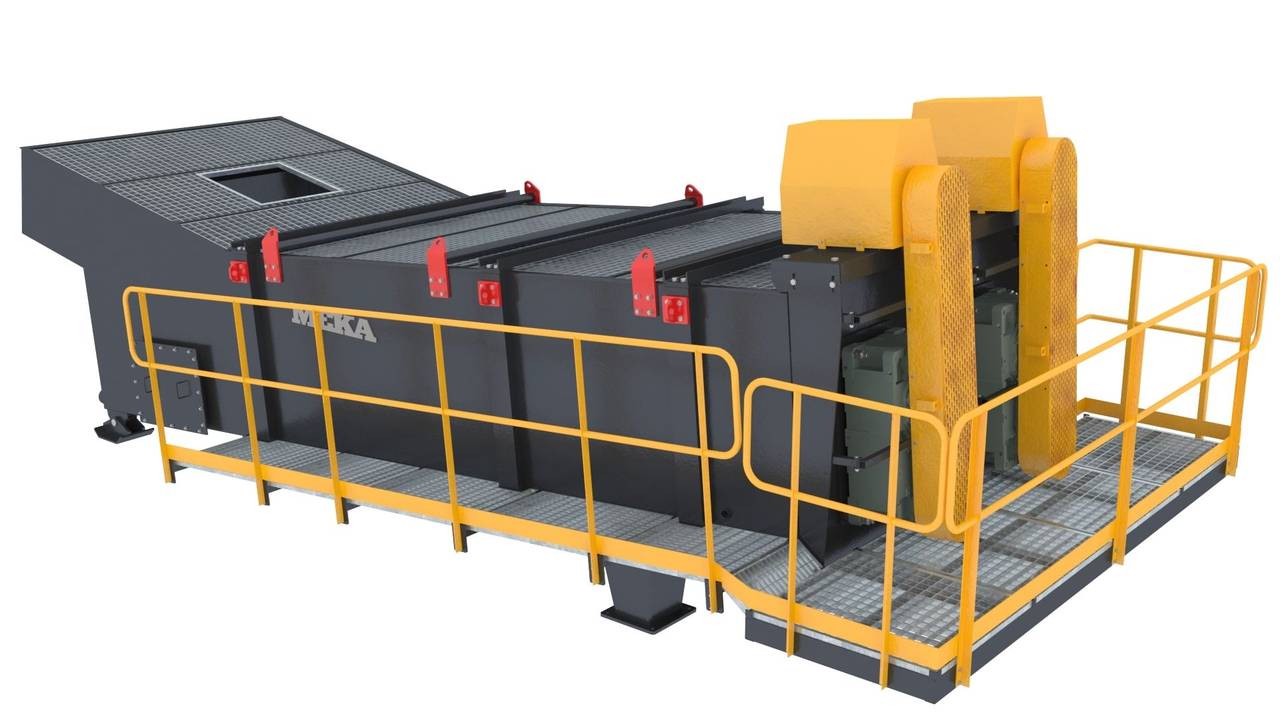

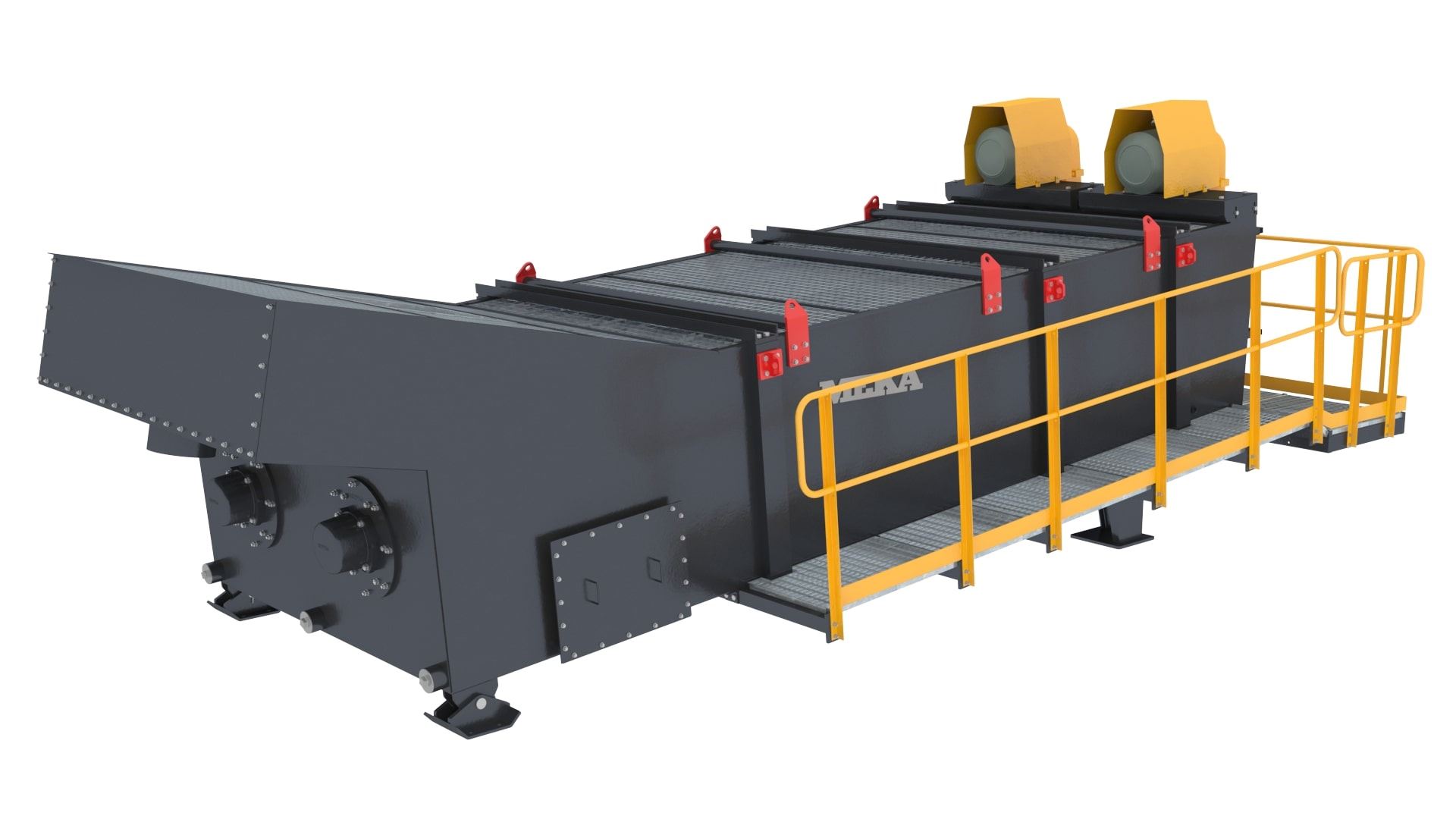

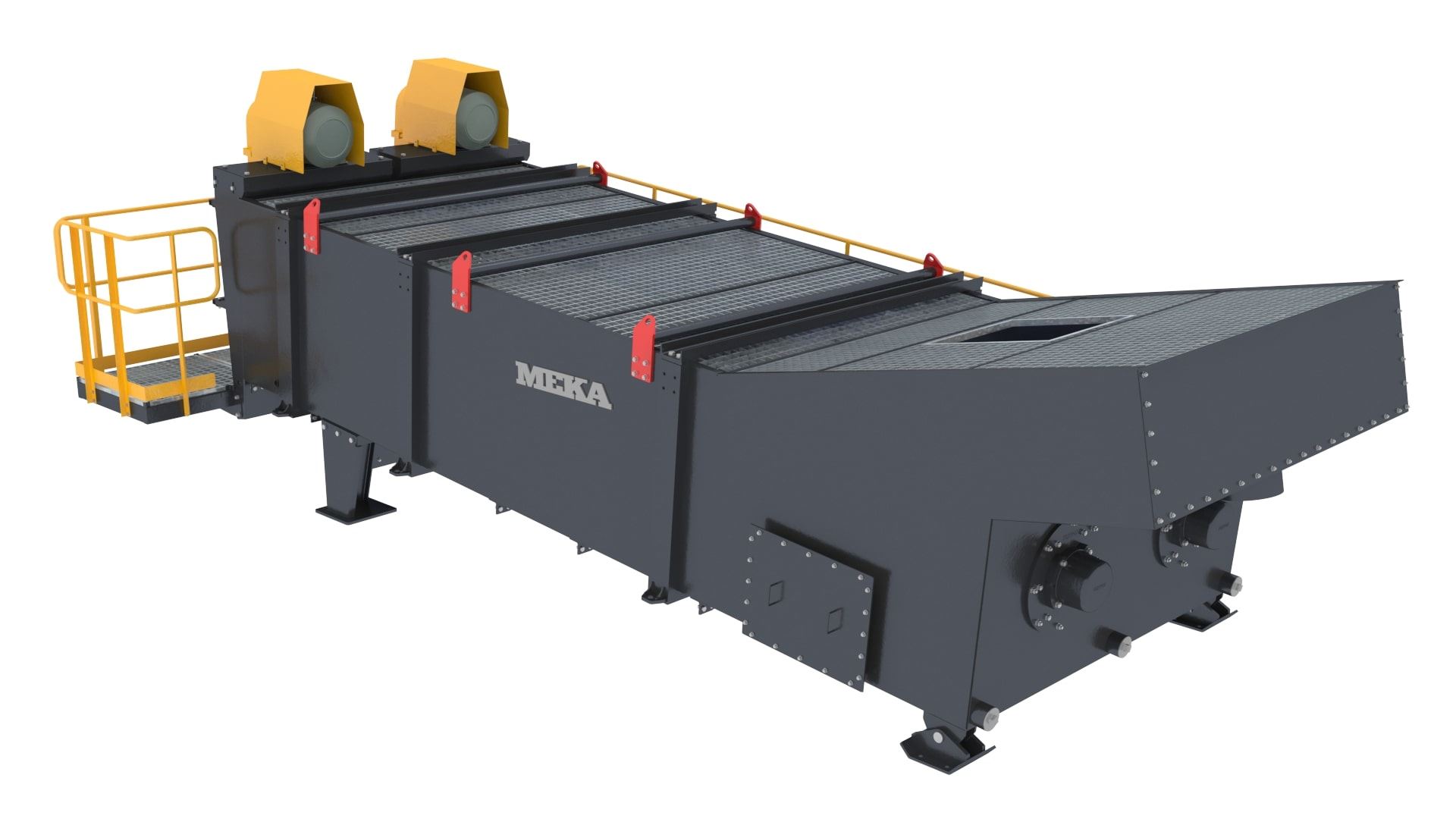

تصميم طاحونة الشفرات ومكوناتها
طاحونة الشفرات تتكون من عمودين مزوّدين بشفرات ومجاديف حلزونية الشكل تدور داخل حوض تبادلي الحركة. يرتكز العمودان الدوّاران على محامل من الجانبين. وتُصنع الشفرات المثبتة على العمود من مادة مقاومة للصدم والاحتكاك.
تتكون طاحونة الشفرات من الأجزاء التالية:
الهيكل الرئيسي: يتميز الهيكل بتصميم متين ويعمل بزاوية من 0° إلى 5° بالنسبة للأرض. وما يميز طاحونة الشفرات عن غيرها من غسالات المواد هو أن الماء والمادة يُفرَغان معًا، ولا يوجد نظام ناقل منفصل لتصريف المياه.
الأعمدة: يوجد داخل الحوض عمودان مصنوعان من أنبوب سميك الجدار، يدوران في اتجاهين متعاكسين، ومزوّدان بشفرات ومجاديف للتحريك والكشط.
محامل الأعمدة: يرتكز كل عمود على محامل من جانبي الحوض بحيث لا يتأثر بالمياه المحيطة ويتيح صيانة سهلة.
نظام الحركة: تُدار الأعمدة داخل الحوض بواسطة نظام محرك كهربائي ومخفّض سرعة واحد أو اثنين. ويتم نقل القدرة والحركة بين المحرك والمخفّض عبر السير والبكرة، وتدور الأعمدة المتصلة بأعمدة خرج المخفّضات في ظروف سرعة منخفضة وعزم دوران مرتفع. ويمكن تغيير سرعة نظام الحركة حسب التطبيق.
شفرات الطحن والمجاديف: تعمل شفرات الطحن والمجاديف المرتّبة على العمود من جهة على تكسير المادة داخل الحوض، ومن جهة أخرى على دفعها نحو المخرج. ويمكن أيضًا عكس اتجاه بعض المجاديف لدفع المادة إلى الخلف على طول العمود لخلط الصخور. وتُصنع الشفرات والمجاديف من مواد مصبوبة مقاومة للتآكل.
نظام التزييت: تحتاج كل معدة دوّارة إلى التزييت. وتُزيَّت الأجزاء المتحركة في المخفّض، وخاصة محامل الأعمدة التي تتطلب تزييتًا منتظمًا، على فترات منتظمة بواسطة نظام تزييت يدوي أو أوتوماتيكي.
ما هي مزايا طاحونة الشفرات
على الرغم من أن طاحونة الشفرات تشبه في تصميمها غسالات المواد الخشنة، إلا أنها تختلف عنها:
- بالإضافة إلى غسل المادة، تتمتع طاحونة الشفرات أيضًا بالقدرة على فصل كتل الطين عن طريق تفتيتها بواسطة الشفرات المثبتة على العمود.
- تُغسل جميع المواد التي تُغذَّى إلى طاحونة الشفرات وتُفتَّت ثم تُنقل إلى العملية التالية. كما لا يوجد في حوض الهيكل أي منفذ يفيض منه ماء الطين ويخرج، بل يُنقل كامل الماء والمادة المُغذَّيَين إلى الحوض إلى العملية التالية.
- تعمل طواحين الشفرات أفقيًا أو بزوايا منخفضة تتراوح بين 0° و5°. ونظرًا لعدم وجود نظام فيضان في زاوية العمل والحوض، يمكن ضبط السعة وفقًا للمادة وتحقيق سعة أعلى مقارنةً بغسالة المواد الخشنة.
- يمكن تغيير عدد وترتيب الشفرات والمجاديف على العمود وفقًا لكمية الطين القابل للذوبان في المادة المراد غسلها.
- بما أن عملية الغسل هي الهدف الثانوي لطاحونة الشفرات، فإن التشغيل يتطلب كمية قليلة من الماء.
مبدأ عمل طاحونة الشفرات
يُخلط الخام الذي يُغذَّى إلى الحوض بواسطة المجاديف المثبتة على العمود التي ترفع المادة وتقلبها، بينما تطحن الشفرات المثبتة على العمود المادة وتكسّرها.
تُستخدم المجاديف المثبتة على الأعمدة لتنظيف وكشط وتفتيت جزيئات الطين القابلة للذوبان في الماء الموجودة مع الصخور. وكثيرًا ما تُزاد فعالية هذه المعدة باستخدام حلزونات أو مناخل للغسل المسبق. وبذلك يمكن الحصول على رمل نظيف أو صخر نظيف.
يمكن تصنيع طواحين الشفرات بأحجام وتصاميم مختلفة وفقًا لظروف التطبيق المحددة وبحسب نوع التشغيل ونوع الخام. وغالبًا ما تُستخدم مع معدة لاحقة.
ما الذي يجب مراعاته عند اختيار طاحونة الشفرات
- يجب اختيار السعة وفقًا للغرض من التشغيل.
- يجب أن تكون مجاديف الطاحونة مصنوعة من مادة مقاومة للتآكل.
- يجب أن يكون ميل الأعمدة وسرعتها قابلين للتغيير.
- يجب أن يكون هناك نظام لحماية نظام الإدارة والأعمدة من المواد شديدة الصلابة الموجودة في البيئة المحيطة.
- يجب أن يكون من الممكن تغيير عدد ومواقع شفرات الطحن والمجاديف على الأعمدة.
ممارسات صيانة طاحونة الشفرات والمشكلات الشائعة وحلولها
في طواحين الشفرات، تتآكل الشفرات والمجاديف المثبتة على الأعمدة داخل الحوض بعد فترة معينة من الزمن نتيجة تلامسها مع الخام. وينبغي أن يكون استبدال المعدات المتآكلة سهلًا.
ستقلل الصيانة الدورية لعناصر الإدارة من احتمال تعطل طواحين الشفرات.
يُزوَّد محمل الجانب الحر (التابع) للأعمدة بأنظمة إحكام وحشيات مصممة خصيصًا لحماية المحمل والعمود الحر من ملامسة السوائل.
لماذا تختار طاحونة الشفرات من MEKA
يمكن تغيير عدد وشكل الشفرات والمجاديف وفقًا للتطبيق.
تتمتع الشفرات المصنوعة من Ni-Hard والمطلية بالكروم والمجاديف المصبوبة بعمر خدمة طويل جدًا.
يتيح صندوق التروس المتين زيادة كفاءة الغسل من خلال خفض سرعة التشغيل وإطالة مدة بقاء المادة داخل الغسالة.
تُصنع الأعمدة من فولاذ سميك عالي الجودة مناسب لظروف العمل الشاقة.
صُمم حوض الهيكل من النوع المتين لعمر خدمة طويل.
ترتكز الأعمدة على محامل من خارج الحوض، مما يجعل صيانة المحامل سهلة.
يوجد نظام حماية لحماية الأجزاء المتحركة من المواد الصلبة المحتملة.
