Що таке лопатевий млин? Принцип роботи та переваги

Що таке лопатевий млин

Лопатевий млин  призначений для відокремлення, дроблення, промивання та очищення заповнювачів і щебню розміром від 0 до 75 мм від липкої глини з метою підвищення ефективності грохочення; часто застосовується перед грохоченням.

Лопатевий млин  виготовляється різних розмірів, одновальний або двовальний, залежно від обсягу роботи, продуктивності, розміру та складу породи.

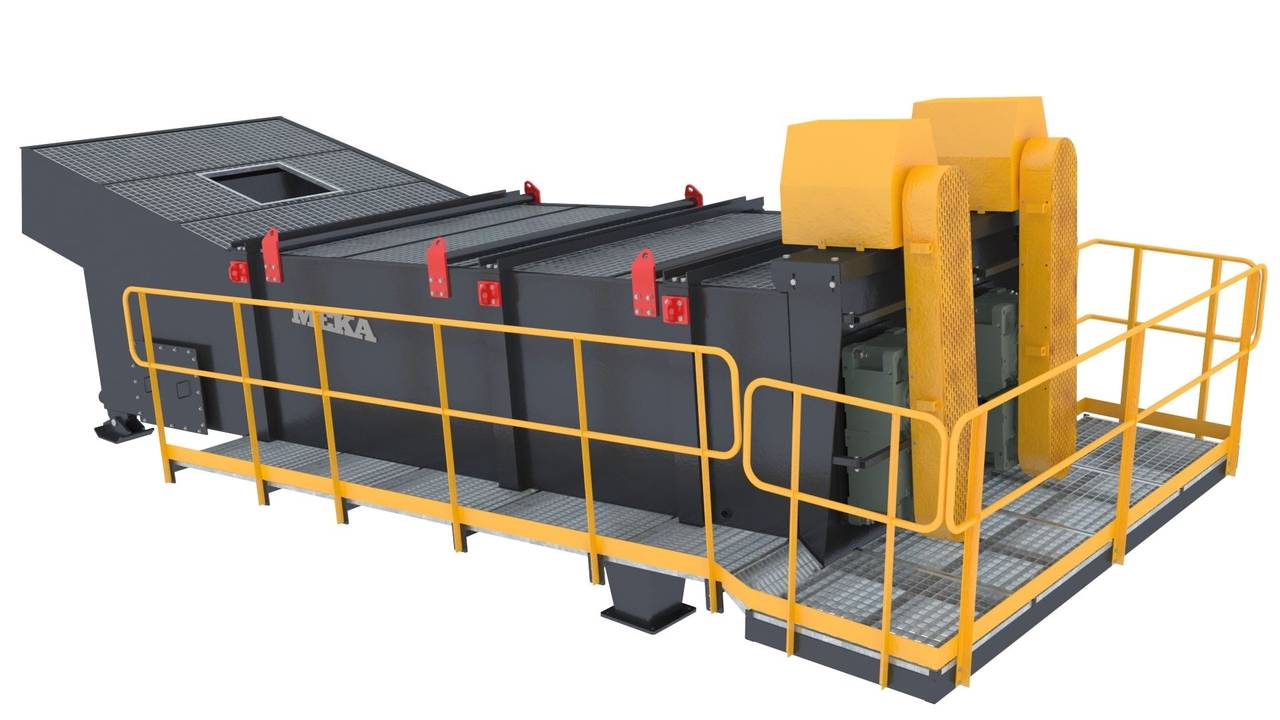

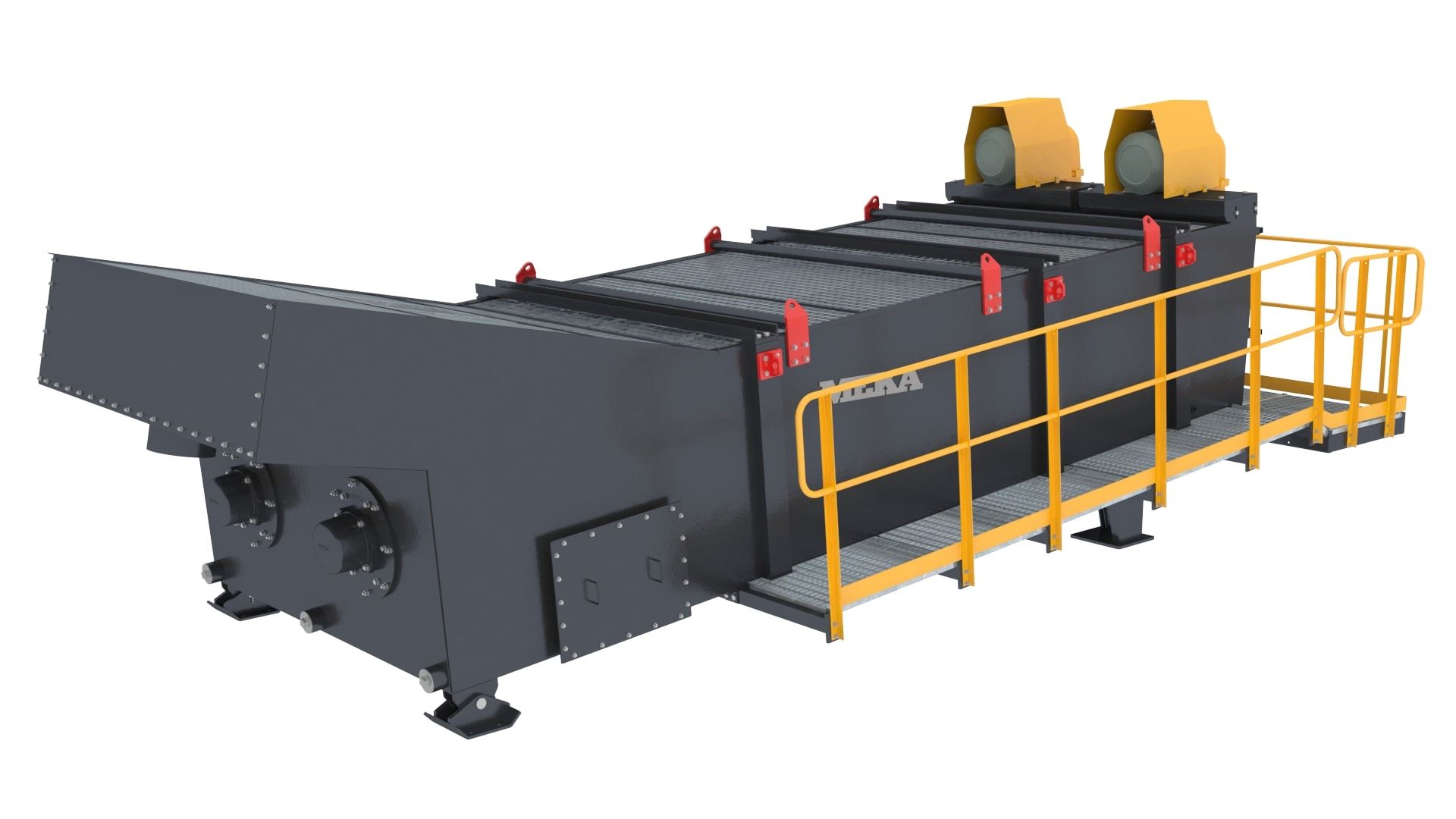

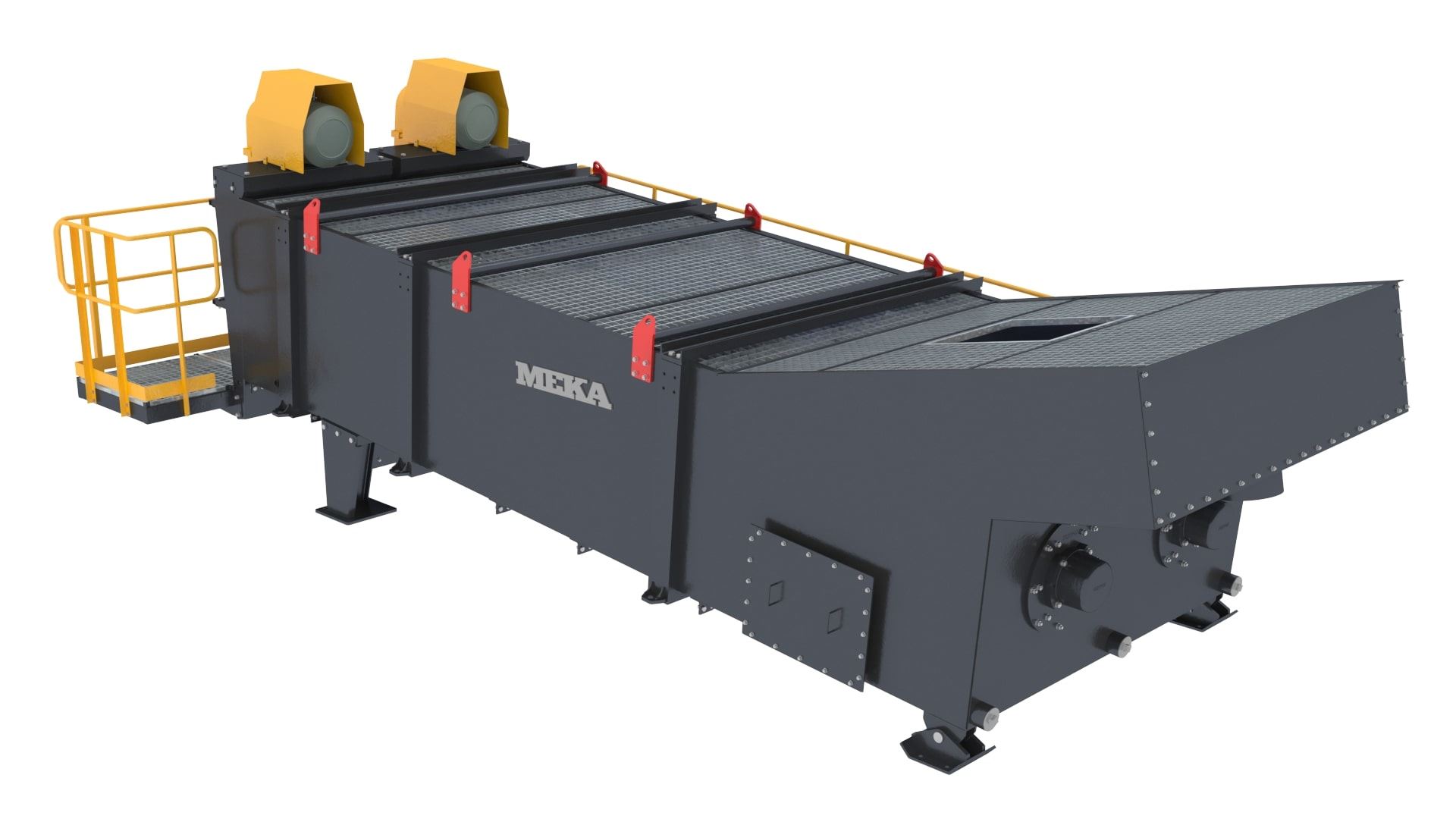

Конструкція та компоненти лопатевого млина

 Лопатевий млин  складається з двох валів зі спіральними лопатями та лопатками, що обертаються в коливальній ванні. Обертові вали спираються на підшипники з обох боків. Лопаті на валу виготовлені з матеріалу, стійкого до ударів і тертя.

Лопатевий млин складається з таких частин:

Основний корпус: корпус має посилену конструкцію та працює під кутом від 0° до 5° до землі. Відмінність лопатевого млина від інших мийних машин полягає в тому, що вода й матеріал вивантажуються разом, і окремої конвеєрної системи для відведення води немає.

Вали: Усередині ванни розташовані два вали з товстостінної труби, що обертаються назустріч один одному, з перемішувальними та скребковими лопатями й лопатками.

Підшипники валів: кожен вал спирається на підшипники з двох боків ванни так, що на них не впливає навколишня вода й забезпечується просте обслуговування.

Система приводу: Вали у ванні приводяться в рух одним або двома мотор-редукторами. Передавання потужності та руху між двигуном і редуктором здійснюється пасом і шківом, а вали, з’єднані з вихідними валами редукторів, обертаються за умов низької швидкості й високого крутного моменту. Швидкість системи руху можна змінювати залежно від застосування.

Розмелювальні ножі та лопатки: Розмелювальні ножі та лопатки, розташовані на валу, з одного боку дроблять матеріал у ванні, а з іншого — переміщують його до виходу. Деякі лопатки також можна розвернути, щоб штовхати матеріал назад уздовж вала й перемішувати породу. Лопаті та лопатки виготовлені зі зносостійких литих матеріалів.

Система змащування: Будь-яке обертове обладнання потребує змащування. Рухомі частини редуктора, особливо підшипники валів, що потребують регулярного змащування, змащуються через рівні проміжки часу за допомогою ручної або автоматичної системи змащування.

Які переваги має лопатевий млин

Хоча за конструкцією лопатевий млин схожий на мийні машини для крупного матеріалу, він відрізняється від них:

• Окрім промивання матеріалу, лопатевий млин також здатний відокремлювати грудки глини, подрібнюючи їх лопатями на валу.
• Увесь матеріал, що подається в лопатевий млин, промивається та подрібнюється, а потім транспортується на наступний процес. Крім того, у ванні корпусу немає випускного отвору, через який переливалася б і виходила глиниста вода: уся вода та матеріал, подані у ванну, передаються на наступний процес.
• Лопатеві млини працюють горизонтально або під невеликими кутами від 0° до 5°. Оскільки ні в робочому куті, ні у ванні немає системи переливу, продуктивність можна регулювати залежно від матеріалу й досягати вищої продуктивності порівняно з мийною машиною для крупного матеріалу.
• Кількість і розташування лопатей та лопаток на валу можна змінювати залежно від вмісту розчинної глини в матеріалі, що промивається.
• Оскільки промивання є вторинним завданням лопатевого млина, для його роботи потрібна невелика кількість води.

Принцип роботи лопатевого млина

Руда, що подається у ванну, перемішується лопатками на валу, які піднімають і перекидають матеріал, а лопаті на валу розмелюють і дроблять його.

Лопатки на валах використовуються для очищення, стирання та руйнування водорозчинних частинок глини, що містяться разом із породою. Ефективність цього обладнання часто підвищують застосуванням спіралей або грохотів попереднього промивання. Таким чином можна отримати чистий пісок або чисту породу.

Лопатеві млини можуть виготовлятися різних розмірів і конструкцій відповідно до конкретних умов застосування, залежно від технологічного процесу та типу руди. Найчастіше їх використовують разом із подальшим обладнанням.

Що врахувати при виборі лопатевого млина

• Продуктивність слід обирати відповідно до мети експлуатації.
• Лопатки млина мають бути виготовлені зі зносостійкого матеріалу.
• Нахил і швидкість валів мають бути регульованими.
• Має бути передбачена система захисту приводу та валів від надмірно твердих матеріалів, що потрапляють у робочу зону.
• Має бути можливість змінювати кількість і розташування розмелювальних ножів та лопаток на валах.

Практика обслуговування лопатевого млина, типові проблеми та їх вирішення

У лопатевих млинах лопаті та лопатки на валах усередині ванни з часом зношуються через контакт із рудою. Зношене обладнання має легко замінюватися.

Періодичне обслуговування елементів приводу знизить імовірність відмови лопатевих млинів.

Підшипник вільного (натяжного) боку валів оснащений спеціально розробленими системами ущільнень і прокладок для захисту підшипника та вільного вала від контакту з рідиною.

Чому варто обрати лопатевий млин MEKA

Кількість і форму лопатей та лопаток можна змінювати залежно від застосування.

Лопаті з Ni-Hard та хромовані, а також литі лопатки мають дуже тривалий термін служби.

Посилений редуктор дає змогу підвищити ефективність промивання завдяки зниженню робочої швидкості та збільшенню часу перебування матеріалу в мийній машині.

Вали виготовлені з товстої якісної сталі, придатної для важких умов експлуатації.

Ванна корпусу виконана в посиленому виконанні для тривалого терміну служби.

Вали спираються на підшипники ззовні ванни, тому підшипники зручно обслуговувати.

Передбачена система захисту рухомих частин від можливого потрапляння твердого матеріалу.
