Что такое лопастная мельница? Принцип работы и преимущества

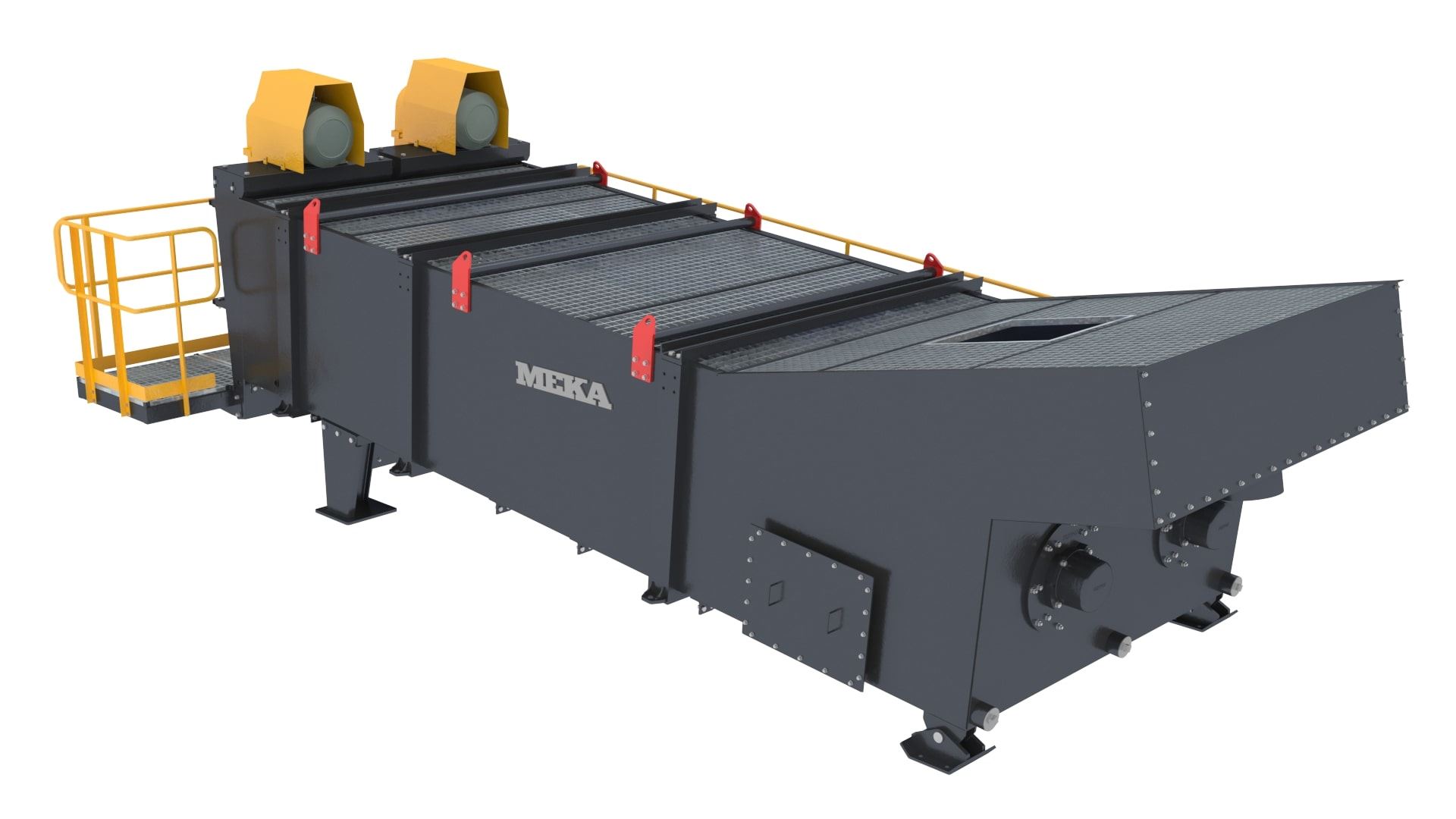

Что такое лопастная мельница

Лопастная мельница  предназначена для отделения, дробления, промывки и очистки заполнителей и щебня размером от 0 до 75 мм от липкой глины с целью повышения эффективности грохочения; часто применяется перед грохочением.

Лопастная мельница  изготавливается разных размеров, одновальной или двухвальной, в зависимости от объёма работ, производительности, размера и состава породы.

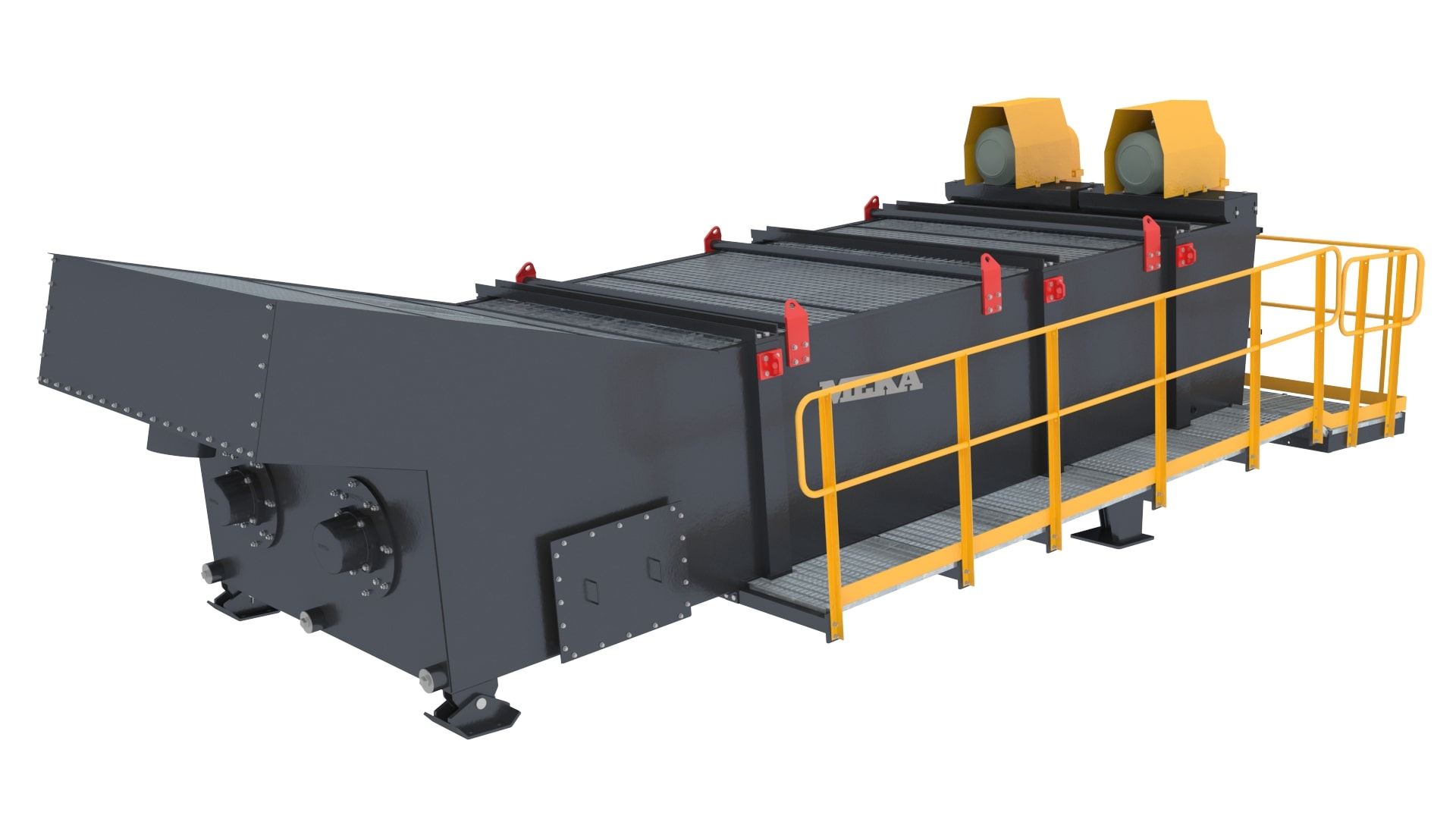

Конструкция и компоненты лопастной мельницы

 Лопастная мельница  состоит из двух валов со спиральными лопастями и лопатками, вращающихся в качающейся ёмкости. Вращающиеся валы имеют опоры с обеих сторон. Лопасти на валу изготовлены из материала, стойкого к ударам и трению.

Лопастная мельница состоит из следующих частей:

Основной корпус: корпус имеет усиленную конструкцию и работает под углом от 0° до 5° к земле. Отличие лопастной мельницы от других промывочных машин в том, что вода и материал выгружаются вместе, и отдельной конвейерной системы для отвода воды нет.

Валы: Внутри ёмкости находятся два вала из толстостенной трубы, вращающихся навстречу друг другу, с перемешивающими и скребковыми лопастями и лопатками.

Опоры валов: каждый вал опирается на подшипники с двух сторон ёмкости так, что на них не влияет окружающая вода и обеспечивается удобное обслуживание.

Система привода: Валы в ёмкости приводятся в движение одним или двумя мотор-редукторами. Передача мощности и движения между двигателем и редуктором осуществляется ремнём и шкивом, а валы, соединённые с выходными валами редукторов, вращаются в условиях низкой скорости и высокого крутящего момента. Скорость системы движения можно изменять в зависимости от применения.

Размалывающие ножи и лопатки: Размалывающие ножи и лопатки, расположенные на валу, с одной стороны дробят материал в ёмкости, а с другой — перемещают его к выходу. Некоторые лопатки можно развернуть, чтобы толкать материал назад вдоль вала и перемешивать породу. Лопасти и лопатки изготовлены из износостойких литых материалов.

Система смазки: Любое вращающееся оборудование нуждается в смазке. Подвижные части редуктора, особенно опоры валов, требующие регулярной смазки, смазываются через равные промежутки времени с помощью ручной или автоматической системы смазки.

Какие преимущества у лопастной мельницы

Хотя по конструкции лопастная мельница похожа на промывочные машины для крупного материала, она отличается от них:

• Помимо промывки материала, лопастная мельница также способна разделять комья глины, измельчая их лопастями на валу.
• Весь материал, подаваемый в лопастную мельницу, промывается и измельчается, а затем направляется на следующий процесс. Кроме того, в ёмкости корпуса нет выпускного отверстия, через которое переливалась бы и выходила глинистая вода: вся вода и весь материал, поданные в ёмкость, передаются на следующий процесс.
• Лопастные мельницы работают горизонтально или под небольшими углами от 0° до 5°. Поскольку ни в рабочем угле, ни в ёмкости нет системы перелива, производительность можно регулировать в зависимости от материала и достигать более высокой производительности по сравнению с промывочной машиной для крупного материала.
• Количество и расположение лопастей и лопаток на валу можно изменять в зависимости от содержания растворимой глины в промываемом материале.
• Поскольку промывка является вторичной задачей лопастной мельницы, для её работы требуется небольшое количество воды.

Принцип работы лопастной мельницы

Руда, подаваемая в ёмкость, перемешивается лопатками на валу, которые поднимают и опрокидывают материал, а лопасти на валу размалывают и дробят его.

Лопатки на валах используются для очистки, истирания и разрушения водорастворимых частиц глины, находящихся вместе с породой. Эффективность этого оборудования часто повышают за счёт применения спиралей или грохотов предварительной промывки. Таким образом можно получить чистый песок или чистую породу.

Лопастные мельницы могут изготавливаться разных размеров и конструкций в соответствии с конкретными условиями применения, в зависимости от технологического процесса и типа руды. Чаще всего они используются вместе с последующим оборудованием.

Что учитывать при выборе лопастной мельницы

• Производительность следует выбирать в соответствии с целью эксплуатации.
• Лопатки мельницы должны быть изготовлены из износостойкого материала.
• Наклон и скорость валов должны быть регулируемыми.
• Должна быть предусмотрена система защиты привода и валов от чрезмерно твёрдых материалов, попадающих в рабочую зону.
• Должна быть возможность изменять количество и расположение размалывающих ножей и лопаток на валах.

Практика обслуживания лопастной мельницы, типичные проблемы и их решения

В лопастных мельницах лопасти и лопатки на валах внутри ёмкости со временем изнашиваются из-за контакта с рудой. Изношенное оборудование должно легко заменяться.

Периодическое обслуживание элементов привода снизит вероятность отказа лопастных мельниц.

Опора со стороны свободного (натяжного) конца валов оснащена специально разработанными системами уплотнений и прокладок для защиты подшипника и свободного вала от контакта с жидкостью.

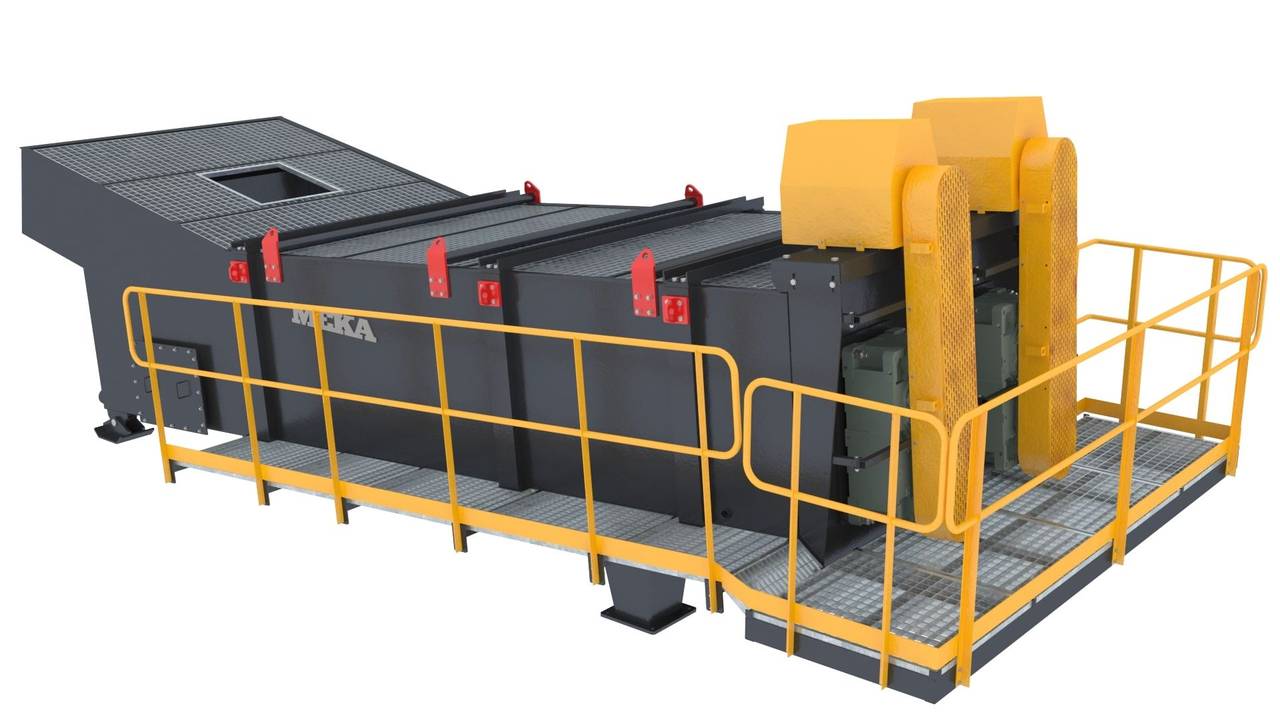

Почему стоит выбрать лопастную мельницу MEKA

Количество и форму лопастей и лопаток можно изменять в зависимости от применения.

Лопасти из Ni-Hard и хромированные, а также литые лопатки имеют очень большой срок службы.

Усиленный редуктор позволяет повысить эффективность промывки за счёт снижения рабочей скорости и увеличения времени пребывания материала в промывочной машине.

Валы изготовлены из толстой качественной стали, пригодной для тяжёлых условий эксплуатации.

Ёмкость корпуса выполнена в усиленном исполнении для длительного срока службы.

Валы опираются на подшипники снаружи ёмкости, поэтому подшипники удобно обслуживать.

Предусмотрена система защиты подвижных частей от возможного попадания твёрдого материала.
