¿Qué es un molino de palas?
El molino de palas está diseñado para separar, triturar, lavar y limpiar áridos y piedras trituradas de entre 0 y 75 mm eliminando la arcilla pegajosa, con el fin de aumentar la eficiencia del cribado; suele utilizarse antes del cribado.
El molino de palas se fabrica en diferentes tamaños, de eje simple o doble, según la magnitud del trabajo a realizar, la capacidad, el tamaño de la roca y su contenido.
Diseño y componentes del molino de palas

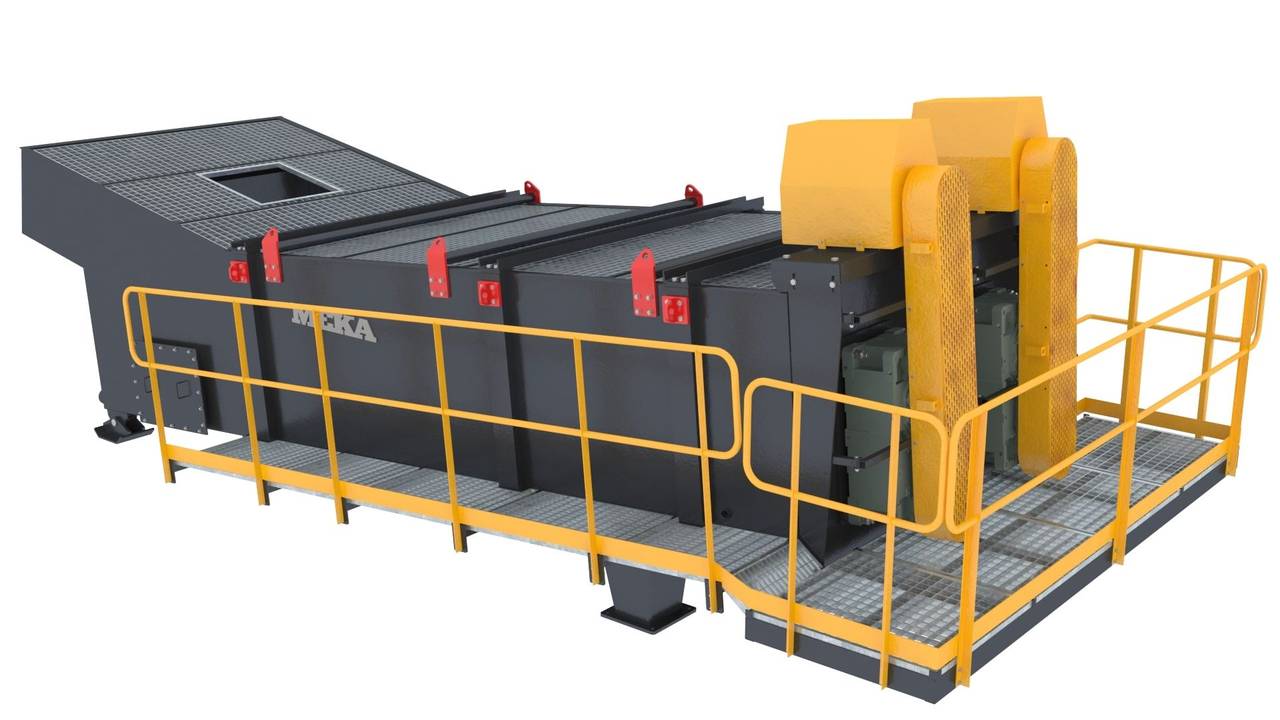

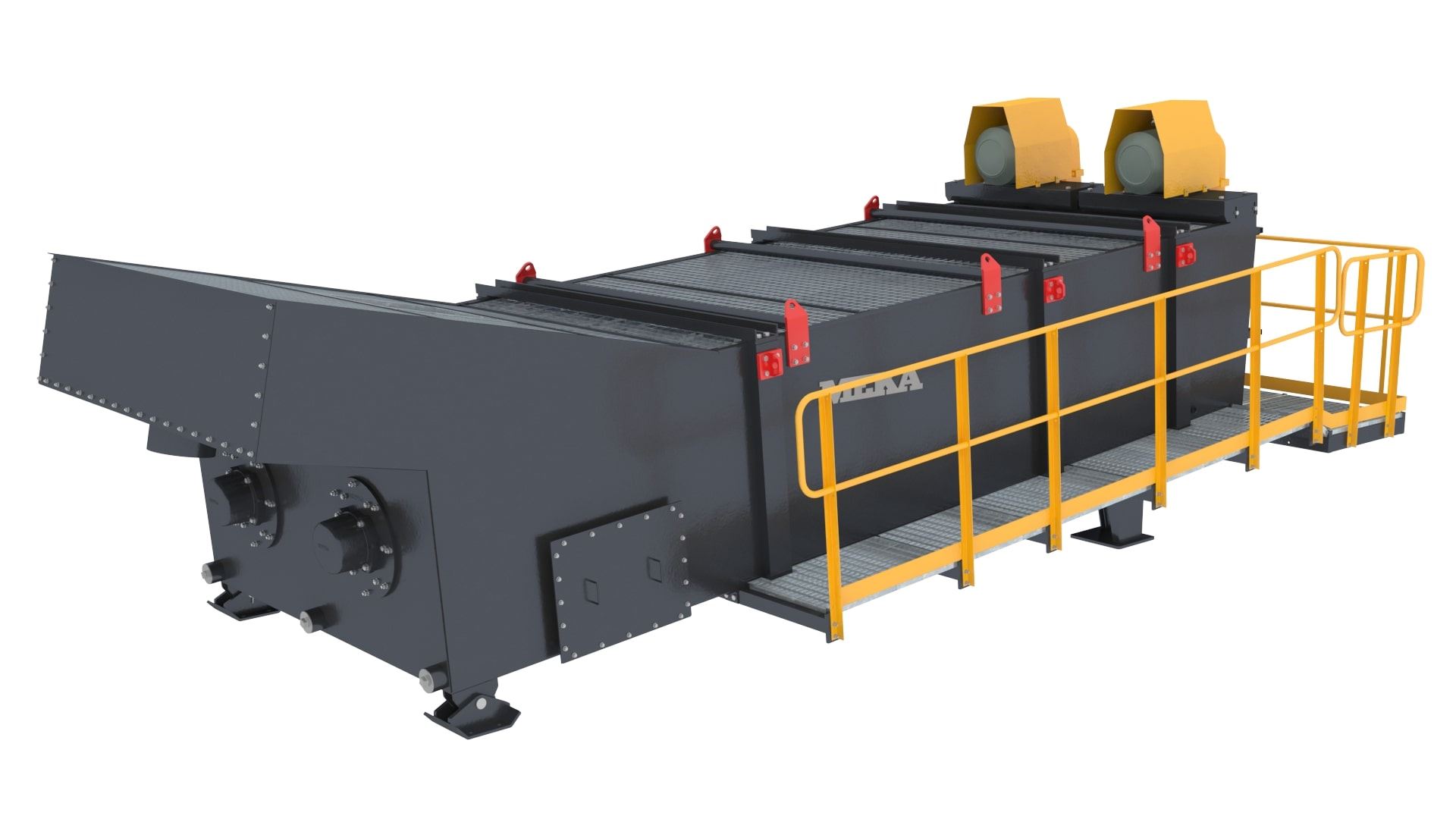

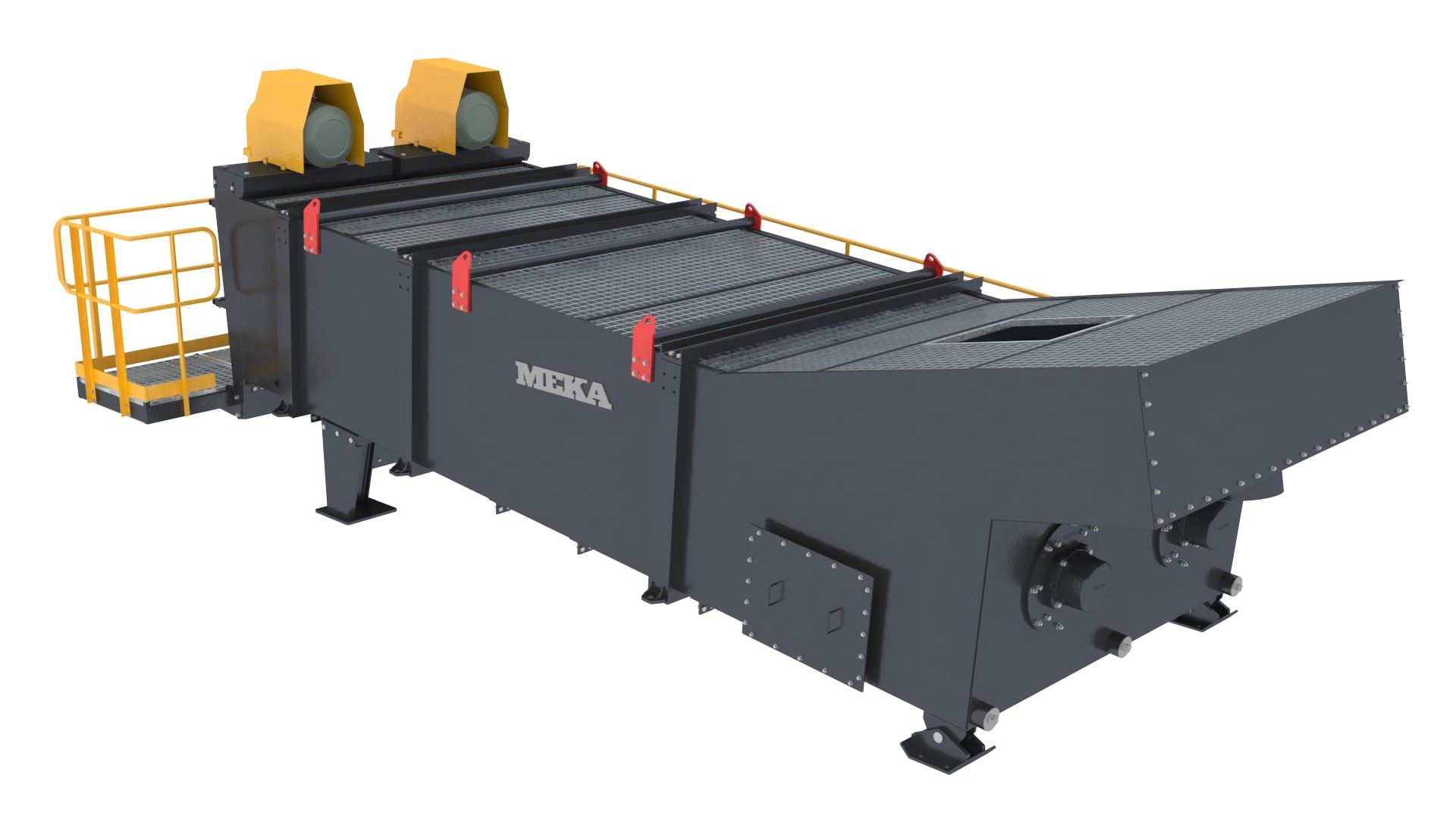

El molino de palas consta de dos ejes con palas y paletas en forma de espiral que giran dentro de una cuba oscilante. Los ejes giratorios están apoyados sobre rodamientos en ambos lados. Las palas del eje están fabricadas con material resistente al impacto y a la fricción.
El molino de palas consta de las siguientes partes:
Cuerpo principal: el cuerpo tiene un diseño de alta resistencia y funciona con una inclinación de 0° a 5° respecto al suelo. Lo que diferencia al molino de palas de otros lavadores es que el agua y el material se descargan juntos y no existe un sistema de transporte independiente para la evacuación del agua.
Ejes: En el interior de la cuba hay dos ejes fabricados con tubo de pared gruesa, que giran en sentido opuesto, provistos de palas y paletas agitadoras y raspadoras.
Rodamientos de los ejes: cada eje se apoya sobre rodamientos en dos lados de la cuba, de modo que no se ve afectado por el agua del entorno y permite un mantenimiento sencillo.
Sistema de movimiento: Los ejes de la cuba son accionados por uno o dos conjuntos de motor eléctrico y reductor. La transmisión de potencia y movimiento entre el motor y el reductor se realiza mediante correa y polea, y los ejes conectados a los ejes de salida de los reductores giran en condiciones de baja velocidad y alto par. La velocidad del sistema de movimiento puede modificarse según la aplicación.
Cuchillas de molienda y paletas: Las cuchillas de molienda y las paletas dispuestas sobre el eje, por un lado, rompen el material dentro de la cuba y, por otro, lo desplazan hacia la salida. Algunas paletas también pueden invertirse para empujar el material hacia atrás a lo largo del eje y mezclar la roca. Las palas y las paletas están fabricadas con materiales fundidos resistentes al desgaste.
Sistema de lubricación: Todo equipo giratorio necesita lubricación. Las piezas móviles del reductor, en especial los rodamientos de los ejes, que requieren lubricación periódica, se lubrican a intervalos regulares mediante un sistema de lubricación manual o automático.
¿Cuáles son las ventajas del molino de palas?
Aunque el molino de palas es similar en diseño a los lavadores de material grueso, se diferencia de ellos:
- Además de lavar el material, el molino de palas también es capaz de separar los terrones de arcilla desmenuzándolos con las palas del eje.
- Todo el material alimentado al molino de palas se lava y se desmenuza y, a continuación, se transporta al proceso siguiente. Además, en la cuba del cuerpo no hay ninguna salida por la que el agua con arcilla rebose y se evacúe: la totalidad del agua y del material introducidos en la cuba se transfiere al proceso siguiente.
- Los molinos de palas funcionan en posición horizontal o con ángulos bajos comprendidos entre 0° y 5°. Como no existe un sistema de rebose en el ángulo de trabajo ni en la cuba, la capacidad puede ajustarse según el material y se puede alcanzar una capacidad mayor que la del lavador de material grueso.
- El número y la disposición de las palas y paletas sobre el eje pueden modificarse según la cantidad de arcilla soluble presente en el material que se va a lavar.
- Dado que el proceso de lavado es el objetivo secundario del molino de palas, se requiere una cantidad reducida de agua para su funcionamiento.
Principio de funcionamiento del molino de palas
El mineral introducido en la cuba es mezclado por las paletas del eje, que elevan y voltean el material, mientras que las palas del eje muelen y trituran el material.
Las paletas de los ejes se utilizan para limpiar, desgastar y disgregar las partículas de arcilla solubles en agua que se encuentran junto con las rocas. La eficacia de este equipo suele incrementarse mediante el uso de espirales o cribas de prelavado. De este modo, es posible obtener arena limpia o roca limpia.
Los molinos de palas pueden fabricarse en diferentes tamaños y diseños de acuerdo con las condiciones específicas de aplicación, en función de la operación y el tipo de mineral. La mayoría de las veces se utilizan junto con un equipo posterior.
Qué se debe tener en cuenta al elegir un molino de palas
- La capacidad debe seleccionarse según el objetivo de la operación.
- Las paletas del molino deben estar fabricadas con material resistente al desgaste.
- La inclinación y la velocidad de los ejes deben poder modificarse.
- Debe existir un sistema que proteja el sistema de accionamiento y los ejes frente a materiales excesivamente duros presentes en el entorno.
- Debe ser posible cambiar el número y la ubicación de las cuchillas de molienda y las paletas sobre los ejes.
Prácticas de mantenimiento del molino de palas y problemas y soluciones frecuentes
En los molinos de palas, las palas y paletas de los ejes situados dentro de la cuba se desgastan al cabo de cierto tiempo debido al contacto con el mineral. El equipo desgastado debe ser fácil de sustituir.
El mantenimiento periódico de los elementos de accionamiento reducirá la probabilidad de fallo de los molinos de palas.
El rodamiento del lado libre de los ejes está dotado de sistemas de sellos y juntas especialmente diseñados para proteger el rodamiento y el eje libre del contacto con fluidos.
Por qué elegir el molino de palas MEKA
El número y la forma de las palas y paletas pueden modificarse según la aplicación.
Las palas de Ni-Hard y cromadas y las paletas fundidas tienen una vida útil muy prolongada.
El reductor de alta resistencia permite aumentar la eficiencia de lavado al reducir la velocidad de funcionamiento y prolongar el tiempo de permanencia del material en el lavador.
Los ejes están fabricados con acero de calidad y gran espesor, apto para condiciones de trabajo severas.
La cuba del cuerpo está diseñada de tipo reforzado para una larga vida útil.
Los ejes se apoyan sobre rodamientos desde el exterior de la cuba, por lo que los rodamientos son fáciles de mantener.
Existe un sistema de protección para proteger las piezas móviles frente a posibles materiales duros.
