Piezas de Repuesto
para Planta de Concreto

En una planta de concreto, el aspecto más costoso de una parada no planificada no es la máquina detenida; es el camión esperando en obra, el cronograma de vaciado que se desfasa y la confianza del cliente sacudida por un día. El inicio de esta cadena es casi siempre el desgaste tardíamente advertido de una pieza pequeña: una paleta de mezclador no reemplazada, un retén endurecido, una celda de carga que ha perdido su calibración. Por ello, la gestión de piezas de repuesto de la planta de concreto deja de ser un asunto de suministro y se convierte directamente en una cuestión de eficiencia de producción y de costo total de propiedad (TCO).

Se ofrecen bajo un mismo techo piezas de repuesto originales y productos de proveedores seleccionados para las plantas de concreto y los mezcladores de concreto fabricados desde 1987. Esta guía es una referencia operativa que abarca las diez categorías principales de piezas de repuesto, las piezas de los sistemas auxiliares, las zonas de desgaste críticas, los intervalos de mantenimiento, el impacto de las condiciones climáticas en la estrategia de repuestos y los errores de pedido más frecuentes en obra. Está concebida como una herramienta diaria de apoyo a la decisión, tanto para los responsables de planta que planifican el mantenimiento como para los jefes de obra.

¿Por qué piezas de repuesto originales?

La decisión sobre una pieza de repuesto suele tomarse con una sola comparación: ¿adaptable u original? La diferencia de precio unitario a corto plazo es engañosa, porque una planta de concreto es un sistema completo y una pieza que funciona fuera de especificación se convierte en daños en cadena.

Correspondencia exacta con las tolerancias de diseño
Piezas como el brazo de paleta del mezclador, la goma de la canaleta de descarga o la hélice del tornillo sinfín se fabrican teniendo en cuenta las dimensiones del chasis de la planta y la geometría de movimiento. Una desviación de unos pocos milímetros en una paleta adaptable provoca una carga desequilibrada en los soportes del eje y un daño prematuro de los rodamientos.

Selección correcta del material
En puntos de desgaste de alto impacto como la paleta y el brazo del mezclador se prefiere en general el acero Hadfield (al alto manganeso) o la fundición Ni-Hard; para la placa de fondo del mezclador y el blindaje bajo la goma de la canaleta es común la calidad HARDOX. Fabricar una pieza de aspecto idéntico con un grado de acero inadecuado reduce a la mitad su vida útil y aumenta el costo por metro cúbico.

Minimización del riesgo de daño secundario
El costo real no está en la pieza desgastada, sino en la destrucción que provoca. Un rodamiento que entra en contacto con el agua por culpa de un retén de baja calidad somete luego al soporte, al eje y finalmente al cuerpo del mezclador. Un ahorro en un solo retén se convierte en una pérdida decenas de veces mayor mediante una reparación mayor del mezclador.

Alcance de garantía y soporte técnico
El uso de piezas originales preserva la validez del marco de garantía de su planta. El envío del equipo de servicios posventa a obra, junto con el soporte de montaje y puesta en marcha, puede solicitarse junto con un pedido de piezas originales.

Piezas de repuesto para planta de concreto en 10 categorías

Las siguientes diez categorías abarcan todas las piezas consumibles y mecánicas de la familia de productos de plantas de concreto MEKA. En cada categoría se resumen los ítems más críticos en obra, las señales de desgaste típicas y los criterios de selección.

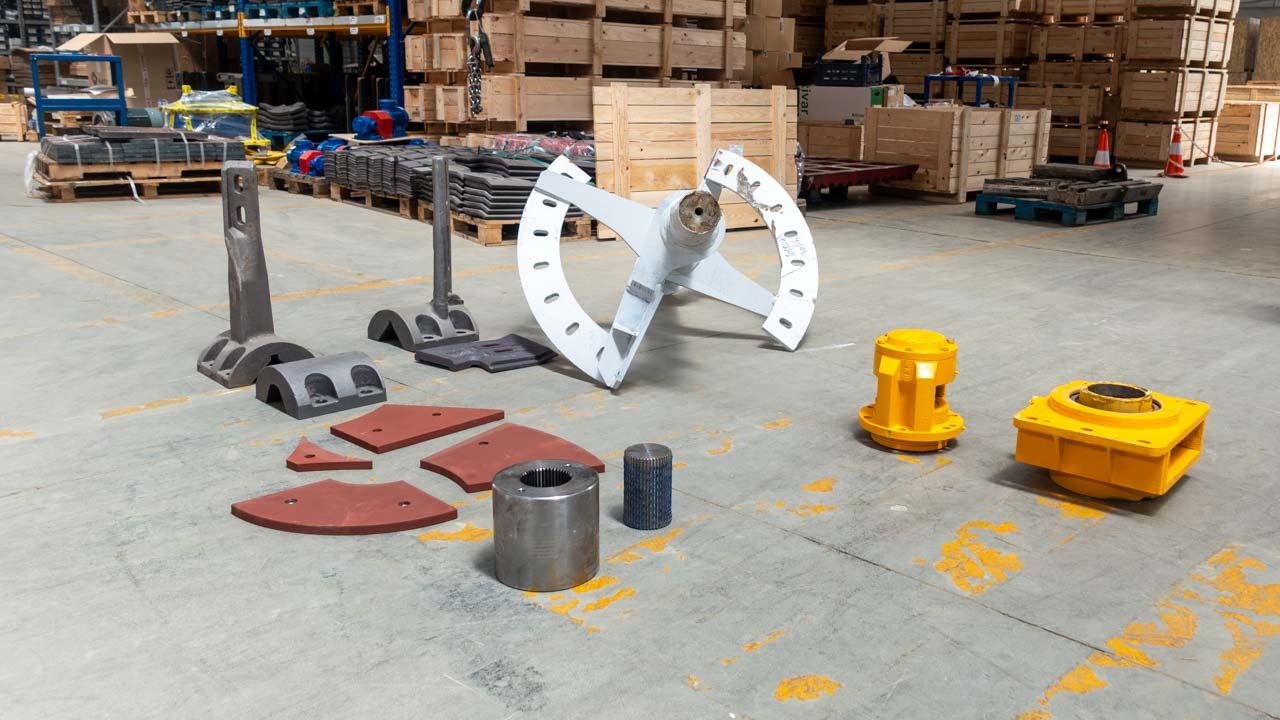

1. Piezas de mezclador

El mezclador es el corazón de la planta; la calidad de la mezcla, la capacidad de descarga por minuto y la eficiencia energética dependen directamente de sus componentes internos. Se suministran piezas de desgaste y mecánicas para todos los mezcladores de doble eje, de eje simple, planetarios y de artesa.

Esta categoría abarca las paletas y brazos de paleta, los blindajes de desgaste del cuerpo y de las paredes laterales, los conjuntos retén-soporte del eje, el reductor (por lo general de diseño coaxial o de ejes paralelos), la canaleta de descarga del mezclador y su goma. Entre las señales de reemplazo típicas están el aumento del tiempo de mezcla, el deterioro de la homogeneización, la acumulación irregular en el fondo del mezclador y las pérdidas de estanqueidad en los extremos del eje.

Al seleccionar piezas de mezclador deben indicarse claramente el tipo de mezclador, el volumen de mezclado y la clase de abrasividad del agregado. Dos mezcladores del mismo modelo pueden requerir blindajes de diferente dureza según el tipo de agregado.

2. Sistemas de cangilones y alimentación de agregado

La línea de pesaje y alimentación de agregado es la etapa que fija el ritmo de vaciado. Esta categoría incluye todos los componentes estructurales y de desgaste de los cangilones de pesaje de 30, 60 y 100 litros, las tolvas de espera y las placas de anclaje.

Los blindajes internos de los cangilones, los cilindros de la compuerta y las juntas de estanqueidad son piezas de reemplazo programado por el contacto constante con la mezcla agregado-agua. En las tolvas de espera, el revestimiento de la superficie interna, la lona de la tolva, las placas de montaje de los vibradores y los elementos de soporte de los sensores de nivel están entre los ítems críticos. Los elementos de anclaje que muestran signos de corrosión o deformación deben reemplazarse por su equivalente original.

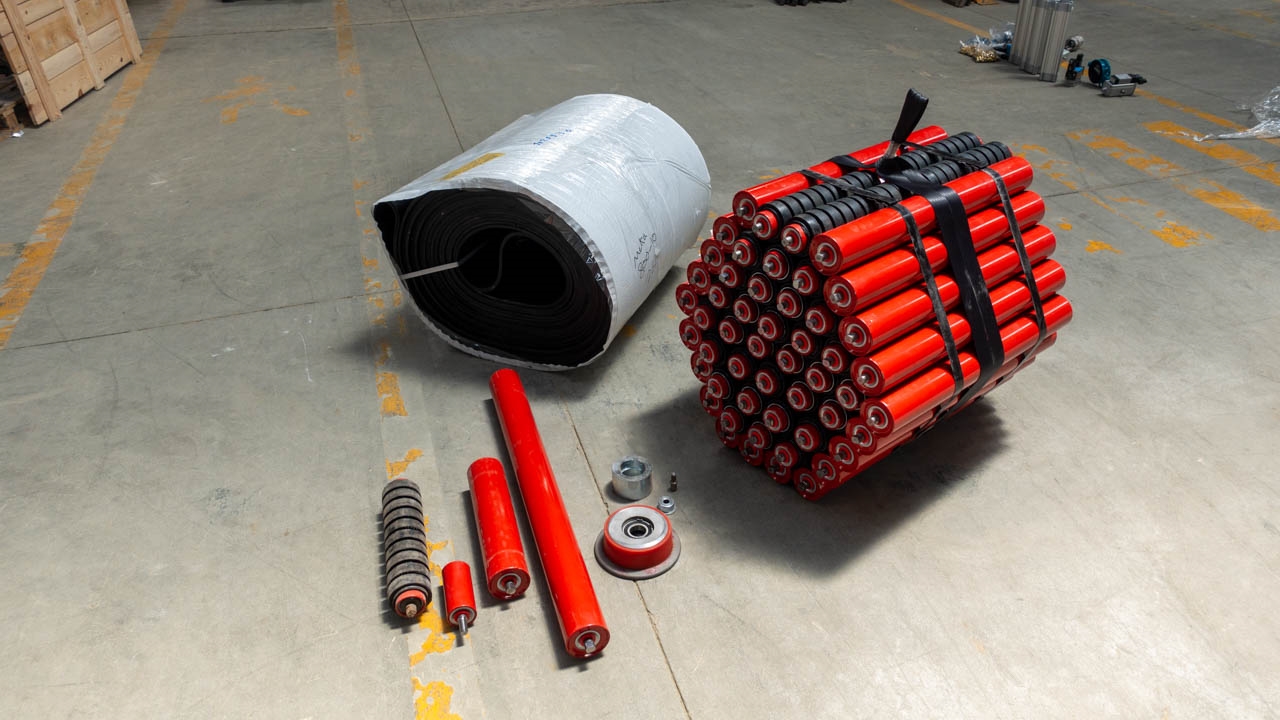

3. Equipos de transportador

La línea de transporte de agregado es la sección más larga y la de mayor tasa de desgaste. Para la línea del transportador se suministran seis tipos distintos de rodillos (portantes, de retorno, de impacto, autoalineantes, en artesa y rodillos especiales de superficie rugosa). Las bandas transportadoras se ofrecen en modelos lisos, en chevron y de barrido; los rascadores se proporcionan en dos etapas, primaria y secundaria.

Los accesorios de cable, los sistemas de tensado mecánico, las poleas y los interruptores de seguridad también entran en esta categoría. Una hendidura longitudinal, el deshilachado de los bordes o la acumulación bajo el rascador en la banda son señal de que tanto el rodillo como la polea motriz han sufrido daños. En ese caso deben evaluarse en conjunto no solo la banda, sino también el rodillo y el juego de rascadores en contacto con ella.

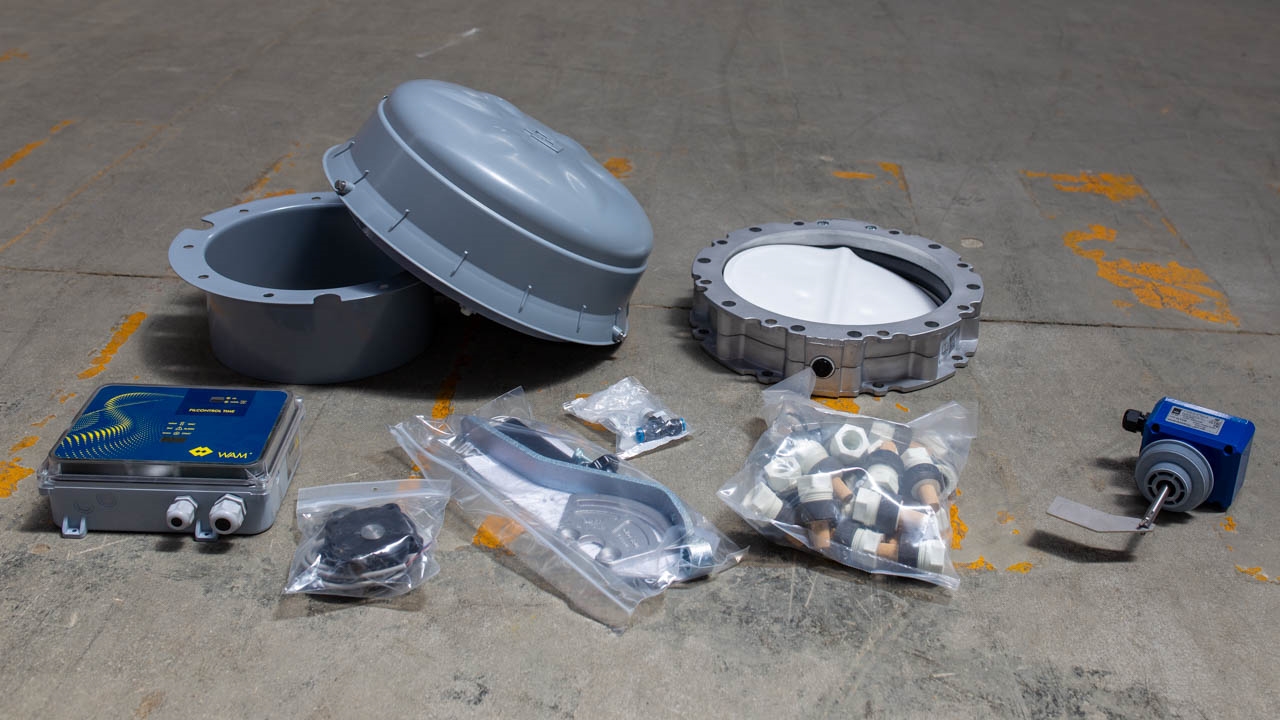

4. Equipos de silo y WAM

Los silos de cemento y los sistemas de dosificación de aditivos requieren un mantenimiento crítico tanto estructural como por el contacto con polvo/fluidos. Se ofrece cobertura completa de repuestos en los 11 subtipos de los equipos de la serie WAM; las válvulas de mariposa, los cartuchos filtrantes, los sensores de nivel, los vibradores y los grupos de válvulas de seguridad son componentes de esta familia.

Los tornillos sinfín ES y TU se emplean para el transporte horizontal e inclinado de materiales como cemento, ceniza volante y polvo de caliza. El espesor interno de la hélice es uno de los parámetros que más se olvida medir en obra; incluso una pérdida de espesor de 1-2 mm reduce el rendimiento de transporte y eleva el amperaje del motor. También hay una línea de repuestos originales para los sistemas de aditivos de una y dos tolvas que operan integrados con los sistemas de dosificación de fibra.

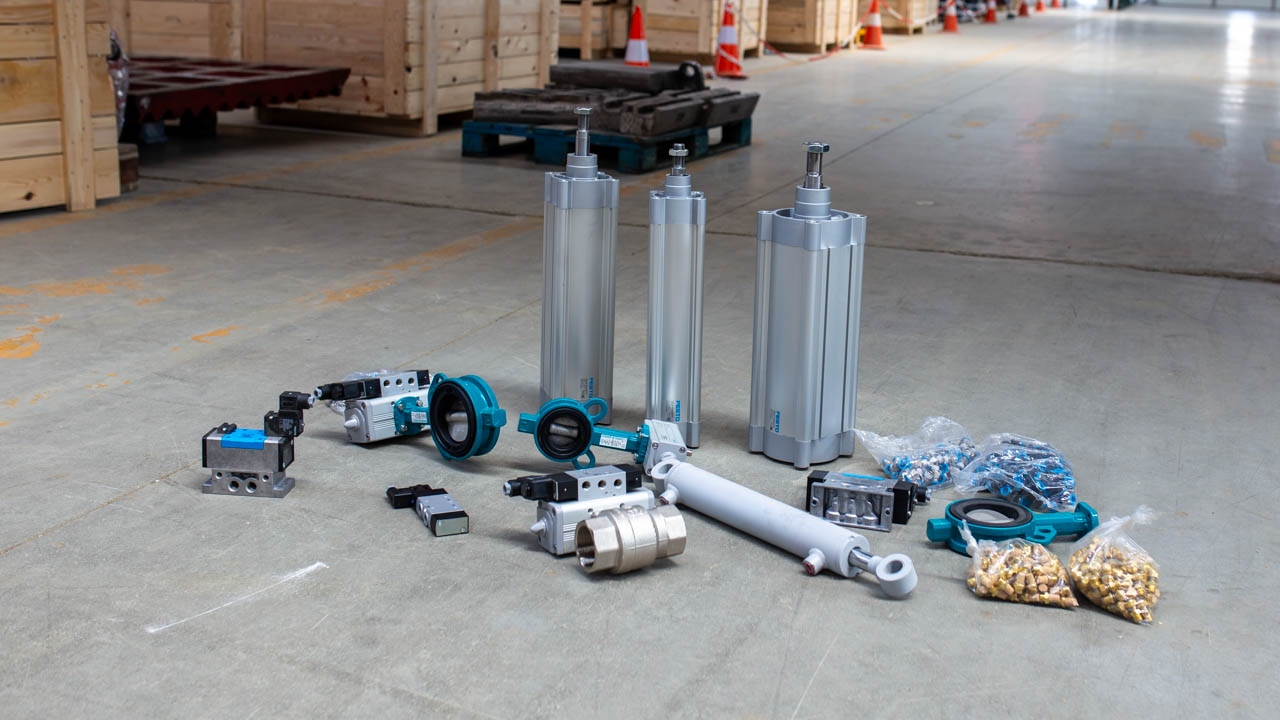

5. Sistemas neumáticos, hidráulicos e hidroneumáticos

La apertura y cierre de la compuerta del mezclador y los movimientos del cangilón, la válvula de mariposa y la transferencia cilíndrica se gestionan por energía neumática e hidráulica. Esta categoría incluye cilindros neumáticos de marca Festo y Pemaks, grupos hidráulicos cilindro-válvula-bomba y sistemas hidroneumáticos.

La precisión del cilindro en la línea neumática afecta directamente la repetibilidad de la dosificación. Un retraso de unos segundos en el tiempo de cierre de la compuerta provoca una pérdida acumulada en el número de ciclos. En los sistemas hidráulicos, la fluctuación de la presión de salida de la bomba, el calentamiento de las bobinas de la válvula y los signos de fuga son las primeras señales que requieren intervención programada. Los sistemas hidroneumáticos son importantes para las líneas de pesaje de agua y lavado del mezclador; una caída de presión afecta la reología de la mezcla y la calidad de la limpieza.

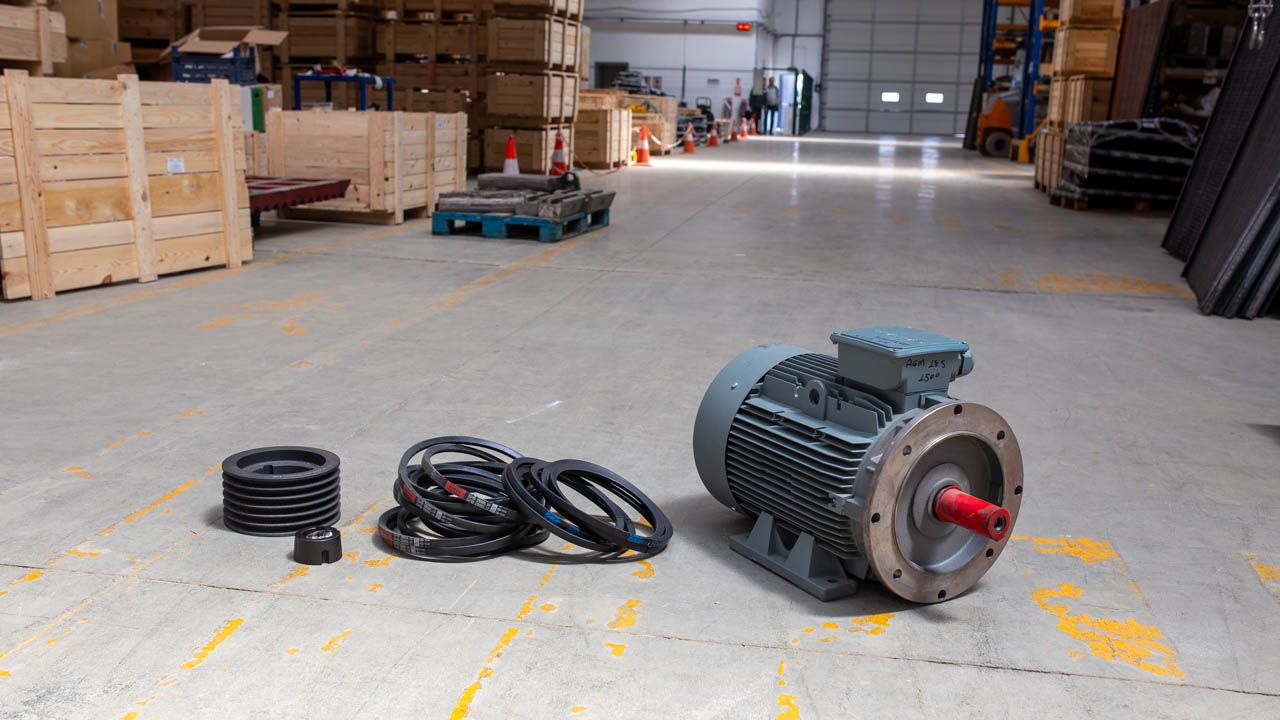

6. Motor eléctrico, polea y correa

Se suministran motores eléctricos en versiones con patas B3, con brida B5 y de acople directo para el accionamiento del mezclador, los motores del transportador, los compresores y los motores de tornillo sinfín y de vibrador. Para la transmisión de potencia se mantienen en stock grupos de poleas-correas de perfil SPB, SPC y V.

El punto más crítico en la selección del motor no es solo la potencia (kW), sino también el tipo de conexión, el número de polos, la clase de protección IP y el tamaño de montaje. Cuando uno de estos cinco parámetros se indica de forma incompleta, el motor que llega a obra no puede montarse; surgen costos innecesarios de transporte y parada. Microfisuras, vitrificado del perfil o una tensión desigual en un grupo de correas anuncian la necesidad de un reemplazo por juego completo.

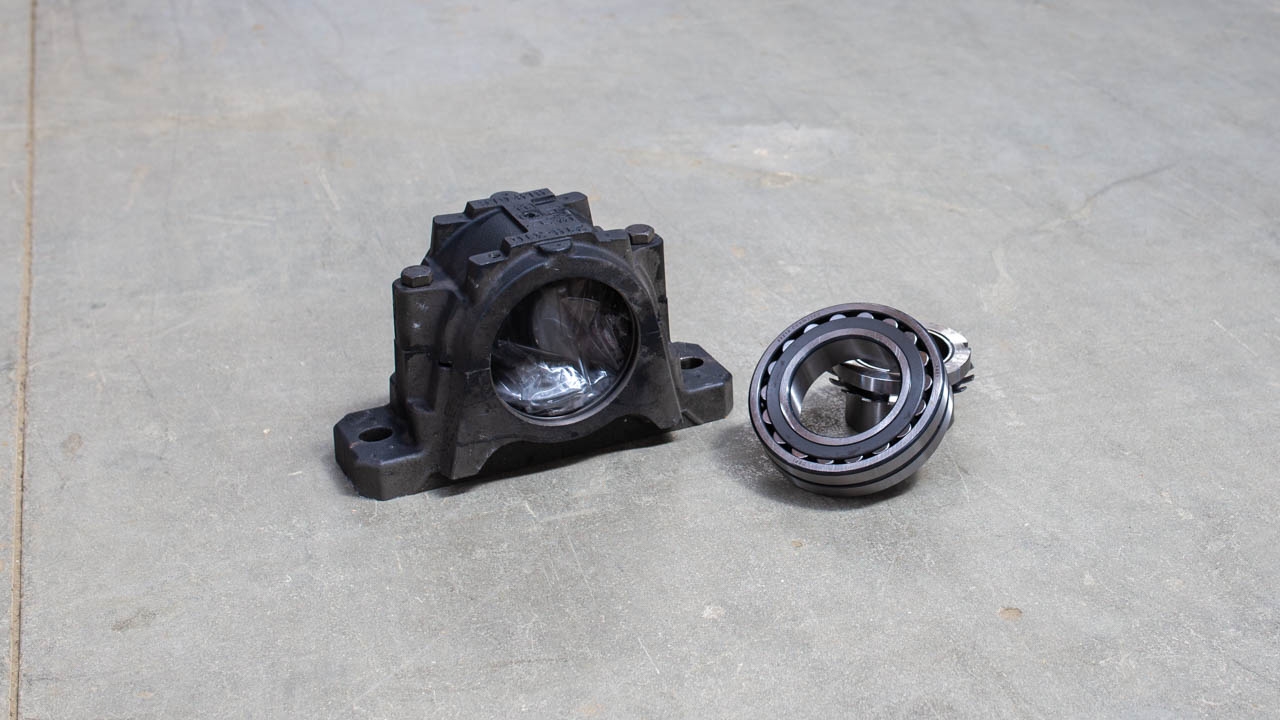

7. Soportes, rodamientos y elementos de fijación

En todos los sistemas de ejes y poleas se utilizan grupos de soportes SNH, rodamientos montados y de manguito. Esta categoría abarca también las familias de rodamientos, los juegos de retenes, los anillos de ajuste, los canales de grasa y los estándares de pernos-tuercas-arandelas.

El error más frecuente al reemplazar un rodamiento es no renovar el retén. Un rodamiento nuevo montado con un retén desgastado pierde pronto su grasa o se ve afectado por el agua de lavado; la misma falla se repite en poco tiempo. Es imprescindible indicar la clase (8.8, 10.9, etc.) del grupo perno-tuerca; anclar la compuerta del mezclador con un perno de clase inferior supone un riesgo de seguridad grave.

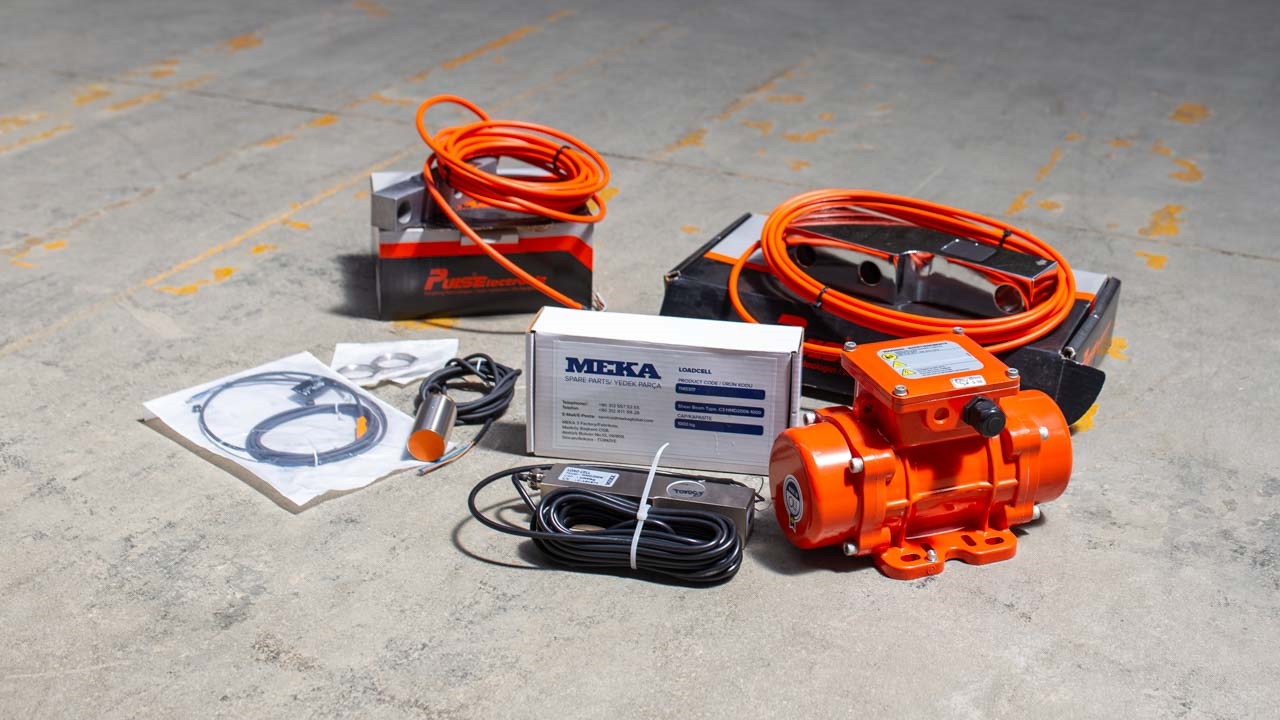

8. Celda de carga, sensor y vibrador

La precisión de pesaje es el fundamento matemático de la calidad del concreto. Además de las celdas de carga fabricadas por MEKA, se ofrecen celdas de marca Puls y Esit en capacidades seleccionadas. Para el grupo de vibradores se prefiere la marca OLİ; en la familia de sensores se mantienen en stock estándar siete tipos: magnético, inductivo, capacitivo, fotoeléctrico, ultrasónico, de presión y de nivel. Los pesos de calibración también forman parte de esta categoría.

La celda de carga es el ítem cuyo reemplazo por un equivalente adaptable es el más desaconsejable entre las piezas de repuesto de una planta de concreto. Una curva de linealidad distinta, una compensación de temperatura distinta y una ganancia de señal distinta alteran la calibración del software de automatización de la planta; una desviación de dosificación se refleja directamente en la calidad del concreto entregado al cliente.

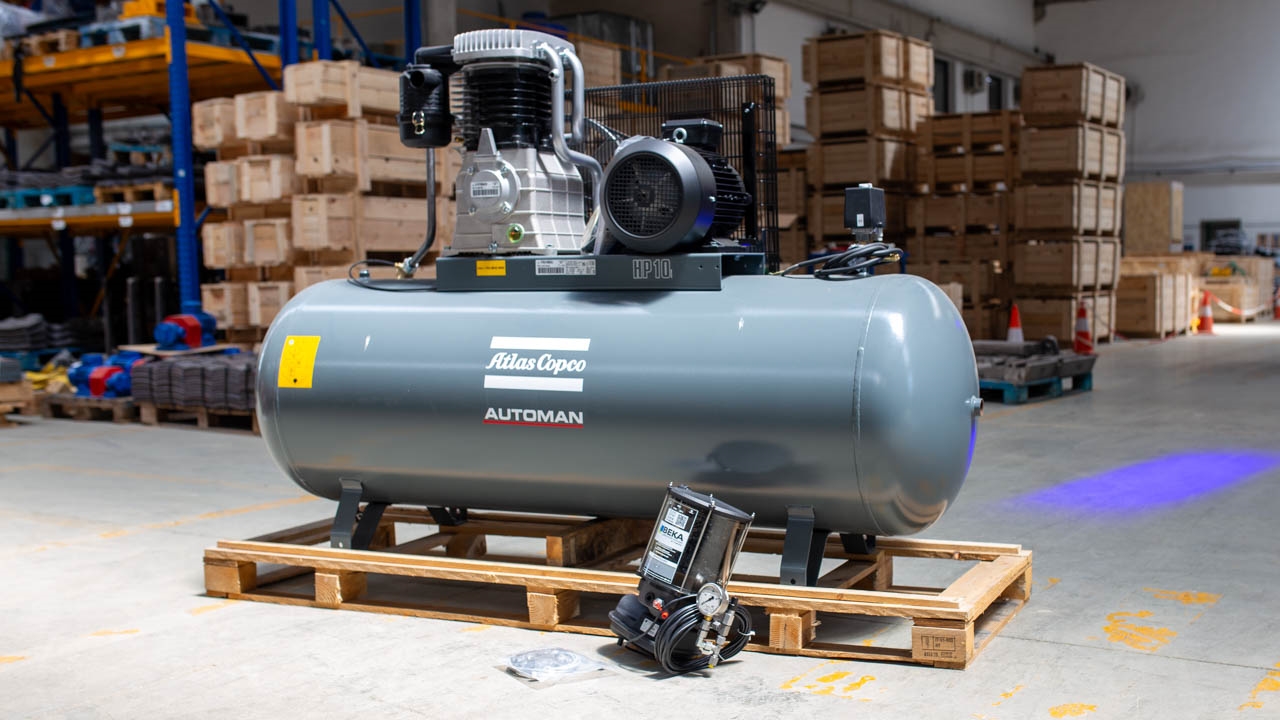

9. Lubricación automática y compresor

Los sistemas de lubricación automática se emplean para engrasar los soportes del eje del mezclador y los puntos móviles sin intervención manual. La bomba, el distribuidor, la línea y la boquilla de los sistemas de lubricación automática de marca Bekamaks y Lincoln se suministran en conjunto.

En la línea del compresor están en stock los grupos de repuestos y consumibles (aceite, filtro, correa, juego de válvulas) de las marcas Dalgakıran, Atlas Copco y Tamsan. La eficiencia de aire del compresor es un requisito previo para la precisión del cilindro en la línea neumática; si baja la presión de aire del compresor, las compuertas del mezclador no cierran del todo y se altera el ciclo de dosificación.

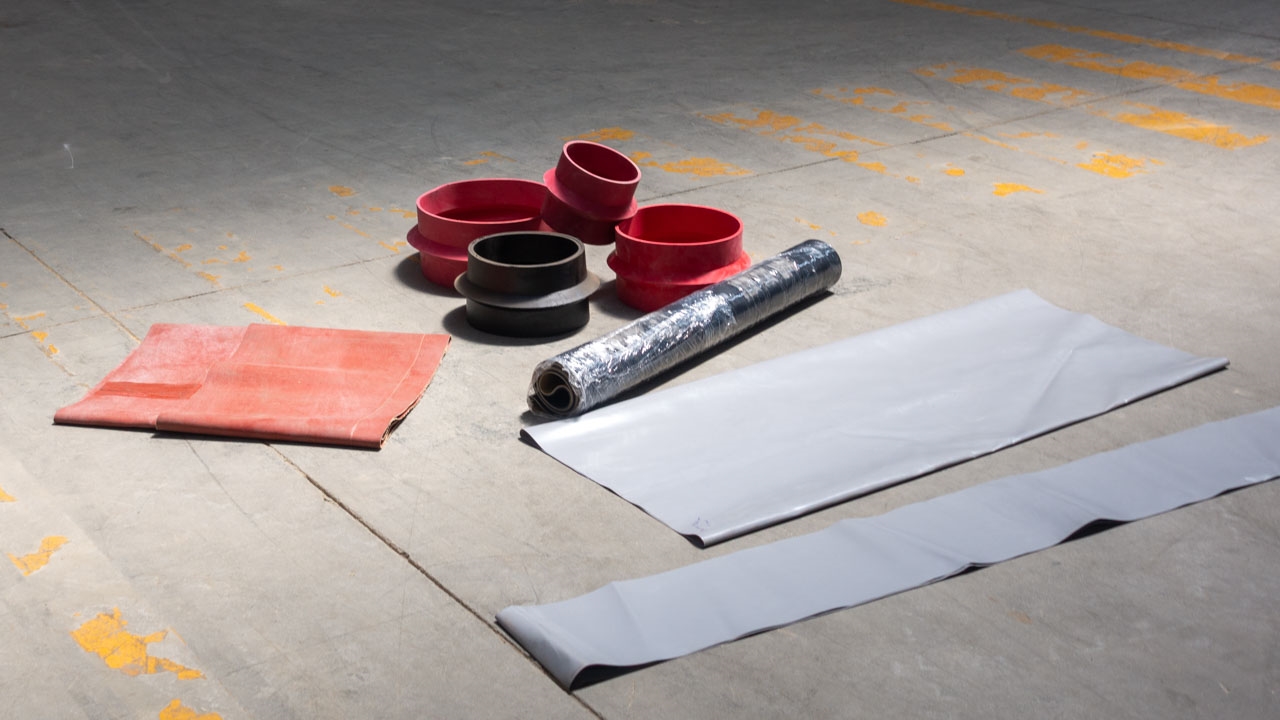

10. Gomas de canaleta y accesorios

Esta categoría se compone de gomas de canaleta de cemento, gomas de canaleta de la tolva de agua, gomas de canaleta de descarga del mezclador, lonas de tornillo sinfín y de tolva, piezas de abrazadera y elementos de conexión de manguera. A primera vista parecen consumibles; sin embargo, una fuga de un milímetro en la goma de la canaleta se traduce en emisión de polvo y pérdida de producto no deseada.

Las lonas se usan no solo para contener el polvo, sino también para aislar la línea interna del tornillo sinfín del entorno exterior. Una lona dañada provoca apelmazamiento en condiciones húmedas, atascamiento de las válvulas de mariposa y sobrecarga del motor del tornillo sinfín.

Sistemas auxiliares y sus piezas de repuesto

Las diez categorías principales abarcan las piezas que forman el esqueleto de la planta. Sin embargo, una planta de concreto moderna no puede producir con plena eficiencia sin los sistemas auxiliares que operan a su alrededor. Los tres sistemas siguientes exigen en obra al menos tanto mantenimiento como las piezas principales.

Colectores de polvo y unidades de filtración

Los filtros de polvo tipo jet pulse usados en la parte superior del mezclador, en la parte superior del silo y en los puntos de transferencia son críticos tanto para la salud del operador como para el cumplimiento de las normativas ambientales. El grupo de repuestos de este sistema se compone de cartuchos filtrantes (de poliéster, antiestáticos o con membrana de PTFE), electroválvulas jet pulse, juntas de estanqueidad del tanque de aire comprimido y sensores de presión diferencial.

Los cartuchos filtrantes se reemplazan en promedio cada 12-18 meses según la densidad del polvo de agregado; no obstante, el reemplazo puede adelantarse cuando el valor de presión diferencial supera el umbral. La falla de las electroválvulas se manifiesta con cartuchos que no pueden limpiarse y se obstruyen rápidamente.

Sistemas de calentamiento y enfriamiento de agua

Para mantener la continuidad de producción según la estación, la planta cuenta con sistemas de preparación de agua (inyección de vapor o calentador eléctrico para el invierno, chiller o sistema de hielo para el verano). El grupo de repuestos de estos sistemas incluye elementos calefactores, válvulas de vapor, el compresor y los evaporadores del chiller, las cuchillas de la máquina de hielo y sensores termostato-PT100.

En mercados de clima cálido (Medio Oriente, África, Sur de Asia) las piezas de la unidad de hielo deben mantenerse en stock planificado; una falla de la máquina de hielo significa la detención del vaciado en los meses de verano.

Piezas del sistema de reciclaje de concreto

Los sistemas de reciclaje de concreto separan el agua de lavado de los camiones mezcladores y el concreto fresco descartado en agregado y lodo. Las familias de repuestos de este sistema se componen de la hélice del clasificador de espiral, los paneles de desgaste internos del tambor de lavado, el grupo rotor-estator de la bomba de lodos, las cuchillas del agitador del tanque de lodos y las gomas del vertedero (overflow weir).

El desgaste de la hélice de espiral afecta directamente el rendimiento del clasificador; cuando aumenta la fuga de agregado fino, el reciclaje se vuelve ineficiente y el tanque de lodos en obra se llena en poco tiempo.

Zonas de desgaste críticas

Toda planificación de mantenimiento comienza por reconocer las zonas donde el desgaste es más intenso. En las plantas de concreto hay cuatro zonas de desgaste primarias; el calendario de mantenimiento se construye según los períodos de medición de estas zonas.

Interior del mezclador
La paleta, el brazo de paleta, el blindaje del cuerpo y las placas de pared lateral están en contacto mecánico con el agregado en cada ciclo de llenado-descarga. El desgaste debe registrarse punto por punto cada 2-3 meses con un medidor de espesor. Si se observa un desgaste ondulado e irregular en la superficie, una de las paletas puede faltar o estar mal posicionada.

Línea del transportador
La banda transportadora, los rodillos portantes y de impacto, y los rascadores primarios y secundarios se exponen al desgaste en cada metro que se transporta el agregado. La vida del rascador de banda se acorta rápidamente, sobre todo con agregado graso; la superficie de contacto del rascador debe revisarse semanalmente. Cuando aparece una grieta longitudinal en la banda, reemplazarla sin hallar el origen de la grieta (por lo general un cuerpo extraño o una carga defectuosa) es solo una solución temporal.

Válvulas de mariposa WAM y hélices internas de los tornillos sinfín
En la línea de transporte de cemento y aditivos, los sellos de válvula y las hélices de los tornillos sinfín se desgastan continuamente. Una fuga de la válvula provoca pérdida de cemento, emisión de polvo y pesaje erróneo. El espesor de la hélice del tornillo sinfín debe medirse cada 6 meses; el reemplazo debe planificarse ante una pérdida de espesor del 20 por ciento.

Pérdida de precisión de la celda de carga
No hay desgaste visible, pero con el tiempo la celda de carga puede presentar pérdida de calibración, impacto mecánico o debilitamiento del aislamiento del cable. La verificación con un peso de referencia debe hacerse una vez al mes; cuando se supera el límite de desviación, debe renovarse la calibración o reemplazar la celda de carga por una nueva.

Intervalos de mantenimiento: de la checklist diaria a la revisión anual

El costo del mantenimiento planificado es aproximadamente una quinta parte del costo de una parada no planificada. El siguiente calendario de mantenimiento periódico es una referencia ampliamente aceptada; puede ajustarse según la abrasividad del agregado, los turnos de trabajo y las condiciones climáticas.

Diario (inicio de turno)
Control de grasa en los puntos de lubricación, lectura de los valores de presión en las líneas hidráulica y neumática, escucha de fugas de aire, inspección visual del interior del mezclador, limpieza debajo del transportador, prueba de los botones de parada de emergencia.

Semanal
Medición de la tensión de la banda, control de ajuste de los rascadores primario y secundario, prueba de estanqueidad de las válvulas de mariposa WAM, purga del condensado del compresor, control manual de las temperaturas de carcasa de los motores, registro del valor de presión diferencial del filtro de polvo.

Mensual
Verificación de la calibración de la celda de carga con un peso de referencia, control de alineación correa-polea, mediciones de amperaje del motor, control del nivel de llenado de la línea de lubricación automática, escaneo con cámara térmica del tablero eléctrico.

3-6 meses
Medición del espesor de la paleta y del brazo de paleta del mezclador, análisis de ruido y vibración de los rodamientos, análisis de partículas del aceite hidráulico, control del espesor de la hélice del tornillo sinfín, cambio de aceite del compresor, control de los cartuchos del filtro de polvo.

Anual
Cambio de aceite del reductor, revisión del tablero eléctrico principal, revisión general (overhaul) del compresor, control del par de apriete de los pernos de anclaje, renovación integral de la certificación de los equipos de seguridad, control del tambor del sistema de reciclaje y del revestimiento interno del tornillo sinfín.

Cuando este calendario se traslada a una ficha de mantenimiento en obra y se ejecuta con un sistema de seguimiento por firma, la tasa de paradas no planificadas baja notablemente en términos anuales.

Gestión inteligente del stock: el enfoque de grupos A, B, C

Mantener en stock todas las piezas de repuesto no es posible ni financieramente razonable. El enfoque de stock de tres grupos que recomendamos aplicar en obra mantiene siempre a mano los ítems críticos sin inmovilizar capital en ítems innecesarios.

Grupo A — stock permanente (debe estar en el almacén dentro de la planta)
Paleta y brazo de paleta del mezclador, blindaje del cuerpo, una banda transportadora completa, rodamiento portante, contactor principal y juego de fusibles, grasa y aceite hidráulico, gomas de canaleta, los juegos de retenes de uso más frecuente, cartucho de filtro de polvo. Este grupo reduce el tiempo de intervención en una parada planificada a menos de 24 horas.

Grupo B — suministro semanal
Reductor del mezclador, motor de accionamiento principal, celda de carga, válvulas de mariposa WAM, hélice del tornillo sinfín, grupos de válvulas hidráulicas, variantes de sensores, piezas principales del compresor. Este grupo llega a obra desde el stock en un promedio de 3-7 días hábiles.

Grupo C — según proyecto (suministro a pedido)
Piezas del chasis del mezclador, perfiles de anclaje del silo, tablero eléctrico principal, grupo hidroneumático completo, unidad de enfriamiento de agua. Para estos ítems debe planificarse un plazo de fabricación que puede extenderse hasta 7-15 días hábiles.

Revisar la decisión de stock anualmente aclara qué ítem del grupo A queda en realidad innecesariamente en stock y qué ítem del grupo B requiere acceso rápido en obra.

El impacto de las condiciones climáticas y operativas en la estrategia de repuestos

El mismo modelo de planta no tiene el mismo calendario de mantenimiento en Ankara y en Yeda. La tasa de desgaste de las piezas de repuesto puede variar hasta 2-3 veces según el clima, el número de turnos y el tipo de agregado. Por ello, los grupos de stock A/B/C deben ajustarse con precisión a las condiciones de la obra.

Clima cálido y seco (más de 40 °C, baja humedad)
Los sellos de los cilindros neumáticos se endurecen más rápido, se produce pérdida de viscosidad en el aceite hidráulico y se acorta la vida del aceite del compresor. Las piezas de enfriamiento de agua y de la unidad de hielo deben incluirse en el stock crítico. Como la emisión de polvo se intensifica, el consumo de cartuchos filtrantes es alrededor del doble del estándar.

Clima costero y húmedo
La corrosión es la principal amenaza. La clase de protección IP de los motores eléctricos y las juntas de estanqueidad de los tableros deben revisarse con frecuencia; cuando aparece óxido en la superficie de las piezas de desgaste de acero desnudo, el espesor medido bajo el óxido puede caer más rápido que bajo un desgaste continuo.

Operación invernal (bajo cero)
Para que las líneas de agua no se congelen, las resistencias calefactoras, el aislamiento y las válvulas de drenaje deben estar operativos. Como la fluidez del aceite hidráulico disminuye, iniciar el movimiento antes del calentamiento es el error más frecuente de los operadores sin experiencia y provoca daños en la bomba.

Operación de dos o tres turnos
Todos los intervalos de mantenimiento son erróneos si se basan en el día calendario y no en las horas de operación. Una calibración que es mensual en un solo turno de 8 horas debe reducirse a una vez cada 10 días en operación de tres turnos.

Agregado altamente abrasivo (basalto, granito, escoria)
La vida de la paleta del mezclador baja a la mitad del estándar; en este caso debe evaluarse el uso de fundición Ni-Hard o una paleta de doble recubrimiento en lugar de acero Hadfield. La vida de la banda transportadora y el consumo de rascadores también aumentan en la misma proporción.

5 errores críticos frecuentes en el aprovisionamiento de piezas de repuesto

La experiencia en obra muestra que la mayoría de los tiempos de parada no planificada no proviene de una falla mecánica, sino de un pedido erróneo o de una mala decisión de intervención.

El proceso de pedido de piezas de repuesto MEKA

La clave de un envío rápido y exacto reside en un pedido abierto con la información correcta.

Información básica necesaria para un pedido:

- Número de serie de la planta y año de fabricación
- Tipo de mezclador (doble eje / eje simple / planetario / artesa)
- Grupo de piezas y, si es posible, una foto de la pieza
- Dirección de envío y datos de la persona de contacto
- Nivel de urgencia (mantenimiento planificado o parada no planificada)

Plazos de suministro

La gran mayoría de las piezas fabricadas por MEKA están disponibles en stock. Para los productos de fabricación especial o de suministro extranjero, el plazo varía entre 3-15 días hábiles según el grupo de piezas; una vez recibida la solicitud, se le comunica el plazo exacto.

Soporte de instalación y montaje en obra

A pedido, el equipo de servicio técnico es enviado a obra junto con la entrega de las piezas de repuesto; se brinda soporte de montaje, ajuste y puesta en marcha. Este es un servicio recomendado en particular para piezas de reductor, mezclador, celda de carga y automatización.

Suministro para plantas no MEKA

Para los componentes estándar de uso común (rodamiento, correa, sensor, celda de carga, motor, etc.), también puede proporcionarse suministro para plantas no MEKA. Cuando se transmite la solicitud, se evalúa la compatibilidad y se da una respuesta.

La gestión de piezas de repuesto de una planta de concreto es una disciplina mucho más amplia que un simple envío de una pieza: la pieza correcta debe estar en obra en el momento correcto y con la especificación correcta. Las plantas que han instaurado esta disciplina no incumplen su objetivo de producción mensual, no corren el riesgo de devoluciones por desviación de la calidad del concreto y ajustan su costo total de mantenimiento a un presupuesto previsible.

Con más de treinta y cinco años de experiencia en obra y una cartera de proyectos a escala mundial, MEKA ofrece piezas de repuesto originales, amplio stock y soporte técnico en una extensa gama de categorías, desde piezas de mezclador hasta equipos de transportador y desde la celda de carga hasta el sistema de lubricación automática. Contacte a nuestro equipo para transmitir su solicitud de piezas de repuesto, llamar al servicio técnico a obra o elaborar una lista de stock del grupo A específica para su planta.
