На бетонному заводі найдорожчим у позаплановому простої є не зупинена машина, а міксер, що чекає на майданчику, зрив графіка бетонування та підірвана на цілий день довіра замовника. Початок цього ланцюга майже завжди — вчасно не помічений знос дрібної деталі: незамінена лопать змішувача, затверділе ущільнення, тензодатчик, що втратив калібрування. Тому управління запасними частинами бетонного заводу перестає бути питанням закупівель і стає безпосередньо питанням ефективності виробництва та загальної вартості володіння (TCO).

Оригінальні запасні частини та відібрана продукція постачальників для бетонних заводів і бетонозмішувачів, що випускаються від 1987 року, пропонуються в одному місці. Цей посібник — операційний довідник, який охоплює десять основних категорій запасних частин, деталі допоміжних систем, критичні зони зносу, інтервали обслуговування, вплив кліматичних умов на стратегію запасних частин і найпоширеніші помилки під час замовлення.

Чому саме оригінальні запасні частини?

Рішення щодо запасної частини часто ухвалюють на основі одного порівняння: неоригінальна чи оригінальна? Короткострокова різниця в ціні за одиницю оманлива, адже бетонний завод — це цілісна система, і деталь, що працює поза специфікацією, перетворюється на каскадні пошкодження.

Точна відповідність конструкторським допускам
Такі деталі, як важіль лопаті змішувача, гума розвантажувального жолоба чи виток шнека, виготовляються з урахуванням розмірів рами заводу та геометрії руху. Відхилення на кілька міліметрів у неоригінальній лопаті призводить до незбалансованого навантаження на підшипники вала та передчасного руйнування підшипника.

Правильний вибір матеріалу
У зонах ударного зносу — таких як лопать і важіль змішувача — зазвичай надають перевагу сталі Гадфільда (високомарганцевій) або чавуну Ni-Hard; для днища змішувача та броні під гумою жолоба поширена сталь марки HARDOX. Виготовлення зовні ідентичної деталі з непридатної марки сталі вдвічі скорочує її строк служби та підвищує собівартість кубометра.

Зменшення ризику вторинних пошкоджень
Реальна вартість — не в зношеній деталі, а в руйнуванні, яке вона спричиняє. Підшипник, що зазнав потрапляння води через неякісне ущільнення, далі навантажує корпус підшипника, вал і зрештою корпус змішувача. Економія на одному ущільненні обертається втратою в десятки разів більшою через капітальний ремонт змішувача.

Гарантія та обсяг технічної підтримки
Використання оригінальних деталей зберігає чинність гарантійних умов вашого заводу. Виїзд команди післяпродажного обслуговування на майданчик, а також підтримку монтажу та пусконалагодження можна замовити разом із замовленням оригінальних запчастин.

Запасні частини бетонного заводу у 10 категоріях

Наведені нижче десять категорій охоплюють усі витратні та механічні деталі в лінійці бетонних заводів MEKA. Для кожної категорії узагальнено найкритичніші позиції на майданчику, типові ознаки зносу та критерії вибору.

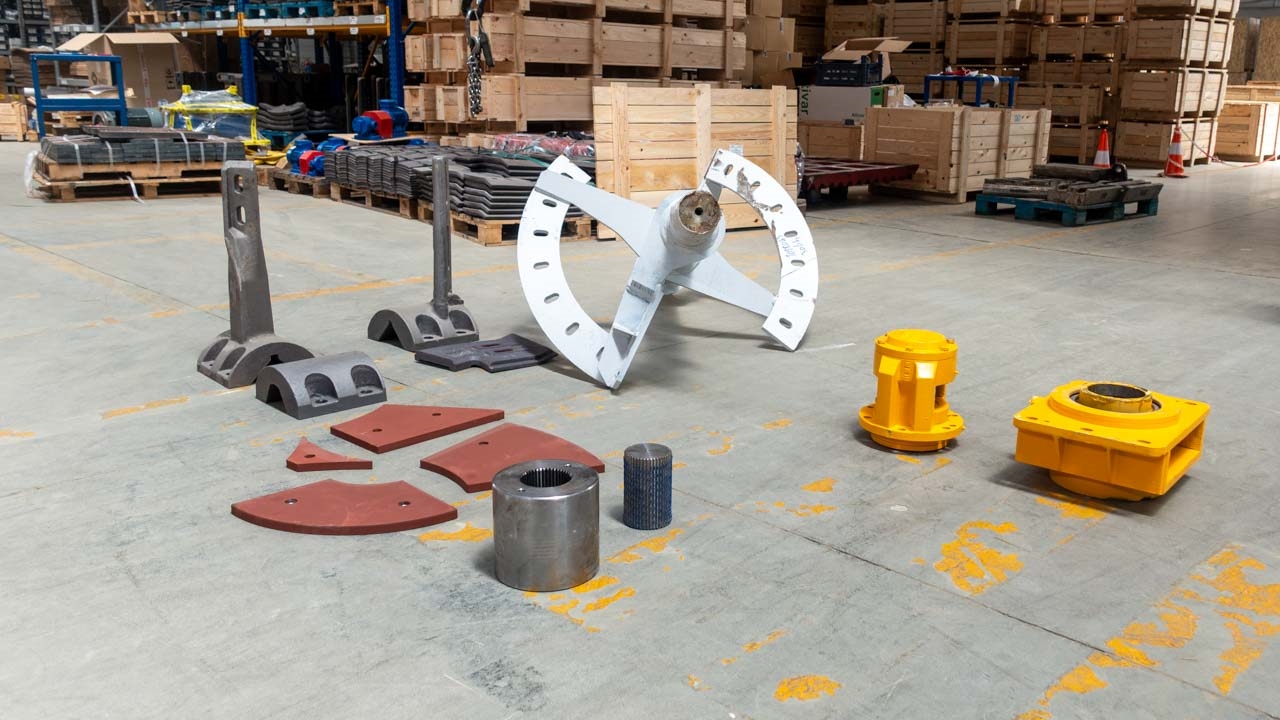

1. Деталі змішувача

Змішувач — серце заводу; якість перемішування, продуктивність вивантаження за хвилину та енергоефективність безпосередньо залежать від його внутрішніх компонентів. Швидкозношувані та механічні деталі постачаються для всіх двовальних, одновальних, планетарних і тарілчастих змішувачів.

Ця категорія охоплює лопаті та важелі лопатей, зносостійкі футерівки корпусу й бічних стінок, вузли ущільнення-підшипника вала, редуктор (зазвичай співвісної або паралельно-вальної конструкції), розвантажувальний жолоб змішувача та гуму жолоба. Типові ознаки, що вказують на потребу заміни: подовження часу перемішування, погіршення однорідності суміші, нерівномірне налипання на днищі змішувача та втрата герметичності на кінцях вала.

Обираючи деталі змішувача, слід чітко зазначити тип змішувача, обʼєм замісу та клас абразивності заповнювача. Два змішувачі однієї моделі можуть потребувати футерівок різної твердості залежно від типу заповнювача.

2. Ковшові системи та подача заповнювачів

Лінія зважування та подачі заповнювачів — етап, який задає ритм бетонування. Ця категорія охоплює всі конструкційні та швидкозношувані компоненти вагових ковшів на 30, 60 і 100 літрів, накопичувальних бункерів і анкерних плит.

Внутрішні зносостійкі футерівки ковшів, циліндри затворів і ущільнювальні прокладки — деталі планової заміни, адже постійно контактують із сумішшю заповнювача й води. У накопичувальних бункерах до критичних позицій належать внутрішнє облицювання, тент бункера, монтажні плити вібраторів і кріпильні елементи датчиків рівня. Анкерні елементи з ознаками корозії або деформації слід замінювати на оригінальні аналоги.

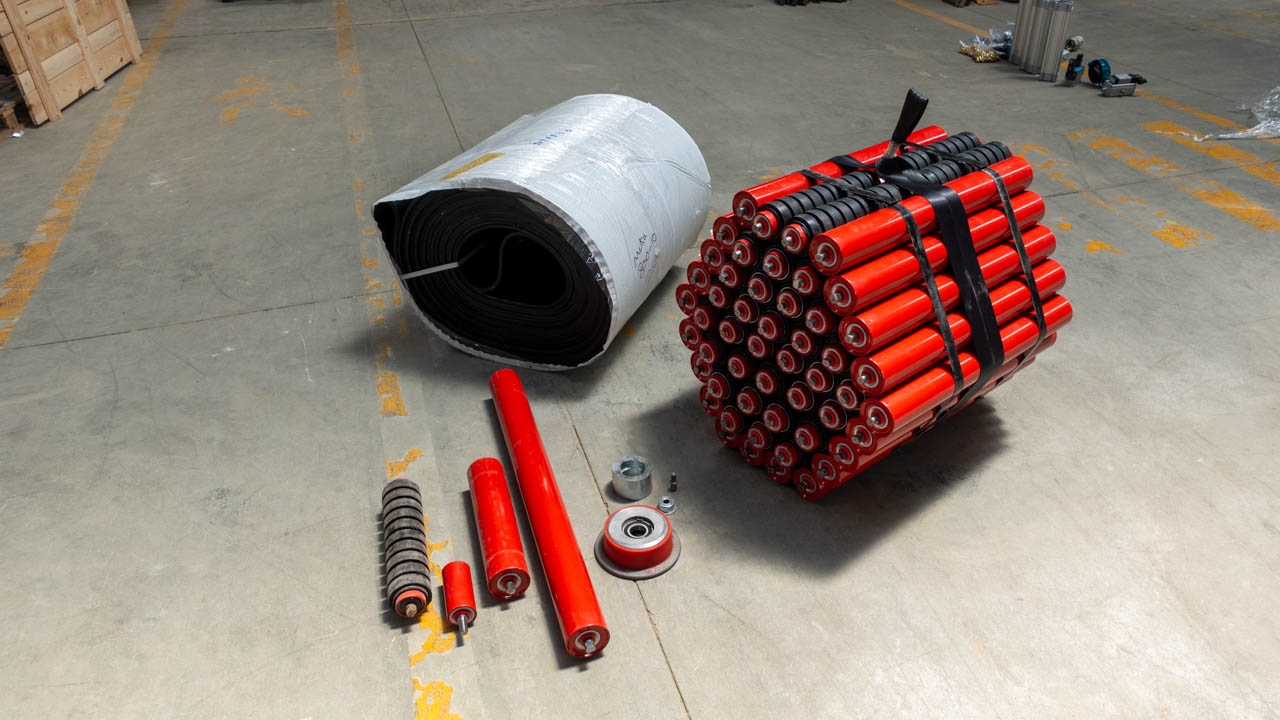

3. Конвеєрне обладнання

Лінія транспортування заповнювачів — найдовша ділянка з найвищою швидкістю зносу. Для конвеєрної лінії постачаються шість типів роликоопор (підтримувальні, зворотні, амортизувальні, самоцентрувальні, жолобчасті та спеціальні з рифленою поверхнею). Конвеєрні стрічки пропонуються у плоскому, шевронному та очисному виконанні; скребки — у двох ступенях, первинні та вторинні.

До цієї категорії також належать аксесуари тросових вимикачів, механічні натяжні системи, барабани та запобіжні вимикачі. Поздовжній розрив, розлохмачення країв або налипання під скребком свідчать, що пошкоджено і роликоопору, і привідний барабан. У такому разі оцінювати потрібно не лише стрічку, а й комплект роликоопор і скребків, які з нею контактують.

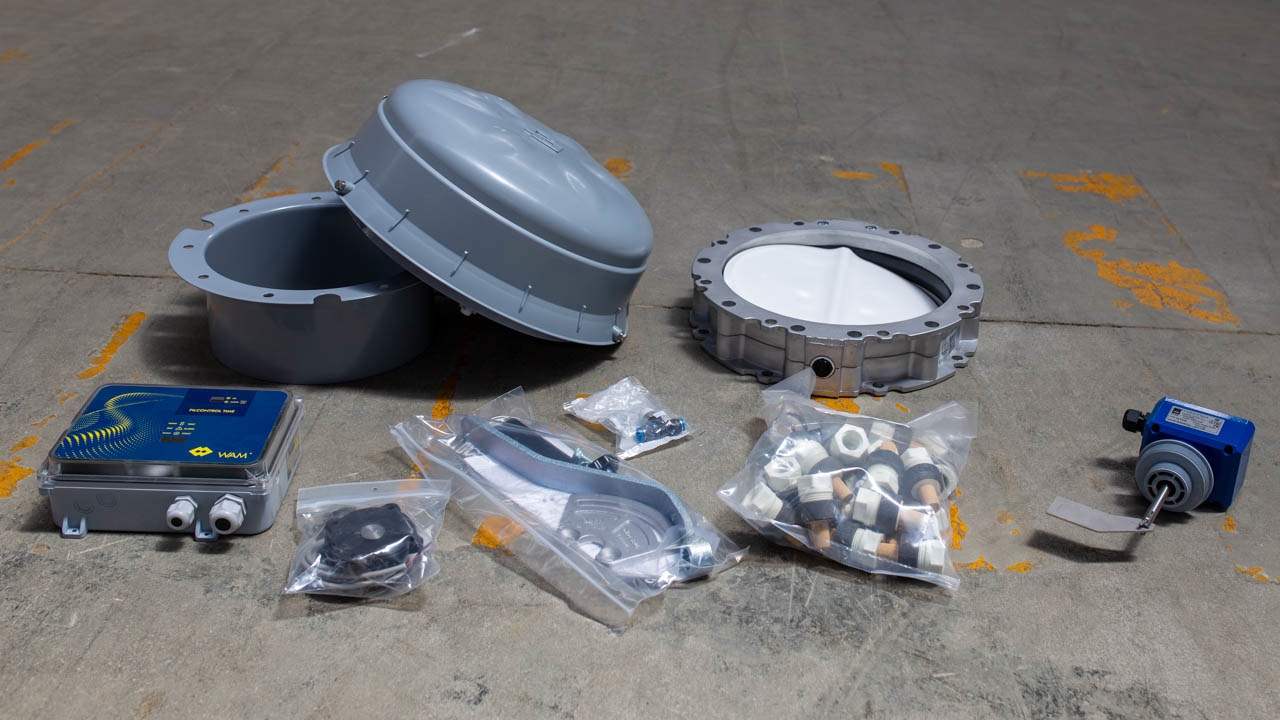

4. Обладнання силосів і WAM

Цементні силоси та системи дозування домішок потребують критичного обслуговування як з конструкційного погляду, так і з погляду контакту з пилом і рідинами. Повне покриття запасними частинами забезпечується для 11 підтипів обладнання серії WAM; поворотні заслінки, картриджі фільтрів, датчики рівня, вібратори та групи запобіжних клапанів — компоненти цієї родини.

Шнекові конвеєри ES і TU використовуються для горизонтального та похилого транспортування таких матеріалів, як цемент, зола-винесення та вапнякове борошно. Товщина внутрішнього витка — один із параметрів, які найчастіше забувають вимірювати на майданчику; навіть втрата 1–2 мм товщини знижує ефективність транспортування та підвищує струм двигуна. Лінія оригінальних запасних частин доступна також для одно- та двобункерних систем дозування домішок, що працюють інтегровано із системами подачі фібри.

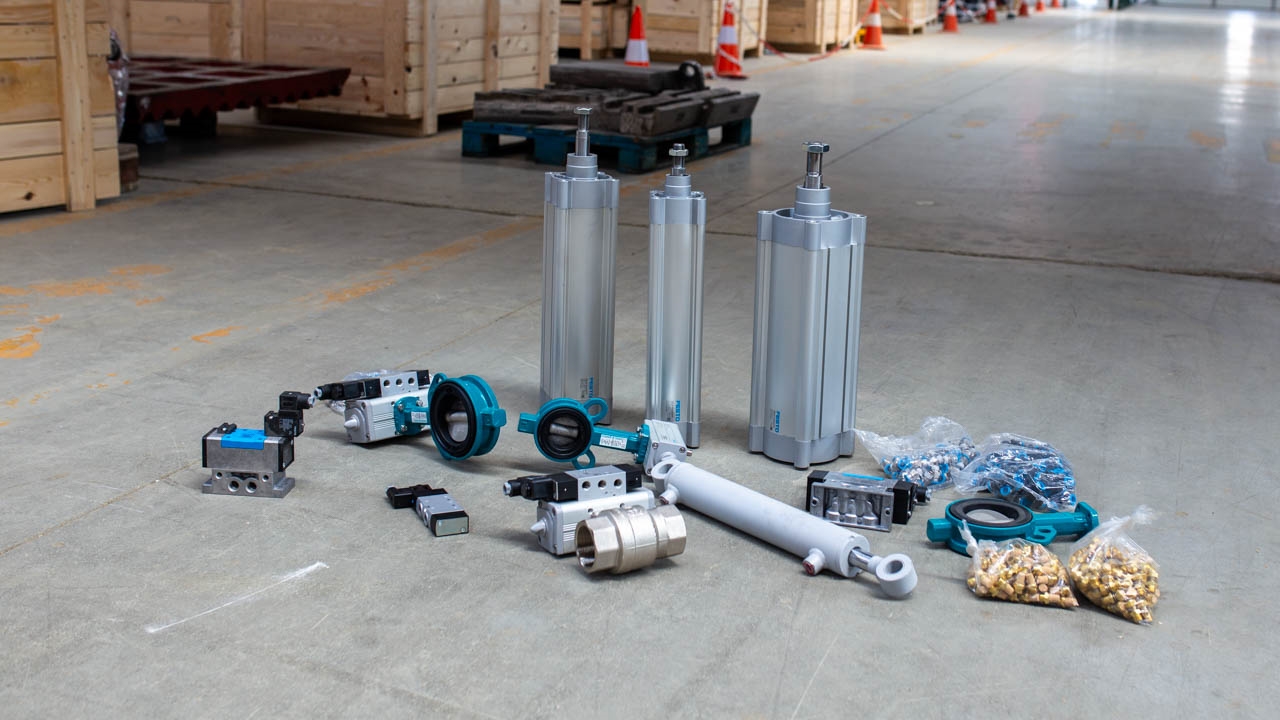

5. Пневматичні, гідравлічні та бустерні системи

Відкривання й закривання затвора змішувача, а також рухи ковша, поворотної заслінки та циліндричного перевантажувального вузла керуються пневматичною та гідравлічною енергією. Ця категорія охоплює пневмоциліндри марок Festo та Pemaks, групи гідроциліндрів, клапанів і насосів, а також бустерні (гідрофорні) системи.

Точність циліндрів на пневматичній лінії безпосередньо впливає на повторюваність дозування. Затримка на кілька секунд у часі закривання затвора спричиняє накопичувальні втрати у кількості циклів. У гідравлічних системах перші сигнали, що вимагають планового втручання, — коливання тиску на виході насоса, нагрівання котушок клапанів та ознаки протікання. Бустерні системи важливі для ліній зважування води та промивання змішувача; падіння тиску впливає на реологію суміші та якість очищення.

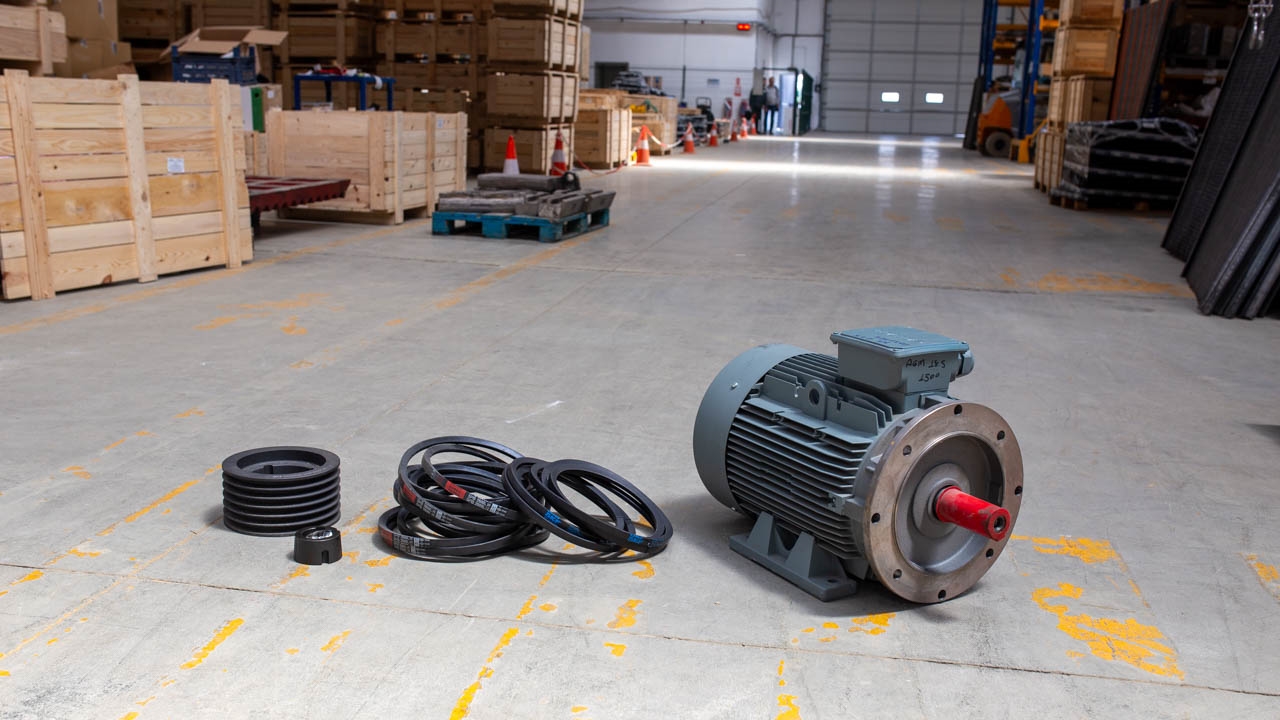

6. Електродвигун, шків і пас

Для приводів змішувачів, конвеєрних двигунів, компресорів, а також двигунів шнекових конвеєрів і вібраторів постачаються електродвигуни у виконанні на лапах B3, фланцевому B5 та з безпосереднім приєднанням. Для передавання потужності на складі підтримуються групи шківів і пасів профілів SPB, SPC та клинових.

Найкритичніше під час вибору двигуна — не лише потужність (кВт), а й тип приєднання, кількість полюсів, клас захисту IP і монтажний габарит. Якщо будь-який із цих пʼяти параметрів зазначено неповно, двигун, який приїде на майданчик, неможливо буде встановити; виникають зайві витрати на перевезення та простій. Мікротріщини, засклення профілю або нерівномірний натяг у групі пасів свідчать про потребу заміни комплекту.

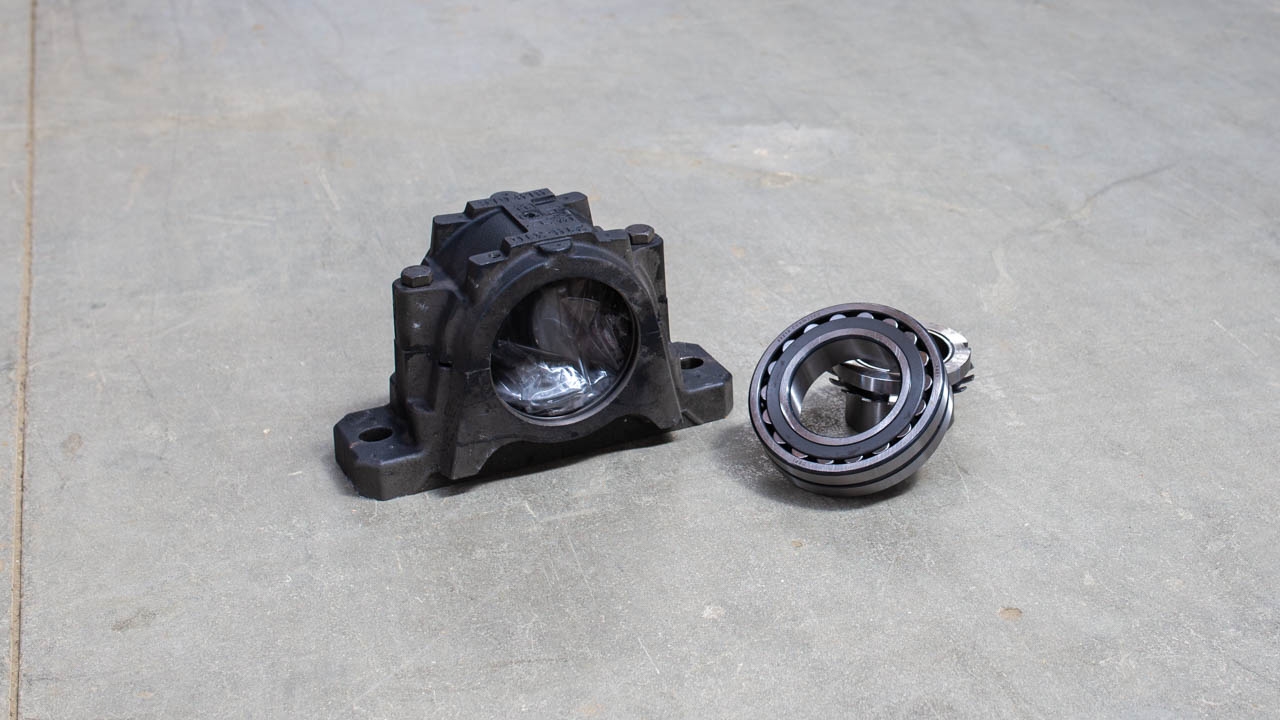

7. Корпуси підшипників, підшипники та кріплення

У системах валів і барабанів застосовуються підшипникові вузли SNH, корпусні та втулкові підшипники. Ця категорія також охоплює родини підшипників, комплекти ущільнень, регулювальні кільця, канали змащування та стандарти болтів, гайок і шайб.

Найчастіша помилка під час заміни підшипника — не оновити ущільнення. Новий підшипник, установлений зі зношеним ущільненням, невдовзі втрачає мастило або зазнає впливу промивної води; та сама несправність повторюється за короткий час. Обовʼязково слід зазначати клас міцності (8.8, 10.9 тощо) у групі болтів і гайок; кріплення затвора змішувача болтом низького класу — серйозний ризик для безпеки.

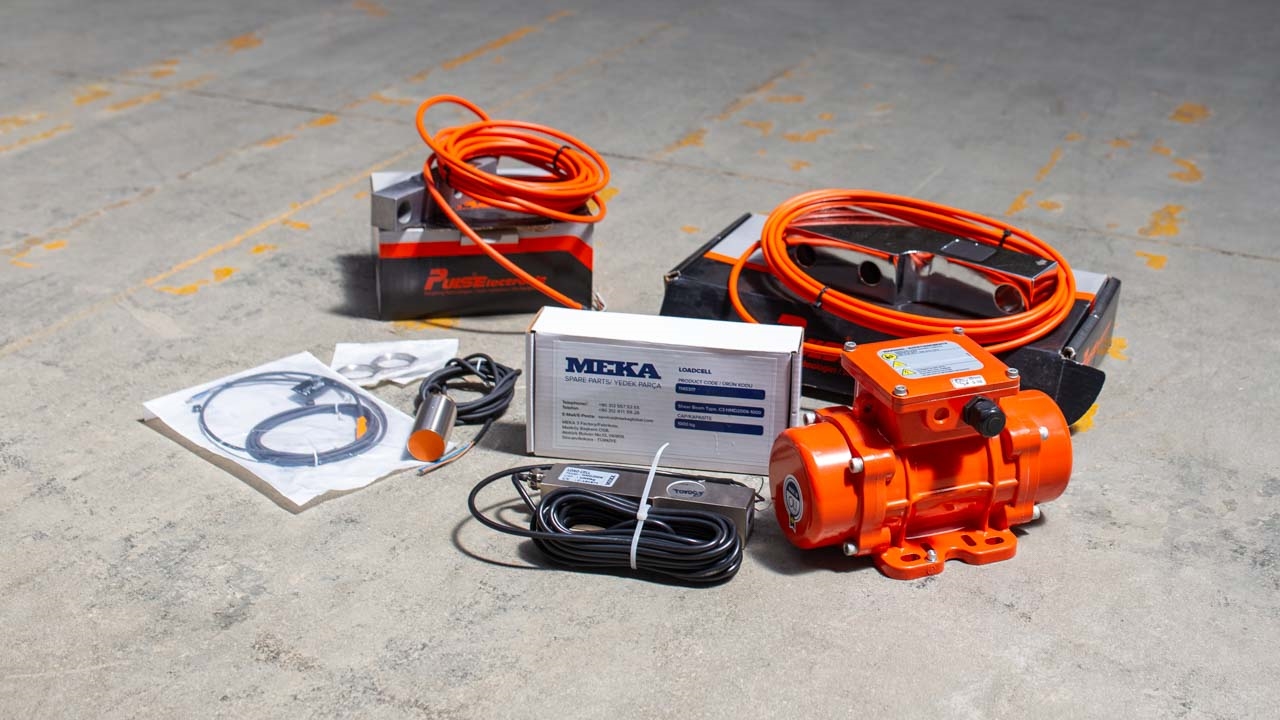

8. Тензодатчик, сенсор і вібратор

Точність зважування — математична основа якості бетону. Окрім тензодатчиків власного виробництва MEKA, пропонуються тензодатчики марок Puls та Esit у вибраних діапазонах навантаження. У групі вібраторів надають перевагу марці OLİ; у родині сенсорів на стандартному складі підтримується сім типів: магнітні, індуктивні, ємнісні, фотоелектричні, ультразвукові, тиску та рівня. Калібрувальні гирі також належать до цієї категорії.

Тензодатчик — та позиція серед запасних частин бетонного заводу, яку найменше варто замінювати неоригінальним аналогом. Інша крива лінійності та інший коефіцієнт підсилення сигналу порушують калібрування програмного забезпечення автоматизації бетонного заводу; відхилення дозування безпосередньо позначається на якості бетону, який отримує замовник.

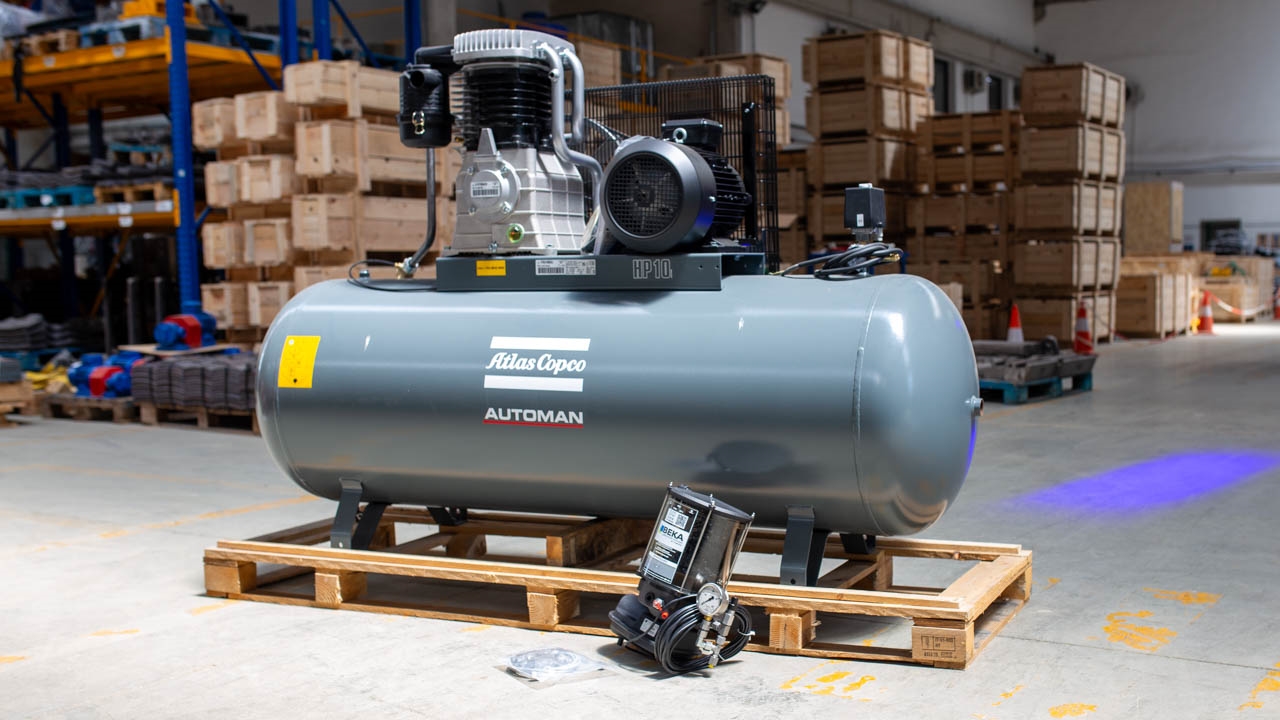

9. Автоматичне змащування та компресор

Системи автоматичного змащування використовуються для подавання мастила до підшипників вала змішувача та рухомих точок без ручного втручання. Насос, розподільник, лінія та форсунка систем автоматичного змащування марок Bekamaks і Lincoln постачаються комплектно.

На компресорній лінії на складі є групи запасних частин і витратних матеріалів (мастило, фільтр, пас, комплект клапанів) марок Dalgakıran, Atlas Copco і Tamsan. Ефективність повітря компресора — передумова точності роботи циліндрів на пневматичній лінії; якщо тиск повітря від компресора падає, затвори змішувача не закриваються повністю, і цикл дозування порушується.

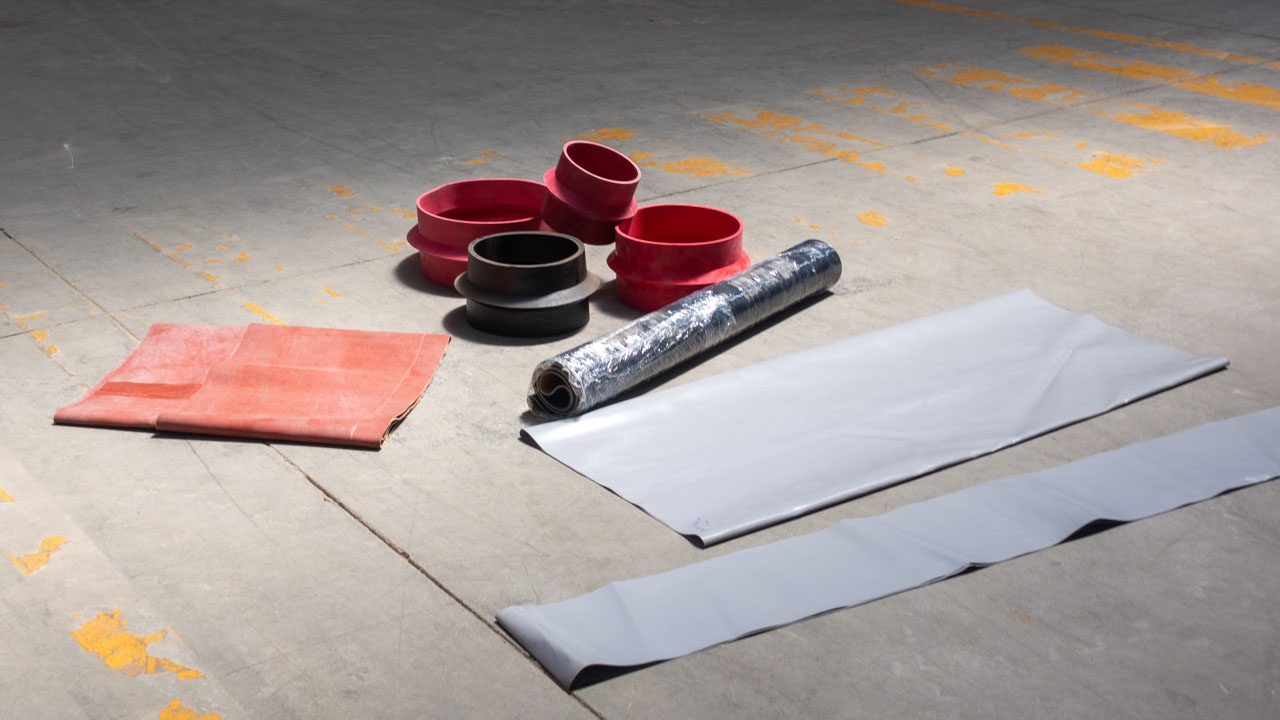

10. Гуми жолоба та аксесуари

Ця категорія складається з гум цементного жолоба, гум жолоба водяного бункера, гум розвантажувального жолоба змішувача, тентів шнекових конвеєрів і бункерів, деталей хомутів та елементів приєднання шлангів. На перший погляд це схоже на витратні матеріали, проте протікання завширшки в один міліметр у гумі жолоба обертається пиловими викидами та небажаними втратами продукту.

Тенти застосовують не лише для утримання пилу, а й для ізоляції внутрішньої лінії шнекового конвеєра від зовнішнього середовища. Пошкоджений тент за умов підвищеної вологості призводить до злежування матеріалу, заклинювання поворотних заслінок і перевантаження двигуна шнекового конвеєра.

Допоміжні системи та їхні запасні частини

Десять основних категорій охоплюють деталі, які утворюють каркас заводу. Проте сучасний бетонний завод не може працювати з повною ефективністю без допоміжних систем навколо нього. Наведені нижче три системи потребують на майданчику щонайменше такої ж уваги в обслуговуванні, як і основні деталі.

Пиловловлювачі та фільтрувальні установки

Пилові фільтри імпульсного (jet-pulse) типу, установлені на змішувачі, на верхівці силосу та в точках перевантаження, критично важливі і для здоровʼя операторів, і для дотримання екологічних норм. Група запасних частин цієї системи складається з картриджів фільтрів (поліефірних, антистатичних або з мембраною PTFE), імпульсних соленоїдних клапанів, ущільнювальних прокладок ресивера стисненого повітря та датчиків перепаду тиску.

Картриджі фільтрів замінюють у середньому кожні 12–18 місяців залежно від запиленості заповнювача; проте заміну можна перенести на раніший строк, якщо значення перепаду тиску перевищує порогове. Несправність соленоїдного клапана проявляється в тому, що картриджі не піддаються очищенню та швидко забиваються.

Системи нагрівання та охолодження води

Щоб підтримувати безперервність виробництва відповідно до сезону, завод має системи водопідготовки (упорскування пари або електричний нагрівач для зими, чилер або льодогенератор для літа). Група запасних частин цих систем охоплює нагрівальні елементи, парові клапани, компресор і випарники чилера, ножі льодогенератора та датчики термостата PT100.

На ринках із жарким кліматом (Близький Схід, Африка, Південна Азія) деталі льодогенераторного вузла слід тримати у плановому складському запасі; вихід льодогенератора з ладу означає зупинку бетонування в літні місяці.

Деталі системи рециклінгу бетону

Системи рециклінгу бетону розділяють промивну воду автобетонозмішувачів і залишки свіжого бетону на заповнювач і шлам. Родини запасних частин цієї системи складаються з витка спірального класифікатора, внутрішніх зносостійких панелей промивного барабана, групи ротор-статор шламового насоса, лопатей мішалки шламового резервуара та гум переливного порога.

Знос витка спіралі безпосередньо впливає на ефективність класифікатора; коли винесення дрібного заповнювача зростає, рециклінг стає неефективним, а шламовий резервуар на майданчику заповнюється за короткий час.

Критичні зони зносу

Будь-яке планування обслуговування починається з розпізнавання зон, де знос найінтенсивніший. У бетонних заводах є чотири основні зони зносу; графік обслуговування будується навколо інтервалів вимірювання саме цих зон.

Внутрішня частина змішувача
Лопать, важіль лопаті, зносостійка футерівка корпусу та плити бічних стінок механічно контактують із заповнювачем у кожному циклі завантаження-вивантаження. Знос слід фіксувати точка за точкою кожні 2–3 місяці за допомогою товщиноміра. Якщо на поверхні спостерігається хвилястий нерівномірний знос, одна з лопатей може бути відсутньою або встановленою неправильно.

Конвеєрна лінія
Конвеєрна стрічка, підтримувальні та амортизувальні роликоопори, а також первинні й вторинні скребки зазнають зносу на кожному метрі транспортування заповнювача. Строк служби стрічки та скребків особливо швидко скорочується при роботі з масним заповнювачем; контактну поверхню скребка слід перевіряти щотижня. Якщо на стрічці зʼявляється поздовжня тріщина, заміна стрічки без усунення причини тріщини (зазвичай це сторонній предмет або неправильне завантаження) — лише тимчасове рішення.

Поворотні заслінки WAM і внутрішні витки шнеків
На лінії транспортування цементу та домішок ущільнення заслінок і витки шнеків зношуються безперервно. Протікання заслінки призводить до втрат цементу, пилових викидів і неточного зважування. Товщину витка шнекового конвеєра слід вимірювати кожні 6 місяців; заміну варто планувати за втрати товщини на 20 відсотків.

Втрата точності тензодатчика
Видимого зносу немає, але з часом тензодатчик може втратити калібрування, зазнати механічного удару чи послаблення ізоляції кабелю. Перевірку еталонною гирею слід виконувати раз на місяць; у разі перевищення допустимого відхилення потрібно оновити калібрування або замінити тензодатчик новим.

Інтервали обслуговування: від щоденного чек-листа до річного капітального ремонту

Вартість планового обслуговування становить приблизно одну пʼяту вартості позапланового простою. Наведений нижче графік періодичного обслуговування — широко визнаний орієнтир; його можна ущільнити залежно від абразивності заповнювача, змінності роботи та кліматичних умов.

Щодня (на початку зміни)
Перевірка наявності мастила в точках змащування, зчитування значень тиску на гідравлічній і пневматичній лініях, прослуховування на предмет витоків повітря, візуальний огляд внутрішньої частини змішувача, прибирання під конвеєром, перевірка кнопок аварійної зупинки.

Щотижня
Вимірювання натягу стрічки, перевірка регулювання первинного та вторинного скребків, перевірка поворотних заслінок WAM на герметичність, злив конденсату компресора, ручна перевірка температури корпусів двигунів, фіксація значення перепаду тиску на пиловому фільтрі.

Щомісяця
Перевірка калібрування тензодатчика еталонною гирею, перевірка співвісності стрічки й барабанів, вимірювання струму двигунів, перевірка рівня заповнення лінії автоматичного змащування, тепловізійне обстеження електрощита.

Кожні 3–6 місяців
Вимірювання товщини лопаті та важеля лопаті змішувача, аналіз шуму й вібрації підшипників, аналіз забрудненості гідравлічного мастила частинками, перевірка товщини витка шнека, заміна мастила компресора, перевірка картриджів пилового фільтра.

Щороку
Заміна мастила редуктора, ревізія головного електрощита, капітальне обслуговування компресора, перевірка моменту затягування анкерних болтів, повна повторна сертифікація обладнання безпеки, перевірка внутрішнього облицювання барабана системи рециклінгу та шнекового конвеєра.

Коли цей графік перенесено на карту обслуговування на майданчику та ведеться із системою підтвердження виконання підписом, частка позапланових простоїв помітно знижується в річному вимірі.

Розумне управління запасами: підхід за групами A, B, C

Тримати на складі всі запасні частини неможливо й фінансово недоцільно. Триступеневий підхід до складських запасів, який ми рекомендуємо застосовувати на майданчику, забезпечує постійну наявність критичних позицій і не заморожує капітал у зайвих.

Група A — постійний запас (має бути на складі майданчика)
Лопать і важіль лопаті змішувача, зносостійка футерівка корпусу, одна повна конвеєрна стрічка, опорний підшипник, головний контактор і комплект запобіжників, мастило та гідравлічна олива, гуми жолобів, найуживаніші комплекти ущільнень, картридж пилового фільтра. Ця група скорочує час втручання під час планової зупинки до менш ніж 24 годин.

Група B — щотижневе постачання
Редуктор змішувача, головний привідний двигун, тензодатчик, поворотні заслінки WAM, виток шнека, групи гідравлічних клапанів, різновиди сенсорів, основні деталі компресора. Ця група надходить на майданчик зі складу в середньому за 3–7 робочих днів.

Група C — під проєкт (постачання на замовлення)
Деталі рами змішувача, анкерні профілі силосу, головний електрощит, повна бустерна (гідрофорна) група, установка охолодження води. Для цих позицій слід планувати строк виготовлення, який може сягати 7–15 робочих днів.

Щорічний перегляд рішення щодо складських запасів показує, яка позиція групи A насправді лежить на складі без потреби, а яка позиція групи B вимагає швидкого доступу на майданчику.

Вплив клімату та умов експлуатації на стратегію запасних частин

Один і той самий завод має різні графіки обслуговування в помірному та в спекотному кліматі. Швидкість зносу запасних частин може відрізнятися до 2–3 разів залежно від клімату, кількості змін і типу заповнювача. Тому групи складських запасів A/B/C слід точно налаштовувати під умови конкретного майданчика.

Спекотний і сухий клімат (понад 40 °C, низька вологість)
Ущільнення пневмоциліндрів твердіють швидше, гідравлічна олива втрачає вʼязкість, а строк служби компресорного мастила скорочується. Деталі систем охолодження води та льодогенераторного вузла слід віднести до критичного запасу. Оскільки пилові викиди посилюються, витрата картриджів фільтрів приблизно вдвічі перевищує стандартну.

Прибережний і вологий клімат
Головна загроза — корозія. Клас захисту IP електродвигунів і ущільнювальні прокладки щитів слід перевіряти часто; коли на поверхні незахищених сталевих швидкозношуваних деталей зʼявляється іржа, товщина, виміряна під шаром іржі, може зменшуватися швидше, ніж за безперервного зносу.

Робота взимку (за температури нижче нуля)
Щоб водяні лінії не замерзали, нагрівальні елементи, теплоізоляція та зливні клапани мають бути справними. Оскільки текучість гідравлічної оливи знижується, початок руху до прогрівання — найпоширеніша помилка недосвідчених операторів, яка призводить до пошкодження насоса.

Робота у дві або три зміни
Усі інтервали обслуговування будуть хибними, якщо їх побудовано на календарних днях, а не на мотогодинах. Калібрування, яке за однієї 8-годинної зміни виконують щомісяця, за тризмінної роботи слід скоротити до одного разу на 10 днів.

Високоабразивний заповнювач (базальт, граніт, шлак)
Строк служби лопаті змішувача падає до половини стандартного; у такому разі варто розглянути застосування чавуну Ni-Hard або лопаті з подвійним покриттям замість сталі Гадфільда. Строк служби конвеєрної стрічки та витрата скребків зростають у тій самій пропорції.

5 критичних помилок у закупівлі запасних частин

Досвід експлуатації показує, що більшість позапланових простоїв спричинена не механічною поломкою, а хибним замовленням або хибним рішенням щодо втручання.

Процес замовлення запасних частин MEKA

Ключ до швидкого й точного відвантаження — замовлення, оформлене з правильною інформацією.

Базова інформація, потрібна для замовлення:

-Серійний номер заводу та рік випуску
-Тип змішувача (двовальний / одновальний / планетарний / тарілчастий)
-Група деталей і, за можливості, фотографія деталі
-Адреса доставки та контактні дані відповідальної особи
-Рівень терміновості (планове обслуговування чи позапланова зупинка)

Строки постачання

Переважну більшість деталей власного виробництва MEKA тримає на складі готовими до відвантаження. Для виробів під замовлення або тих, що постачаються з-за кордону, строк постачання коливається в межах 3–15 робочих днів залежно від групи деталей; після отримання запиту точний строк повідомляється вам окремо.

Підтримка монтажу та складання на майданчику

За запитом команда технічного сервісу виїжджає на майданчик разом із постачанням запасних частин; надається підтримка монтажу, регулювання та пусконалагодження. Ця послуга особливо рекомендована для редукторів, змішувачів, тензодатчиків і компонентів автоматизації.

Постачання для заводів інших виробників

Для поширених стандартних компонентів (підшипник, пас, сенсор, тензодатчик, двигун тощо) постачання можливе також для заводів інших виробників. Після надходження запиту оцінюється сумісність і надається відповідь.

Управління запасними частинами бетонного заводу — значно ширша дисципліна, ніж одне відвантаження деталі: потрібна деталь має бути на майданчику в потрібний час і у потрібній специфікації. Заводи, які вибудували цю дисципліну, не зривають місячний план виробництва, не стикаються з ризиком повернень через відхилення якості бетону та вкладаються у прогнозований бюджет загальних витрат на обслуговування.

Маючи понад тридцять пʼять років досвіду роботи на майданчиках і портфель проєктів по всьому світу, MEKA пропонує оригінальні запасні частини, широкий складський запас і технічну підтримку в широкому спектрі категорій — від деталей змішувача до конвеєрного обладнання, від тензодатчика до системи автоматичного змащування.

Зв’яжіться з нашою командою, щоб надіслати запит на запасні частини, викликати технічний сервіс на майданчик або скласти перелік складського запасу групи A саме для вашого заводу. Отримайте пропозицію зараз або напишіть нам у WhatsApp.
