Qu'est-ce qu'une pompe à béton ? Types et domaines d'utilisation

La pompe à béton est l'un des équipements indispensables des projets de construction modernes en termes de rapidité, de qualité et de sécurité au travail. Elle assure le transport continu et contrôlé du béton, en particulier dans les bâtiments de grande hauteur et les grands projets d'infrastructure. Selon l'échelle du projet et les conditions du chantier, différentes solutions telles que la pompe à béton stationnaire ou la pompe à béton mobile peuvent être privilégiées. Le bon choix de pompe offre un avantage à la fois en temps et en coût, tout en réduisant considérablement la charge de main-d'œuvre.

Qu'est-ce qu'une pompe à béton et à quoi sert-elle ?

La pompe à béton est une machine qui prélève le béton frais du malaxeur et le refoule sous pression jusqu'au point de coulage à travers une tuyauterie. Elle est bien plus rapide et facile à contrôler que les méthodes traditionnelles (brouette, seau, grue). Dans de nombreuses applications, des immeubles de grande hauteur aux larges fondations, elle assure un flux continu vers les endroits difficiles d'accès, réduit le temps et diminue le nombre d'ouvriers.

Comment fonctionne une pompe à béton ?

L'idée de base repose sur un puissant circuit hydraulique. Le malaxeur déverse le béton dans la trémie et les palettes malaxeuses de la trémie empêchent la ségrégation du béton. Les pompes à double piston à vanne en S, le système le plus répandu, fonctionnent ainsi :

• Course d'aspiration : Lorsque le béton est aspiré dans le cylindre, un piston se retire ; la vanne en S ouvre l'entrée de ce cylindre.
• Course de refoulement : L'autre piston refoule, à travers la vanne en S, le béton chargé au cycle précédent dans les tuyaux de la ligne.

Grâce à ce mouvement séquentiel, on obtient un flux continu. Le béton est acheminé jusqu'au point de coulage au moyen de tubes en acier et/ou de flexibles.

Quels sont les types de pompes à béton ?

1) Pompe à béton fixe (stationnaire)

Elle est montée sur une remorque ou un châssis et installée sur le site. Avec sa haute pression et son débit élevé, elle est la meilleure pour les longues lignes et les grands projets. Elle est efficace pour des travaux tels que les bâtiments de grande hauteur, les barrages, les tunnels et les installations industrielles.

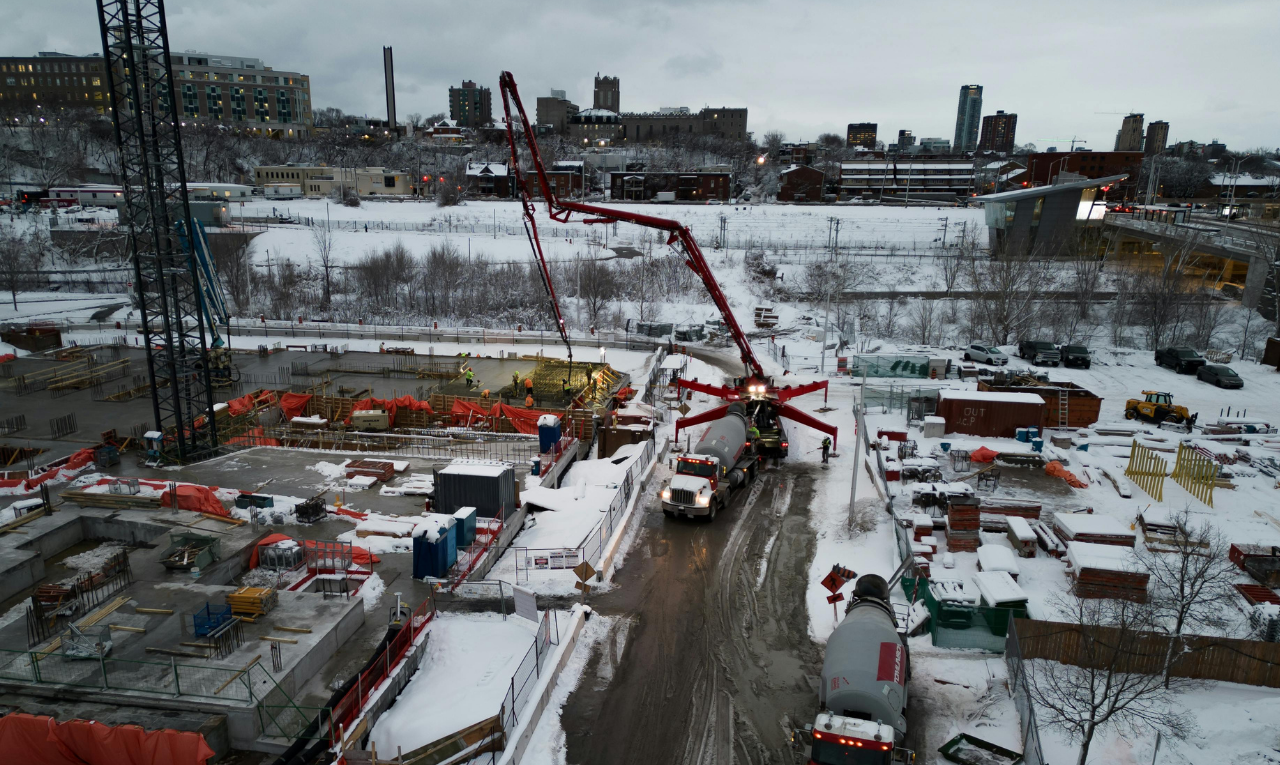

2) Pompe à béton mobile (à flèche)

Un châssis de camion porte une flèche (bras) repliable. Son installation est facile et elle offre un accès flexible grâce à différentes longueurs de flèche. Elle est idéale pour les chantiers nécessitant une mobilisation rapide, tels que les logements, les bâtiments commerciaux, les ponts et les viaducs.

3) Petite pompe à béton (mini)

Dimensions compactes, entrée dans les espaces étroits et facilité de manœuvre. C'est une solution économique pour les travaux de petite à moyenne envergure tels que les rénovations urbaines, les travaux d'aménagement paysager et les travaux en intérieur.

4) Pompe de type au sol / sur remorque

Elle n'a pas de flèche ; elle se raccorde à une tuyauterie séparée. Elle est utilisée pour de très longues distances verticales et horizontales, ainsi que dans des applications spéciales telles que le béton projeté (shotcrete) et la chape.

Caractéristiques techniques et dimensions de la pompe à béton

• Pompes mobiles : La portée dépend de la capacité verticale/horizontale de la flèche ; la plage typique est d'environ 20–70 m de longueur de flèche.
• Pompes fixes ou stationnaires : La portée dépend de la tuyauterie installée et de la capacité de pression. Avec un bon mélange, un bon diamètre de ligne et une installation de ligne à faibles pertes, il est possible d'atteindre des centaines de mètres à la verticale et des kilomètres à l'horizontale. La valeur réelle varie selon la viscosité du mélange, le nombre de coudes et le niveau de frottement dans la ligne.

Au lieu de « Combien de tonnes transporte-t-elle ? », utilisez les bonnes métriques. Une pompe à béton se mesure en débit (m³/heure) et pression maximale de ligne (bar).

• Classe mini : ~20–30 m³/s
• Mobile typique : ~70–120 m³/s
• Fixe à haute capacité : ~150–200 m³/s. Les valeurs varient selon le fabricant et le modèle.

Autres facteurs importants

• Diamètre du tube/de la ligne : le plus souvent 100 mm ou 125 mm
• La taille maximale du granulat doit être choisie en fonction de la taille de la ligne et du nombre de coudes.
• Puissance hydraulique et rendement
• La consistance du béton (slump) détermine sa pompabilité.

Dans quels domaines la pompe à béton est-elle utilisée ?

• Logements et bâtiments commerciaux : immeubles de grande hauteur, centres commerciaux et bureaux
• Infrastructure : ponts, viaducs, autoroutes, métro et tunnels
• Installations industrielles : usines, centrales électriques, raffineries
• Ouvrages hydrauliques : barrages, centrales hydroélectriques
• Fondations et sols : radiers, remplissage de pieux, chape, béton projeté


À quoi faut-il prêter attention lors du choix d'une pompe à béton ?

• Taille du projet et plan de coulage journalier : La surface totale et les m³ journaliers visés déterminent le débit nécessaire.
• Distance et hauteur de coulage : Sur une pompe mobile, la longueur de flèche ; sur une pompe fixe/au sol, la pression et la conception de la ligne sont déterminantes.
• Accès au site et zone d'installation : routes étroites, sol faible, obstacles... influencent la décision entre pompe mobile, mini ou fixe.
• Le mélange de béton doit être pompable ; le slump, la granulométrie du granulat et les adjuvants doivent être adaptés au diamètre du tube.
• Sécurité et flux de travail : la disposition des stabilisateurs (outriggers), le contrôle de l'extrémité du flexible, le plan de communication, le vent et la circulation.

Notes pratiques pour l'exploitation et l'entretien de la pompe à béton

• Installez la tuyauterie aussi droite, courte et avec le moins de coudes possible. Si vous devez utiliser des coudes, privilégiez ceux à grand rayon.
• Lors du premier amorçage et des arrêts, utilisez une pâte de lubrification (coulis d'amorçage) ; cela aide à réduire la ségrégation et les bouchages.
• Assurez-vous qu'un opérateur qualifié se trouve à l'extrémité du flexible et tenez-vous à une distance de sécurité des variations soudaines de pression.
• Effectuez un entretien planifié des filtres, de l'huile et des pièces d'usure (vanne en S, plaque d'usure, joints de piston).
• Lorsque vous travaillez par temps chaud ou venteux, suivez les instructions du fabricant.

Conclusion

Une pompe à béton choisie avec le bon type et la bonne capacité détermine la cadence du chantier. Si vous êtes sûr d'avoir compris vos besoins et d'avoir bien conçu la ligne, vous pouvez garder sous contrôle à la fois la qualité et le calendrier. À ce stade, MEKA Global peut vous aider à simplifier vos processus en offrant des solutions de pompes sur mesure adaptées aux besoins de différents projets ainsi qu'un support d'ingénierie.
