Что такое бетононасос? Виды и области применения

Бетононасос — одно из незаменимых видов оборудования современных строительных проектов с точки зрения скорости, качества и безопасности труда. Он обеспечивает непрерывную и контролируемую подачу бетона, особенно в высотных зданиях и крупных инфраструктурных проектах. В зависимости от масштаба проекта и условий стройплощадки могут быть выбраны различные решения, такие как стационарный бетононасос или мобильный бетононасос. Правильный выбор насоса дает преимущество как во времени, так и в затратах, а также значительно снижает трудозатраты.

Что такое бетононасос и для чего он нужен?

Бетононасос — это машина, которая забирает свежий бетон из миксера и под давлением подает его к месту укладки по трубопроводу. Он гораздо быстрее и проще в управлении, чем традиционные методы (тачка, ведро, кран). Во многих применениях, от высотных зданий до широких фундаментов, он обеспечивает непрерывный поток к труднодоступным местам, сокращает время и уменьшает число рабочих.

Как работает бетононасос?

Основная идея основана на мощном гидравлическом контуре. Миксер выгружает бетон в бункер, а перемешивающие лопасти в бункере предотвращают расслоение бетона. Наиболее распространенная система — двухпоршневые насосы с S-клапаном — работает так:

• Ход всасывания: При втягивании бетона в цилиндр один поршень отходит назад; S-клапан открывает вход этого цилиндра.
• Ход нагнетания: Другой поршень нагнетает через S-клапан бетон, набранный в предыдущем цикле, в трубы линии.

Благодаря этому последовательному движению достигается непрерывный поток. Бетон транспортируется к месту укладки посредством стальных труб и/или гибких шлангов.

Какие бывают типы бетононасосов?

1) Стационарный бетононасос

Он смонтирован на прицепе или шасси и устанавливается на площадке. Благодаря высокому давлению и высокой производительности он лучше всего подходит для длинных линий и крупных проектов. Он эффективен в таких работах, как высотные здания, плотины, туннели и промышленные объекты.

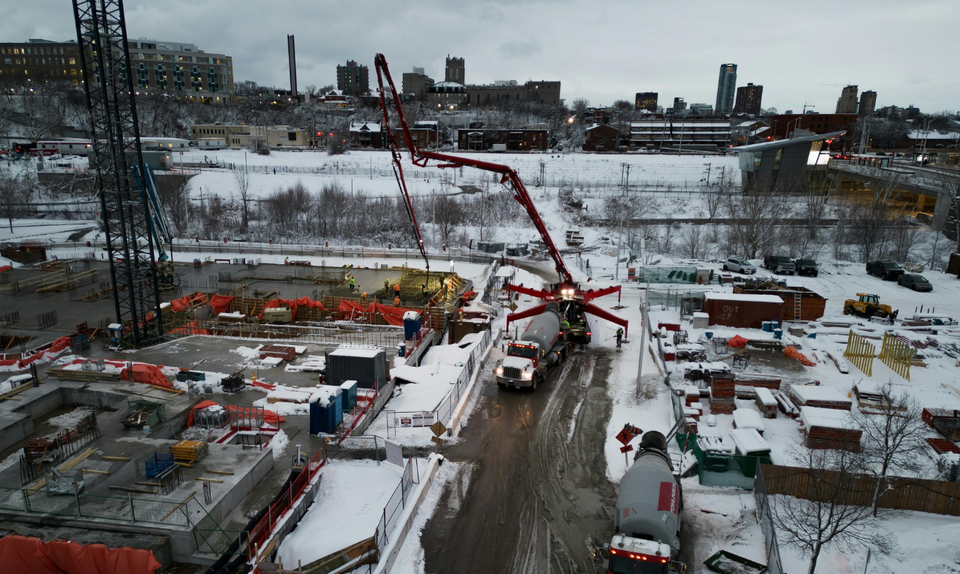

2) Мобильный (стреловой) бетононасос

На шасси грузовика имеется складная стрела (рукав). Он прост в установке и обеспечивает гибкий доступ благодаря различным длинам стрелы. Он идеален для стройплощадок, требующих быстрой мобилизации, таких как жилые дома, коммерческие здания, мосты и виадуки.

3) Малый (мини) бетононасос

Компактные размеры, доступ в узкие пространства и легкость маневрирования. Это экономичное решение для работ малого и среднего масштаба, таких как городские ремонты, ландшафтные работы и работы в помещениях.

4) Насос наземного типа / прицепной

У него нет стрелы; он подключается к отдельному трубопроводу. Он используется для очень больших вертикальных и горизонтальных расстояний, а также в специальных применениях, таких как торкрет-бетон (shotcrete) и стяжка.

Технические характеристики и размеры бетононасоса

• Мобильные насосы: Досягаемость зависит от вертикальной/горизонтальной способности стрелы; типичный диапазон — около 20–70 m длины стрелы.
• Стационарные насосы: Дальность зависит от установленного трубопровода и способности по давлению. При правильной смеси, правильном диаметре линии и установке линии с малыми потерями можно достичь сотен метров по вертикали и километров по горизонтали. Реальное значение меняется в зависимости от вязкости смеси, количества колен и величины трения в линии.

Вместо «Сколько тонн он перевозит?» используйте правильные метрики. Бетононасос измеряется в расход (m³/час) и максимальное давление в линии (bar).

• Класс мини: ~20–30 m³/s
• Типичный мобильный: ~70–120 m³/s
• Стационарный высокой производительности: ~150–200 m³/s. Значения меняются в зависимости от производителя и модели.

Другие важные факторы

• Диаметр трубы/линии: чаще всего 100 mm или 125 mm
• Максимальный размер заполнителя следует выбирать в зависимости от размера линии и количества колен.
• Гидравлическая мощность и эффективность
• Консистенция бетона (осадка конуса, slump) определяет его перекачиваемость.

В каких областях используется бетононасос?

• Жилые и коммерческие здания: высотные здания, торговые центры и офисы
• Инфраструктура: мосты, виадуки, автомагистрали, метро и туннели
• Промышленные объекты: заводы, электростанции, нефтеперерабатывающие заводы
• Гидротехнические сооружения: плотины, гидроэлектростанции
• Фундаменты и основания: плитные фундаменты, заполнение свай, стяжка, торкрет-бетон


На что обращать внимание при выборе бетононасоса?

• Размер проекта и план ежедневной укладки: Общая площадь и целевой суточный объем в m³ определяют необходимую производительность.
• Расстояние и высота укладки: У мобильного — длина стрелы; у стационарного/наземного насоса определяющими являются давление и конструкция линии.
• Доступ на площадку и зона установки: узкие дороги, слабый грунт, препятствия... влияют на решение между мобильным, мини или стационарным насосом.
• Бетонная смесь должна быть перекачиваемой; осадка конуса (slump), гранулометрия заполнителя и добавки должны соответствовать диаметру трубы.
• Безопасность и рабочий процесс: расположение выносных опор (аутригеров), контроль конца шланга, план связи, ветер и движение транспорта.

Практические заметки по эксплуатации и обслуживанию бетононасоса

• Прокладывайте трубопровод как можно более прямым, коротким и с наименьшим числом колен. Если вам приходится использовать колена, отдавайте предпочтение коленам с большим радиусом.
• При первом заполнении и остановках используйте смазочную пасту (грунтовочный раствор); это помогает уменьшить расслоение и засорение.
• Убедитесь, что на конце шланга находится квалифицированный оператор, и держитесь на безопасном расстоянии от резких перепадов давления.
• Проводите плановое обслуживание фильтров, масла, изнашиваемых деталей (S-клапан, износная плита, поршневые уплотнения).
• При работе в жаркую или ветреную погоду следуйте инструкциям производителя.

Заключение

Бетононасос, выбранный правильного типа и мощности, определяет темп стройплощадки. Если вы уверены, что поняли свои потребности и правильно спроектировали линию, вы сможете держать под контролем как качество, так и график. На этом этапе MEKA Global может помочь упростить ваши процессы, предлагая индивидуальные решения по насосам, адаптированные к потребностям различных проектов, а также инженерную поддержку.
