Що таке бетононасос? Типи та сфери застосування

Бетононасос — одне з незамінних видів обладнання сучасних будівельних проєктів з точки зору швидкості, якості та безпеки праці. Він забезпечує безперервне та контрольоване транспортування бетону, особливо у висотних будівлях і великих інфраструктурних проєктах. Залежно від масштабу проєкту та умов будівельного майданчика можуть бути обрані різні рішення, такі як стаціонарний бетононасос або мобільний бетононасос. Правильний вибір насоса дає перевагу як у часі, так і у витратах, а також значно зменшує трудові витрати.

Що таке бетононасос і для чого він потрібен?

Бетононасос — це машина, яка забирає свіжий бетон із міксера та під тиском подає його до місця укладання по трубопроводу. Він набагато швидший і простіший у керуванні, ніж традиційні методи (тачка, відро, кран). У багатьох застосуваннях, від висотних будівель до широких фундаментів, він забезпечує безперервний потік до важкодоступних місць, скорочує час і зменшує кількість робітників.

Як працює бетононасос?

Основна ідея ґрунтується на потужному гідравлічному контурі. Міксер вивантажує бетон у бункер, а перемішувальні лопаті в бункері запобігають розшаруванню бетону. Найпоширеніша система — двопоршневі насоси з S-клапаном — працює так:

• Хід всмоктування: Під час втягування бетону в циліндр один поршень відходить назад; S-клапан відкриває вхід цього циліндра.
• Хід нагнітання: Інший поршень нагнітає через S-клапан бетон, набраний у попередньому циклі, у труби лінії.

Завдяки цьому послідовному руху досягається безперервний потік. Бетон транспортується до місця укладання за допомогою сталевих труб та/або гнучких шлангів.

Які бувають типи бетононасосів?

1) Стаціонарний бетононасос

Він змонтований на причепі або шасі та встановлюється на майданчику. Завдяки високому тиску та високій продуктивності він найкраще підходить для довгих ліній і великих проєктів. Він ефективний у таких роботах, як висотні будівлі, греблі, тунелі та промислові об'єкти.

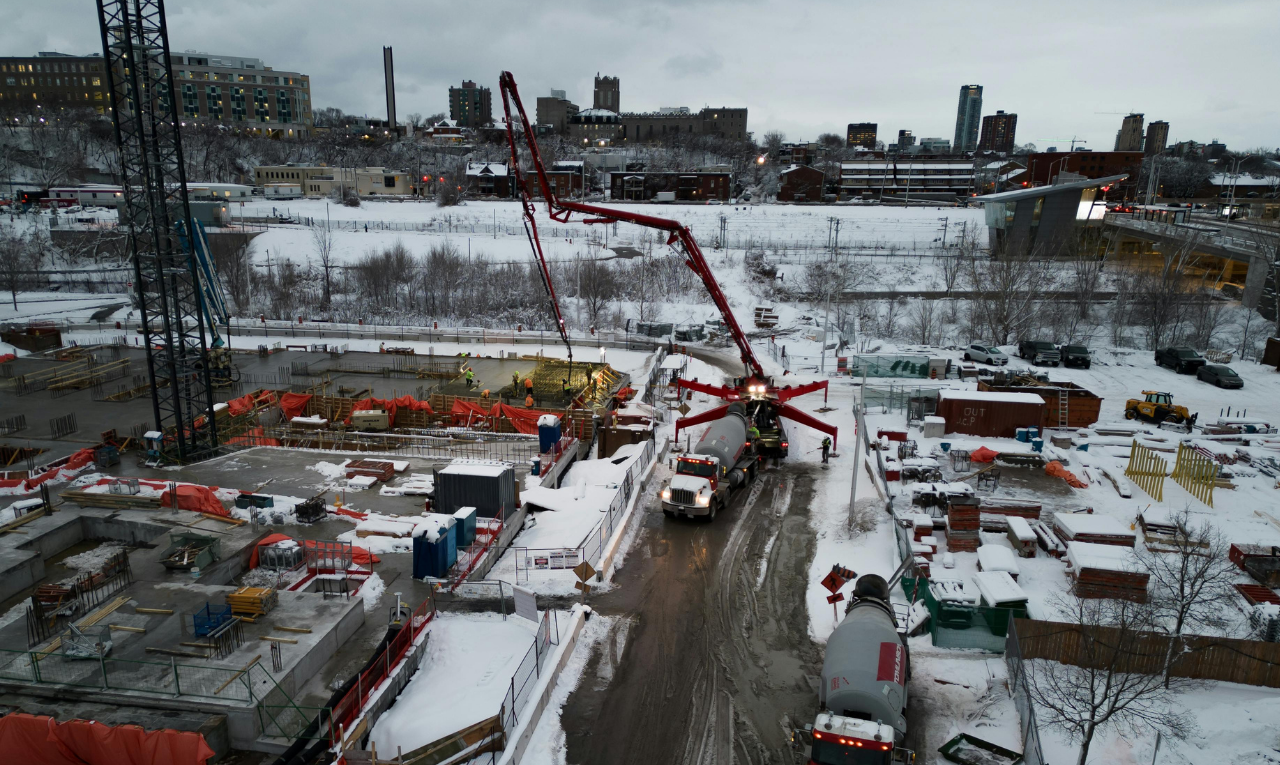

2) Мобільний (стріловий) бетононасос

На шасі вантажівки є складна стріла (рукав). Він простий у встановленні та забезпечує гнучкий доступ завдяки різним довжинам стріли. Він ідеальний для будівельних майданчиків, що потребують швидкої мобілізації, таких як житло, комерційні будівлі, мости та віадуки.

3) Малий (міні) бетононасос

Компактні розміри, доступ у вузькі простори та легкість маневрування. Це економічне рішення для робіт малого та середнього масштабу, таких як міські ремонти, ландшафтні роботи та роботи в приміщеннях.

4) Насос наземного типу / причіпний

У нього немає стріли; він під'єднується до окремого трубопроводу. Він використовується для дуже великих вертикальних і горизонтальних відстаней, а також у спеціальних застосуваннях, таких як торкрет-бетон (shotcrete) і стяжка.

Технічні характеристики та розміри бетононасоса

• Мобільні насоси: Досяжність залежить від вертикальної/горизонтальної спроможності стріли; типовий діапазон — близько 20–70 m довжини стріли.
• Стаціонарні насоси: Дальність залежить від встановленого трубопроводу та спроможності за тиском. За правильної суміші, правильного діаметра лінії та встановлення лінії з малими втратами можна досягти сотень метрів по вертикалі та кілометрів по горизонталі. Реальне значення змінюється залежно від в'язкості суміші, кількості колін і величини тертя в лінії.

Замість «Скільки тонн він перевозить?» використовуйте правильні метрики. Бетононасос вимірюється в витрата (m³/год) та максимальний тиск у лінії (bar).

• Клас міні: ~20–30 m³/s
• Типовий мобільний: ~70–120 m³/s
• Стаціонарний високої продуктивності: ~150–200 m³/s. Значення змінюються залежно від виробника та моделі.

Інші важливі фактори

• Діаметр труби/лінії: найчастіше 100 mm або 125 mm
• Максимальний розмір заповнювача слід обирати залежно від розміру лінії та кількості колін.
• Гідравлічна потужність та ефективність
• Консистенція бетону (осадка конуса, slump) визначає його здатність до перекачування.

У яких сферах використовується бетононасос?

• Житлові та комерційні будівлі: висотні будівлі, торгові центри та офіси
• Інфраструктура: мости, віадуки, автомагістралі, метро та тунелі
• Промислові об'єкти: заводи, електростанції, нафтопереробні заводи
• Гідротехнічні споруди: греблі, гідроелектростанції
• Фундаменти та основи: плитні фундаменти, заповнення паль, стяжка, торкрет-бетон


На що звертати увагу при виборі бетононасоса?

• Розмір проєкту та план щоденного укладання: Загальна площа та цільовий добовий об'єм у m³ визначають необхідну продуктивність.
• Відстань і висота укладання: У мобільного — довжина стріли; у стаціонарного/наземного насоса визначальними є тиск і конструкція лінії.
• Доступ на майданчик і зона встановлення: вузькі дороги, слабкий ґрунт, перешкоди... впливають на рішення між мобільним, міні чи стаціонарним насосом.
• Бетонна суміш має бути придатною для перекачування; осадка конуса (slump), гранулометрія заповнювача та добавки повинні відповідати діаметру труби.
• Безпека та робочий процес: розташування виносних опор (аутригерів), контроль кінця шланга, план зв'язку, вітер і рух транспорту.

Практичні нотатки щодо експлуатації та обслуговування бетононасоса

• Прокладайте трубопровід якомога прямішим, коротшим і з найменшою кількістю колін. Якщо вам доводиться використовувати коліна, віддавайте перевагу колінам з великим радіусом.
• Під час першого заповнення та зупинок використовуйте мастильну пасту (ґрунтувальний розчин); це допомагає зменшити розшарування та засмічення.
• Переконайтеся, що на кінці шланга перебуває кваліфікований оператор, і тримайтеся на безпечній відстані від різких перепадів тиску.
• Проводьте планове обслуговування фільтрів, оливи, зношуваних деталей (S-клапан, зносна плита, поршневі ущільнення).
• Під час роботи в спекотну або вітряну погоду дотримуйтеся інструкцій виробника.

Висновок

Бетононасос, обраний правильного типу та продуктивності, визначає темп будівельного майданчика. Якщо ви впевнені, що зрозуміли свої потреби та правильно спроєктували лінію, ви зможете тримати під контролем як якість, так і графік. На цьому етапі MEKA Global може допомогти спростити ваші процеси, пропонуючи індивідуальні рішення з насосів, адаптовані до потреб різних проєктів, а також інженерну підтримку.
