¿Qué es una bomba de hormigón? Tipos y ámbitos de uso

La bomba de hormigón es uno de los equipos indispensables en los proyectos de construcción modernos en términos de rapidez, calidad y seguridad laboral. Garantiza el transporte continuo y controlado del hormigón, especialmente en edificios de gran altura y grandes proyectos de infraestructura. Según la escala del proyecto y las condiciones de la obra, pueden preferirse diferentes soluciones como la bomba de hormigón estacionaria o la bomba de hormigón móvil. La elección correcta de la bomba ofrece una ventaja tanto en tiempo como en coste, al tiempo que reduce considerablemente la carga de mano de obra.

¿Qué es una bomba de hormigón y para qué sirve?

La bomba de hormigón es una máquina que toma el hormigón fresco del camión hormigonera y lo impulsa a presión hasta el punto de vertido a través de una tubería. Es mucho más rápida y fácil de controlar que los métodos tradicionales (carretilla, cubo, grúa). En muchas aplicaciones, desde edificios altos hasta grandes cimentaciones, proporciona un flujo continuo hacia lugares de difícil acceso, reduce el tiempo y disminuye el número de operarios.

¿Cómo funciona una bomba de hormigón?

La idea básica se basa en un potente circuito hidráulico. La hormigonera descarga el hormigón en la tolva y las paletas mezcladoras de la tolva evitan la segregación del hormigón. Las bombas de doble pistón con válvula en S, el sistema más extendido, funcionan así:

• Carrera de aspiración: Cuando el hormigón es aspirado hacia el cilindro, un pistón se retrae; la válvula en S abre la entrada de ese cilindro.
• Carrera de impulsión: El otro pistón impulsa, a través de la válvula en S, el hormigón cargado en el ciclo anterior hacia las tuberías de la línea.

Gracias a este movimiento secuencial, se obtiene un flujo continuo. El hormigón se transporta hasta el punto de vertido mediante tubos de acero y/o mangueras flexibles.

¿Cuáles son los tipos de bombas de hormigón?

1) Bomba de hormigón fija (estacionaria)

Está montada sobre un remolque o un chasis y se instala en la obra. Con su alta presión y alto caudal, es la mejor para líneas largas y grandes proyectos. Es eficaz en trabajos como edificios de gran altura, presas, túneles e instalaciones industriales.

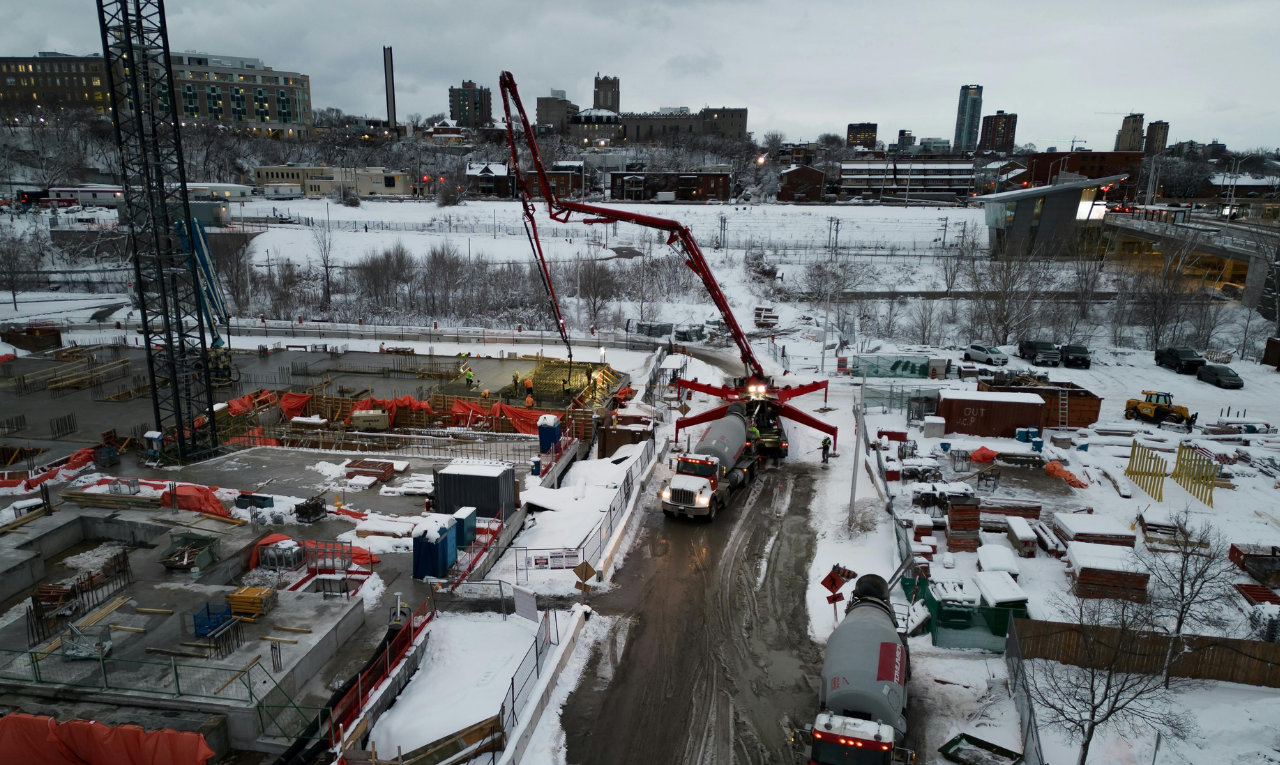

2) Bomba de hormigón móvil (con pluma)

Sobre un chasis de camión hay una pluma (brazo) plegable. Su instalación es sencilla y ofrece un acceso flexible gracias a las diferentes longitudes de pluma. Es ideal para obras que requieren una movilización rápida, como viviendas, edificios comerciales, puentes y viaductos.

3) Bomba de hormigón pequeña (mini)

Dimensiones compactas, acceso a espacios estrechos y facilidad de maniobra. Es una solución económica para trabajos de pequeña a mediana escala, como reformas urbanas, trabajos de paisajismo y trabajos en interiores.

4) Bomba de tipo suelo (terrestre) / sobre remolque

No tiene pluma; se conecta a una tubería independiente. Se utiliza para distancias verticales y horizontales muy largas, así como en aplicaciones especiales como el hormigón proyectado (shotcrete) y el mortero de nivelación.

Características técnicas y dimensiones de la bomba de hormigón

• Bombas móviles: El alcance depende de la capacidad vertical/horizontal de la pluma; el rango típico es de aproximadamente 20–70 m de longitud de pluma.
• Bombas fijas o estacionarias: El alcance depende de la tubería instalada y de la capacidad de presión. Con una mezcla correcta, un diámetro de línea correcto y una instalación de línea con bajas pérdidas, es posible llegar a cientos de metros en vertical y a kilómetros en horizontal. El valor real varía según la viscosidad de la mezcla, el número de codos y la cantidad de fricción en la línea.

En lugar de «¿Cuántas toneladas transporta?», utilice las métricas correctas. Una bomba de hormigón se mide en caudal (m³/hora) y presión máxima de línea (bar).

• Clase mini: ~20–30 m³/s
• Móvil típica: ~70–120 m³/s
• Fija de alta capacidad: ~150–200 m³/s. Los valores varían según el fabricante y el modelo.

Otros factores importantes

• Diámetro del tubo/de la línea: la mayoría de las veces 100 mm o 125 mm
• El tamaño máximo del árido debe elegirse en función del tamaño de la línea y del número de codos.
• Potencia hidráulica y eficiencia
• La consistencia del hormigón (slump) determina su bombeabilidad.

¿En qué ámbitos se utiliza la bomba de hormigón?

• Viviendas y edificios comerciales: edificios altos, centros comerciales y oficinas
• Infraestructura: puentes, viaductos, autopistas, metro y túneles
• Instalaciones industriales: fábricas, centrales eléctricas, refinerías
• Obras hidráulicas: presas, centrales hidroeléctricas
• Cimentaciones y suelos: losas de cimentación, relleno de pilotes, mortero de nivelación, hormigón proyectado


¿A qué hay que prestar atención al elegir una bomba de hormigón?

• Tamaño del proyecto y plan de vertido diario: La superficie total y los m³ diarios previstos determinan el caudal necesario.
• Distancia y altura de vertido: En la móvil, la longitud de la pluma; en la fija/de suelo, la presión y el diseño de la línea son determinantes.
• Acceso a la obra y zona de instalación: caminos estrechos, suelo débil, obstáculos... influyen en la decisión entre bomba móvil, mini o fija.
• La mezcla de hormigón debe ser bombeable; el slump, la granulometría del árido y los aditivos deben ser adecuados al diámetro del tubo.
• Seguridad y flujo de trabajo: la disposición de los estabilizadores (outriggers), el control del extremo de la manguera, el plan de comunicación, el viento y el tráfico.

Notas prácticas para la operación y el mantenimiento de la bomba de hormigón

• Instale la tubería lo más recta, corta y con la menor cantidad de codos posible. Si tiene que usar codos, prefiera los de gran radio.
• En el primer cebado y en las paradas, utilice una pasta de lubricación (lechada de cebado); esto ayuda a reducir la segregación y los atascos.
• Asegúrese de que haya un operario cualificado en el extremo de la manguera y manténgase a una distancia segura de los cambios bruscos de presión.
• Realice un mantenimiento planificado de los filtros, el aceite y las piezas de desgaste (válvula en S, placa de desgaste, juntas de pistón).
• Cuando trabaje en climas calurosos o con viento, siga las instrucciones del fabricante.

Conclusión

Una bomba de hormigón elegida con el tipo y la capacidad correctos determina el ritmo de la obra. Si está seguro de haber entendido sus necesidades y de haber diseñado correctamente la línea, podrá mantener bajo control tanto la calidad como el calendario. En este punto, MEKA Global puede ayudarle a simplificar sus procesos ofreciendo soluciones de bombas a medida adaptadas a las necesidades de diferentes proyectos, así como soporte de ingeniería.
