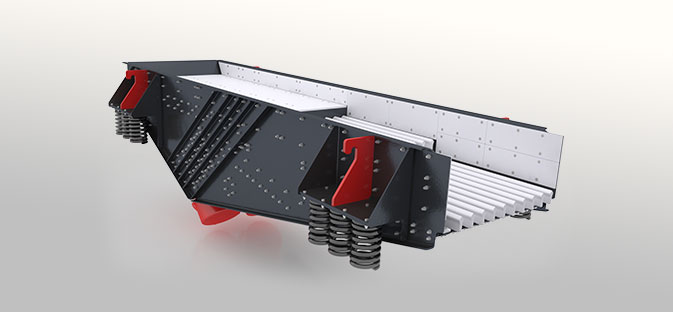

Optimización mediante análisis modal en el diseño de cribas y alimentadores vibrantes
Cribas vibrantes y alimentadores, tienen una gran importancia en los procesos de manejo y procesamiento de materiales en sectores como la minería, los agregados y el reciclaje. El comportamiento dinámico de estos equipos está estrechamente relacionado con su eficiencia, su durabilidad y su rendimiento general, así como con el rendimiento del proceso. Por ello, una de las principales herramientas utilizadas para desarrollar y optimizar el diseño de las cribas vibrantes y los alimentadores es el análisis modal.
En este artículo, al abordar los principios, las metodologías y las aplicaciones del análisis modal, se hace hincapié especialmente en el aspecto del modelado matemático en el contexto del diseño de estas importantes máquinas, en la teoría de la frecuencia natural, en la teoría del análisis modal, en las ecuaciones del movimiento y en los métodos de medición del análisis modal experimental. Además, subrayando la importancia de la teoría de la resonancia, nos centraremos en cómo podemos relacionar el fenómeno de la resonancia con los demás temas.
La frecuencia natural y su teoría
En el campo de la mecánica cuántica, el concepto de frecuencia natural se extiende hasta los átomos, que son los componentes fundamentales de la materia. El concepto de frecuencia natural está estrechamente relacionado con el comportamiento vibratorio de los átomos dentro de las moléculas; este fenómeno constituye la base de diversos procesos químicos y físicos.
Para comprender mejor el análisis modal, primero es necesario entender la frecuencia natural y el fenómeno de la resonancia. La frecuencia natural representa la capacidad de un sistema para vibrar por sí mismo cuando se somete a una fuerza externa. Es la frecuencia más baja a la que vibra un sistema o un componente estructural. La determinación de la frecuencia natural es un paso crítico para comprender el comportamiento vibratorio del sistema. En la frecuencia natural puede producirse la resonancia, lo que significa que la vibración del sistema aumentará. Por ello, las frecuencias naturales deben tenerse en cuenta durante la fase de diseño y deben realizarse modificaciones de diseño para evitar resonancias no deseadas.
La resonancia se produce cuando la frecuencia natural de un sistema está cerca de la frecuencia de funcionamiento de un excitador externo. En este caso, la amplitud de vibración del sistema aumenta considerablemente. En las cribas vibrantes y los alimentadores, el fenómeno de la resonancia puede provocar problemas graves. El análisis modal ayuda a prevenir la resonancia determinando las frecuencias naturales del sistema durante la fase de diseño. Por ello, es de vital importancia estimar y analizar correctamente las frecuencias naturales.
Los principios fundamentales del análisis modal
La teoría del análisis modal tiene como objetivo comprender el comportamiento vibratorio de las estructuras mediante principios matemáticos y físicos. Esta teoría pretende determinar los modos de vibración de un sistema y las frecuencias correspondientes a esos modos mediante métodos analíticos y experimentales. De este modo, proporciona información importante para objetivos como la detección de problemas estructurales, la mejora del diseño y el control de las vibraciones.
Este tipo de análisis caracteriza el comportamiento vibratorio determinando las frecuencias naturales, las formas modales y los coeficientes de amortiguación del sistema. Estos parámetros proporcionan información básica sobre el comportamiento vibratorio del equipo, ayudan a identificar posibles problemas durante la fase de diseño y a mejorar el diseño. El análisis modal determina las formas modales comprendiendo cómo responde el sistema a las excitaciones externas.
Para comprender mejor el método, resulta útil presentar algunas formulaciones sobre cómo pueden obtenerse las propiedades modales de un sistema lineal. Al considerar un sistema lineal no amortiguado con varios grados de libertad, la ecuación del movimiento puede escribirse de la siguiente manera.
[M] {x”( t ) } + [K] { x (t) } = { f (t) } (1.1)
Aquí, las matrices [M] y [K] son respectivamente las matrices de masa y de rigidez, mientras que los vectores {f} y {x} son los vectores de fuerza y de desplazamiento.
Admitiendo {f(t)} = 0, puede realizarse la resolución de las vibraciones libres. En este caso, puede admitirse la existencia de una solución de la siguiente forma.
{x(t) } = { X } eiwt (1.2)
Cuando se sustituyen las variables, la ecuación (1.1)
([K] - w2 [M] ) {X} eiwt = {0} (1.3)
[M]-1 [K] {X} = λ {X}; λ=w2 (w: frecuencia natural)
adopta la siguiente forma.
De la resolución del problema de valores propios estándar dado en la ecuación (1.3) pueden hallarse las frecuencias naturales y las formas modales.
Análisis modal mediante el método de análisis por elementos finitos (FEA)
El análisis por elementos finitos (FEA) es una técnica utilizada con frecuencia en el análisis modal. El FEA simula el comportamiento dinámico de estructuras complejas mediante el modelado matemático. En el contexto de las cribas vibrantes y los alimentadores, el FEA divide el equipo en elementos finitos, cada uno de los cuales representa una pequeña parte de la estructura. Estos elementos se unen en los nodos, formando una malla que imita aproximadamente la estructura real.
Las ecuaciones del movimiento, como la segunda ley de Newton, se convierten en un sistema de ecuaciones algebraicas que describen el comportamiento de cada elemento finito. Estas ecuaciones se resuelven para estimar los modos de vibración, las frecuencias naturales y las formas modales de la estructura. Al examinar los resultados obtenidos, pueden determinarse los modos críticos que podrían provocar resonancia o debilidades estructurales.
En el análisis modal realizado mediante el método de los elementos finitos, se calculan la matriz de masa y la matriz de rigidez para los elementos finitos. La matriz de rigidez incluye la geometría del elemento, las propiedades del material y sus conexiones. La matriz de masa, por su parte, representa la masa del elemento. Estas matrices se utilizan para analizar el comportamiento dinámico del sistema.
[M] {x”( t ) } + [K] { x (t) } = { f (t) } (1.1)
La suma de las matrices de masa y de rigidez de todos los elementos finitos constituye las matrices de rigidez y de masa del sistema. Estas matrices se utilizan para el cálculo de las frecuencias naturales y los modos de vibración.
De la resolución del problema de valores propios estándar dado en la ecuación (1.3) se hallan las frecuencias naturales y las formas modales.
Métodos de análisis modal experimental
En el diseño de las cribas vibrantes y los alimentadores, el análisis modal también puede realizarse mediante enfoques experimentales y computacionales. El análisis modal experimental excita el equipo con entradas controlables (por ejemplo, martillos de impacto o excitadores de vibración) y mide su respuesta mediante sensores colocados estratégicamente. Los datos obtenidos se procesan posteriormente utilizando técnicas como la Transformada Rápida de Fourier (FFT) para obtener las frecuencias naturales y otros parámetros modales.
El análisis modal se utiliza ampliamente en diversas industrias para analizar y validar el diseño, por ejemplo, de piezas de fuselaje de aviones, palas de turbinas eólicas o de gas, chasis de automóviles y de cualquier otro elemento sometido a fuerzas y que pueda presentar frecuencias de resonancia con un amortiguamiento crítico muy bajo.
Las frecuencias de resonancia con un amortiguamiento crítico muy bajo responderán/vibrarán con fuerza incluso ante fuerzas y energías recibidas en cantidades muy pequeñas.
El análisis modal puede ofrecer al usuario una impresión general sobre las frecuencias naturales del objeto, sus parámetros de amortiguación y sus formas modales estructurales. De este modo, el usuario puede modificar el objeto para que sea menos sensible a las fuerzas aplicadas, por ejemplo, optimizando el diseño del objeto en función de su forma y su masa.
Utilizando las propiedades de amortiguación obtenidas en el ensayo modal, los modelos analíticos de elementos finitos pueden correlacionarse con los prototipos reales.
El análisis modal experimental es un método utilizado para determinar el comportamiento vibratorio de una estructura. En este método, se obtienen datos de vibración mediante sensores de vibración colocados en distintos puntos de la estructura. Estos datos se analizan para determinar las frecuencias naturales, las formas modales y los coeficientes de amortiguación de la estructura. Los métodos de análisis modal experimental constituyen un método importante para obtener resultados cercanos a las condiciones reales de funcionamiento. Se espera que en el futuro el método se perfeccione para ofrecer soluciones más eficaces.
Ejemplos de optimización del diseño
Mejora estructural
El análisis modal se utiliza para detectar posibles problemas de resonancia, lo que permite a los diseñadores mejorar la integridad estructural. Al determinar los modos dominantes que causan la resonancia, es posible prevenir la resonancia mediante modificaciones de diseño en los elementos críticos y mejorar las condiciones generales de funcionamiento.
Reducción de vibraciones
El análisis modal también puede utilizarse para minimizar las vibraciones excesivas producidas por las máquinas vibrantes. Al determinar las frecuencias críticas, ofrece a los diseñadores soluciones de nuevos métodos de amortiguación y sistemas de aislamiento de vibraciones.
Mejora del rendimiento
Los diseños realizados en el marco del análisis modal ayudan a excluir las frecuencias críticas del régimen de funcionamiento. Esto evita que se produzca la resonancia, que podría provocar vibraciones excesivas, un desgaste prematuro y una reducción de la vida útil del equipo durante el funcionamiento. Además, arroja luz sobre la creación de soluciones que aumentarán el rendimiento de las operaciones de cribado y alimentación a la frecuencia de funcionamiento.
Mantenimiento predictivo y evaluación de la fiabilidad
Al examinar los valores modales de los equipos vibrantes prototipo y existentes, estos aspectos se utilizan para la evaluación de la fiabilidad y la durabilidad. Una desviación que pueda producirse respecto a los valores modales esperados puede utilizarse para detectar defectos en el diseño o en el proceso.
Desafíos y métodos por desarrollar
Aunque el método de los elementos finitos es una herramienta potente, es de gran importancia modelar adecuadamente las condiciones de contorno del análisis, las propiedades de los materiales y los contactos. Los avances en las técnicas de cálculo y simulación, al abordar continuamente los problemas en cuestión, permiten que el método de los elementos finitos proporcione resultados más coherentes.
En el futuro, los avances en la tecnología de sensores y el progreso de los métodos de análisis numérico podrán contribuir a la solución de las dificultades en cuestión. La integración del análisis modal con la monitorización en tiempo real y las aplicaciones de mantenimiento predictivo puede contribuir a mejorar la fiabilidad y el rendimiento de las máquinas.
Conclusión
Los métodos de análisis modal siguen siendo una herramienta importante a la que recurrir en el diseño y la mejora de los equipos vibrantes. El enfoque de solución conjunta de los métodos de análisis modal experimental y computacional permite realizar modificaciones de diseño, aumentar el rendimiento, poner freno a los problemas existentes y, en consecuencia, diseñar máquinas más fiables en materia de sistemas de manejo y procesamiento de agregados. Con la evolución de la técnica, la integración del análisis modal y el modelado numérico seguirá contribuyendo al desarrollo de nuevos diseños de máquinas vibrantes. El fenómeno de la resonancia es un aspecto importante en el diseño y la operación de las máquinas vibrantes; trabajando de forma coordinada con los métodos de análisis modal, se aportarán nuevas contribuciones para que el fenómeno de la resonancia deje de ser una sorpresa no deseada para los diseñadores.
Bibliografía
https://en.wikipedia.org/wiki/Molecular_vibration
https://community.sw.siemens.com/s/article/Natural-Frequency-and-Resonance
https://makina.deu.edu.tr/wp-content/uploads/2017/09/7frekans.pdf
A. KUYUMCUOĞLU, 2008, “ÇALIŞMA ŞARTLARINDA MODAL ANALİZ“, İSTANBUL TEKNİK ÜNİVERSİTESİ FEN BİLİMLERİ ENSTİTÜSÜ, İstanbul
İ.Yelek, 2018, “OTOMOTİV AYDINLATMA GRUPLARINDA GÖVDE VE REFLEKTÖR ARASINDA KULLANILAN YAY BAĞLANTISININ FARKLI SONLU ELEMAN TEKNİKLERİYLE MODELLENMESİ VE DOĞRULANMASI”, T.C. ULUDAĞ ÜNİVERSİTESİ FEN BİLİMLERİ ENSTİTÜSÜ, Bursa
A. KUYUMCUOĞLU, 2008, “ÇALIŞMA ŞARTLARINDA MODAL ANALİZ“, İSTANBUL TEKNİK ÜNİVERSİTESİ FEN BİLİMLERİ ENSTİTÜSÜ
https://rmc.com.tr/modal-analiz-nedir/
İ.Yelek, 2018, “OTOMOTİV AYDINLATMA GRUPLARINDA GÖVDE VE REFLEKTÖR ARASINDA KULLANILAN YAY BAĞLANTISININ FARKLI SONLU ELEMAN TEKNİKLERİYLE MODELLENMESİ VE DOĞRULANMASI”, T.C. ULUDAĞ ÜNİVERSİTESİ FEN BİLİMLERİ ENSTİTÜSÜ, Bursa
https://blog.dta.com.tr/modal-analiz-nedir/
https://acikerisim.uludag.edu.tr/bitstream/11452/5265/3/504965.pdf
