Що таке лопатевий млин? Принцип роботи та переваги

Що таке лопатевий млин?

Лопатевий млин призначений для розділення, подрібнення, промивання та очищення заповнювачів і щебеню фракції від 0 до 75 мм від липкої глини, що підвищує ефективність подальшого сортування. Зазвичай його застосовують як обладнання попереднього оброблення перед грохотом; залежно від вимог проєкту він може бути одновальним або двовальним.

Конструкція та вузли лопатевого млина

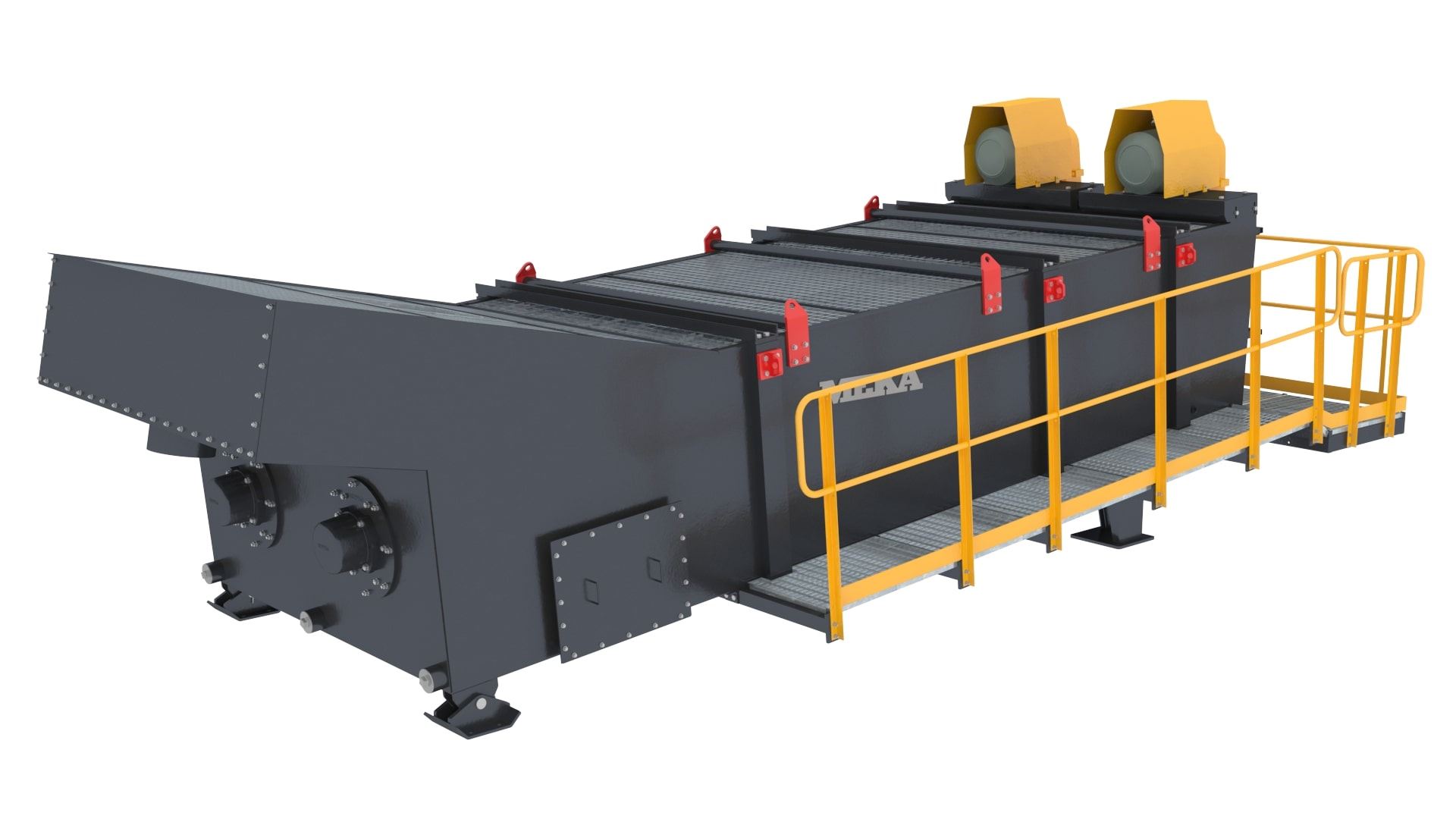

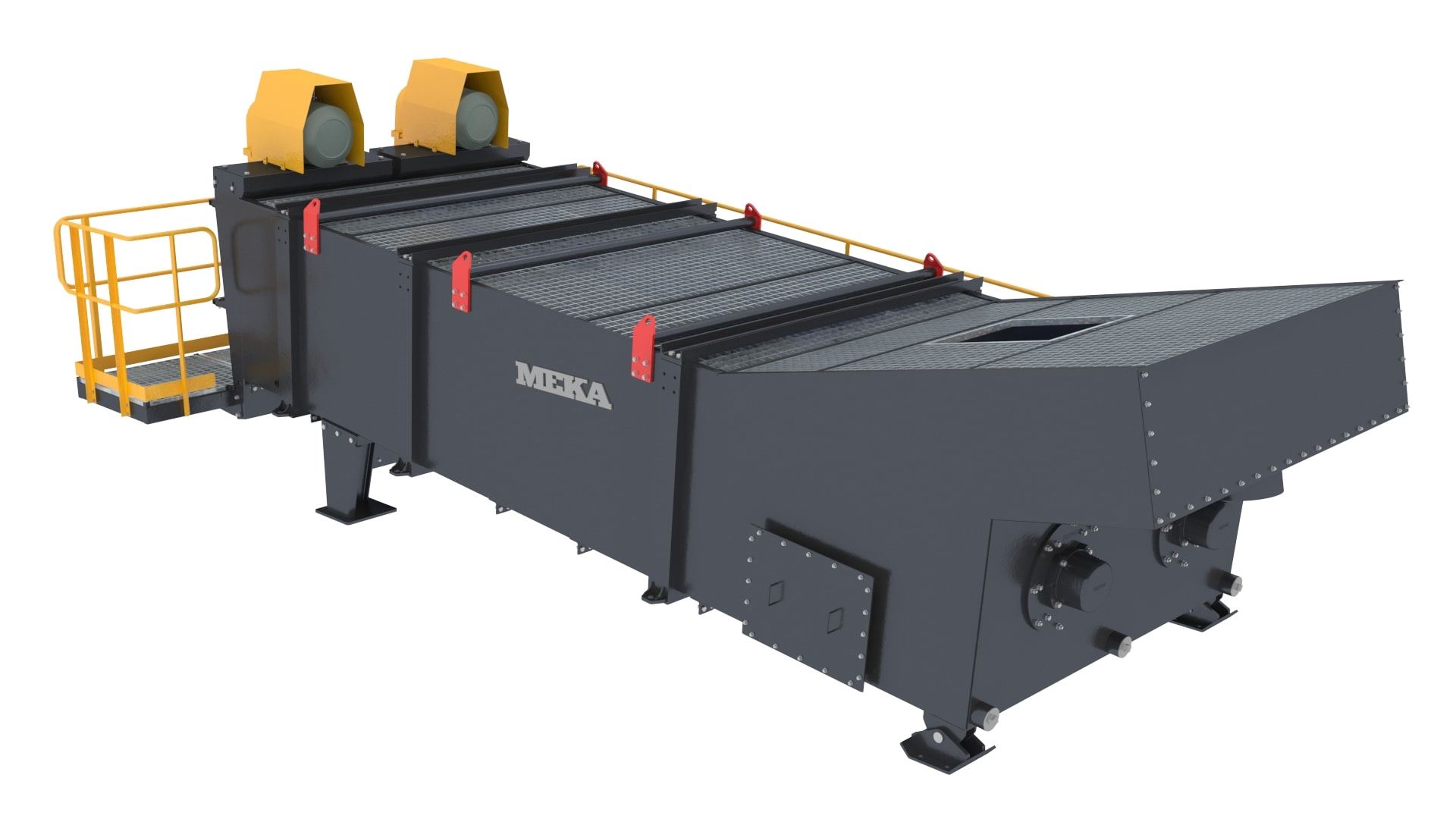

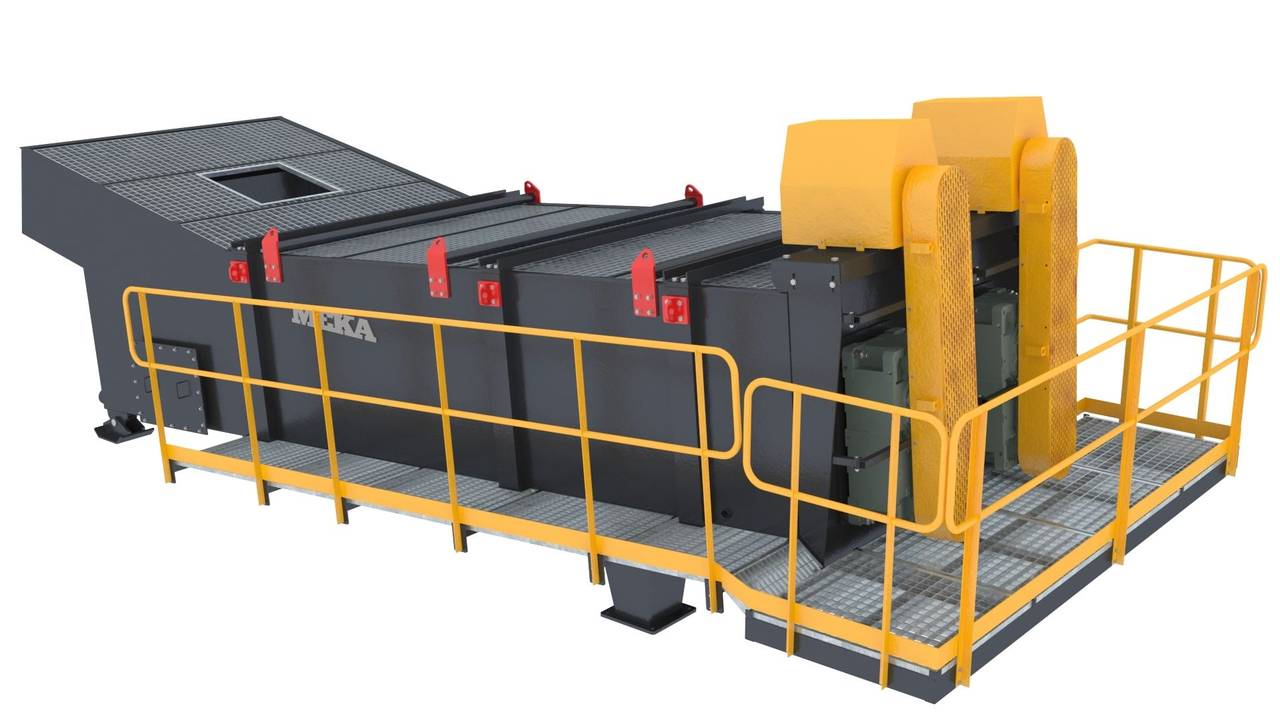

Машина має два вали з лопатями спіральної форми, що обертаються всередині ванни. Основні вузли:

Корпус. Посилена конструкція з нахилом від 0° до 5°, з одночасним розвантаженням води та матеріалу — окремий водовідвідний конвеєр не потрібен.

Вали. Товстостінні труби з перемішувальними та скребковими лопатями і пластинами, що обертаються назустріч одна одній.

Опори валів. Двобічне спирання, яке виключає контакт із пульпою та спрощує обслуговування.

Привід. Один або два мотор-редуктори, що передають зусилля через пасову передачу і працюють у режимі низьких обертів і високого крутного моменту.

Подрібнювальні ножі та пластини. Зносостійкі литі елементи, які руйнують грудки та переміщують матеріал до розвантаження.

Система змащування. Ручна або автоматична, обслуговує обертові вузли та підшипники валів.

Які переваги має лопатевий млин?

Ключові відмінності від звичайних мийок грубого матеріалу:

• Одночасне руйнування грудок і промивання матеріалу.
• Відсутність окремого переливу глинистої води: уся вода та матеріал переходять на наступний етап.
• Горизонтальна робота або малий кут нахилу (0°–5°) дає змогу змінювати продуктивність без систем переливу.
• Кількість і розташування лопатей та пластин добираються під вміст глини.
• Менша потреба у воді, оскільки промивання тут є другорядною функцією.

Принцип роботи лопатевого млина

Матеріал перемішується пластинами валів за рахунок піднімання й перекидання, а лопаті одночасно стирають і руйнують грудки. Пластини цілеспрямовано працюють із водорозчинними глинистими частинками, що супроводжують породу. Ефективність зростає, якщо перед млином встановлено попередні спіральні мийки або грохоти, — це полегшує отримання чистого піску чи заповнювачів.

На що звертати увагу під час вибору

• Продуктивність, узгоджена з виробничими цілями.
• Зносостійкі пластини млина.
• Регульовані кут нахилу та швидкість обертання валів.
• Системи захисту від надміру твердих включень.
• Можливість індивідуальної компонування лопатей і пластин.

Обслуговування та типові проблеми

Лопаті й пластини валів зношуються від тривалого контакту з породою, тому конструкція має передбачати зручну заміну. Регулярне обслуговування елементів приводу мінімізує ризик відмов. Спеціальні системи ущільнень захищають підшипники з боку натяжного вала від потрапляння пульпи.

Чому варто обрати лопатевий млин MEKA?

Рішення MEKA вирізняються індивідуальною компоновкою лопатей і пластин, довговічними лопатями з Ni-Hard і хромованих сплавів із подовженим ресурсом, посиленими редукторами, валами з якісної товстостінної сталі, підсиленою ванною корпусу, винесеними назовні опорами валів для зручного обслуговування та системами захисту рухомих вузлів від твердих включень.
