Misturadoras de Betão de Eixo Duplo
Capacidade de 1-5 m³

Alcançar a homogeneidade e a trabalhabilidade pretendidas das misturas modernas no menor tempo possível é muitas vezes a fase mais crítica da produção; por isso, é essencial dispor de equipamentos de mistura fiáveis e de elevada qualidade. Cada central MEKA tem no seu núcleo uma Misturadora de Eixo Duplo MEKA, uma combinação em que pode sempre confiar. A MEKA oferece uma vasta gama de misturadoras de elevado desempenho – de Eixo Único, de Eixo Duplo, Planetárias ou de Tambor – com diferentes capacidades, garantindo o cumprimento de todos os requisitos de mistura. As misturadoras de Eixo Duplo MEKA provaram ser fiáveis e construídas com a máxima qualidade, fazendo dos equipamentos MEKA a escolha de muitos profissionais em mais de 70 países em todo o mundo.

Orçamento Rápido

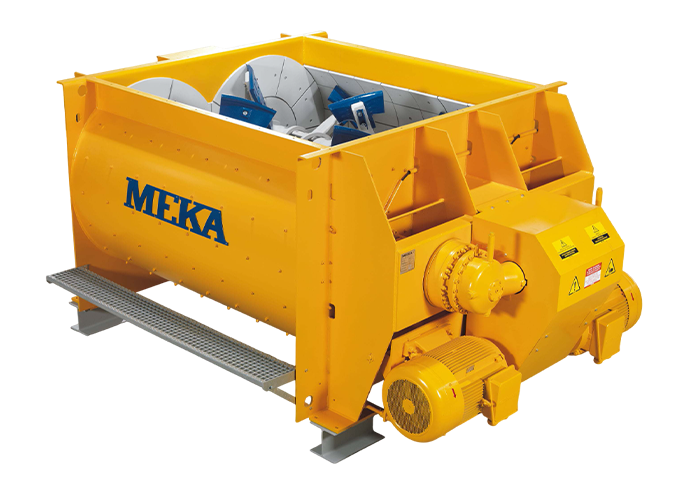

Misturadoras de Betão de Eixo Duplo MEKA

Vantagens das Misturadoras de Betão de Eixo Duplo

PESADA E ROBUSTA

As misturadoras de eixo duplo MEKA oferecem uma longa vida útil, pois são 5-10% mais pesadas do que a maioria dos seus equivalentes atualmente no mercado, graças à sua robusta estrutura de aço e aos espessos revestimentos interiores resistentes à abrasão.

DESIGN ÚNICO DE ROLAMENTOS E VEDANTES

O grupo de rolamentos e vedação da Misturadora de Eixo Duplo, especialmente concebido, é composto por vários componentes metálicos e de poliuretano. Os rolamentos estão colocados no exterior da misturadora, numa caixa especialmente concebida que impede a entrada de caldas cimentícias caso ocorra uma falha da vedação; assim, com a manutenção de rotina correta, a vida útil esperada de cada rolamento pode exceder 500.000 m³ de produção. A estrutura de vedação em labirinto encapsula a massa lubrificante fornecida pelo sistema de lubrificação automático, criando uma vedação que impede a calda de penetrar no rolamento.

PORQUÊ UTILIZAR NI-HARD?

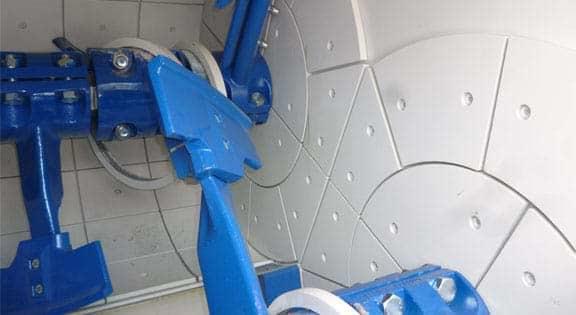

A dureza do material NI-HARD é idêntica em todas as secções e camadas; por isso, as taxas de abrasão não variam. À medida que as placas se desgastam, e consoante a dureza dos agregados utilizados, a vida útil das peças de desgaste em Ni-Hard da misturadora pode atingir uma produção de até 1.000.000 m³, dependendo do tipo e do volume da misturadora.

O NI-HARD É A CHAVE

Oferecemos de série revestimentos de desgaste em liga fundida NI-HARD nas nossas Misturadoras de Eixo Único. Esta liga é reconhecida pela sua resistência à abrasão e é utilizada numa variedade de aplicações diferentes, como a mistura, a moagem de carvão e outros minerais, o fabrico de bombas de lamas, a bombagem, o fabrico de pistões, o fabrico de engrenagens e muitas outras. Apesar de ser mais dispendiosa à partida, a Ni-hard supera outras ligas em termos de resistência à abrasão e custos globais de operação, uma vez que está comprovado que a NI-HARD tem uma vida útil ao desgaste até 3 vezes superior à dos materiais de liga convencionais.

ESTRUTURA DE PÁS ÚNICA

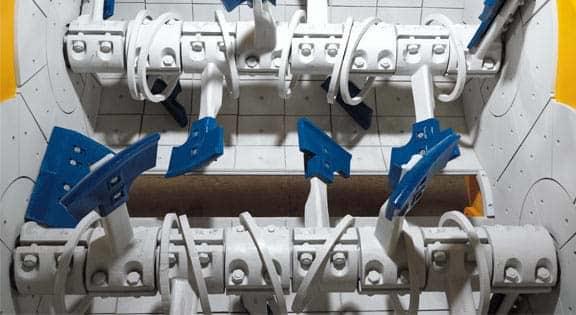

A estrutura das pás da Misturadora de Eixo Duplo foi especificamente concebida para oferecer resistência mecânica e à abrasão. Cada grupo de pás foi reforçado contra falhas, e a estrutura aumenta a vida útil. O design e a qualidade das estruturas das pás das nossas misturadoras são líderes de mercado e a sua qualidade é frequentemente comparada à de muitos produtos alemães atualmente no mercado. A vida útil do grupo de mistura equivale à dos revestimentos antiabrasão e à espessura de fundição da estrutura da misturadora; por isso, a vida útil dos equipamentos MEKA é, na maioria das vezes, superior à de muitos dos nossos concorrentes. As misturadoras de Eixo Duplo MEKA conseguem misturar materiais com granulometrias até 150 mm de diâmetro. O ângulo das pás de 45° permite também suportar cargas mais elevadas, pelo que é capaz de misturar betões de abaixamento zero, misturas RCC e todos os tipos de betão pronto.

SISTEMA DE DISTRIBUIÇÃO DE ÁGUA

De série, oferecemos um tubo de distribuição de água com bicos de distribuição que funcionam por gravidade. Mediante pedido, estão disponíveis vários tipos de descarga e aspersores, por gravidade ou pressurizados, consoante a aplicação.

SISTEMA DE LUBRIFICAÇÃO PERFEITO

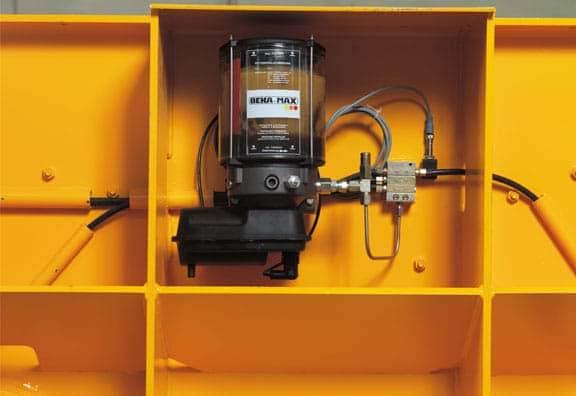

O sistema de lubrificação automática centralizada abastece as vedações de labirinto da misturadora, com sensores em cada vedação, para garantir que é informado de uma avaria antes que seja tarde demais.

TAMPA SUPERIOR DA MISTURADORA

A tampa da misturadora à prova de pó está equipada com uma ampla escotilha de manutenção com interruptores de segurança, apoiada por amortecedores a gás industriais para um acesso seguro e fácil para manutenção. Estão disponíveis vários tipos de carregamento de materiais e outros comandos.

NO BCC A GRANULOMETRIA É DECISIVA

As misturadoras de eixo duplo trabalham normalmente com granulometrias de aproximadamente 50 mm. No entanto, em aplicações de RCC, as misturadoras de eixo duplo podem misturar agregados até 150 mm de diâmetro.

PLATAFORMA DE MANUTENÇÃO

Todas as misturadoras de eixo duplo MEKA são fornecidas de série com uma plataforma de manutenção.

COMPORTA DE DESCARGA DA MISTURADORA

É fornecida de série uma comporta de descarga rotativa hidráulica com sensores de posição. Estão disponíveis, mediante pedido, várias opções de dupla saída de descarga.

ACIONAMENTO HIDRÁULICO DA COMPORTA DE DESCARGA

A comporta de descarga é acionada por uma central hidráulica, que garante a abertura e o fecho totais. Em caso de emergência, é possível a operação manual com o auxílio de uma bomba manual.

Itens opcionais

SONDA DE HUMIDADE DA MISTURADORA

Um sensor de humidade por micro-ondas que efetua 25 leituras por segundo, combinado com funcionalidades integradas como processamento de sinal, suavização e cálculo de médias, mede com precisão o teor de humidade do material à medida que passa sobre a placa frontal cerâmica.

CALHA DE DESCARGA

Pode ser fornecida, a pedido, uma calha de descarga com ou sem calha de borracha.

KIT DE TOMADA DE FORÇA DE SEGURANÇA

Para a segurança do ambiente de trabalho, oferecemos uma vasta gama de kits de tomada de força de segurança para misturadoras e outras peças

DISTRIBUIÇÃO DE ÁGUA PRESSURIZADA

De acordo com a aplicação, podemos oferecer um sistema de pulverização de água a baixa pressão para descarga de água e bicos de distribuição especiais.

SENSOR DE TEMPERATURA DA MISTURADORA

Independentemente da estação, fria ou quente, o objetivo deste sensor é garantir que a temperatura da mistura se mantém dentro de níveis aceitáveis.

SISTEMA AUTOMÁTICO DE LAVAGEM A ALTA PRESSÃO

Pode ser fornecido, mediante pedido, um sistema opcional de lavagem da misturadora com uma bomba de água de 100 bar e duas cabeças rotativas (10 bicos).

ARRANCADORES SUAVES

Arrancadores suaves para um arranque progressivo das misturadoras disponíveis a pedido

FILTRO SUPERIOR DA MISTURADORA

Pode ser fornecido, a pedido, um filtro separado ou um saco de pó para a misturadora.

MAIS POTÊNCIA

Podem ser fornecidos motores e redutores mais potentes de acordo com a aplicação, como betão pesado com chumbo ou minério de ferro, baixo abaixamento e outras.

DESCARGA DUPLA

A descarga em dois sentidos pode ser fornecida como opção para maximizar a capacidade da central e facilitar a operação

CALHA DE DESCARGA GIRATÓRIA

Podemos oferecer uma calha de descarga giratória para proteger os camiões betoneira de fugas em layouts de passagem.

APLICAÇÕES ESPECIAIS

O design das misturadoras pode ser alterado ou melhorado de acordo com aplicações especiais, como BCC pesado, betão rodoviário de baixo abaixamento e outras.

MAQUINARIA DE ALTA PRECISÃO

A utilização de equipamentos de mandrilagem CNC tecnologicamente avançados garante que todas as estruturas das misturadoras MEKA ficam perfeitamente alinhadas, assegurando o paralelismo dos eixos de mistura.

AMPLA REDE PÓS-VENDA

Estamos sempre presentes para apoiar os nossos equipamentos com os nossos escritórios regionais, representantes e armazéns de peças sobresselentes em todo o mundo.

Porquê as misturadoras MEKA?

UM PARCEIRO FIÁVEL

Muitos dos principais empreiteiros profissionais, empresas de construção e fabricantes de cimento do mundo preferem a MEKA. A MEKA tornou-se um fornecedor de referência para vários grandes projetos em todo o mundo e demonstrou ser líder do setor no fornecimento chave na mão e no fabrico de equipamentos de produção fiáveis e de alta qualidade.

MODELAÇÃO 3D DE SÓLIDOS E ENSAIOS

Todos os produtos MEKA são concebidos e testados em espaço paramétrico tridimensional antes do fabrico, para eliminar quaisquer potenciais falhas.

DISTRIBUIÇÃO DE ÁGUA PERFEITA

Os tubos de distribuição de água permitem uma distribuição perfeita da água no interior da misturadora para garantir uma mistura rápida e homogénea em menos de 30 segundos.

QUALIDADE APROVADA

Todos os produtos e processos de fabrico da MEKA cumprem os requisitos de qualidade da ISO 9001, as normas CE, as normas EAC e outras diretivas específicas de qualidade e segurança.

AMPLA GAMA

Com uma vasta gama de tipos e capacidades de misturadoras, temos uma solução para cada aplicação.

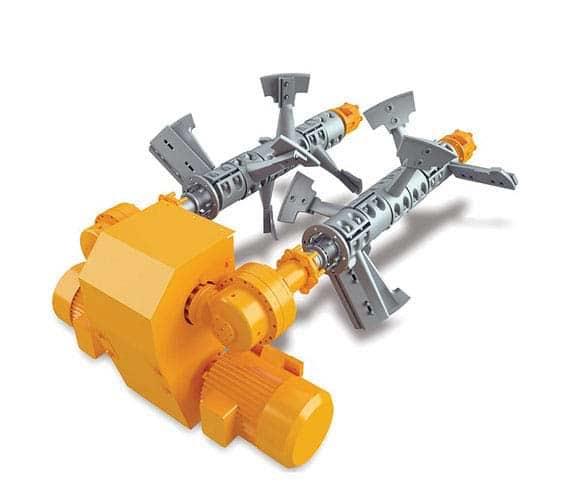

TRANSMISSÃO FEITA PARA DURAR

Motores e redutores de alta qualidade dos melhores fabricantes, com rotações (RPM) perfeitamente selecionadas, para reduzir o consumo de energia e proporcionar uma longa vida útil das nossas misturadoras.

APOIO AO PROJETO

Não tem a certeza se os nossos equipamentos são adequados? Deixe-nos oferecer-lhe uma solução completa. A nossa equipa de projeto terá todo o gosto em criar soluções únicas para diferentes aplicações.

Especificações Técnicas das Misturadoras de Betão de Eixo Duplo

métrico imperial	MB-T 1,0	MB-T 2,0	MB-T 3,33	MB-T 5,0
Tipos	MB-T 1,0 m³ MB-T 1.3 yd³	MB-T 2,0 m³ MB-T 2.6 yd³	MB-T 3,33 m³ MB-T 4.3 yd³	MB-T 5,0 m³ MB-T 6.5 yd³
Capacidade de carga a seco	1,5 m³ 1.95 yd³	3 m³ 3,9 yd³	5 m³ 6,5 yd³	7,5 m³ 9,75 yd³
Capacidade em fresco	1,25 m³ 1,625 yd³	2,5 m³ 3,25 yd³	4,16 m³ 5,4 yd³	6,25 m³ 8,13 yd³
Produção compactada	1,0 m³ 1,3 yd³	2,0 m³ 2.6 yd³	3,33 m³ 4.3 yd³	5 m³ 6,5 yd³
Potência do motor	2x18,5 kW 2x25 Hp	2x37 kW 2x50 Hp	2x55 kW 2x75 Hp	2x90 kW 2x120 Hp
Peso da misturadora	4.460 kg 9,830 lbs	7.200 kg 15,875 lbs	10.280 kg 22,665 lbs	12.380 kg 27,855 lbs
Corpo da misturadora	Soldado, DECAPADO A JATO DE AREIA e Pintado em Camadas (Primário+Cor)
Pintura	JOTUN (Noruega) / KANSAI (Japão), espessura 120-200 mícrones
Segurança do motor	Relé de Proteção Térmica de Sobrecarga Ajustável SIEMENS (Alemanha)
Redutor/Transmissão	Tipo planetário / Transmissão elástica com veio de sincronização
Eixo / braços de mistura	Dois veios robustos em aço forjado / Braços em aço fundido, substituíveis
Alinhamento do eixo	Máquina robótica CNC de ultraprecisão com rigoroso controlo de qualidade
Anéis de limpeza do eixo	Incluído por defeito entre os braços
Placas de desgaste do corpo principal	Ni Hard 4 (Dureza 600 Brinell) - 20 mm de espessura, substituível
Placas de desgaste dos braços de mistura	Ni Hard 4 (Dureza 600 Brinell) - 30 mm de espessura, substituível
Lubrificação automática	BEKA-MAX (Alemanha) com sensores para cada rolamento, até 280 bar, 4 kg
Rolamentos / Vedantes	Rolamentos de longa duração com vedantes em aço e plástico de design exclusivo tipo labirinto
Comporta de descarga	Hidráulico, rotativo com bomba manual para descarga de emergência
Controlo de descarga	2 interruptores com controlo de amplo alcance na automação (tempo de abertura, tempo de espera)
Distribuição de água	De bicos sobre os eixos, descarga por gravidade
Botão de paragem de emergência	Com bloqueio, de acordo com os regulamentos CE
Supressão de poeiras	Sistema de by-pass que liga a misturadora, as balanças de cimento e a tremonha de retenção de agregados
Tampa de manutenção	Com interruptor de segurança, larga, estanque ao pó, incluindo porta de inspeção com grelha de segurança
Plataforma de inspeção	Grelha larga, antiderrapante e reversível
Cablagem	Totalmente pré-cablado até à Caixa de Junção IP55 no chassis principal
Calha de descarga	Com revestimentos de desgaste substituíveis

Galeria de Misturadoras de Betão de Eixo Duplo

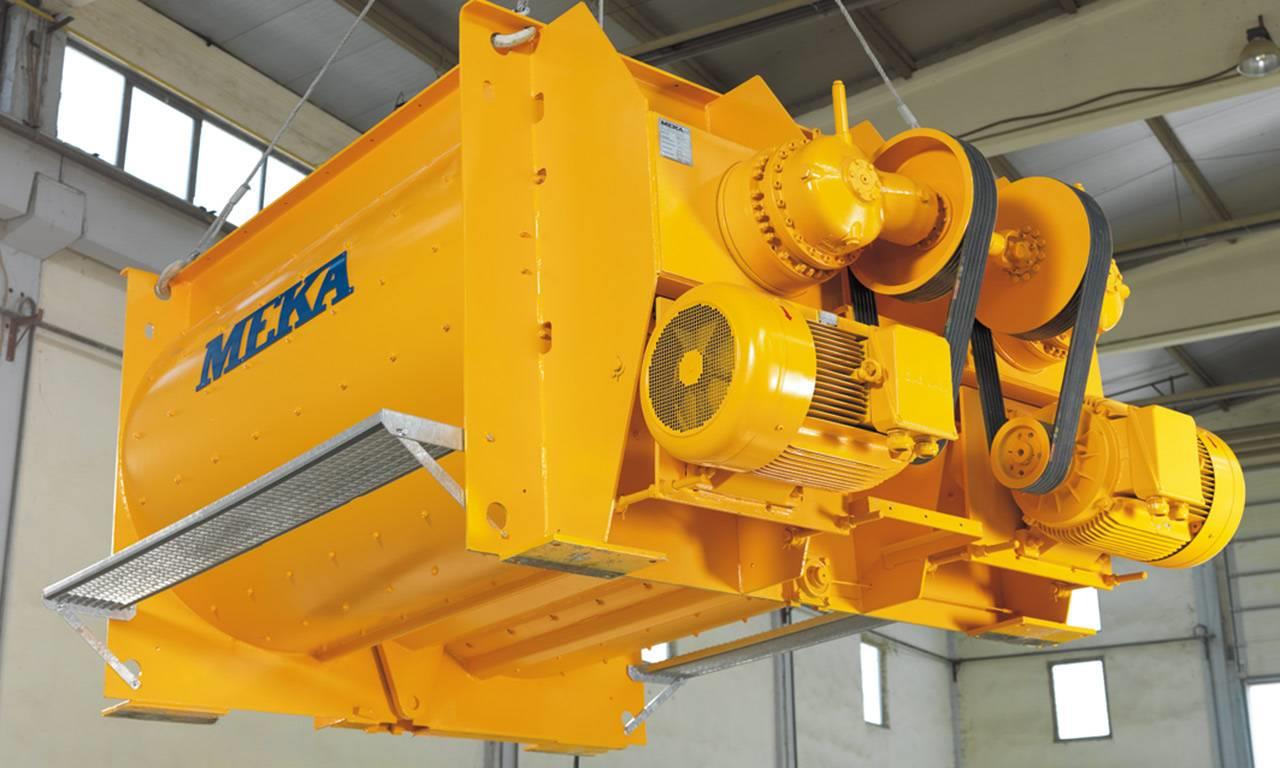

Misturadoras de Betão de Eixo Duplo MEKA – foto 2

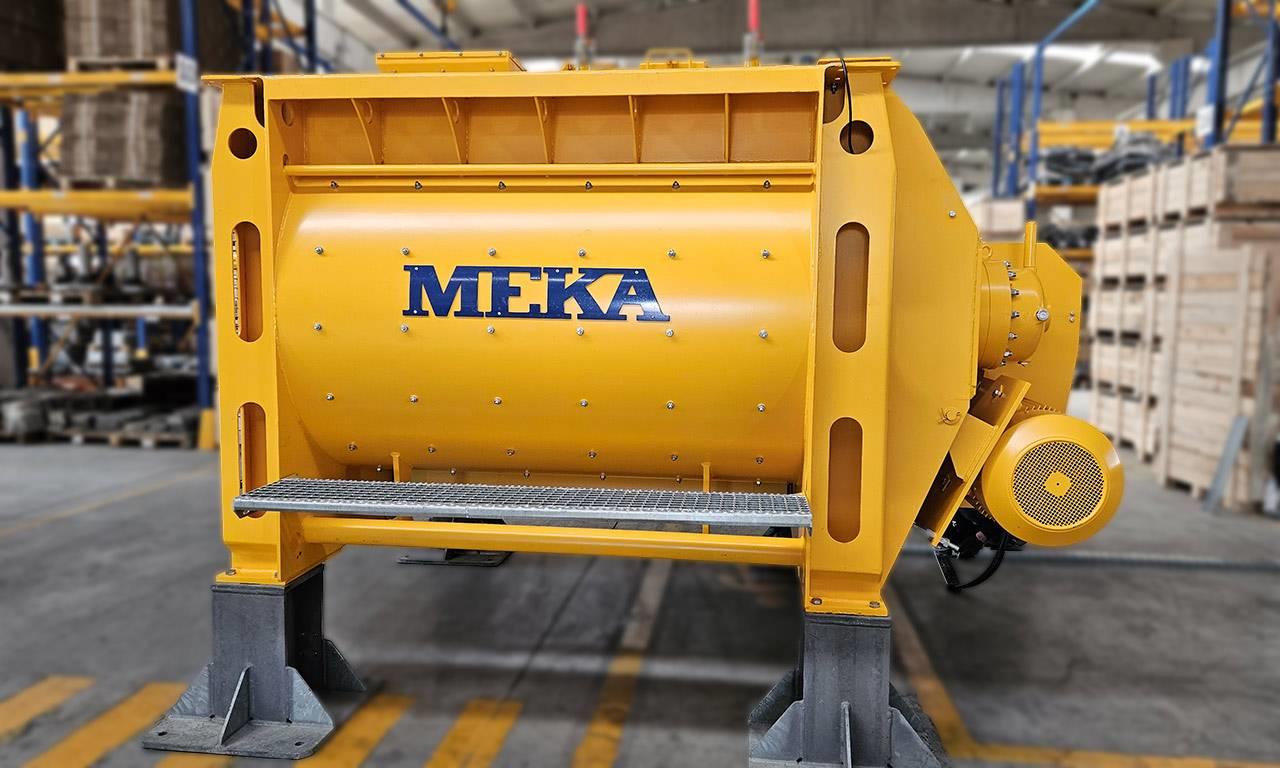

Misturadoras de Betão de Eixo Duplo MEKA – foto 4

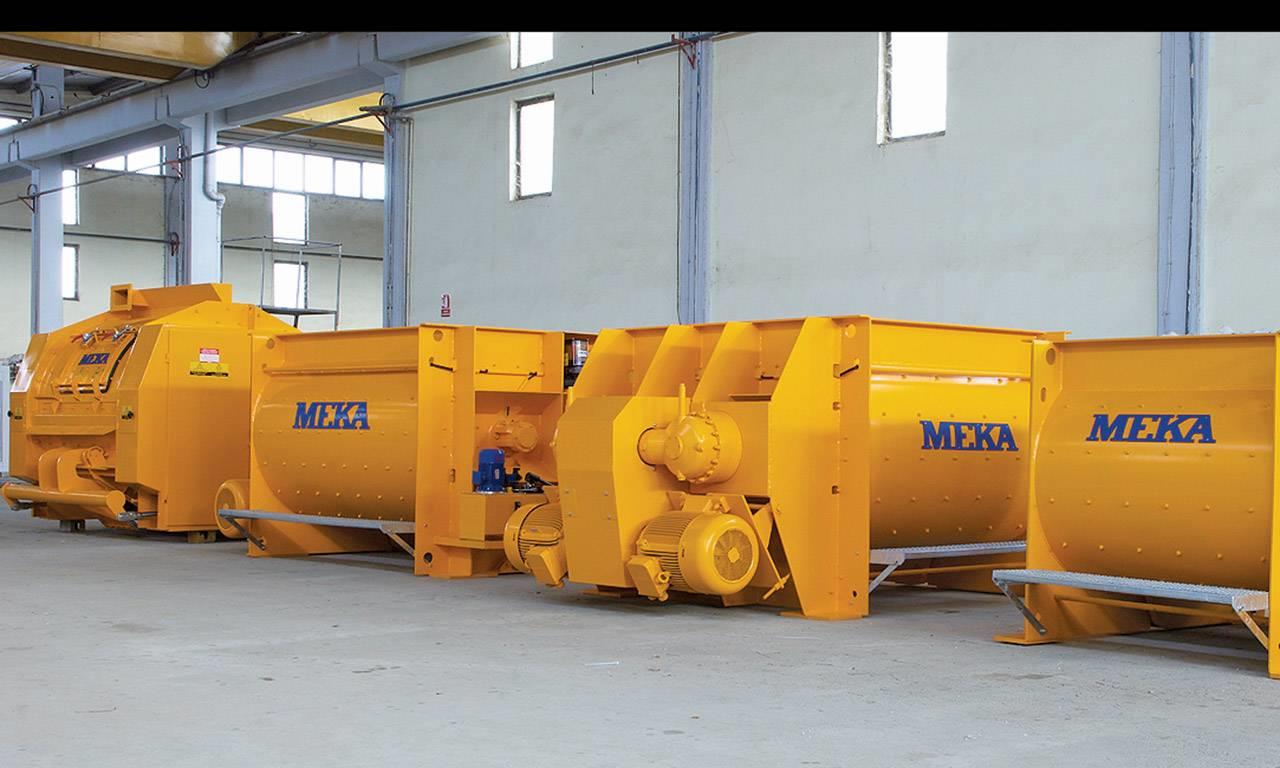

Misturadoras de Betão de Eixo Duplo MEKA – foto 3

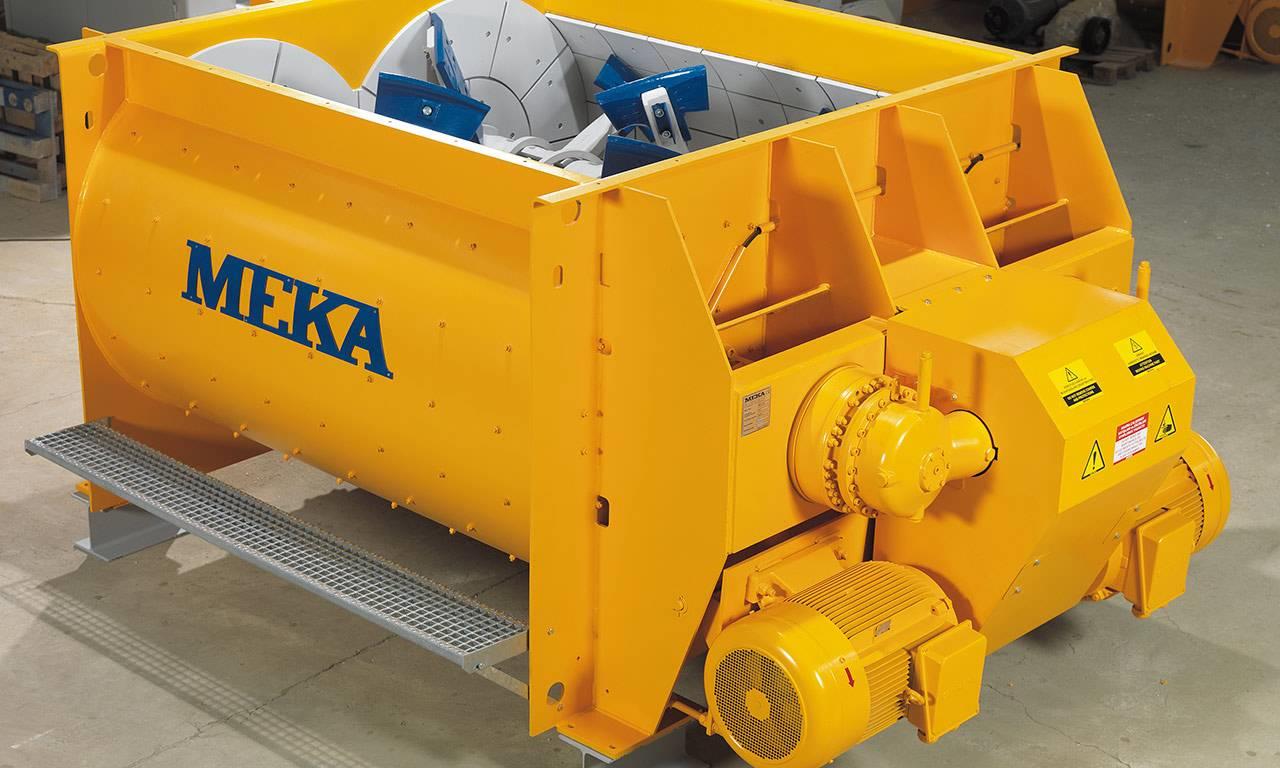

Misturadoras de Betão de Eixo Duplo MEKA – foto 1

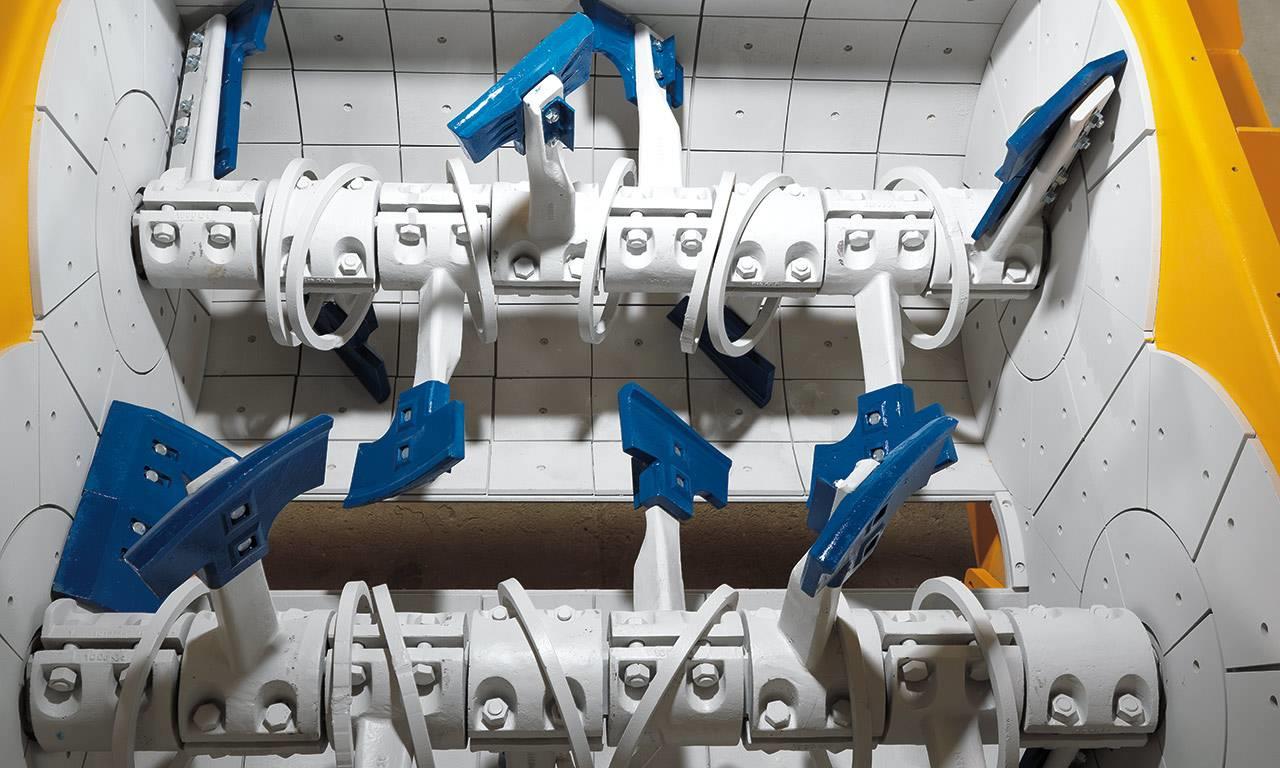

Misturadoras de Betão de Eixo Duplo MEKA – foto 6

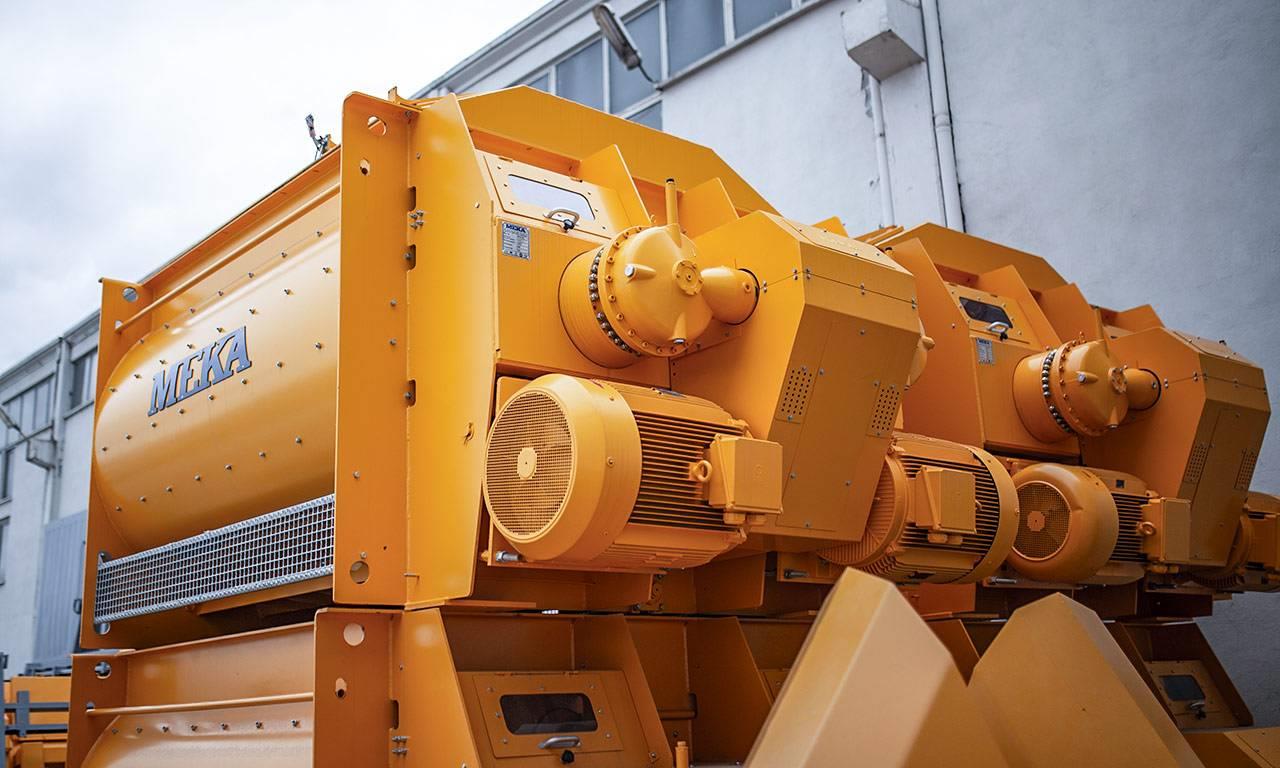

Misturadoras de Betão de Eixo Duplo MEKA – foto 5

Características Opcionais das Misturadoras de Betão

As misturadoras de betão são equipamentos essenciais no setor da construção, permitindo misturar o betão de forma rápida e eficiente. Estas misturadoras garantem uma mistura homogénea do betão, contribuindo para a produção de betão durável e de elevada qualidade nas obras. São habitualmente utilizadas em centrais de produção de betão e em obras para o transporte e a colocação do betão.

As misturadoras de betão estão disponíveis em várias capacidades e podem ser adaptadas às diferentes necessidades dos projetos, desde grandes obras de construção até aplicações de menor dimensão. Normalmente, as misturadoras têm capacidades entre 4 m³ e 10 m³, mas alguns modelos podem ter capacidades menores ou maiores, consoante os requisitos específicos.

O Que É uma Misturadora de Betão e Como Funciona?

Uma misturadora de betão é um equipamento utilizado para obter uma mistura de betão homogénea. As misturadoras de betão utilizam normalmente um tambor rotativo ou um cilindro de mistura. Este sistema rotativo permite que materiais como cimento, areia, água e agregados se misturem e formem betão. O movimento de rotação da misturadora garante uma mistura uniforme e contribui para produzir betão de elevada qualidade.

Quais São as Aplicações das Misturadoras de Betão?

As misturadoras de betão são amplamente utilizadas no setor da construção. São essenciais em diversos projetos, desde edifícios residenciais a obras de infraestrutura, projetos rodoviários e edifícios comerciais. As misturadoras de betão são indispensáveis nas obras, sobretudo nos processos de betonagem. São também frequentemente utilizadas em centrais de produção de betão.

Quanto Betão Conseguem Misturar as Misturadoras de Betão?

A capacidade das misturadoras de betão varia normalmente entre 4 m³ e 10 m³. No entanto, com conceções personalizadas, podem também ser produzidas misturadoras de menor ou maior capacidade. A capacidade da misturadora é determinada em função da dimensão do projeto de construção e da necessidade diária de betão. Para pequenos projetos bastam misturadoras de menor capacidade, enquanto para projetos de maior dimensão se preferem misturadoras de maior capacidade.

Como fazer a manutenção de uma misturadora de betão?

A manutenção regular das misturadoras de betão é essencial para garantir a sua longa vida útil e um funcionamento eficiente. O tambor e o motor devem ser inspecionados e limpos regularmente. Após cada processo de mistura, deve ser removido o betão remanescente e as superfícies devem ser lubrificadas. Além disso, as engrenagens, os pneus e outras peças móveis devem ser verificados periodicamente e substituídos ou lubrificados, se necessário. Seguir as instruções de manutenção do fabricante ajuda a manter a misturadora a funcionar de forma eficiente.

É mais vantajoso alugar ou comprar uma misturadora de betão?

A decisão de alugar ou comprar uma misturadora de betão depende da dimensão e da duração do projeto. Para projetos de curta duração, alugar uma misturadora de betão pode ser mais rentável. No entanto, para projetos de longa duração ou de grande escala, comprar uma misturadora pode ser mais económico. A compra garante disponibilidade contínua e controlo da manutenção, enquanto o aluguer é a melhor opção se precisar da misturadora por um período limitado e quiser evitar responsabilidades de manutenção.
